Onderwerp: omvormer DC/AC 12/230<>AC/DC fabrieks adapters

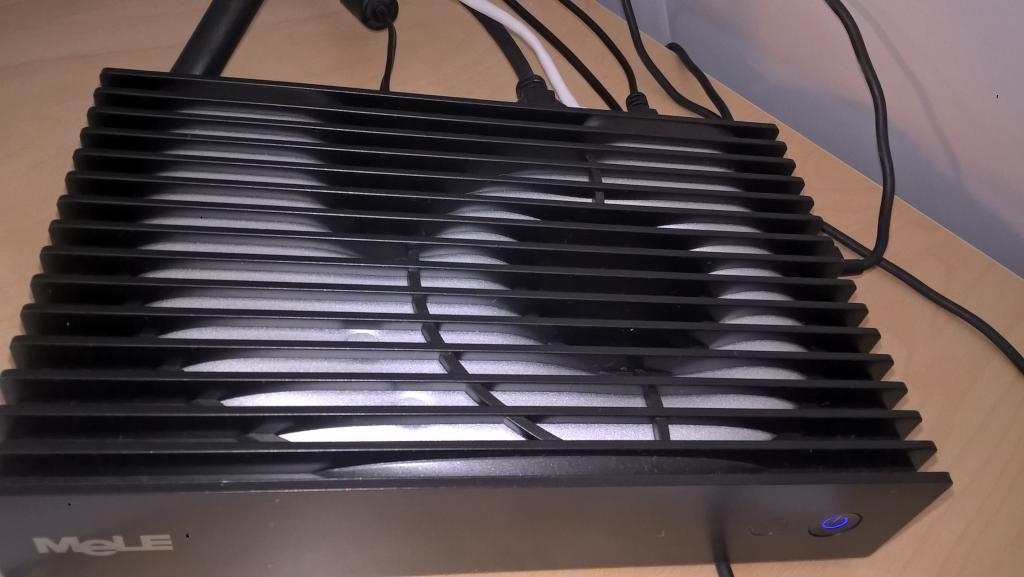

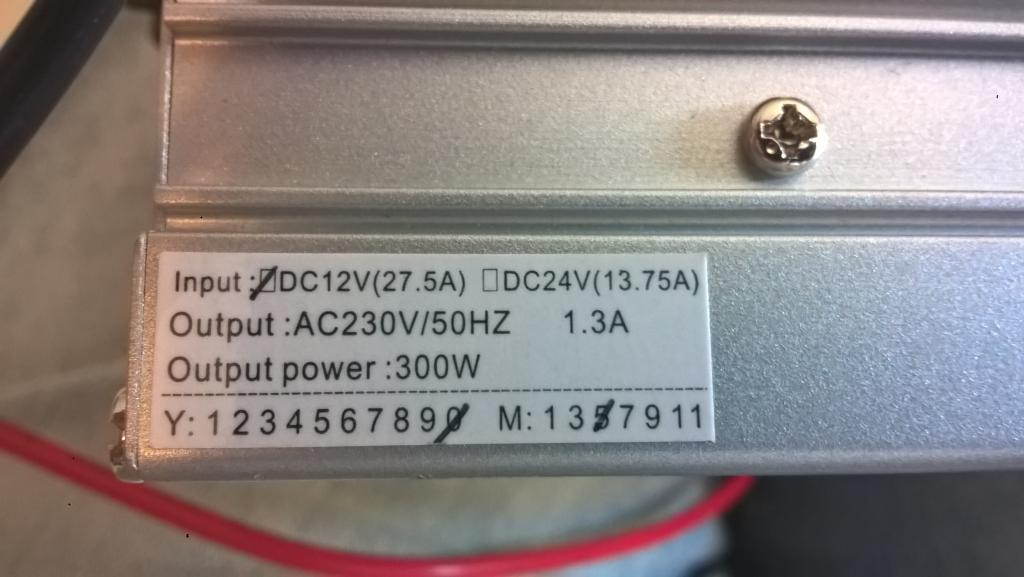

Ik wil graag een plotter maken mbv opencpn en heb een miniPC over (Melepcg35 met w10) en een omvormer (12 naar 230 300W) over en ook een scherm over (24"Led) allemaal met bijbehorende 230 V adapters ). Een RP3 lijkt ook handig maar omdat ik deze spullen over heb lijkt het me handig dat eerst te gebruiken vooral omdat de MelePCG35 goede specificaties heeft en altijd probleemloos heeft gewerkt als hoofd thuis PC. Ik begrijp dat de meeste mensen 12V stekkers gebruiken en/of DC DC converters maar vroeg me af of er een bezwaar is tegen de volgende opstelling:
1: 12 / 230 omvormer AC/DC
2: Verdeelstekker voor "gewone" 230 stekkers.
3: Op de verdeelstekker rechtstreeks de 1: MelePCG 35 (miniPC), 2: het 24" Led scherm + eventueel een lader voor handmarifoon.

Hoe ik GPS aansluit hangt af wat voor GPS ik aanschaf (ik dacht aan een USB oplossing direct op de Mini PC, bv Globalsat BR355S4 SIRF 4 GPS).

Kan de set up 1,2,3 veilig ? (ik neem het stroomverlies van de omvormer voor lief). Het scheelt geknip in adapters en geklooi met 12 V stekkers door een leek zoals ikzelf .. Ik zie vrij veel discussies over dit onderwerp maar vraag me af waarom er niet "gewoon" gekozen kan worden voor een "af fabriek" DC/AC 12/230 omvormer (indien nodig schaf ik een nieuwe betere aan) en dan gewoon de fabrieksadapters gebruiken AC/DC. Je hoeft niet gaan te doe het zelfen met alle risico's van dien.

In principe kan dit.

Waar je (ook hier) voor moet waken zijn aardlussen en de eventueel daardoor veroorzaakte vereffeningsstromen. Deze kunnen ruis op de data-/videoverbindingen veroorzaken of zelfs schade aan de interfaces.

Indien echter (en dat verwacht ik wel...) de netadapters en deze apparaten dubbel-geisoleerd zijn (dus geen randaarde hebben), dan heb je de noodzakelijke galvanische scheiding al bereikt via de voedingen en zie ik geen issues betreft dit.

Is de GPS muis, behalve de videoverbinding, de enige interface? Of ben je (ook) van plan met multiplexers in de weer te gaan?

Ja hoor dat gaat wel werken

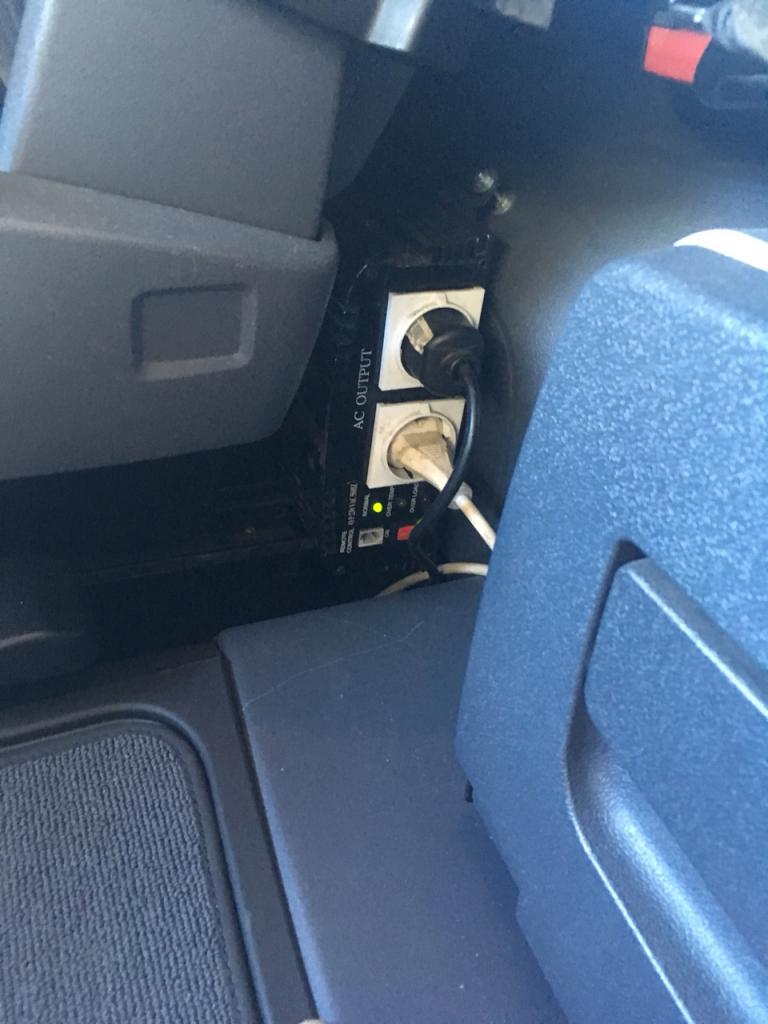

In mijn truck werkt het al jaar en dag zo , pc , printer, boord computer incl track tracé en gps navigatie, tot de magnetron toe etc etc

Draait 24 uur per dag op de omvormer




Verzonden vanaf mijn iPhone met Tapatalk

@Nachtvlinder: Bedankt voor de reactie, de adapter voor de mini pc heeft geen randaarde. voor de monitor zie ik net dat deze direct op 230 aangesloten is met stekker met randaarde.. (Philips type 243V) maar ik heb ook nog een monitor over (Philips Led TV 221TE) die ook direct op 230 gaat maar stekker heeft geen rand aarde. De GPS muis is de enige interface maar waarschijnlijk komt er ook nog een AIS ontvanger bij die ik ook via de USB PC wou aansluiten direct op openCPN dus geen multiplexer in de planning nu.
& Jeroen-Pion: Bedankt, dat lijkt prima te werken.

Houd er wel rekening mee dat je apparatuur soms de beoefte heeft aan een zuivere sinus. Ik weet niet of je omvormer dat levert, maar als die dat niet doet dan bestaat een kans dat je apparatuur het niet zo fijn vindt en kapot kan gaan.
Ik denk dat die kans niet super groot is, maar ik zou het wel even uitzoeken.

Dan zou ik voor die 22" LCD gaan. Groot zat verwacht ik en zal iets zuiniger zijn.

Zou je de monitor met randaarde gaan gebruiken, dan bestaat er kans dat de monitor aan de 0VDC van je boordnet komt te liggen: de HDMI poort dan ook en je PC dan dus ook. Ga je dan (in DIE situatie dus) ook een AIS ontvanger aansluiten, dan heb je een aardus gegenereerd:

0VDC - LCD - HMDI poort LCD - HMDI poort PC - USB PC - USB AIS - AIS - 0VDC

Dat wil je niet! Door ook de LCD voeding te isoleren (wat je bereikt door de netadapter zonder randaarde te gebruiken), dan breek je bovenstaande lus tot:

LCD - HMDI poort LCD - HMDI poort PC - USB PC - USB AIS - AIS - 0VDC

Alles krijgt dan via de AIS voeding het potential van het boordnet en je hebt geen aardlus meer.

>>Als ik bovenstaande aan de praat heb dan zou ik als volgende stap NMEA apparatuur (diepte, wind etc) aan willen sluiten en dan is een multiplexer wel nodig neem ik aan maar eerst wil ik de basis navigatie werkend hebben.

@nachtvlinder: bedankt, ik vind dit een lastige materie... ik kan dus beter de monitor met stekker zonder randaarde gebruiken ? (de led TV dus en niet de 243monitor). Is de voeding van AIS altijd 12 Volt via boordnet of kan dit ook direct via USB van PC (bv 5V)

@XanderB , bedankt, volgens mij levert de omvormer die ik nu heb een gemodificeerde sinus maar als de set up kan dan schaf ik wel een zuivere sinus aan van bv Victron als dat beter is

Ja, het gebruik van netadapters zonder randaarde is per definitie "veiliger" hier - hoewel niet altijd noodzakelijk.

Een marine AIS ontvanger heeft altijd een separate 12V boordnet voeding. Een USB poort daarop is (in principe) niet bedoeld voor data overdracht maar om het apparaat (eenmalig) te kunnen configureren. Jij kunt er nu echter mee weg komen wanneer je PC en LCD galvanisch geisoleerd zijn.

Een "echte" multiplexer (met geisoleerde NMEA0183 poorten) is beter en werkt onvoorwaardelijk, in alle installaties, goed dus zonder aardlussen te introduceren.

Andrezeilen schreef :
Indien je nu geen navigatieapparatuur geinstalleerd hebt en vanaf nul op gaat bouwen, dan zou ik absoluut voor NMEA2000 kiezen: daarmee voorkom je al deze aardlus-issues, hebt geen multiplexers of uitgebreide technische voorkennis nodig.

Plug&play - al is het wel aan te raden alles bij 1 merk te houden: B&G uiteraard

@nachtvlinder, bedankt voor je reacties, ik ga er mee aan de slag! Wbt apparatuur is heb ik nu raymarine st60 (3 schermen) en marifoon.
