Onderwerp: Nieuwe PV installatie

Gisteren laat onze nieuwe zonnepanelen aangeslotem, 2x 335wp panelen (parallel aangesloten) met een victron smart solar 100/50

Ik ben helaas vergeten de walstroom af te schakelen om de panelen en accu’s goed te testen dus nu eerst maar eens de walstroom losgegooid om de komende dagen te testen

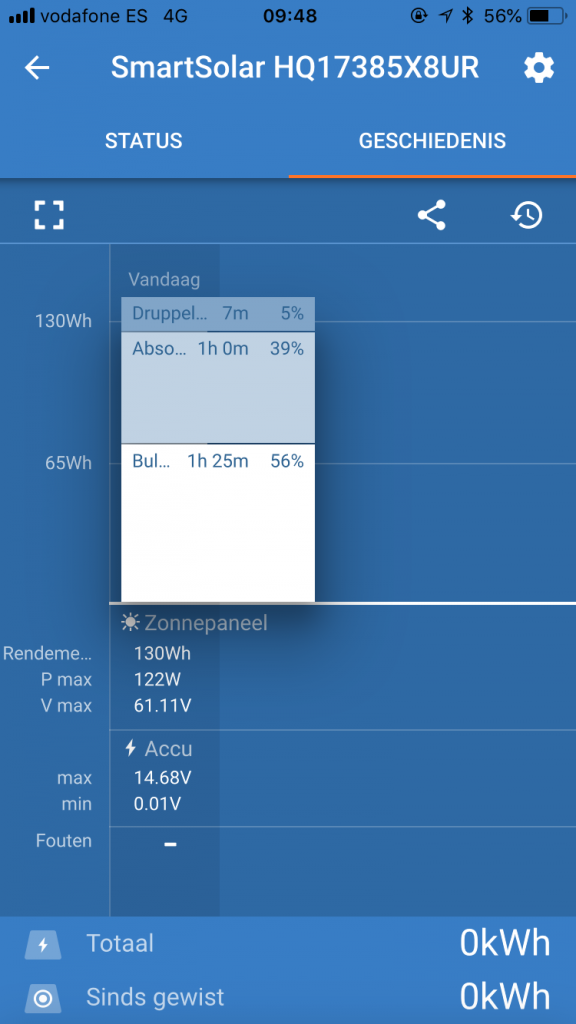

Eerste plaatje van de victron:

Parallel aangesloten?

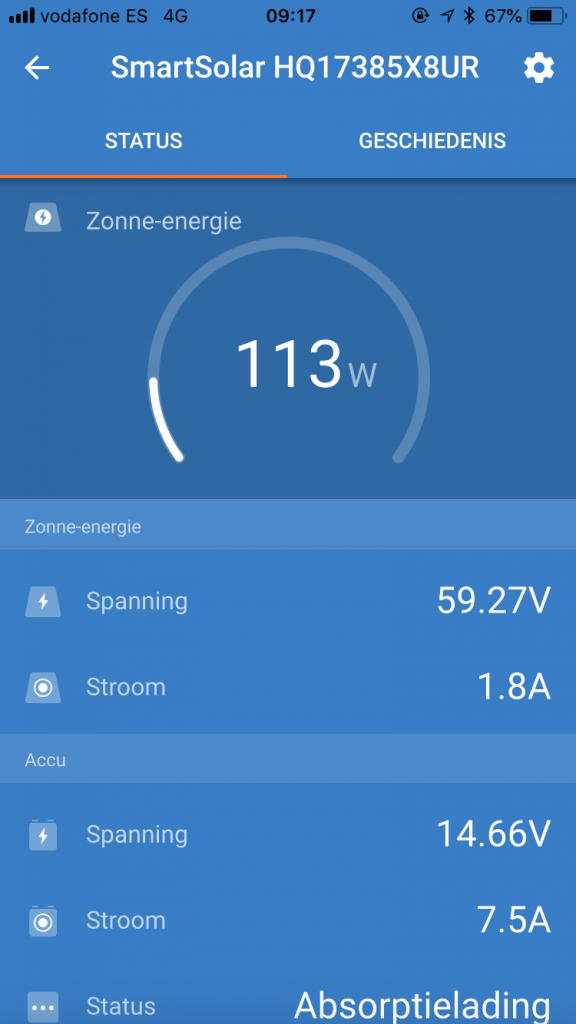

Die 59.27V zegt mij dat er 3 panelen (voor 12V) in serie staan.

Hoe krijg je de tekst bovenin ...SmartsolarHQ.... daar? Komt dat omdat je regelaar zonder dongle direct gegevens verstuurt?

Bij mij is daar geen aanduiding van welke regelaar het is. Maar ik heb (nog) met een dongle de verbinding

En Vodafone ES 4G, slaat dat op de verbinding regelaar-smartfone?
of kun je via het ( ES..spaanse) telefoon netwerk kijken?

waarom denk je 3 panelen serieel als je 59 volt ziet ? Mijn PV’s geven tot 61 volt p.st.

Ik heb geen idee hoe de smartsolarhq daar komt stond daar direct toen ik gisteravond de BT verbinding maakte

Vodafone ES omdat we in spanje zitten de aankomende maanden , lokale provider maar de monitoring doe ik via bluetooth

Dit type PV x2

Aan de accu spanning te zien heb je een 12V systeem.
Omdat er nogal wat discussie geweest is over serie of parallel verbaasde het me een beetje te lezen; "Panelen parallel gezet" en dan 60V spanning te zien staan.
Er zitten dus waarschijnlij zo´n 100 cellen in serie per paneel.
Het zijn dus geen standaard panelen voor een 12V systeem aan boord, maar panelen die meer gebruikt worden voor grotere instalaties, niet iets wat doorgaans op onze maat scheepjes terecht komt

Ik heb twee regelaars aan boord, maar een aanduiding welke ik open heb is er niet.
Omdat op één rgelaar 4 panelen in serie staan en op de ander 2 kan ik aan de spanning zien welke ik open heb.

Ik heb een aantal scheepjes van panelen voorzien en maak eens per maand een overzichtje voor 6 scheepjes die in de buurt zijn, dat is soms lastig om te zien welke het is.
Het zou handig zijn een naam te kunnen geven.
Ik meen ooit gezien te hebben dat iemand " buiskap en hekstoel" als naam had gegeven.

Ik hoopte iets nieuws te kunnen leren.
Vermoedelijk zijn de modernere reglaars zonder dongle uit te lezen.

Er zitten idd 96 cellen op 1 paneel

Ik weet niet zo goed wat je bedoeld met ‘standaard panelen voor een 12 volt systeem’ , ik wilde gewoon het grootste vermogen op de beschikbare ‘footprint’ voor een acceptabele prijs en kwam uit op deze 2 panelen ter vervanging van mijn 4* 85wp panelen en de victron 100/50 is geschikt voor 700wp

En als ik hier om me heen kijk ben ik zeker niet de enige die dit soort panelen Gebruik ?

De komende dagen/weken maar eens bijhouden of deze panelen een zekere autonomie kunnen bewerkstelligen (samen met de wind gen) of dat ik alsnog de motor en/of diesel generator moet laten draaien om de accu’s op peil te houden ,ik hoop het niet maar houd een slag om de arm

En vwb serie/ parallel , de victron wil graag een max ingangsspanning van 100 volt , als ik de panelen in serie schakel zit de spanning in no time op de 120-130 volt en schakeld hij uit , dat wil ik ook niet , dus zijn ze parallel geschakeld , ik weet dat de victron 5 volt meer nodig heeft dan de accu spanning om in te schakelen maar met 96 cellen per paneel zal dit amper merkbaar zijn

Helemaal duidelijk nu, je zult waarschijnlijk wat meer ruimte beschikbaar hebben dan ik heb.
Ik kan met moeite 300Wp kwijt

Er zijn een aantal maten die min of meer gestandariseerd zijn in de loop van de tijd.
voor de meeste jachten is dat 12V die je dan al dan niet samen voegt tot een groter paneel. Met de lange- of korte kant tegen elkaar kun je dan aanpassen in de beschikbare ruimte en dan naar wens parallel of in serie zet.

Op het dak van een afgelegen landhuisje heb ik een groeiende instalatie gedaan.
Eerst maar eens 3 x 50Wp in serie op een 75/15 later een serie erbij, maar die waren heel anders van maat. En dan nog twee keer een serie erbij van 80Wp panelen.
Die 80Wp hadden één zijde gelijk aan een zijde van de laatste 50Wp panelen, dat paste netjes bij elkaar.

De man krijgt wel eens een paneel met wat schade, wat wel nog goed stroom levert.
Die staan nu tegen een wand geleund stroom te leveren en zijn gepland om in de toekomst met een accu en een pompje op een vlotje te gaan drijven in een ministuwmeertje en dan het water naar een hoger meertje te pompen. Vandaar lopt het door bevloeiïngsslang over een stuk grond weer naar beneden en komt het overblijvende weer in het lage meertje terecht.
Dat wordt nu nog met een benzine pompje gedaan en het werkt goed en gaat verder ontwikkeld worden.

Een tiental jaren terug een 10Kw systeem aangelegd met enorme paanelen die net in een forse bestelbus pasten, als ik me goed herinner 600Wp.

Voor landbouw en jachtjes is het meestal 12V-36 cel panelen die samengevoegd worden.

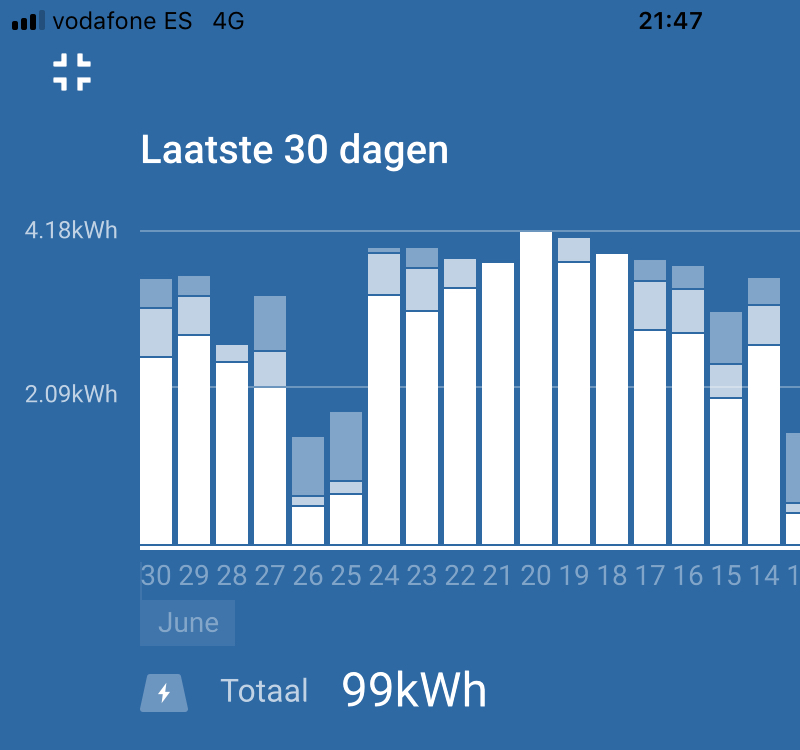

Voorlopig niet geheel ontevreden over de opbrengst , veel ankeren toen 2 dagen marina (walstroom) en nu weer ankeren , mooie cijfertjes en volle akku’s
Zelfs de watermaker gaat aan als de victron op druppelladen gaat

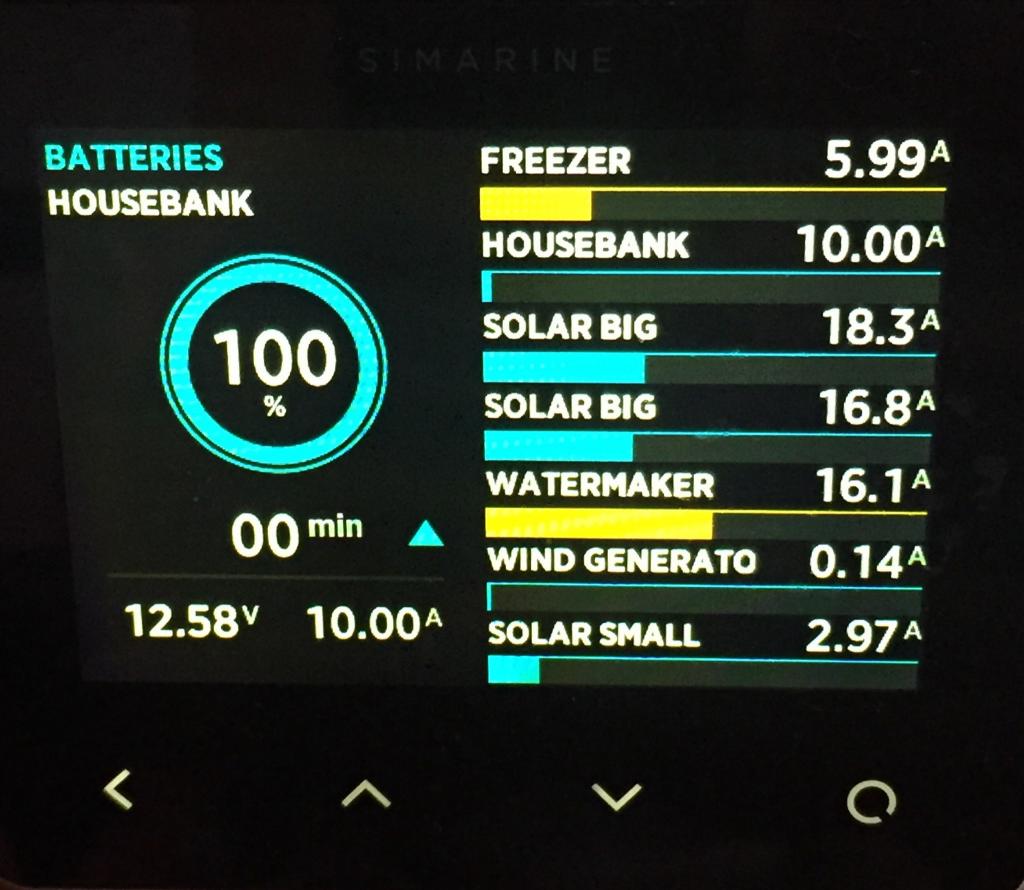

Alleen de akku monitor functie ben ik nog aan het bijhouden of hij een beetje de juiste info geeft, voorlopig houd ik de akku spanning meer in de gaten dan het SOC percentage
