Onderwerp: Draad zonnepaneel verlengen met speakerdraad?

Wil mijn net geinstalleerde 70W zonnepaneel met kabel verlengen.
Hij heeft zelf 1 m 1.5 mm2. Daar wil ik dan 5 m 2.5 mm2 achter verlengen naar de laadregelaar.
Ik kan nergens goed spul daarvoor vinden, dus ik zit te denken om speakerdraad 2.5 mm2 te gebruiken.
Kan dat, of zijn er bezwaren vanuit veiligheidsoogpunt ofzo?

Kan je niet van het begin starten met een dikkere draad? Nu blijft 1.5 de zwakste schakel.

mm2 is mm2, lijkt me ok om speakerdraad te gebruiken.

Had zelf zwaarder paneel en had daar 4 mm2 op aangesloten

Tja, hij levert standaard met 1m kabel van 1.5 mm2. Ik kan ook inkorten en dan wat langer 2.5 mm2 gebruiken..
Qua weerstand en spanningsval lijkt mij dit toch wel voldoende? Als speakerdraad beweren ze dat je hiermee tot 25m lengte 300W speaker zou kunnen gebruiken..
Maar wil ook graag weten of het geen onveilige situatie oplevert?

Of speakerdraad niet goed is dat durf ik niet te zeggen, wat ik wel weet is dat solarkabel dubbel geïsoleerd is en de isolatie heel slijtvast is. Als je googelt op Draka Tecsun vind je goede solarkabel. Wat ik gezien heb is het wel minimaal 4 mm2. Kan je wel mooi rood en zwart gebruiken.

Voor deze stromen en spanningen is 4 mm2 nogal paranoia. 2.5 mm2 is meer dan voldoende. Wel een kabel voor buitentoepassingen kiezen, hoewel PVC tweelingsnoer alias “luidsprekerkabel” de levensduur/jouw bezit van deze boot waarschijnlijk zal overtreffen...

Klopt maar ligt er in feite aan hoeveel spanning je wil verliezen.
Je kan m nog dubbel trekken.
Qua veiligheid , dat was de vraag, hoef je je ook met een enkele kabel geen zorgen te maken.
Kortsluitstroom is beperkt met een zonnepaneel door de hoge inwendige weerstand.
Dus kan gewoon.
Wil je alles eruithalen dan kabel zo kort mogelijk houden

Solar kabel is beter UV bestendig dan zomaar snoer wat je bij de gamma koopt, en doorgaans is 4mm de standaard dat past waterdicht in de contactdozen en stekkers.
Buiten zou ik solarkabel nemen en voor binnen is er keus genoeg.

Komen er bij grote systemen veel panelen parallel, dan worden de verzamelkabels aangepast in doorsnede.
Dat zal op onze jachtjes niet snel aan de orde zijn.

www.ledtuning.nl/nl/draadcalculator

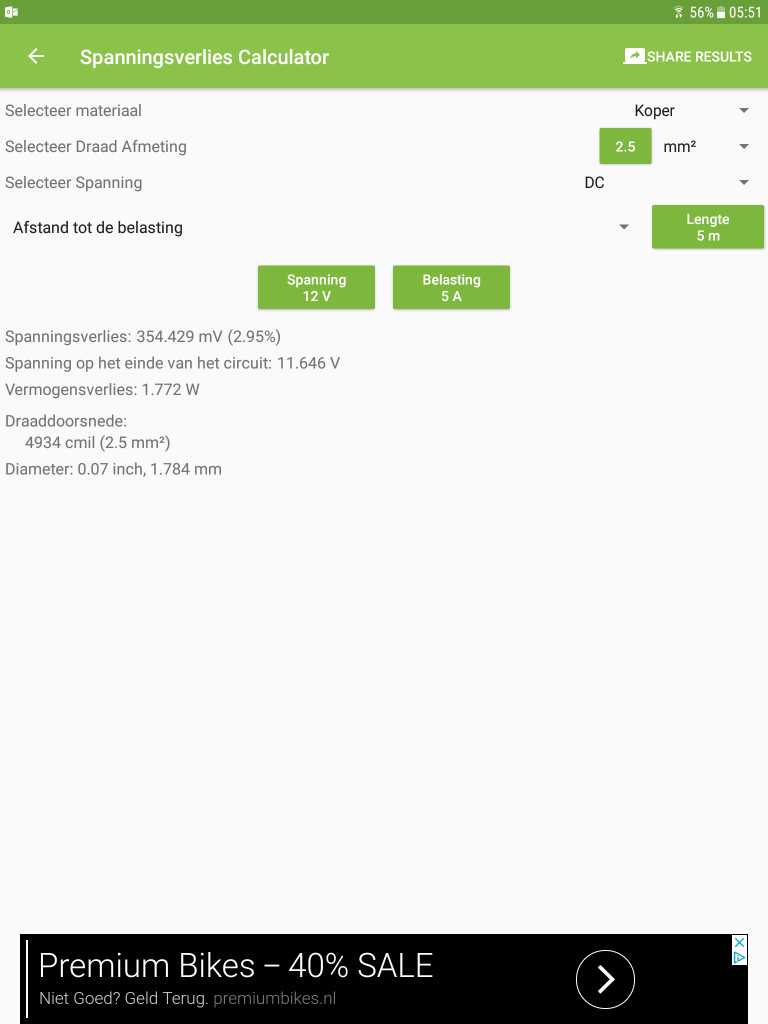

Op m'n Android toestel heb ik een proggie dat heet electrodroid en die komt met het volgende.

Leuk sommetje
..Maar een zonnepaneel geeft geen 12 volt maar 17 tot 18 volt

En als ik het goed heb wil TS nà de 1.5m kabel nog 5m verlengen. 6.5m dus.

Maar ik begrijp dat er van de 1.5mm2 aan het begin niet afgestapt kan worden, dus aansluiten zoals voorgesteld was. Zit niets anders op.

Wel twisted-pair, hé

peter1 schreef :
Ja, en in dat stuk loopt dus een lagere stroom dan die 5A. Spanningsval is dus lager en spanningsniveau hoger. 4 mm2 is onzin, het equivalent effect (qua spanningsval) van een lager staande zon, bewolking of vervuiling is nihiel.

Neem wel UV bestendige mantel die ook mechanisch beschermt, bv een mooie rubber kabel.

Paneel geeft max 22V, dus 0,3V spanningsval lijkt mij mooi!
Het is zo’n Sunbeam paneel die ik rechtstreeks naar binnen voer, dus qua UV bestendigheid ook geen probleem.
Ik denk dat ik het lekker op 2.5 mm2 speakerkabel hou en dan probeer dat 1.5 mm2 deel wat in te korten.
Dank voor de reacties!

WADnWIND schreef :
Uiteraard!!!

Maar serieus.

Wat misschien belangrijker is voor een degelijke installatie, is dat de aders vertind zijn.

Yugo?

vertind draad is altijd goed tegen corrosie.

Sorry, ben het wel vaker tegengekomen, maar heb het nooit uitgezocht..
Wat is twisted pair? Waarom zou dat moeten?
Wat is vertind? Bedoel je de uiteinden solderen of dat de hele kern vertind is?

Negeer twisted pair. Dat is een mislukt grapje.
Vertind wil zeggen dat het koper van de draad vertind is zodat het niet zodanig oxideert dat je er last van krijgt.
Niet vertind kan ook maar dan oxideert het vanuit de uiteinden. Dat kan na een paar jaar problemen geven met de verbinding/overgangsweerstand en verlies. Afhankelijk van hoe goed je het installeert.
Die kabel is wel duurder.

Ok, bedankt, zal er naar kijken!
Dus alle draad in mijn boot die er oorspronkelijk in zat, is waarschijnlijk vertind?

Even een praktijkvoorbeeld ter aanvulling van Roos.
Na aanschaf van Etap 22 uit 1976 werkten de lichten
in de mast niet. Op de connectoren aan de mastvoet
gaf de multimeter keurig 12V.
De kabels in de mast zagen er nog keurig uit, lampjes
waren ok,gemeten.
Mijn oplossing, dacht ik, was het afknippen van de kabel
en opnieuw strippen en monteren.
Wat ik aantrof in de kabel was een bruine substantie die
uit elkaar viel en geen stroom meer doorliet.
Heb uiteindelijk de bekabeling vervangen en de boel
werkend gekregen.
Uit nieuwsgierigheid de oude kabel meter per meter
afgeknipt en gestript, na een metertje of 3 kwam ik
pas wat bruikbaar koperdraad tegen.

A.

gelukkig wordt koper groen door oxidatie, veel goedkope speakerdraadjes zijn niet van koper, maar van aluminiumdraadjes en het uiteinde is vertint....

ik zou niet weten hoe koper bruin wordt.

even opgezocht en idd koper kan ook bruin worden door blootstelling met iets zuurs .

koperroest, is een doffe corrosielaag die gevormd wordt op het oppervlak van voornamelijk koperen voorwerpen en koperhoudende legeringen (zoals brons) als gevolg van oxidatie van het metaal bij blootstelling aan de lucht en vocht. De kleur van deze laag kan variëren van groen tot donkerbruin. Het verschil in kleur heeft te maken met de veel agressievere werking van het zuur in regen dan de veel rustiger verlopende oxidatie van het koper met enkel de zuurstof in de lucht. Het vormen van een natuurlijke patinalaag kan tientallen jaren duren. Natuurlijke koperpatina's bestaan uit basische koperverbindingen (carbonaat, sulfaat en chloride).


maar dat sommige speakerdraadjes niet eens koper zijn maar aluminium is zeker waar!

FAL schreef :
Als de werf kwaliteitsproduct gebruikt heeft wel ( en dat zal waarschijnlijk wel).
Op mijn boot is de originele bekabeling in orde ( vertind )
Wat de vorige eigenaar(s) erbij hebben gebouwd was niet vertind, en dat goed te merken, niet alleen de uiteinden maar de hele kabel( tot 5mtr) was voorzien van een zwarte laag op het koper, dan niet alleen slecht contact gaf, en niet de kabel niet te solderen maakte, maar ook heel moeilijk af te poetsen was.
De oude kabels heb ik allemaal verwijderd en door vertinde kabels vervangen.
Als je je installatie 5 jaar of langer wil gebruiken zou ik dit zeker doen.
Voor een tijdelijke testopstelling is het niet zo belangrijk.
( Ik vermoed dat de zwarte laag ontstaat door oxidatie mede onder invloed van het zout in de lucht. )
Voor maritieme installaties wordt altijd vertinde kabel gebruikt, en dat zal wel een reden hebben.

Nou, weer een hoop kennis opgedaan.
Ok, als ik dus ipv standaard koperdraad, vertind draaad wil gebruiken is de volgende uitdaging:

Waar vindt ik net witgekleurd draad (met +/- markering) van 2.5 mm2 die ik keurig van het plafond van mijn kajuit naar de zijkant kan leiden? En hoe bevestig ik dat aan het plafond?

Zat van oorsprong dus te denken aan plat wit speakerdraad zoals de flush kabel van het paneel. Dat kan je met dubbelzijdig tape wel netjes langs het plafond leiden.

Hoor graag andere tips

Tony2920 schreef :
Je kunt zwart geworden draad wel vrij goed weer blank maken met fijn polijspapier nr 2000 of 2500.
Draad een stukje uitpluizen en plat leggen en er een paar keer over gaan met een stukje polijstpapier. Door dat fijne polijstpapier schuur je niet zo makkelijk ook het koper weg.

V.w.b. vertinde kabel . Zou ik ook wel willen gebruiken maar waar vind ik dat van 1,5 , 2,5 em 4mm2 en liefst in verschillende kleuren?

Ad

Yellow Boat schreef :
Jobarco heeft een hoop, we even zoeken op de site, helaas geen vinkje voor "vertint"
