Onderwerp: Schepen met AIS niet meer zichtbaar op laptop

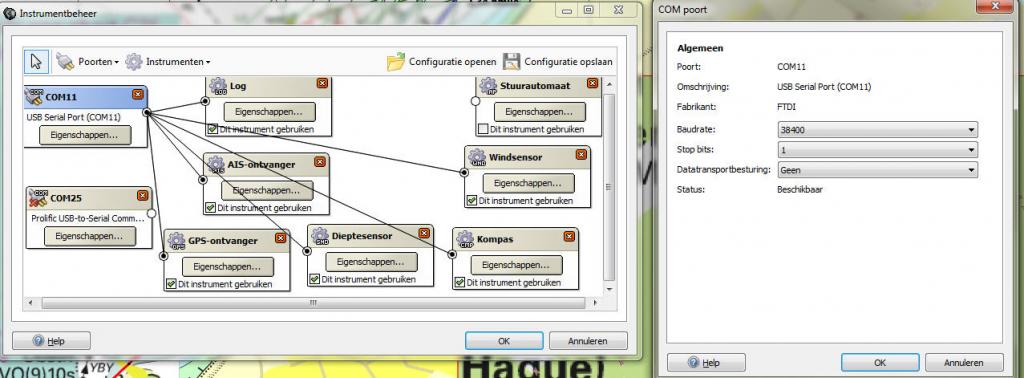

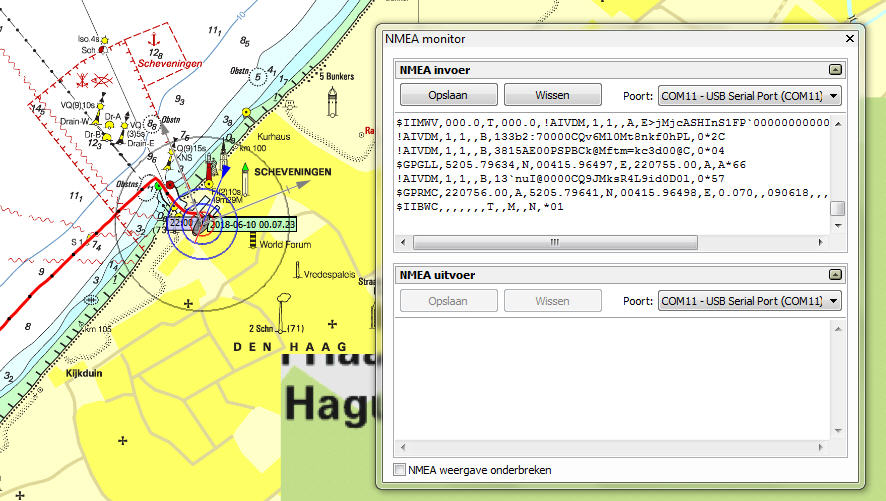

In het instrument beheer wordt je soms een stuk wijzer, daar zie je de compoorten en wat er mee verbonden is, en in de NMEA monitor zie je het dataverkeer.

Zie je wat op die n,ea monitor idd, Ais op 38400 en gps netjes op 4800?

De AIS staat op 38400 en de GPS op 4800.
En op de NMEA wordt niets zichtbaar.
Ik heb de hoop opgegeven om mijn vriend van afstand te kunnen helpen.
Hij gaat een isolated NMEA 0183 kabel bestellen. En dan kijken wat er gaat gebeuren.
Zal wel weer vervolgd gaan worden.

Beste FS,

als deze het nu niet doet, dan doet ding het ook niet met een optische koppeling. Dat is alleen maar een beveiliging.

Het beste is om het met een andere laptop of computer te proberen, dan kun je met zekerheid vaststellen of het aan transponder ligt of aan de laptop ingang of anders.

En nu uiteraard wel via een magnetisch of optisch koppeling.

Geven de leds aan dat de transponder goed werkt ?

Want als er geen goede ontvangst is, dan zendt deze ook geen NMEA uit. Volgens mijn ervaring.

Groet,

Bram

Download anders even Hterm of een dergelijk programma.

Het kan laten zien wat er binnenkomt op je compoort. Dan omzeil je een instellingsfout in je navigatiesoftware. Navmonpc kan dat ook. Of FransonGPS.

Kan je trouwens via ProAis2 (de software om de ais mee in te stellen) nog steeds in de ais komen? Als dat lukt, niet vergeten weer af te sluiten, anders houd ProAis2 de compoort bezet.

Bram,
De AIS werkt goed. Geeft ook de positie en de LED's branden op de AIS.
Het is wel moeilijk, om iemand op afstand te helpen hoor. Ik heb precies de zelfde aan boord en die doet het prima.
Misschien zien we elkaar nog in de vakantie en dan ga ik zeker ff wisselen van laptop.

Koko, je kan niet via AIS pro in de AIS komen??? En het weer afsluiten weten we.

Gr Gert

Ja maar zo gemakkelijk werkt het niet. Dat de LEDjes branden wil nog niet zeggen dat er AIS data uitkomt. En dat de ingebouwde GPS werkt wil niet zeggen dat de AIS ontvanger ook goed functioneert. Zou ook bv een probleem in je AIS ontvanger kunnen zijn. (Wel zichtbaar op MT dus het zendgedeelte en de antenne zouden OK moeten zijn.)

Stap voor stap controleren en elimineren.
Komt er écht AIS data uit de em-track?
zo ja, is de (data)kabel verbinding goed??
zo ja, kan je de data ook ontvangen op de computer?? (Met een ander programma)
zo ja, staan de instellingen van WinGPS goed?

RD,
Dat gaan we gegarandeerd doen.
Dank allen voor het meedenken.

FriendlySailor schreef :
Wat bedoel je Gert?

koko schreef :
Dat vraag je hier toch?

Of begrijp ik je nu niet goed??

Koko, je kan niet via AIS pro in de AIS komen???

Uit de transponder komt zowel AIVDM en GPRMC via dezelfde poort.
De GPS moet dus ook op 38K4 als je de positie uit de GPS wilt hebben.
Als een plotter geen positie heeft, kan het voorkomen dat die geen AIS laat zien.
Ook moet je volgens mij in wgps extra aangeven dat de data uit dezelfde poort moet komen.

My 2cents...

WADnWIND schreef :
In WinGPS hang je een instrument door een draadje te 'slepen' aan een COMpoort.

- een COMpoort heeft een nummer en een baudrate (die is te kiezen).
- Windows herkent volautomatisch een AIS Class B apparaat, is gewoon plug en play. (zie de tekening hieronder)
- als ik de GPS (RMC) uit de transponder wil gebruiken hang ik die aan de COM waar de AIS ook aan hangt
- als ik dat draadje omsleep van de ene naar de andere COMpoort gaat WinGPS de oude GARMIN GPS gebruiken.

Veel simpeler kan het toch niet..... en WinGPS KAN niet twee GPSen tegelijk gebruiken, je kunt maar 1 GPS definieren.

Ik krijg langzamerhand wat jeuk van dit topic
Als er niets kapot is dan weet ik ondertussen zeker dat ik het binnen 10 minuten werkend heb
Om te beginnen in Windows Apparaatbeheer alle (ongetwijfeld veel te veel) COM-poorten weggooien met de USB-stekkers er eerst uit.
Dan die USB's er een voor een weer in en eventueel missende drivers installeren
En vervolgens in WinGPS het Instrumentbeheer instellen. KLaar.

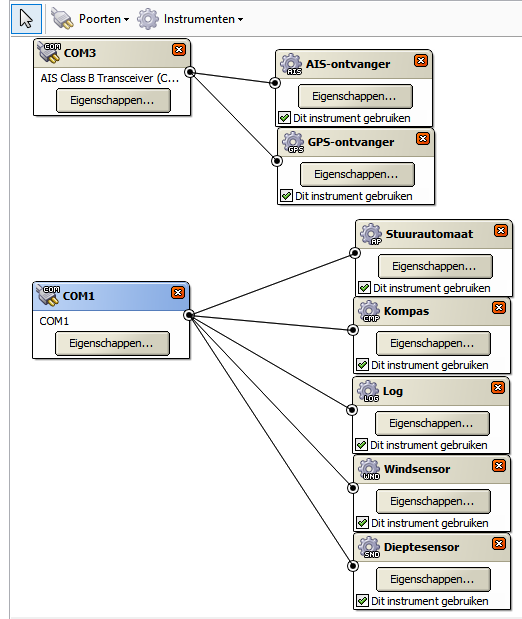

Plaatje uit WinGPS Intrumentbeheer van aan boord; AIS en GPS aan de ene (snelle) COM-poort, alle andere apparaten aan de andere. Dat gaat via een 4800bps Miniplex en een serial-to-USB.
Maar dat interesseert WinGPS niets, dat wil alleen weten welke NMEA berichten er kunnen komen (en die hangen af van het soort apparaat.

Het lijkt er op dat we langs elkaar heen praten idd.

Mijn vraag is of het jullie lukt om met behulp van het instelprogramma (ProAis2) en de usb kabel in het configureermenu van de AIS te komen. Kan je dan de instellingen wijzigen? Op die manier kan je de usb verbinding tusssn laptop en ais testen. Ik stel deze test voor omdat je dan geen last hebt van mogelijk verkeerde instellingen in Wingps.

Hopelijk duidelijker nu

Koko,

Ja het is mogelijk om via ProAIS2 in het configureermenu te komen, maar dan kan
je geen instellingen wijzigen.
En je kan ook niet connecten.

En ja mannen het wordt steeds moeilijker zo.
Het schip met de laptop en de problemen ligt momenteel op Vlieland en ik zit hier in Breda.
Dat is dus niet makkelijk. Ik moet mijn telkens bellen hem het e.e.a. uitleggen en vermoedelijk
begrijpt hij het ook niet eens allemaal. Hij is al dik in de 70.
En dan mis je toch wel wat van de computer. Trouwens dat euvel heb ik ook hoor..........sorry.

FriendlySailor schreef :
als je niet kan connecten is de COM-poort niet verbonden met de AIS.
En dan komen er ook geen AIS-berichten in de PC binnen, ook niet in WinGPS dus.

Beginnen bij het begin:
- klik op de loupe links-onder in de Windows taakbalk
- typ 'configuratiescherm' in het zoekveld en enter
- klik op het zoekresultaat 'configuratiescherm'
- en dan op het volgende scherm op 'apparaatbeheer'
- zoek de regel met poorten en klik op het > teken ervoor

Alle poorten even opschrijven en dan gaan we verder.

Hoe lang ligt die boot nog op Vlieland ? Wij liggen nu in IJmuiden, hoppen naar Vlieland, waar we komend weekend hopen aan te komen. Wil wel even meekijken als het uitkomt, ben een oer-gebruiker van WinGPS, heb zelf een transponder werkend.

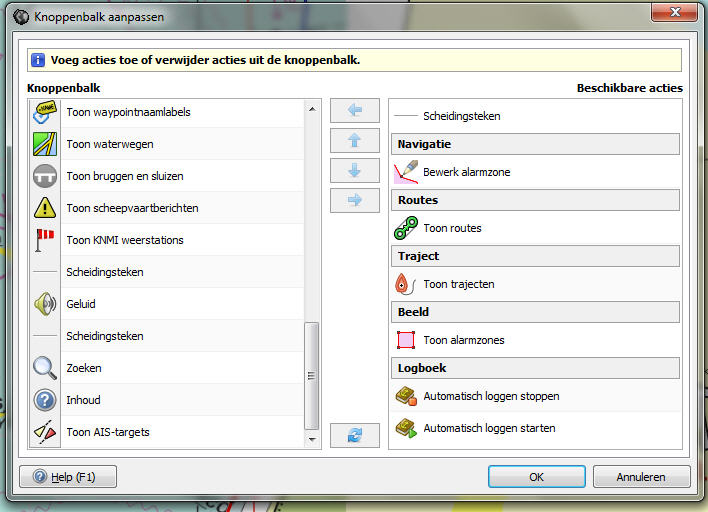

Misschien wel de meest voor de hand liggende oorzaak : op de hoofdknoppenbalk zit een icoontje met de naam 'toon AIS targets'. Als die knop 'uit' staat, zie je dus geen AIS targets in WinGPS.

FriendlySailor schreef :
Dan lijkt het er op dat de usb uitgang kapot is. Toch mogelijk die vereffeningsstroom......
Of toch ergens de compoort al in gebruik.
Het menu zit natuurlijk in de software, het gaat connecten en wijzigen.

Even een update,

Via Zeilprutser een ISOLATED NMEA0183 kabel naar de havenmeester van Vlieland laten sturen,
waar mijn virend deze kon ophalen.
Hij heeft de kabel tussen zijn AIS en laptop gehangen en na nog een enkele aanwijzingen van Onno
werkt de AIS weer naar behoren.
Hij is hier heel erg blij mee.
Onno nogmaals bedankt voor jouw service. Ook namens mijn vriend Hennie.

Ook de andere forummers bedankt voor het meedenken.

Dat is fijn!

Maar nu ben ik natuurlijk nog wel benieuwd naar de analyse en de exacte veranderingen. Heb je een linkje naar de bewuste kabel?

De niet geïsoleerde USB poort van de AIS is defect, dit kan bij alle AIS transponders en ontvangers voorkomen als ze worden verbonden via de USB met een laptop die met een geïsoleerde voeding aan het boordnet hangt. (Zover mij bekend treed dit niet op bij vaste pc's waarbij de aarde van de USB gelijk is met de -12Volt van de accu.)
Gelukkig blijven de NMEA in en uitgangen van de AIS dan nog wel werken en kun je de uitgang met het bewuste geïsoleerde NMEA0183 naar USB kabeltje veilig verbinden.

Een echte analyse hebben we niet.
Na het installeren van de kabel pcnautic.nl/nl/nmea--rs232--se...-input-to-usb-detail werkte alles naar behoren.

Helder. Precies wat er al vrij snel werd vermoed. Wederom een aanwijzing dat fabrikanten of leveranciers veel duidelijker moeten waarschuwen voor dit risico. Zonde, weer een ais transponder naar zijn grootje.

Kok,

Of de transponder naar zijn grootje is, dat weet ik niet.
Maar hij werkt wel.............en hij is weer zichtbaar op MT.
En mijn vriend ziet ook weer de schepen bij hem in de buurt op zijn laptop (WinGPS Pro).
Dus zal het wel meevallen denk (hoop) ik.

koko schreef :
Nou, niet naar zijn grootje hoor. Alleen de USB uitgang doet het niet meer, dus updaten of config aanpassen kan niet meer. Maar in deze staat kan hij nog jaren dienst doen. En volgens mij gaat het in dit draadje over een EM-trak AIS, en die melden dat toch echt in de manual.
