Onderwerp: USB voedingsproblemen

Omdat we op het moment op een nieuwe demperplaat liggen te wachten in Kiel, heb ik tijd gehad om wat USB probleempjes te bekijken. De 4G stick achter op de antennepaal werkt niet optimaal. Na het maken een break-out kabeltje bleek de voedingspanning veel te laag te zijn variërend tussen 4.6 en 4.3 Volt. De gebruikte kabel is een speciale 28/22AWG USB Kabel van ongeveer 7 meter lang. Als test heb ik een externe voeding met een een 1mm2 kabel bij de USB eindconnector aangesloten. Dit werkt nu perfect, 5 Volt op de 4G stick. Dus niet zozeer de lengte alswel de voedingsspanning is het probleem. Hebben meer medeforummers hier problemen mee?

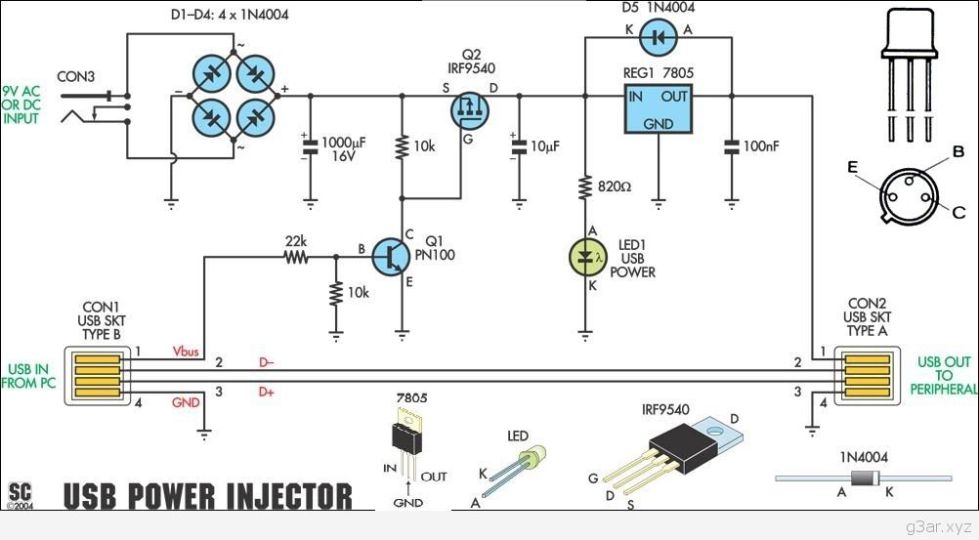

Een oplossing zou de volgende schakeling zijn




Zou het zin hebben hier een kleine serie van te (laten) maken. (Zoek verder op USB power injector)

Laat in elk geval die gelijkrichter linksbovenin maar weg. Die is alleen nuttig bij AC voeding.

is wel eentje uit de steentijd hoor. maar goed werkt wel.
brug is niet erg, verlies ook wat spanning. wordt de 7805 minder heet.
Je kan de brug weglaten maar dan moet er wel 1 diode voor in de plaats.

Die spanningsval bij USB verlengkabels is een van de meest voorkomende problemen, er is een witte van 12meter die dat probleem niet kent door extra dikke voedingsdraden en extra afscherming. Te verkrijgen bij de betere webwinkels

Die dikkere kabel gebruik is al (22AWG voor de voeding). Een moderner ontwerp of modernere componenten is natuurlijk nooit weg Roozeboos
