Onderwerp: Installatie zonnepaneel voor iets meer dan €100,--

Goededag allen!

Nee dit is geen technische vraag hoe je een zonnepaneel kan installeren. Ik wilde juist mijn werkwijze met jullie delen omdat ik hoop/denk/verwacht dat er meer mensen zijn met een klein bootje/budget die graag een zonnepaneel zouden willen toevoegen aan hun boot maar daar geen €500,-- voor over hebben.

Ik ben ondertussen een aardig eind op weg om deze klus af te ronden en ik vroeg mij af of er mensen zitten te wachten op een verhaaltje van mij hoe ik dit gedaan heb.

Zal ik dat hier neer zetten of eventueel ergens anders???

Vatuhiva,

Kom maar door met je verhaal!

Groet, Jurriën

budgetoplossing is altijd welkom!!

Hoor graag je verhaal met ervaring hierover.

gr Harry

Hey Robin,

Zeer welkom! Ik ben zelf op zoek naar een geschikte manier om een zonnepaneel draaibaar te monteren. Nog niet eerder aan 3D-printen gedacht, ben benieuwd hoe je dit aanpakt.

Leuk project, dank voor het delen

Moest je nog BTW en inklaringskosten betalen? Of komt dat nog?
Dan komt er dus 21% plus inklaringskosten van een paar tientjes bij .
En als dat boven de
Dat zit nooit in dat gratis verzenden hoor maar komt er extra bij.
En oas op niet alles in één bestelling te kopen. Als je namelijk incl BTW en inklaring boven de €150 komt komt er ook nog invoerheffing bij .Het kan daarom gunstig zijn om meerdere bestellingen te doen .
Kun je allemaal vinden op de website van de belastingdienst: o.a. hier: www.belastingdienst.nl/wps/wcm...buitenlandse-webshop
Ad

Het zonnepaneel heb ik via aliexpres uit spanje laten komen. Dat is binnen de eu dus dat is gemakkelijk. De lader komt uit China maar deze is onder de twee tientjes, onder de €20,-- heb ik nog nooit problemen gehad.

Wel iets om in de gaten te houden idd, loopt snel op!

Interessant! Wil je ook iets uitleggen hoe dat ontwerpen en 3d printen in z'n werk gaat?

Ik dacht dat dit ook van een forumlid was:

www.leisure17-22.nl/restaurati...isure22/zonnepanelen

Even een update. Helaas kan ik het originele word bestand niet updaten aan het begin van deze thread dus die voeg ik ook hier toe.

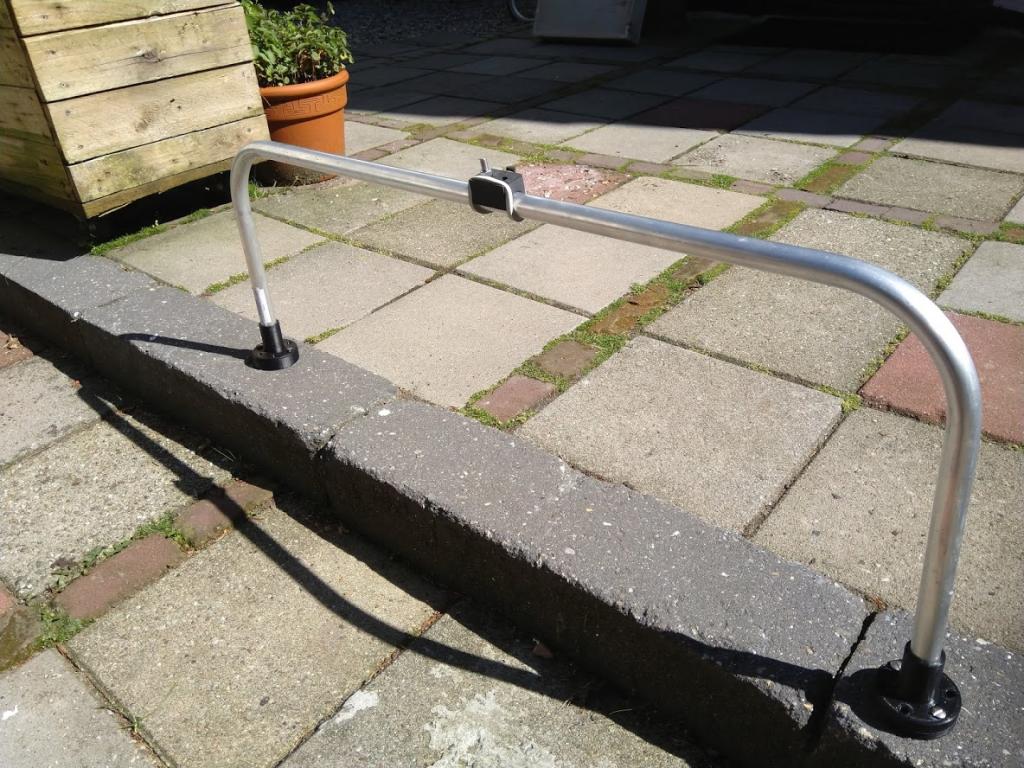

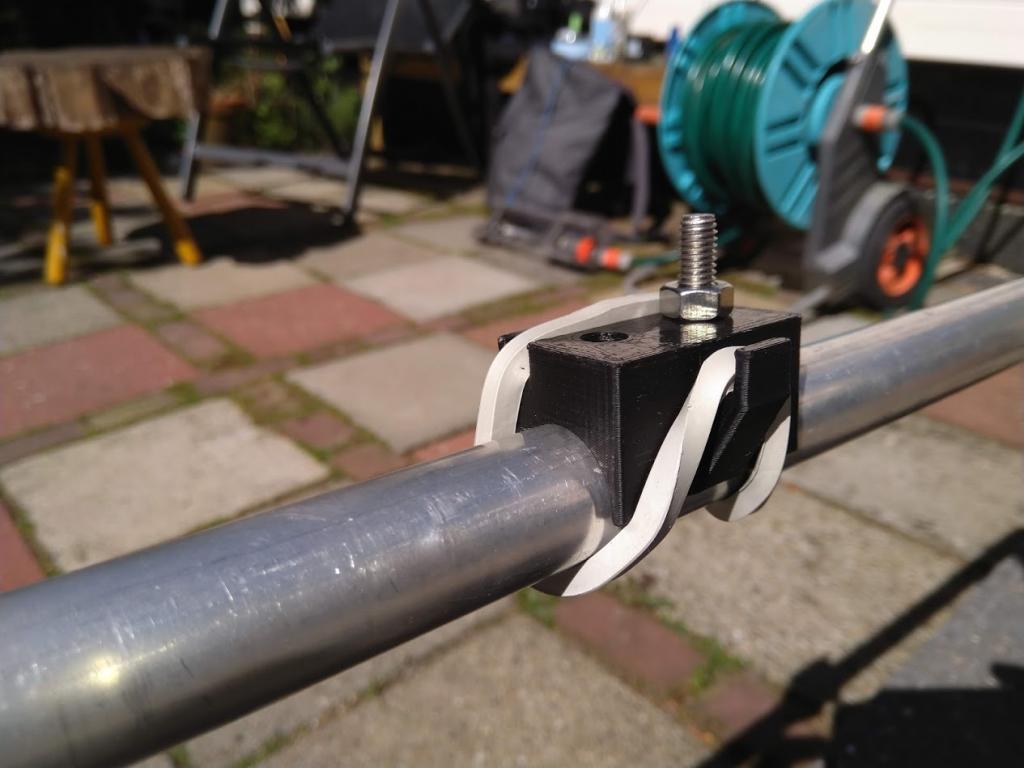

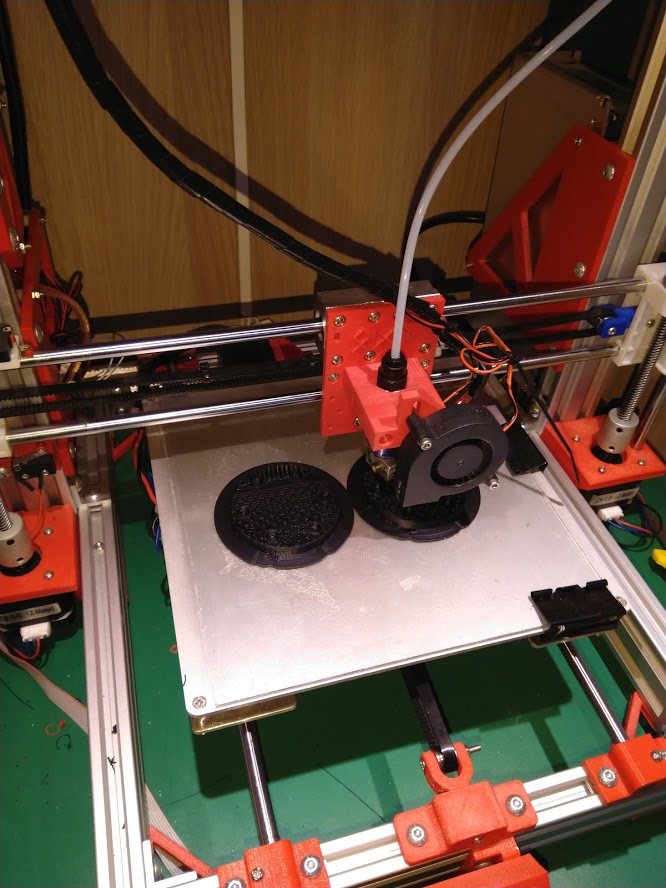

Alle onderdelen worden geprint in zwart ABS plastic. Zoals eerder uitgelegd kan dit hopelijk erg goed met de aanwezige UV om gaan. De onderdelen zijn uitgeprint op een zwaar gemodificeerde printer die van origine ooit een zogenaamde Anet A8 was. Wederom ook weer uit China gehaald natuurlijk. Deze onderdelen zijn voor 50% hol en dus ook voor 50% gevuld met plastic. Voor de 3D printers onder ons. Ik heb gebruik gemaakt van ABS+ van eSun, geprint op een heated bed van 100 graden en geextrudeerd op 240 graden. Ik heb de flow wat omhoog gegooid wat voor enige over extrusion zorgt maar een goede hechting tussen de lagen garandeert. Tevens maak ik gebruik van 3 perimeters op de wanden ipv de gebruikelijke 2, wederom om het onderdeel zo sterk mogelijk te maken. Betreft printen met andere materialen zou ik mij zo kunnen voor stellen dat PETG of Nylon het ook goed doet. PLA zou ik altijd mijden omdat dit vanaf een graad of 40 als in een plastische fase begint te komen. Hieronder even wat foto’s om te laten zien wat ik tot nu toe heb. Als ik alle onderdelen definitief heb vast gesteld dan stel ik deze uiteraard gratis beschikbaar via www.thingiverse.com

XanderB schreef :
Beste XanderB,

Vanuit mijn opleiding en baan heb ik altijd getekend met Autodesk Inventor. Nu kan ik niet zeggen dat dit het meeste toegankelijke programma is om mee te werken. Al is het maar dat zonder een email adres gekoppeld aan een relevante opleiding het lastig is dit pakket op je computer te krijgen.

Een mooi alternatief is autodesk Fusion360. Op Youtube stikt het van de tutorials van mensen die er erg handig in zijn.

Uit een 3d tekenprogramma exporteer je STL files. Deze worden via een ander programma vertaald naar G-code files. Deze gaan via een sd kaartje in mijn geval de printer in.

Deze printer kwam ooit als bouwpakket uit China maar die van mij is ondertussen volledig aangepast aan mijn wensen en eisen. Je herkent hem dan ook niet meer terug.

Mocht je graag iets getekend en/of geprint willen hebben kan je mij altijd een prive berichtje sturen, als bijbaantje pak ik dit graag op voor mensen. De details komen we altijd wel uit!

Groet,
vatuhiva

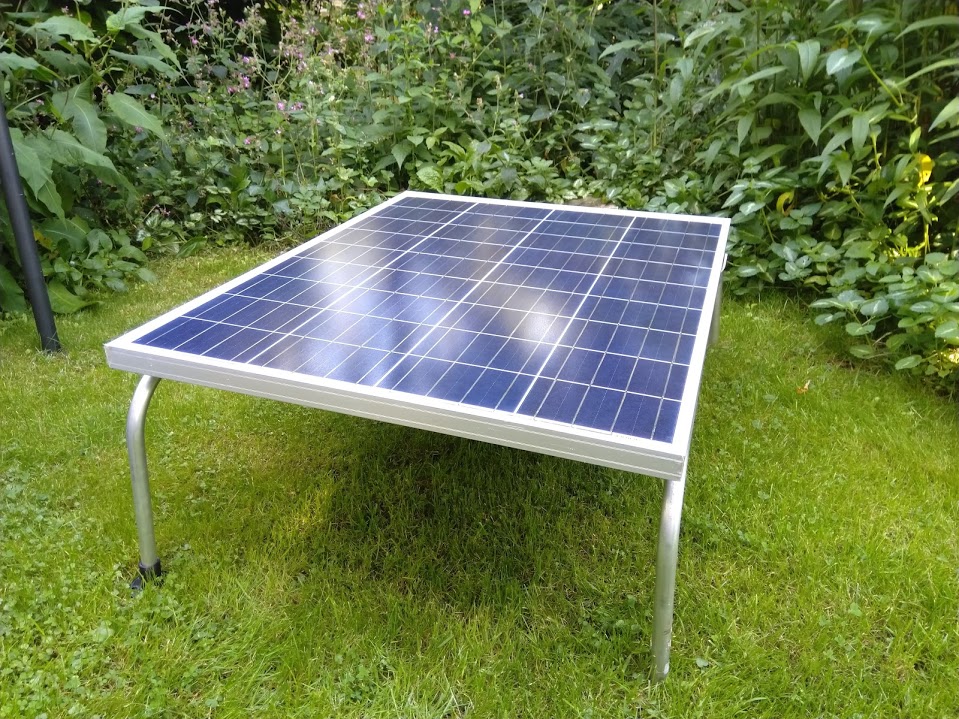

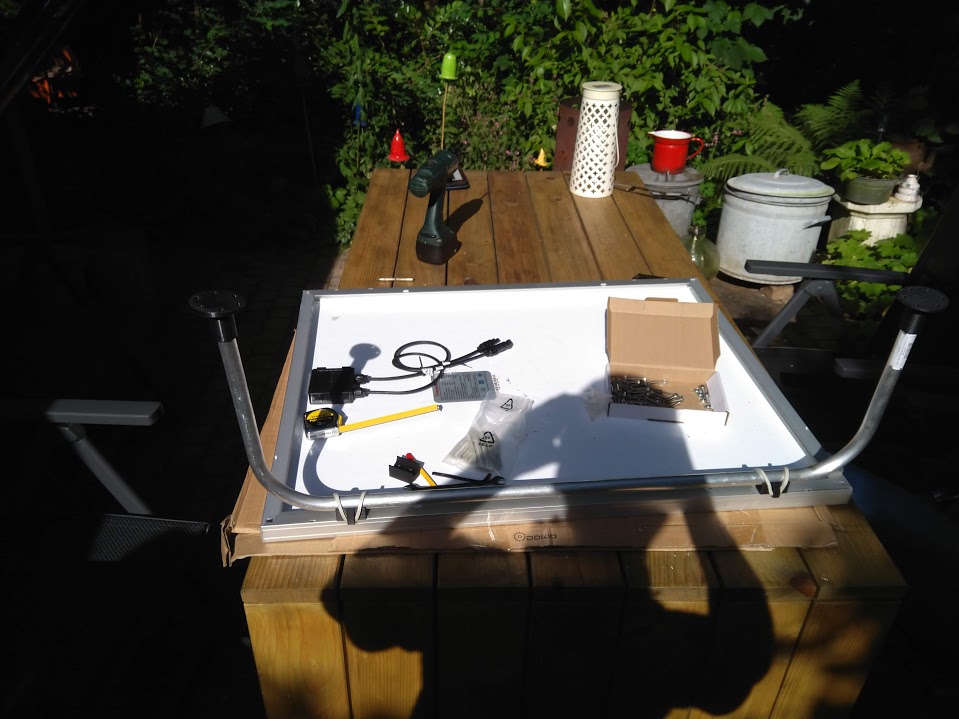

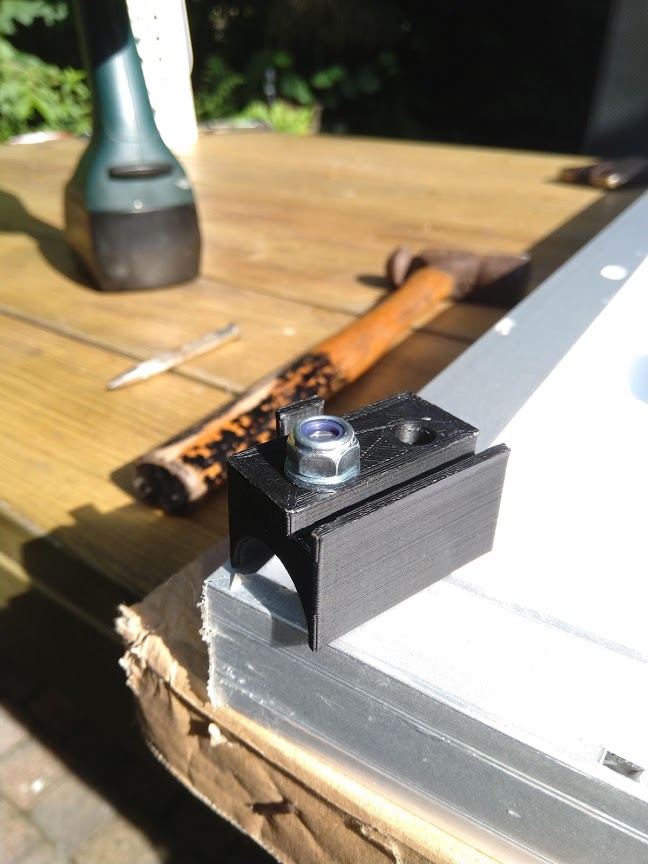

Vanavond/vanmiddag weer een stapje verder gegaan. Gaatjes geboord in het paneel. Correcte ijzerwaren verzameld. Voor de mensen onder ons die van specifiek houden. M6x15 imbusbouten (DIN9784) met een sluitringen en nylokmoeren M6

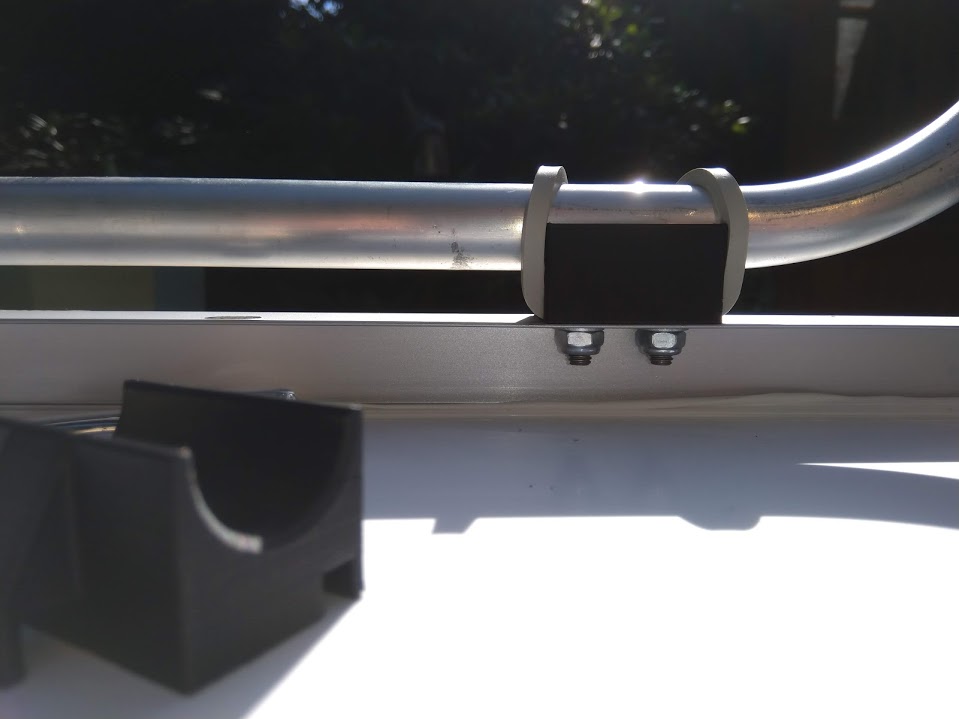

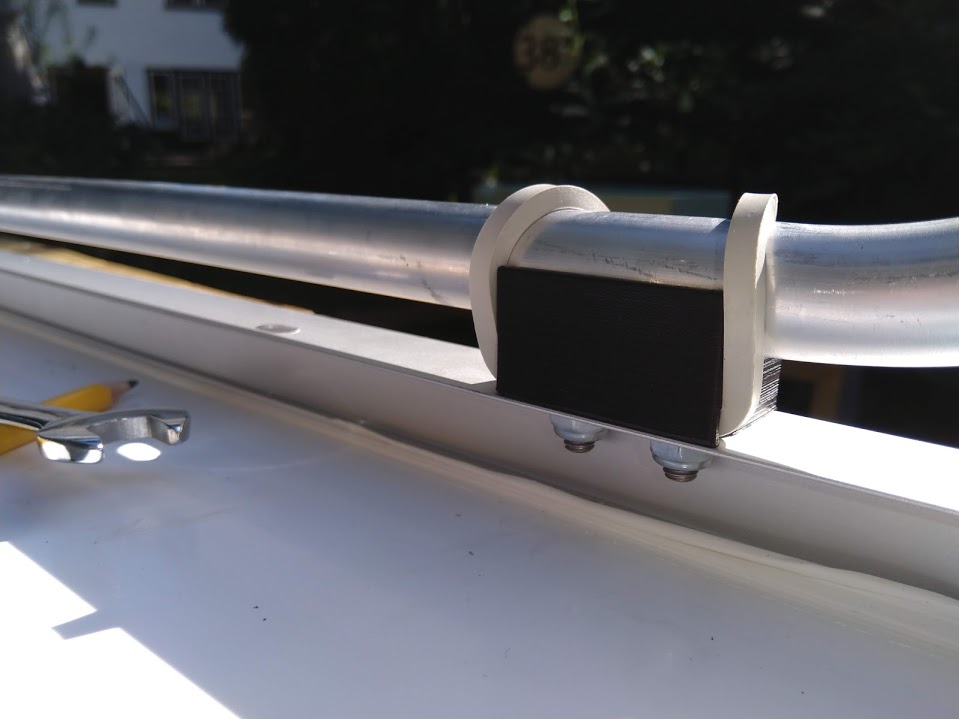

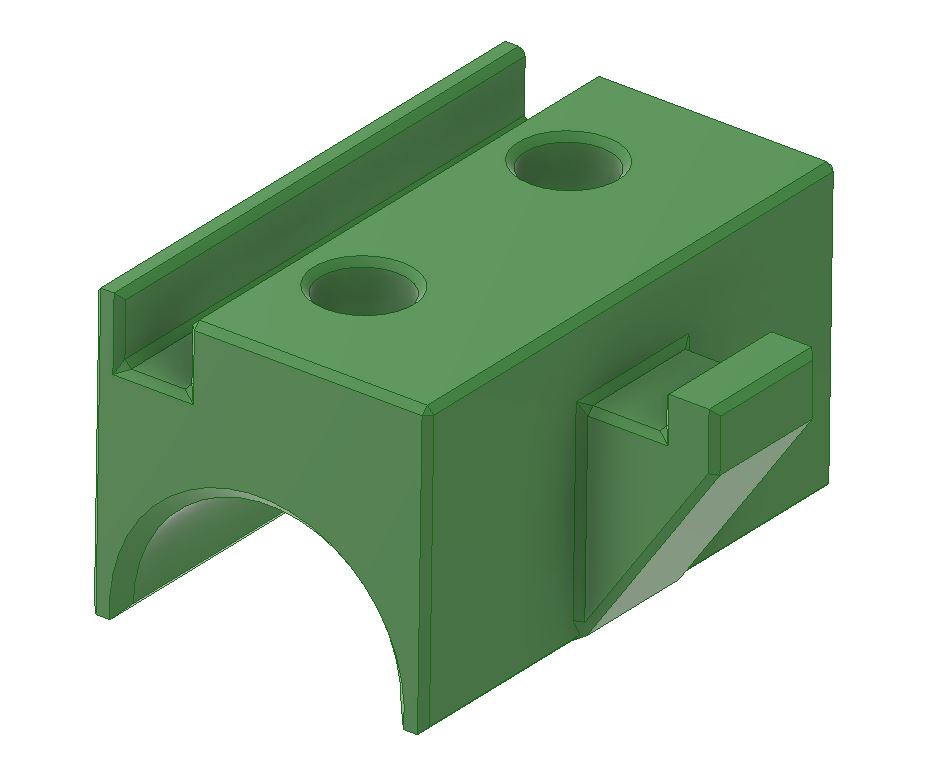

Deze imbus moeren passen precies in een verzonken gat in het geprintte onderdeel wat hierdoor vervolgens mooi sluit om de aluminium buis. Wel al 1 van de bevestigingsonderdelen tijdens gebruik gesloopt dus daarin zal een klein her-ontwerp moeten komen. Bijgevoegd daarvan een eerst computer model, onderdeel ligt nu in de printer. Morgen met licht zal ik even zorgen voor een foto daarvan.

De zaken die nu nog moeten gebeuren zijn de volgende:
- Ringen op de aluminium buis die er voor moeten zorgen dat het paneel van zich zelf blijft liggen.

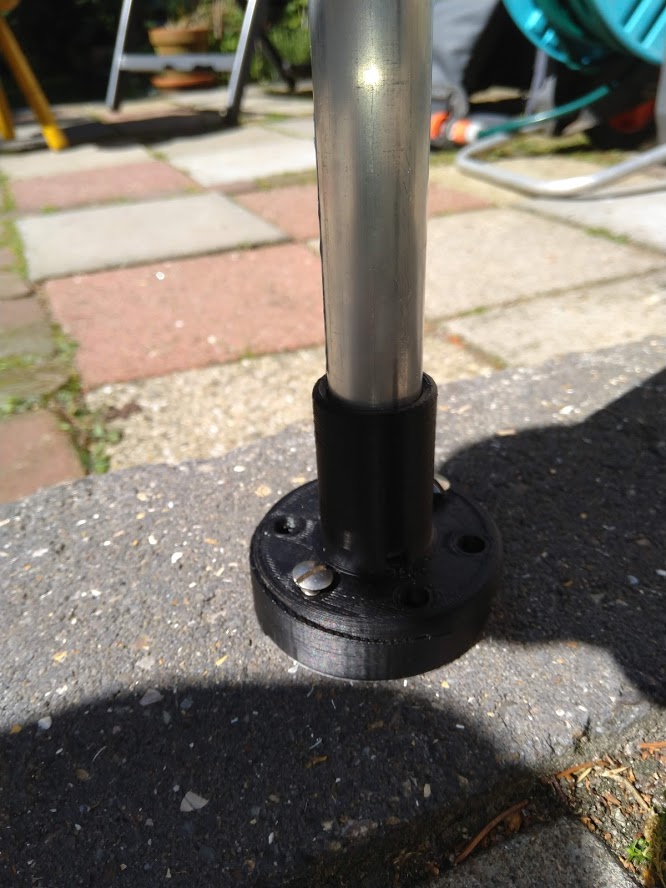

- Montage aan dek. Om de zwarte flenzen te monteren en dit een beetje mooi water dicht te doen twijfel ik tussen kit of rubbers.... Ik hoor graag jullie mening.

- Bekabeling. Ik wil eigenlijk het zonnepaneel kunnen verlengen. Dus de stekkers waarmee het paneel vast zit wil ik los kunnen halen, een verlengsnoer tussen zetten zodat ik mijn paneel naar het voordek kan verhuizen onder de schaduw van mijn giek weg. Uiteraard is dit enkel een optie als de boot aan wal ligt of voor anker. Ik hoor graag jullie mening over geschikte stekkers. Ik wil het paneel bedragen met 6mm2 kabel en de stekker moet dus ook van een dergelijke maat zijn. Maar de stekkers moeten ook weer gemakkelijk los en vast te maken zijn.
