Onderwerp: Zonnepaneel/Laadregelaar/Accu's

Beste forumleden,

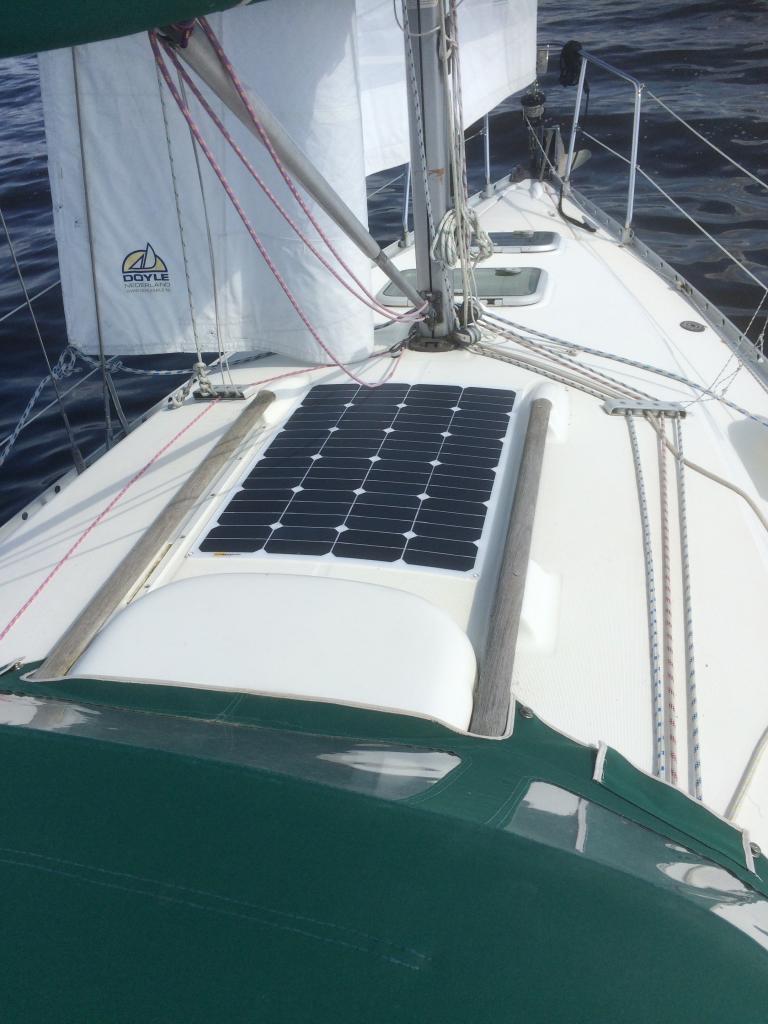

Ik zit met een probleem waar ik eigenlijk wat hulp of tips bij kan gebruiken, ik heb een flexibel zonnepaneel op mijn boot van 100W, deze heeft altijd goed zijn werk gedaan,ik heb 2 serie geschakelde AGM dieplaad accu's staan, nou had ik een PWN laadregelaar, maar na gebruik van de ingebouwde USB poort kwam ik er na een tijde achter dat mijn accu's geen stroom kregen, na veel zoeken kwam ik erachter dat de print van de USB ingang los was, en hoeverre dit sluiting heeft gegeven weet ik niet.

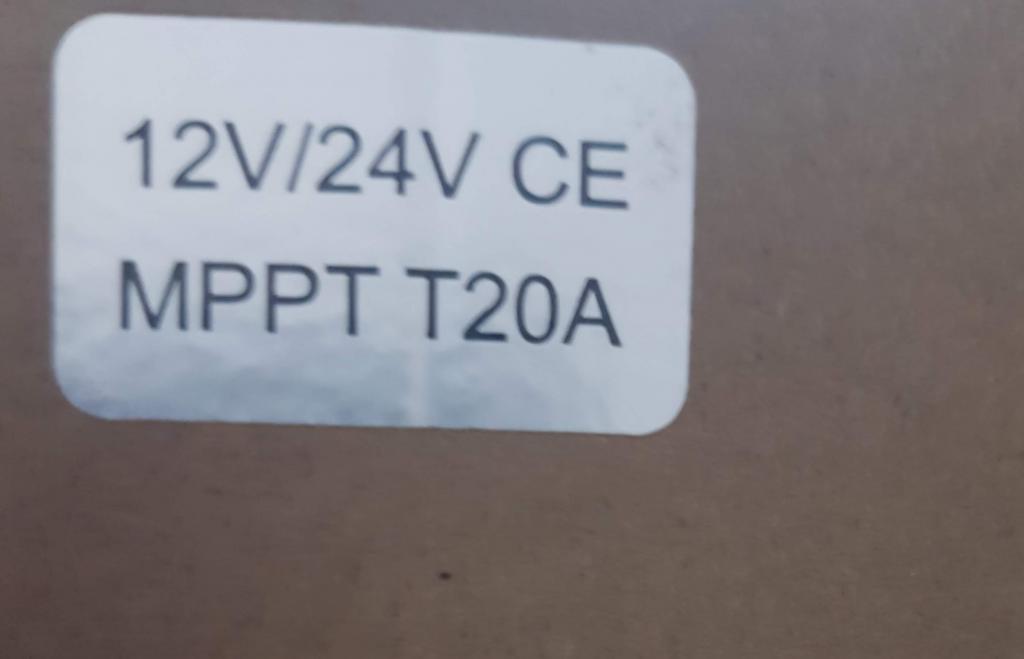

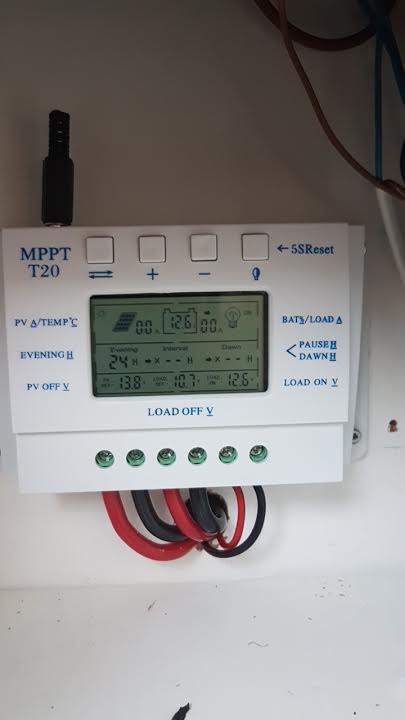

Nu heb ik een MPPT T20 laadregelaar op AlieXpress gekocht en geïnstalleerd,na de montage zag ik na het aansluiten van het zonnepaneel niet dat hij ging opladen, ik heb toen beide accu's doorgemeten d.m.v. een multimeter, de één gaf 12.6V en de ander 12.7V, ook heb ik de stekkers van het zonnepaneel gecheckt, deze gaf een voltage van tussen de 9.5 en 10.2 volt.

Vandaag ging ik even kijken hoe het ervoor stond, en toen zag ik dat het zonnepaneel stroom gaf aan de pijltjes op het display, ik zag ook dat mijn accu's nog steeds op 12.6V stonden en ook gaf hij nog steeds aan dat hij voor 62% vol was, terwijl ik de laadregelaar op 13.8V had staan, er kwam dus wederom geen stroom in mijn accu's, voor de volledigheid moet ik ook nog even zeggen dat mijn flexibele paneel door weersomstandigheden een aantal beschadigingen heeft, het lijkt een beetje alsof het weer erin zit en net of het op sommige plekken gebladerd is, waardoor ik nu niet weet of het aan het paneel ligt of aan de accu's, als ik het paneel doormeet aan de laadregelaar geeft hij een contante 9.7V, ik weet niet of dit normaal en of dit genoeg is.
toen ik de boel ging ontkoppelen (zoals het hoort)zag ik na ontkoppeling van het paneel dat hij in het display aangaf dat hij nog steeds aan het laden was, wat natuurlijk niet kan zonder aangesloten paneel, pas na ontkoppelen van de accu's en het weer opnieuw aansluiten was het display zonder oplaadindicator, nadat alle draadjes weer op zijn plek zaten gaf hij wederom geen oplaadindicator, terwijl het paneel wel aangesloten was.
Wie heeft er voor mij tips of ideeën waar ik verder mee kan, ik weet echt niet wat nou het probleem kan zijn.
Alvast bedankt voor jullie moeite.

Probleem waarschijnlijk met je paneel. Koppel paneel eens los en meet dan rechtstreeks op paneel.
Bij een lekker zonnetje moet ie dan minimaal 17V of hoger meten..

Wat zit er trouwens aan de meest rechtse dunne draadjes?

Hallo "FAL", bedankt voor je reactie, ik heb hem vandaag rechtstreeks op op de kabels van mijn paneel tussen de 9.5 en 10.5 gemeten, dan zou dit inderdaad het probleem kunnen zijn.
Nogmaals dank!

Die lopen naar de zekeringen voor de stroom in de boot

Dat van die zekeringen snap ik niet... je lader laadt toch alleen richting de service accu zou ik zeggen?

Dat rechtstreekse meten was echt los van de lader? Dan is is 10V niet voldoende...

Ja, de linker kabels zijn van het zonnepaneel, de middelste naar de accu's toe, en rechts de plus en min voor de stroom in de boot, formulier het een beetje krom, die zekeringen is het schakelpaneeltje van mijn dingen in de boot, zoals de radio en het licht, dat staat er in principe los van

ja ik had alles afgekoppeld, en toen de 2 stekkers die rechtstreeks van het paneel afkomen gemeten, ben inmiddels al aan het zoeken voor een ander flexibel paneel

Sunbeam is mooi spul. Heb er zelf laatst 1 aangeschaft.
3 mm dik en een kloddertje kit aan de achterzijde waar de platte draad uitkomt..

ziet er idd mooi uit, ik ga er eens even op Googlen, bedankt!

Hoe oud is dat flexibel paneel?

Het weer erin? De afschermlaag van felx panelen is niet zo goed bestsand tegen UV licht als je zou mogen verwachten, en wordt soms ook door vogels beschadigt. Zou dat tot de mogelijkheden kunnen behoren?

Heb je de open spanning gemeten met goede zon loodrecht op het paneel?
Die zou dan rond de 22V behoren te zijn.
Belast minimaal rond de 17V met genoeg zon.

Die twee dunne draadjes rechts zijn bedoeld voor één gebruiker die je op bepaalde spanningswaarden wilt aan-/afschakelen, een koelkast bijvoorbeeld.
Het instrumenten paneel behoort met voldoende dikke draden, via de juiste zekeringswaarden, na een hoofdschakelaar van de accu afgenoemen te worden.

Is de regelaar echt MPPT? Ik heb er wel eens één in handen gehad waar MPPT op stond, maar die het zeker niet was.

Ik heb 4 van getoonde panele staan, de toplaag begint los te laten, oxide op de aansluitingen, ze kunnen nog steeds de te verwachten stroom leveren.
Maar ik heb ze wel vervangen door panelen met hard glss, net vóór de toplaag weg zou waaien.
Wanneer ik tijd, zin en gelegenheid heb ga ik er een nieuw beschermlaagje opplakken.
En zet ze ergens waar ze hun resterende leeftijd nog dienst kunnen doen.

Hallo Saeftinghe, heb hem nu een jaar of 3, denk dat het inderdaad niet zo'n hele goede kwaliteit is geweest, al heeft hij wel altijd geladen, de zon scheen er vol op, dus die 9.5v-10.5V is misschien wel iets aan de lage kant, en als ik hem op de laadregelaar doormeet geeft hij een vaste waarde van 9.7V.
Ik weet niet of het een echte MPPT is, maar dan zou hij alsnog stroom in mijn accu moeten gooien, maar dat doet hij niet.

Wanneer de open spanning niet rond de 22V komt zal er vrijwel geen laadstroom geleverd worden.

Is alles wel met waterdichte aansluitingen?

Is je multimetertje betrouwbaar?

Bij mij hebben het goed gedaan, maar de toplaag ligt er nu zo los op dat, wanneer ik hem daaraan zou optllen, ik alleen die toplaag in de hand zou hebben.

Nu is het UV licht hier in zuid Iberica wel wat meer dan in Nederland.
Ondanks dat glas panelen wat onhandiger zijn heb ik toch daarvoor gekozen als vervanger.

Je vraagt niet om raad, dus geef ik die niet.
Maar zou je wèl om raad vragen, dan zou ik zeer sterk Victron aanbevelen.
Ik plaats nog wel eens wat, en dat is alleen Victron. Ik heb geen behoefte aan met klachten terugkerende klanten.

uiteraard, alles is betrouwbaar, denk inderdaad dat die toplaag los is en net of het weer erin zit.\, heb inmiddels al een mooie Sunbeam gevonden die kwalitatief een stuk beter is volgens mij.

Dit lijkt inderdaad geen MPPT lader. Waarschijnlijk heet hij zo. Zoek maar eens op youtube naar MPPT T-20 (filmpje van 5 juli 2014).
Op Aliexpress is inmiddels is de naam MPPT van het apparaat verdwenen: www.banggood.com/T20-20A-12V24...tml?cur_warehouse=CN en geven ze aan dat het PWM-regelaar is

Wanneer ik het linkje bekijk, dan zou ik zoiets (die prijs) zeker niet zonder wantrouwen als een MPPT regelaar inschatten.

kwaliteit heeft z´n prijs, maar prijs zegt NIETS over de kwaliteit.

Ik kom nogal eens schippers tegen die menen een geweldige koop gedaan te hebben, lage prijs,
maar die meerdere keren terug moeten naar de winkel.
Alleen al het heen en weer reizen naar de winkel kost al meer dan een aparaat van goede kwaliteit.

Goede informatie verzamelen, even doorsparen en gelijk de eerste keer goede kwaliteit plaatsen is in mijn optiek altijd het voordeligste.

Ben je niet helemaal zeker hoe het uit te voeren, neem dan iemand in de arm die het wèl kan en weet waarmee hij bezig is.
Het is best moeilijk om als leek iemand in te schatten die beweert het te weten.
Luister naar z´n onderbouwing. Vraag het aan meerdere die inzicht hebben in de zaak.
En het is niet: meeste stemmen gelden,
