Onderwerp: Dieptemeter geeft te ondiep aan?

Ik heb een (voor zover ik weet) Airmar gever op een ST60 tridata aangesloten. Deze gever was eerst aangestoten op een st50, ik heb het kabeltje kort na de plug afgeknipt. Hij lijkt het goed te doen, dwz, hij geeft een diepte aan en de diepte varieert als ik ga varen maar hij lijkt mij veel te ondiep aan te geven. Ik meet 1.60 m en ik krijg dus meteen alarm op mijn klok (tot groot ongenoegen van de bemanning). Dat lijkt mij wel heel ondiep (ik heb een offset van +20 cm, dus hij meet 1.40cm onder de sensor) en mijn buurman meet dan ook 2.60 m. met een fishfinder op een inhull gever.

De sensor zit helaas vastgeplakt in de romp, dus ik kan hem er niet uithalen.

Wat kan het zijn?

Ik denk dat je je diepte kunt kalibreren op de ST60. Als je bij windstil weer een plekje weet waar je "nog net kunt varen" zet je hem daar op nul en klaar is kees.

Je kunt bij de ST60 tridata de offset kalibreren via het "user" kalibratie menu. Afhankelijk van je voorkeur kun je die instellen voor diepte onder de kiel of diepte onder de waterlijn. Bij jou heeft deze een waarde van 0.2m gaf je aan, en geeft dus de diepte vanaf de waterlijn.

De Depth Response is ook te kalibreren via het "dealer" kalibratie menu. In de handleiding staat niet echt uitgelegd hoe dit werkt, dus is dat een kwestie van proberen terwijl je stilligt met een bekende diepte, denk ik.

Voor dealer kalibratie:

• Depth + Speed 12 seconden tegelijk ingedrukt houden (!) -> Dlr Cal
• Trip + Reset tegelijk indrukken -> Cal On
• Via Depth naar het schermpje voor Depth Response bladeren
• Met Trip en/of Reset de juiste waarde instellen (geen idee welke waarde)
• Depth en Speed voor 2 seconden tegelijk ingedrukt houden

Hallo Bert,

Dank je wel. Ik wil graag dat hij de waterlijn aan geeft, dus vandaar 20 cm offset.

Bert65 schreef :
Het is alweer even geleden dat ik dat instelde maar ik meen me te herinneren dat als je sensor 20 cm onder de waterlijn zit je een negatieve offset, dus -20 cm moet ingeven. De diepte van de kiel is dan niet relevant anders dan dat je daar rekening mee moet houden bij het instellen van het alarm.

OK, het lijkt er op dat jullie beiden adviseren om de offset zo in te stellen dat hij weer goed gekalibreerd is. Een waarde van meer dan een meter is dan dus niet ongebruikelijk?

Zou het niet zo moeten zijn dat de meter toch bij benadering de juiste diepte aan zou moeten geven?

Maar goed, doen wat werkt en dat zal ik doen

Bert65 schreef :
Juist wel. Daarom die negatieve offset voor de diepte van de sensor onder de waterlijn om de waterdiepte te laten zien op de monitor. Het diepte alarm stel de dan in op de afstand onder de waterlijn die jij wilt, rekening houdend met de diepgang van je schip. Of begrijp ik je niet goed?

Ik heb een positieve offset om de waterlijn te kunnen zien. Dat is volgens de gebruiksaanwijzing ook de juiste instelling. De sensor zit ongeveer 20 com onder de waterlijn, vandaar een (positieve) offset van 20 cm. Het gaat mij om het grote verschil (ongeveer een meter) tussen mij en mijn buurman. Hij heeft een vrij recente fishfinder, dus ik ga er van uit dat die klopt. Zou het helpen als ik gewoon een gewichtje aan een aan touwtje laat zakken om hem daarmee te ijken?

Zou ook wel willen weten hoe ik het alarm kan instellen overigens, want ik alleen maar vinden dat het alarm uit of aan kan maar bik vind nergens hoe ik een diepte in kan stellen waarbij het alarm af gaat

Ik vind het altijd wel prettig als de dieptemeter de hoeveelheid water onder de kiel aangeeft.
Dus bij nul zit ik asn de grond.

PvO schreef :
En zo vind ik het prettig als de dieptemeter de waarde aangeeft die op de kaart zou moeten staan. Zo zie je maar hoe de wensen verschillen...

Bert65 schreef :
Dat staat in de manual van de ST 60 en die is online wel te vinden.

Zo'n dieptemeter geeft niet meer dan een indicatie van wat de diepte zou kunnen zijn.
Wij hebben een diepgang van 1m80, afhankelijk van de ondergrond begin ik zenuwachtig te worden als die 1m60 aangeeft.
Een paar weken terug in een kreek met blijkbaar erg losse en modderige ondergrond gaf de meter 1m20 aan en we konden nog gewoon rustig doorvaren. DE diepte klopte met wat ik berekend had met de getijden.

Je weet niet of je buurman de manual uberhaupt heeft gelezen en zijn dieptemeter goed heeft afgesteld. Dus om daar nu van uit te gaan......Vaar je boot ergens zachtjes vast, en calibreer tot je de juiste waarde hebt. Dan heb je alle onduidelijkheden geëlimineerd.

Gewoon controleren met een gewicht en een touwtje en peilen op de klassieke manier.

Het probleem van TS komt voort uit het gegeven dat zo'n dieptemeter met digitale uitlezing per definitie onbetrouwbaar is. Want: wèlke diepte wordt in het venstertje weergegeven?
Het principe is dat-ie een puls uitzendt en meet wanneer die terugkomt als echo van de bodem. Maar het wordt moeilijk als er een hele reeks echo's terugkomt: die van de bodem, die van een warm/koudscheiding, die van een dikke vis, die van de dubbele diepte omdat de puls heen en weer kaatst tussen bodem en boot, die van een wolkje modder, die van waterplanten enz enz.
De meter moet dan kiezen wat de goede echo is, en dat gaat vaak mis.

Op mijn grote sleepboot had ik een erg dure dieptemeter van Radio Zeeland, je kent ze wel: die groene rechthoekige kasten met een grote wijzer, ruim 1000 euro, gekoppeld aan een bronzen gever van 200 euro. Ernaast hing de allergoedkoopste fishfinder van 60 euro inclusief plastic gevertje. En die fishfinder deed het 100 keer beter dan dat dure kreng, juist omdat hij al die verstoringen mooi grafisch weergaf. Kon ik het zelf interpreteren.
Wantrouw elke digitale weergave.
Een peilstok is zo gek nog niet
Wim.

Berghout-2 schreef :
Mag ik vragen welk goedkoop fishfindertje dat was? Ik vraag niet zozeer om reclame, maar het kan een hoop miskopen voorkomen als jij even vertelt welke er in de praktijk goed functioneert.

Berghout-2 schreef :
Dan misschien zo'n ouderwetse draaiende van Nasa kopen
www.nasamarine.com/product/stingray-echo-sounder/
Of inderdaad een fishfinder want daar zie je ook alle echo's van vissen(logisch) en andere obstakels . Toch zijn die ook echt wel digitaal.
Ad

Die oude Seafarer's zijn inderdaad geweldig! Door met de gain te spelen kun je een idee krijgen over de bodemgesteldheid: bij lage gain (zodat het ontvangstledge nét aan gaat) zie je de bovenlaag van een modderige bodem; draai je de gain verder op, dan zie je het segment aan echo's breder worden zodat de dikte van de modderlaag weergegeven wordt.

Draai je de gain nóg verder (te ver!) op, dan zie je de eerste dubbele echo's gemeten worden, die dus 2x tussen romp en bodem reflecteren.

De "digitalen" zullen wel een soort automatische gain hebben; het succesvol meten van 1.20 m diepte vereist natuurlijk een veel lagere gain dan die nodig is om een diepte van 30 m te meten. Hoe dat in z'n werk gaat, weet ik niet.

Ik deel de ervaring dat "digitaal onbetrouwbaar is" trouwens niet: zowel de bidata op de E22, de Navman op de Loper als de B&G smart-transmitter op m'n huidige boot hebben nooit issues gehad. Ik neem aan dat de gain zo laag mogelijk wordt ingesteld, zodat nét de eerste echo ontvangen wordt. Maar dat is dus een aanname die ik niet kan onderbouwen.

plusfast schreef :

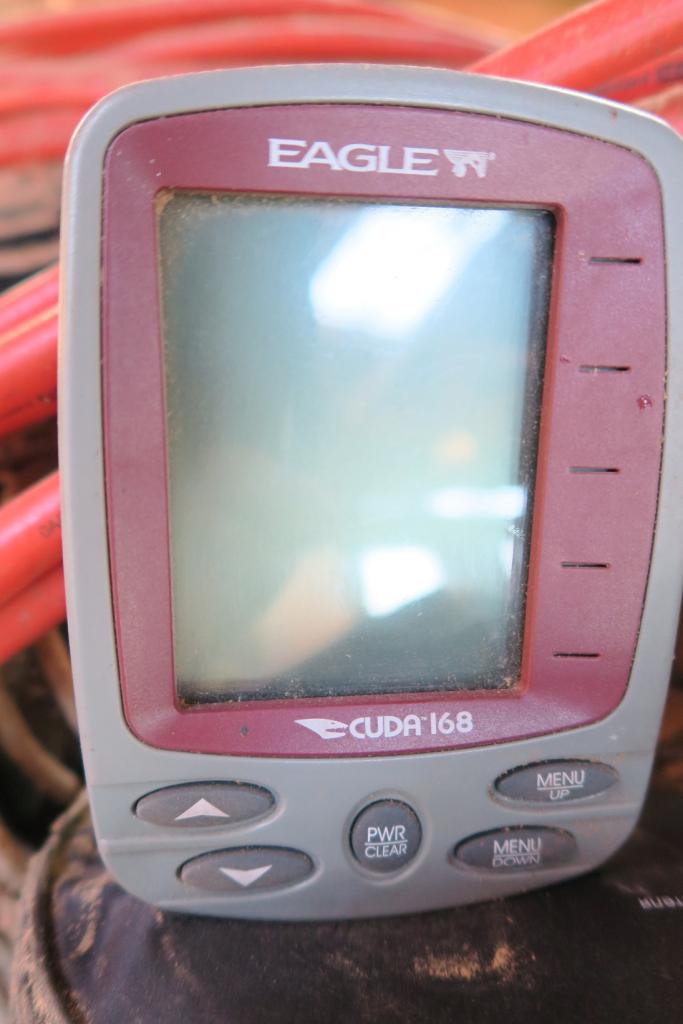

Deze.
Zit een beetje stof op, want hij ligt nu in m'n werkplaats te wachten op hermontage op m'n volgende boot.

Ik heb de manual, daar staat alleen dat je het alarm (voor shallow water) aan of uit kan zetten, maar niet hoe je die op een specifieke diepte kan instellen.

Even weer terug bij het onderwerp; Als ik peil kan het dus zo zijn dat ik een positieve offset van meer dan een meter in vul ? Want hij geeft dus vermoedelijk te laag aan. Kan het nog schelen dat mijn boot op dit moment scheef ligt?

Bert65 schreef :
Pagina 29 en 30?

www.km-yachtcharter.de/fileadm...ine_st60_tridata.pdf

@Palomine: ik kan jouw link niet openen, maar ik heb de manual.


Ja, dit dus:
'When set to on, prevents alteration to the shallow depth alarm threshold'

Maar als ik 'off' kies, want ik wil wel aanpassen, lijkt er bij niets te veranderen. Doe ik iets fout?

docplayer.nl/3640515-St60-tridata-instrument.html

Deze beter?

Is nog in het Nederlands ook. Ik zou er eerst voor zorgen dat dmv de diepteverstelling (offset) de meter de juiste diepte weergeeft, en daarna het alarm op een gewenste waarde zetten.

Ja, deze is beter, ik denk dat het op pagina 4 staat en niet in het calibratiemenu. Het staat zo te zien onder alarmlimieten instellen.

Daar kom ik dus wel uit, heel erg bedankt. Ik laat maar gewoon een lijntje met wat zwaars er aan zakken en dan ga ik er maar van uit dat dat de juiste diepte is. Die zal ik dan instellen en gelukkig worden zonder gepiep
