Onderwerp: Pin bezetting "echte" seriele poort.

Zoals aangegeven in een ander topic heb ik een 2e hands Easy AIS receiver gekocht.
Ben nu bezig deze aan te sluiten op mijn Panasonic CF19.
Deze heeft nog een "echte" seriele poort, dus geen gedoe met virtuele compoorten.

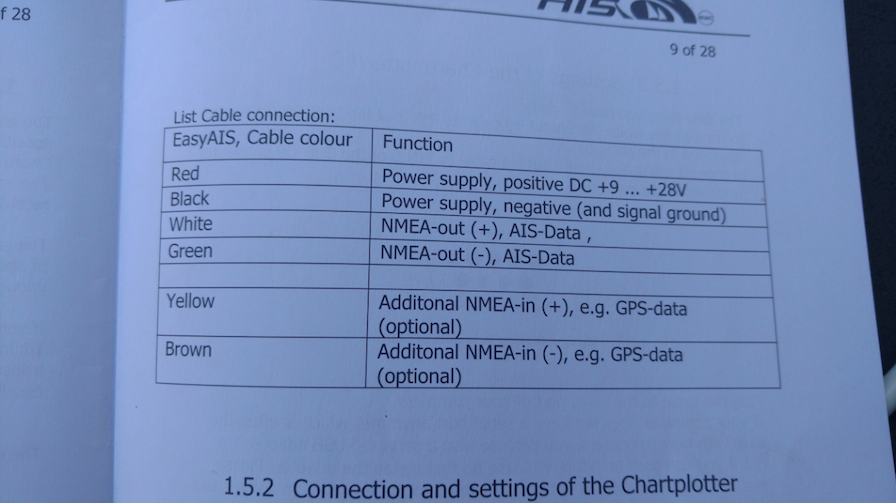

Nu komen er uit de Easy AIS 4 NMEA draden.




Waar wit en groen heen gaan qua pin bezetting is duidelijk.




Vraag is op welke pinnen gaan geel en bruin?

Alvast bedankt,

André

Die zijn niet nodig.

Ik heb ook een EasyAIS draaien. Alleen de 2 draden NMEA uit heb ik aangesloten. Werkt perfect. Zowel op de plotter, als op de wifi (telefoon) als op de Rasberry Pi.
Alle aangesloten apparatuur is verbonden met de Roosmux.

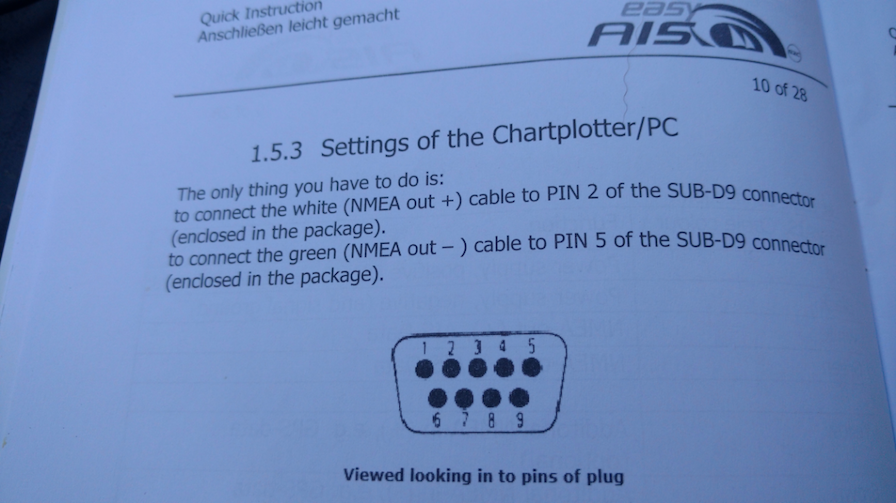

2,3 en 5

Het echte antwoord op de gestelde vraag is 3 en 5 voor respectievelijk Yellow en Brown.

Dank BK en anderen, het oplossen van deze vraag ging
sneller dan het vinden van een seriele kabel in de winkel(s)


A

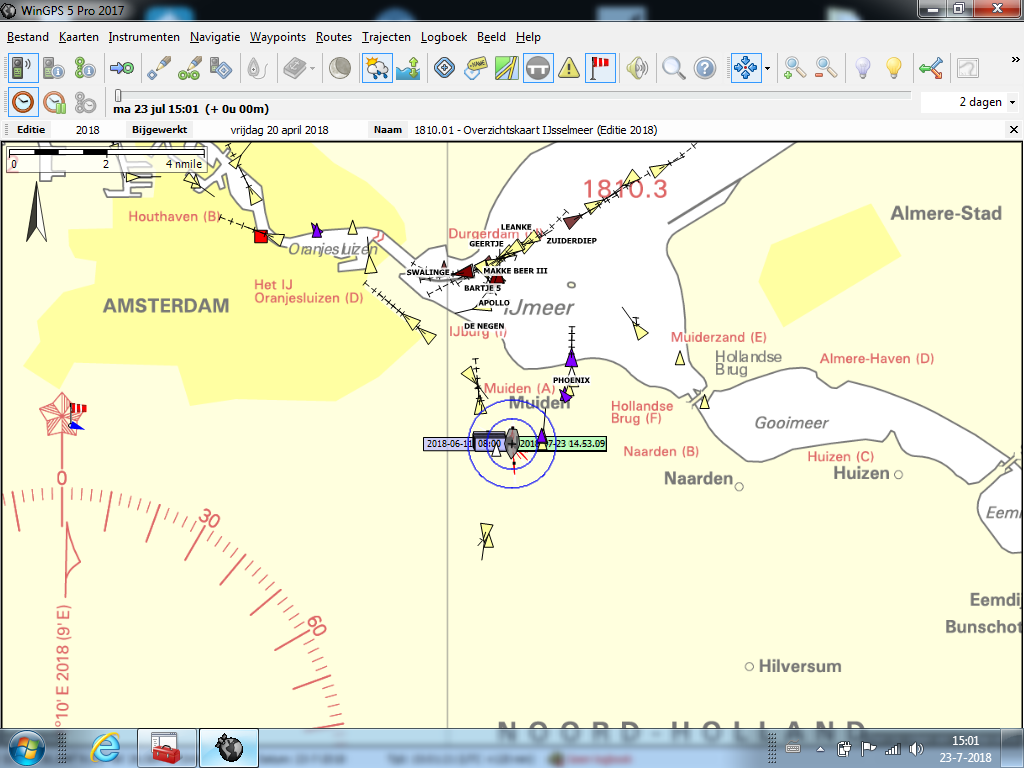

Het werkt!!




Met een antenne aan de gordijnrail..

Bedankt mensen.

A

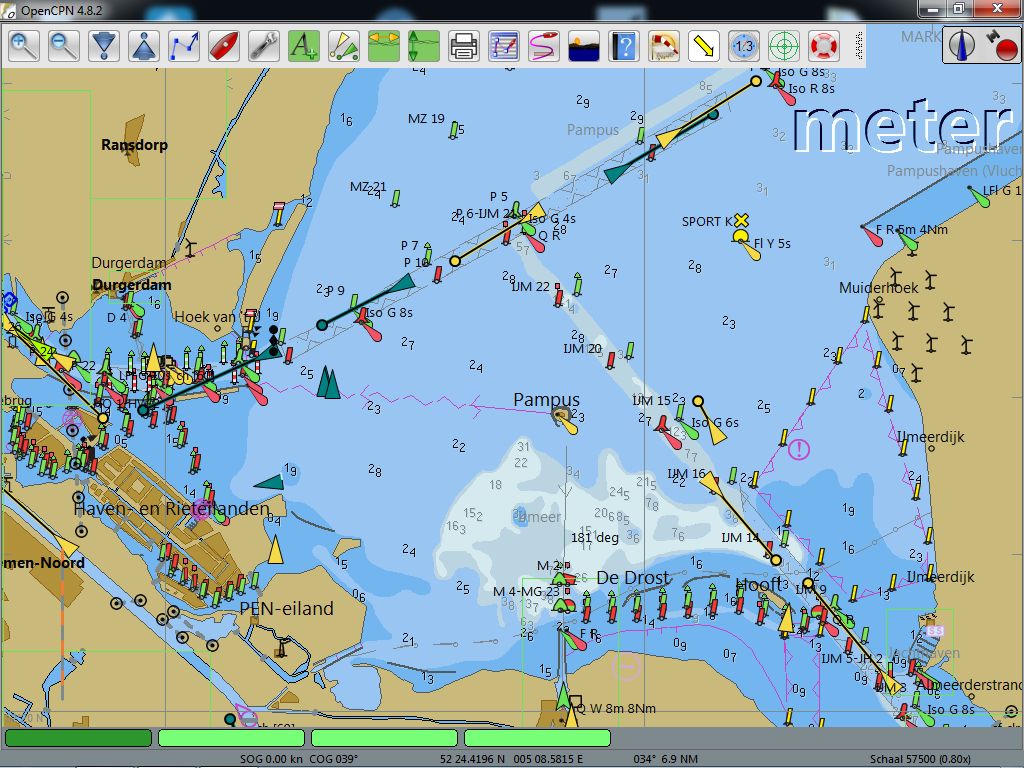

En ook met OpenCPN




A
