Onderwerp: Functies draden in transducerkabel NASA Target 2

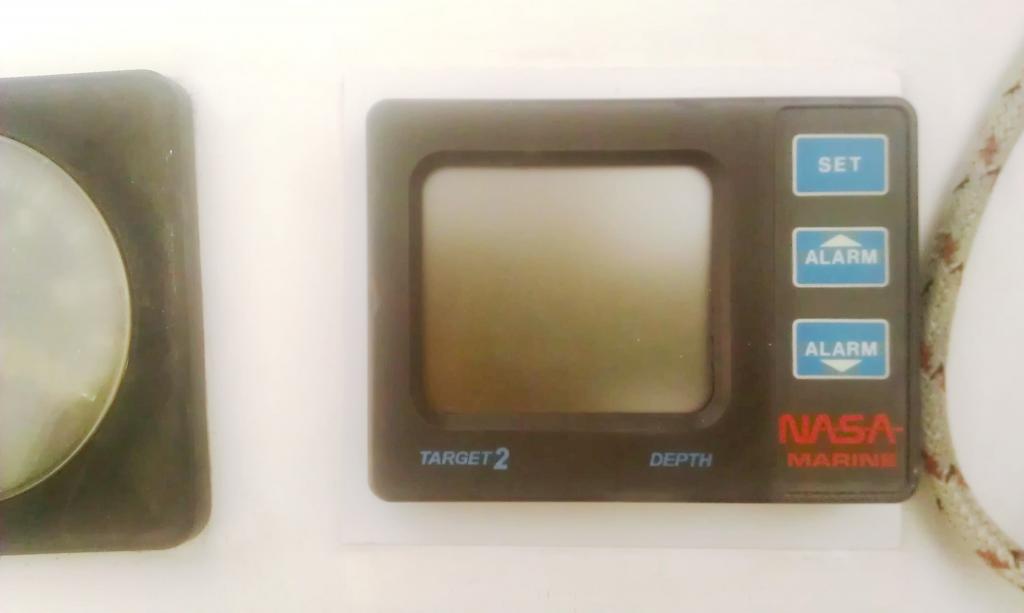

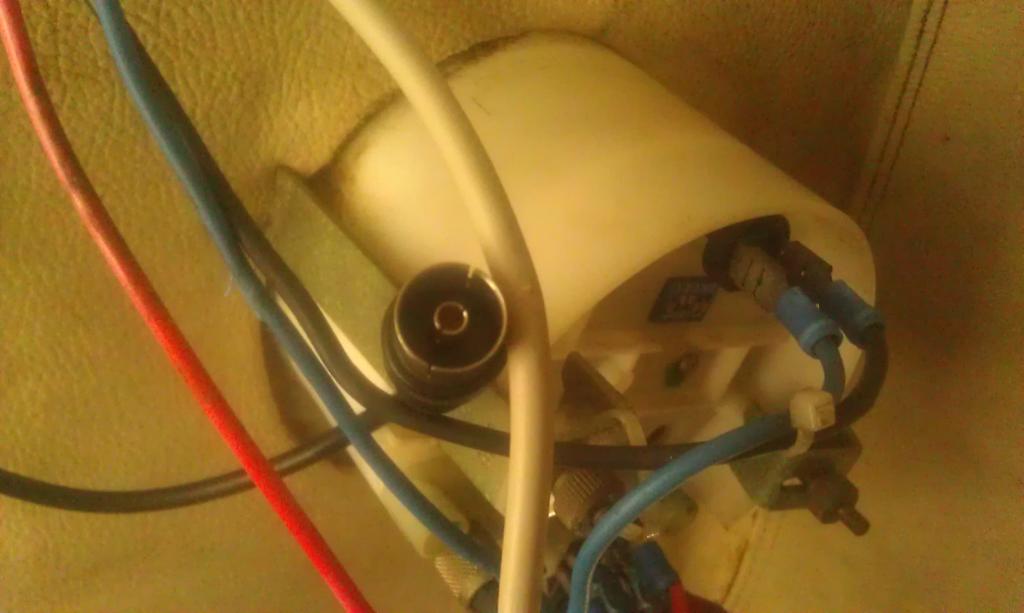

Het aanwijsinstrument (zie foto) van een NASA Target 2 dieptemetersysteem heeft een eindje coaxkabel (van circa 20 cm) eindigend in een vrouwelijke connector (met 2 contacten, 1 in het midden en 1 rondom). Zie foto.
Deze connector was aangesloten op een mannelijke connector (ook met 2 contacten).

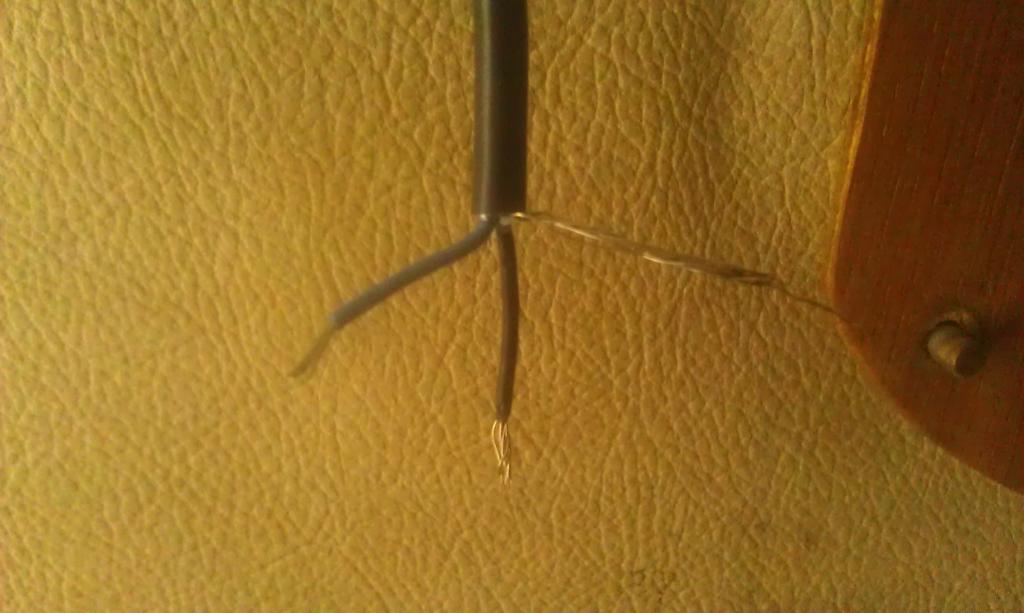

Echter de kabel naar de transducer vanaf deze mannelijke connector blijkt 2 geisoleerde draden te bevatten (een blauwe en een zwarte) en -uiteraard- de metalen afscherming. Zie foto.
Opm: Bij het verwijderen van deze kabel uit deze mannelijke connector is niet gelet op de wijze van bevestiging van deze 2 geisoleerde draden.

Vraag 1
Aan welke contacten op de vrouwelijke connector moeten de 2 geisoleerde draden en de afscherming aangesloten worden? (Uitproberen leverde variabele waarden op het aanwijsinstrument maar dat kan gevolg zijn van bepaalde contacten met de hand vasthouden).

Vraag 2
Hoe werkt deze configuratie uberhaupt?

Van de transducerkabel alleen de beide aders gebruiken, een van de aders verbinden met de kern en de andere ader verbinden met de mantel van de coax kabel, de afscherming van de 2 aderige kabel verbind je nergens mee.

Zou die afscherming niet aan - of massa moeten aansluiten om de functie van afschermen te creëren ?

gen idee hooer , maar als je hem los laat en niet aansluit, hoe schermt ie dan af ?

henkvd schreef :

Niet.

Transducer hoort ook niet bij de Nasa en hoe die hun aansluiting met coax bedacht hebben.

Doe nou maar gewoon wat henkvd zegt....

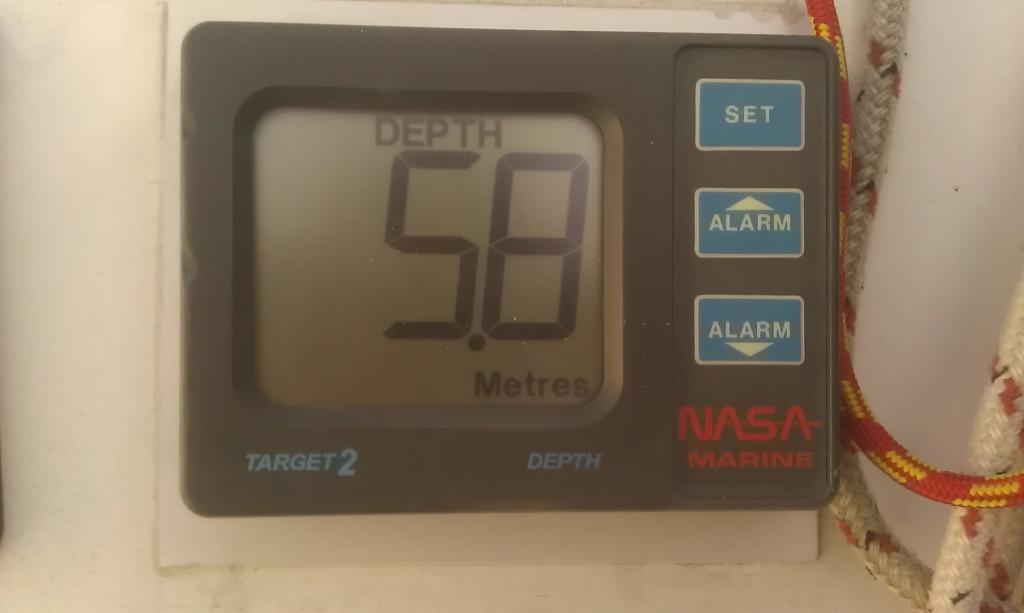

Ik heb vandaag -provisorisch- de twee draden uit het binnenste van de coaxkabel vanaf de transducer aangesloten op de kabel uit het binnenste van de coaxkabel vanaf het meetinstrument cq de mantel van de coaxkabel vanaf het meetinstrument. Ik heb de mantel van de coaxkabel vanaf de transducer niet aangesloten. Voorafgaand aan dit aansluiten toonde het scherm " OUT". Daarna toonde het scherm een plausibele diepte:
