Onderwerp: Furuno AIS werkt maar een paar minuten, help!

Twee weken geleden kochten we een boot in het noorden van Spanje welke we nu langzaamaan aan het terugvaren zijn. de apparatuur is vooral Furuno, een navnet 3D MDF12 plotter met dieptemeter, fax30, en een ais AS50. Direct na overname hebben we de ais een andere mmsi en bootnaam gegeven, de boot veranderde immers van nationaliteit. Dat kan bij deze AIS door in te loggen met furunoservice en passwd as50. Tot zover geen probleem, alles heeft twee weken prima gewerkt. Alle data ook in opencpn te gebruiken, prima!

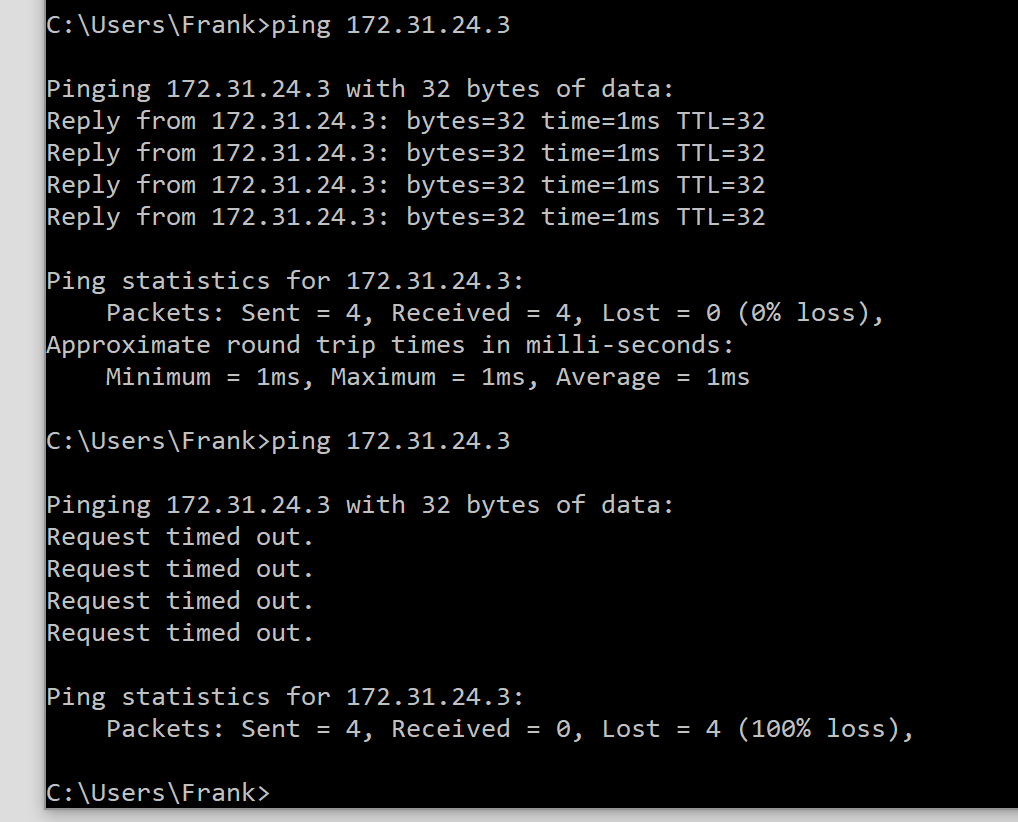

Totdat gisteren opeens de ais de geest gaf. Na herstarten werkt het ding enkele minuten prima, krijg een goede datastroom binnen, maar dan stopt alles. Kan dan ook geen verbinding meer maken op zijn vaste ethernet adres te weten 172.31.24.3. Zelfs een ping wordt dan niet meer beantwoord. Kan iemand hier iets verstandigs over zeggen? Is het ding toast en moet ik een nieuwe of is het een verkeerde setting (waarvan ik niet zou weten wat er dan opeens veranderd kan zijn? We zijn nu net in Gibraltar aangelopen en alhoewel we dat allemaal prima zonder ais konden vroeger wil ik hem nu eigenlijk nooit meer missen :-S
Is er alsjeblieft iemand die mij hierover advies kan geven?

Groet
Frank

Heb je de baudrate al aangepast? 38K

Hi Johan Willem,

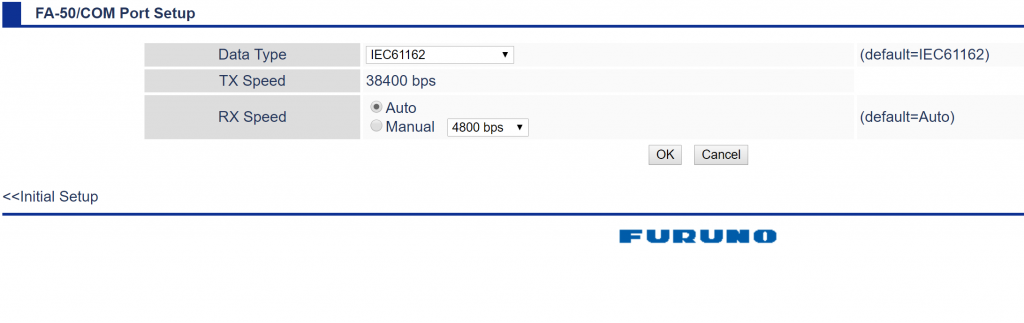

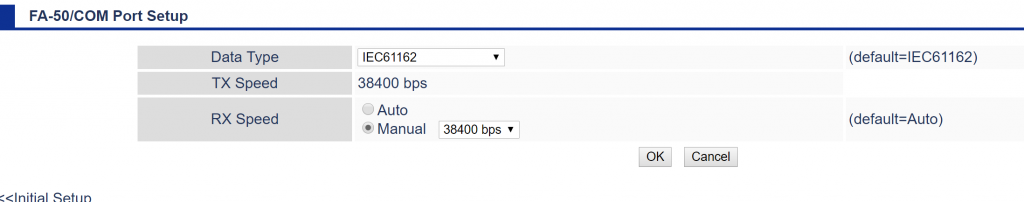

Als je deze bedoelt die op de afbeelding staat, die stond op auto:2400. Nu op manual op 38K gezet maar met hetzelfde resultaat, na een paar minuten loopt ie vast en komt er niks meer uit EN kan ik er niet meer in?

Groet
Frank

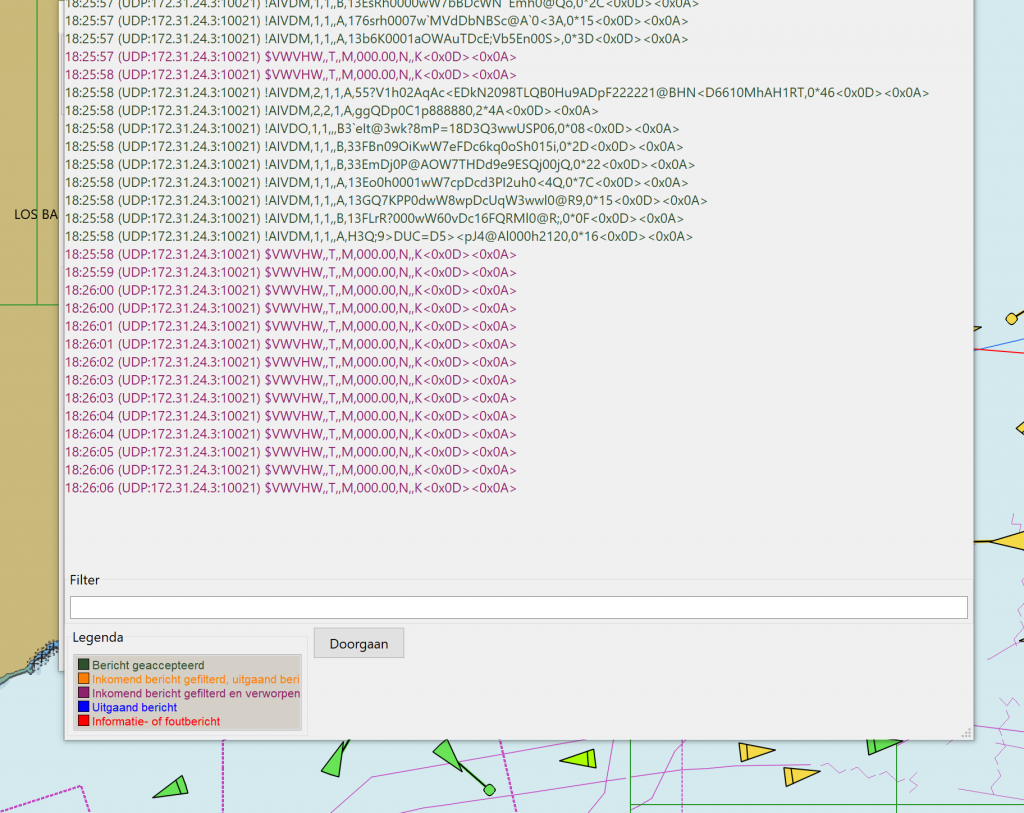

Dit is het beeld op de debugger vlak voor het apparaat bevriest na een paar minuten

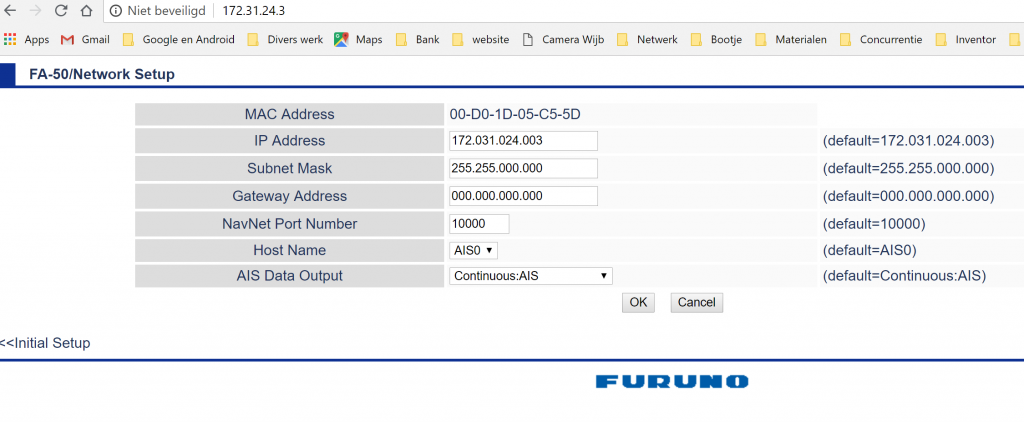

check NETWORK setup, AIS Data Output : Continuous

Bij veanderen, opslaan en AIS herstarten.

Niks veranderen aan de settings! Hij doet het toch steeds een paar minuten goed?
Zou even de voedingsspanning in de gaten houden wat die doet na een paar minuten.

Precies, geen instellingen veranderen als het met deze instellingen gewerkt heeft en nu nog steeds, al is het maar even, doet.
Zomaar wat vragen om te helpen je verder te helpen:
Weet je zeker dat het de AIS transponder is die in storing gaat? Gaat er een Error lampje o.i.d. op branden? Of concludeer je het alleen uit de weergave in OpenCPN die stopt?
Hoe zijn de apparaten met elkaar verbonden, serieel of ethernet? Is er behalve de MMSI in de transponder verder nog iets veranderd in het netwerk?

Hoi Henk,

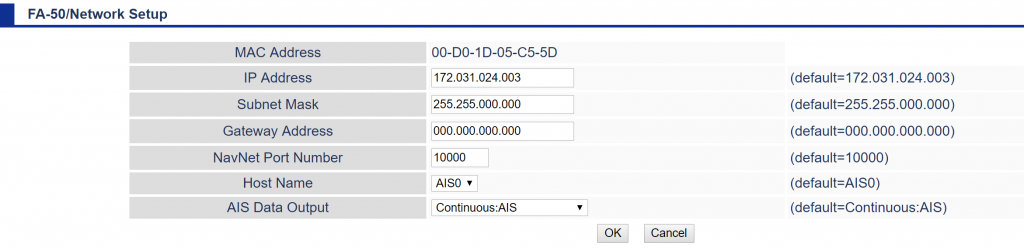

Hij stond al op continues. heb hem ergens anders op gezet en herstart en toen weer terug op continues om het helemaal zeker te weten. Zie de afbeelding bij dit bericht om het helemaal zeker te weten.

Weet je zeker dat het de ais is die bevriest? Of zie je dat via de plotter? Eerst de ais stand alone checken dus.

En heb je hem al wat langer aan laten staan? En bleef hij weigeren?

Beste Knoet,

Ik heb hem voor de zekerheid van de hub afgehaald zodat ik zeker weet dat er geen andere apparaten op storen. Dus alleen de AI50 en mijn laptop hangen aan elkaar met een utp kabel. De spanning dacht ik ook aan, heb hem ook met de motor aan getest zodat ik zeker weet dat de spanning boven de 12 is (was 13 nogwat).
Ergens verslikt het apparaat zich? Heb hem ook in de originele configuratie teruggezet, dus zonder mijn laptop ertussen en ook dan doet hij het tot ongeveer maximaal vier minuten.
Dat is ook hoe ik nu 's nachts vaar, als er een kerstboom aankomt die ik niet thuis kan brengen dan zet ik even de ais aan en lees snel wat ik nodig heb

Hoi Koko, heb hem ook langere tijd aan laten staan, tot een paar uur. Zou hem graag "factory resetten" maar die optie heeft ie niet. Op de datastroom kan je ook zien dat ie eerst de juiste strings doorgeeft, daarna lege strings en daarna stopt ie ook daarmee en komt er niks meer uit.

Die lege strings op het eind zijn $VWVHW, dat is geen AIS data maar komt wel bij hetzelfde IP-adres vandaan. Hoe zit dat?
[edit:]
Krijg je deze output ook als alleen de AIS en je laptop in het netwerk zitten?

Oei, dat is scherp Knoet. Ik had hem inderdaad weer via de hub aangesloten zodat ik niet op z'n kop met mijn laptop aan de directe verbinding hoef. VWVHW gaat over snelheid door het water, wellicht data van de dieptesensor?

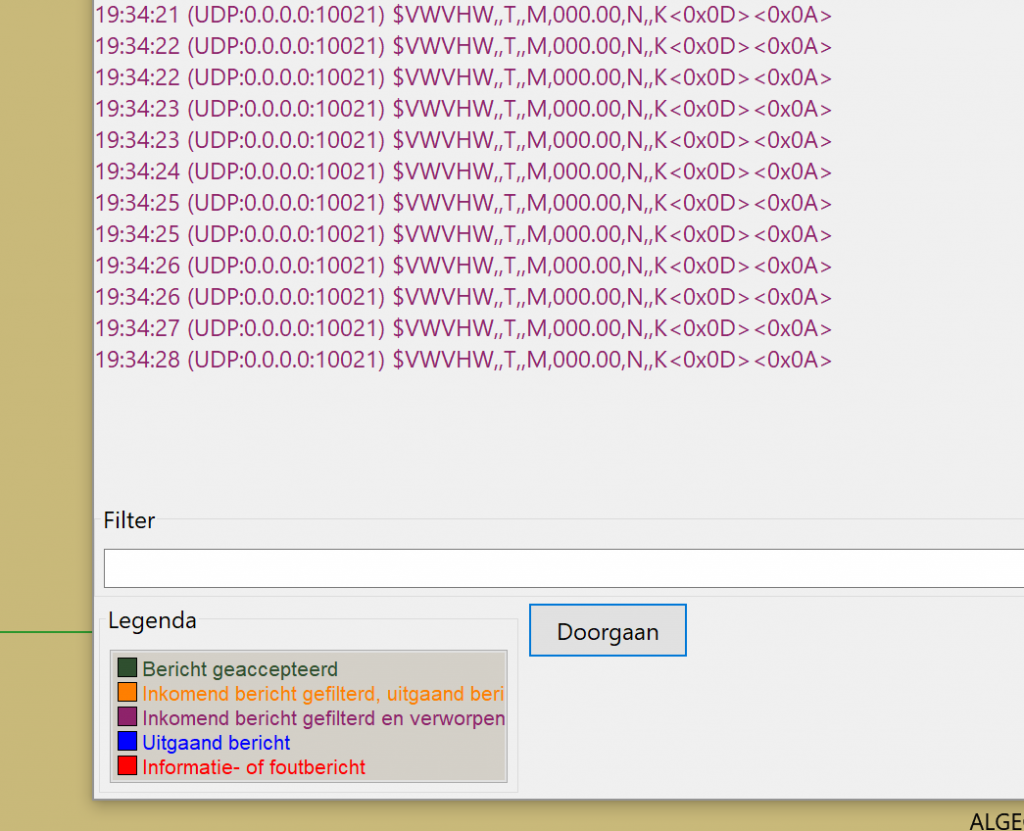

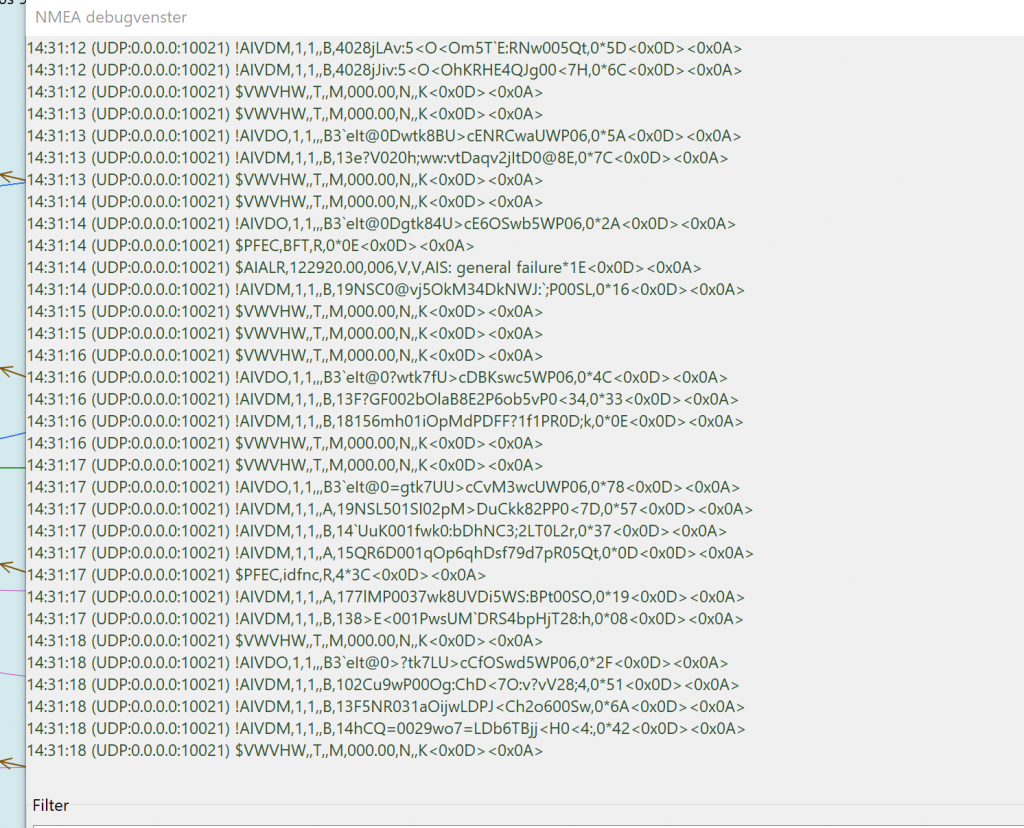

En over het ip adres, de Furuno set werkt via broadcast, het doet er eigenlijk niet toe welk adres er staat, zolang de poort maar goed staat. Heb hem nu weer teruggezet op 0.0.0.0:10021 en na een paar minuten als de ais strings stoppen dan komt alleen die string nog maar door, zie afbeelding bij dit bericht.

hier de afbeelding

Nou, IP-adressen doen er in zoverre wel toe dat je geen apparaten met hetzelfde adres in je netwerk moet hebben. Dan zal minstens één van die apparaten zich beleefd terugtrekken en niets meer zeggen. 172.31.24.3 is de default, dus die zal hij ook gebruiken als je hem op 0.0.0.0 zet. Zeker weten dat er niet nog iets in het netwerk zit met dat adres? Kun je testen door ernaar te pingen terwijl de AIS uit staat.

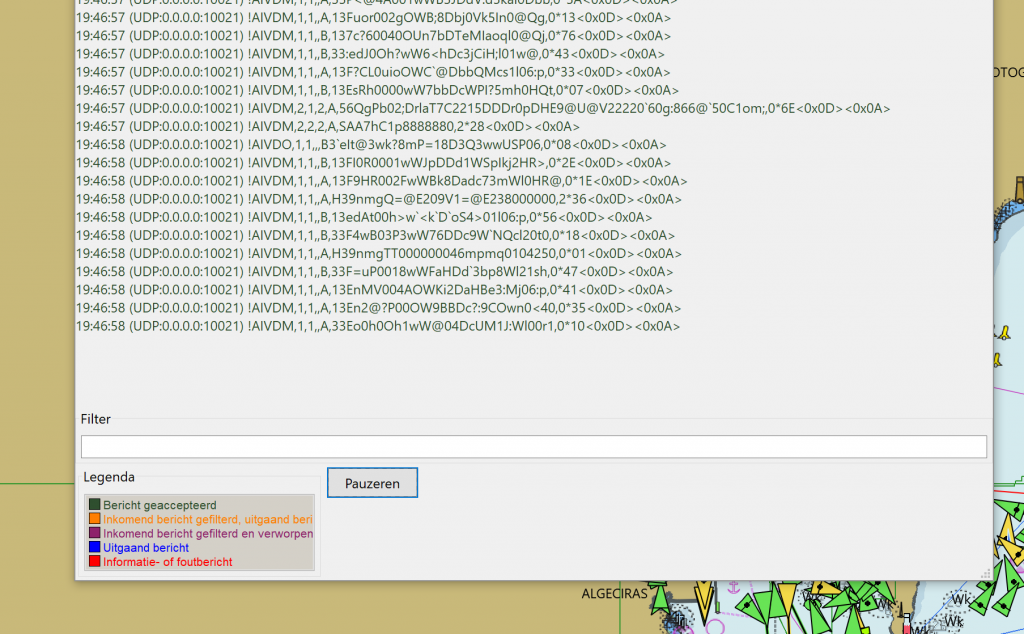

En hier de afbeelding van de reading in OPENCPN met uitsluitend de computer er aan via een directe kabelverbinding. Hij werkt perfect om abrupt te stoppen.

Dat is natuurlijk zo ja, heb ook nog het ipadres van de AIS veranderd om dat uit te sluiten. Maar ik weet inmiddels zeker dat het niet aan het ipadres ligt

Ja, daar heb je duidelijk niet met een ip-conflict te maken. Ik werd even gepuzzled door die VHW data vanaf hetzelfde adres, dat begrijp ik nog steeds niet helemaal maar die multiplext hij kennelijk vanaf de seriële input, maar dat doet hier niet terzake.
Maar zie je iets aan de AIS transponder zelf veranderen op het moment dat dit gebeurt? Een rood lampje o.i.d.? Een lampje bij de netwerkinterface dat stopt met knipperen of branden?

Wat is de status van de led's op de transponder ?

En de Alarm Status in de software, laat dit scherm openstaan om te kijken wat er gebeurd.

Een te hoge antenne reflectie ( TX malfunction) zal er voor zorgen dat het toestel zich uitschakelt, daar eerst maar eens naar kijken.

Er verandert inderdaad wel iets. Als ie functioneert dan knipperen er twee groene LEDs onregelmatig, zodra hij niet meer werkt dan knippert er nog maar één LED (nog steeds wel onregelmatig).
Maar ik vind het vooral zo raar dat ik het apparaat ook niet meer benaderen kan via de netwerkkabel?

Als het apparaat zich uitschakelt zoals henkvd zegt, dan geldt dat wellicht ook voor de netwerkinterface. Heeft er iemand een handleiding bij de hand voor de betekenis van die LEDs? Ik zie bij Furuno op de site wel een FA-50, is dat dezelfde? [edit: in het laatste plaatje noem je FA50, dus dat zal 'm dan wel zijn. Ik ga even de manual lezen, er zit een hoofdstuk troubleshooting in]

henkvd kent het apparaat beter dan ik, dus probeer inderdaad maar eens in het Alarm status scherm te kijken in de 4 minuten dat je hem kunt bereiken. Wellicht maakt dat iets duidelijk.

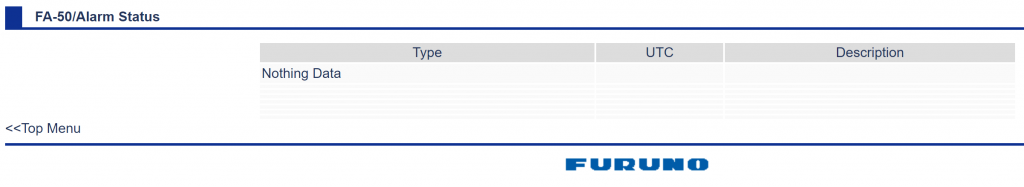

De alarmstatus zegt "nothing data", zie bijlage. Voor wat betreft de LEDs, er zit een led TX en één RX.
Ik weet eigenlijk zeker dat beide LEDs knipperden als hij goed functioneert. Nu knippert alleen de RX led nog maar?

Jullie zijn helden!

Zichzelf uitschakelen dat zou inderdaad iets kunnen zijn. Er is vooralsnog niks met de antenne gebeurt, behalve dat de vlag er tegenaan wapperde met 28 knopen wind. Daar wordt die antenne ook niet beter van wellicht? De antenne staat helemaal achterop de boot, naast een paar zonnepanelen, in een hoek van 10 graden en is ongeveer 230cm lang.

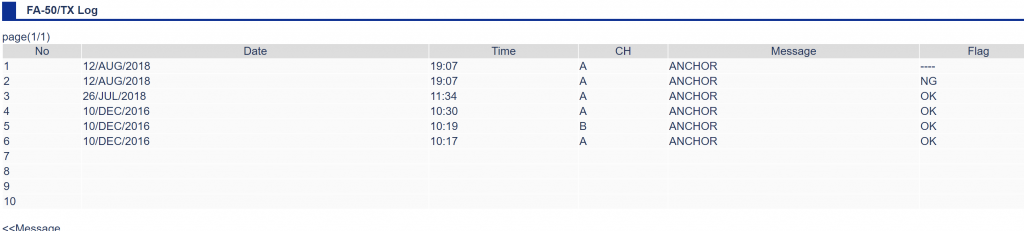

Net het TX log bekeken en geprobeerd een bericht te verzenden. Een paar weken geleden lukte dat, nu niet. carrier problem. Zie bijgaand het log. Het het tweemaal geprobeerd, de eerste is in het log geregistreerd, de tweede kreeg de tijd niet meer, toen was het apparaat alweer bevroren.
