Onderwerp: Victron Multiplus aansluiting 220V~ uitgaand

Victron Multiplus aansluiting 220V~ uitgaand 07 okt 2018 14:48 #985562

  • samvh
  • samvh's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 53
Een vraag voor de gebruikers van deze lader/converter:
De driepolige aansluitstekker voor de uitgaande 220V is tweedelig: een vrouwtje aan de binnenzijde en een mannetje aan de buitenzijde. Ik moest deze stekker vervangen omdat er overbelasting had plaatsgevonden, de nul-aansluiting was verhit geweest en verkoold. Dit verbaasde me omdat er een limitering van 16A is, je zou zeggen dat de stroom automatisch begrensd wordt. Misschien dat sprake is geweest van een slecht contact.
Bij demontage van de binnenstekker werd ik verrast door een loskomend componentje dat ik niet had opgemerkt: een blauw bolletje met twee pootjes. Het moet óf tussen de nul en de aarde gezeten hebben óf tussen de fase en de aarde. Het lijkt me dat het dient voor ontstoring oid van de kunstmatige wisselstroom. Wie weet hoe het zit?

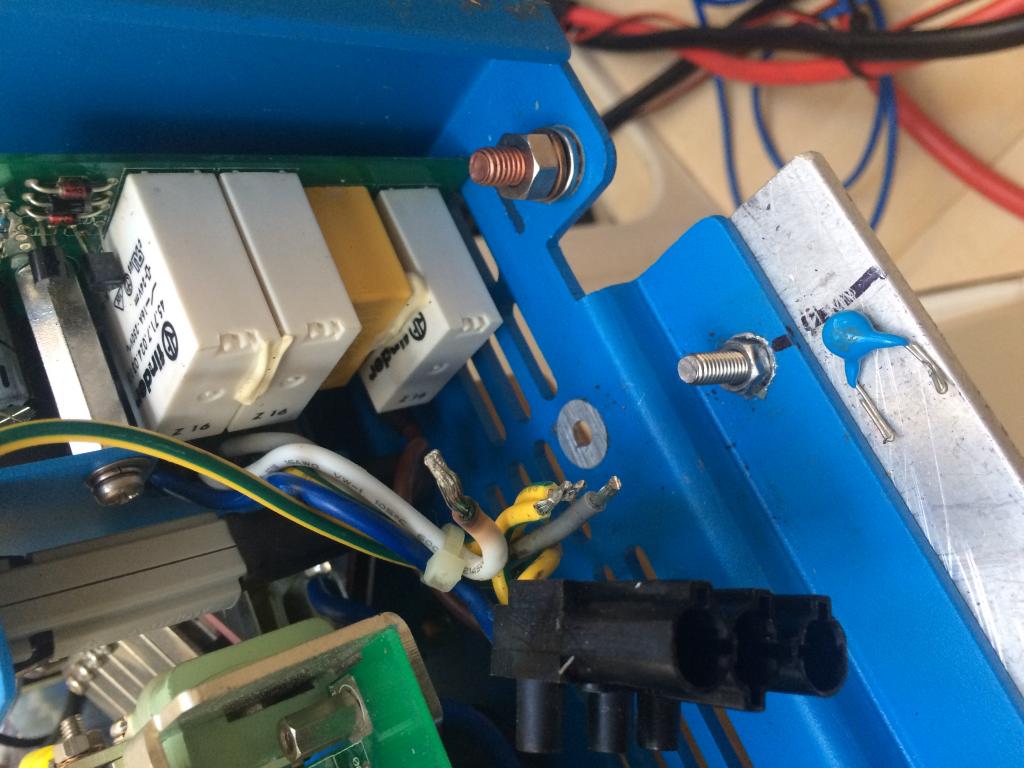

Op de foto is het onderdeeltje te zien aan de onderzijde.
Bijlagen:
Zeilt met de Janne, een 44ft alu Koopmans, gedurende 2 jaar rond de eilanden van de Noorse Zee
Laatst bewerkt: 07 okt 2018 14:52 door samvh.
Alleen ingelogde leden kunnen reageren.

Victron Multiplus aansluiting 220V~ uitgaand 07 okt 2018 15:01 #985564

  • roozeboos
  • roozeboos's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 17148
Dat is een varistor, die beschermt tegen overspanning. maar in verhouding is het maar een kleintje.
Zo te zien zat ie geklemd, en niet gesoldeerd.
Staat er nog wat op?
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

Victron Multiplus aansluiting 220V~ uitgaand 07 okt 2018 15:07 #985567

  • samvh
  • samvh's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 53
Maar waar zit ie: tussen aarde en nul of aarde en fase? Hij zat gewoon meegeklemd bij de draadaanslyiting van de stekker. Maar uit beeld...
Ik heb hem nu gemonteerd tussen fase en aarde, wachtend op een antwoord. 50% kans goed. Kan dus niet even lezen wat er op staat.
Zeilt met de Janne, een 44ft alu Koopmans, gedurende 2 jaar rond de eilanden van de Noorse Zee
Laatst bewerkt: 07 okt 2018 15:09 door samvh.
Alleen ingelogde leden kunnen reageren.

Victron Multiplus aansluiting 220V~ uitgaand 07 okt 2018 15:08 #985568

  • roozeboos
  • roozeboos's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 17148
nul en fase.
maar nogmaals, het lijkt me een wat kleine. maar hij kan nergens anders uitgevallen zijn neem ik aan?
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Laatst bewerkt: 07 okt 2018 15:08 door roozeboos.
Alleen ingelogde leden kunnen reageren.

Victron Multiplus aansluiting 220V~ uitgaand 07 okt 2018 15:10 #985571

  • samvh
  • samvh's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 53
Hij kan niet tussen nul en fase gezeten hebben. Daarvoor is de afstand tussen de pootjes te klein...
Altijd lastig: je bent iets aan het demonteren en dan valt onverwacht iets tussen je voeten.. ik nam aan dat het los kwam met het losmaken van de stekker.
Zeilt met de Janne, een 44ft alu Koopmans, gedurende 2 jaar rond de eilanden van de Noorse Zee
Laatst bewerkt: 07 okt 2018 15:13 door samvh.
Alleen ingelogde leden kunnen reageren.

Victron Multiplus aansluiting 220V~ uitgaand 07 okt 2018 15:12 #985572

  • roozeboos
  • roozeboos's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 17148
nee, ik denk ook dat ie echt ergens anders vandaan gekomen is.
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

Victron Multiplus aansluiting 220V~ uitgaand 07 okt 2018 15:36 #985577

  • WADnWIND
  • WADnWIND's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 14576
Ik ben wel van mening met Rooz dat hij geklemd heeft gezeten. Ook tussen fase en nul.
Mogelijk dus geklemd in de WCD.

Inderdaad een kleintje.

Is er nog text leesbaar?

Gepost met de officiële Zeilersforum-app
Communiceren kost soms geld, niet communiceren kost vaak meer.....
- Echte schippers dragen nooit een rode broek.........
Alleen ingelogde leden kunnen reageren.

Victron Multiplus aansluiting 220V~ uitgaand 07 okt 2018 15:46 #985578

  • samvh
  • samvh's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 53
Het is een brede stekker. Fase en nul zitten ver uit elkaar. Die afstand kon het dingetje niet overbruggen.
Ik zal hem lis maken om te lezen welke specs er op staan.
Zeilt met de Janne, een 44ft alu Koopmans, gedurende 2 jaar rond de eilanden van de Noorse Zee
Alleen ingelogde leden kunnen reageren.

Victron Multiplus aansluiting 220V~ uitgaand 07 okt 2018 17:43 #985629

  • WADnWIND
  • WADnWIND's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 14576
Zat hij bij de aansluitingen op de printplaat?

Gepost met de officiële Zeilersforum-app
Communiceren kost soms geld, niet communiceren kost vaak meer.....
- Echte schippers dragen nooit een rode broek.........
Alleen ingelogde leden kunnen reageren.

Victron Multiplus aansluiting 220V~ uitgaand 07 okt 2018 17:44 #985631

  • WADnWIND
  • WADnWIND's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 14576
Het kan ook nog een tempsensor zijn (ptc/ntc) die op de print aangesloten was?

Gepost met de officiële Zeilersforum-app
Communiceren kost soms geld, niet communiceren kost vaak meer.....
- Echte schippers dragen nooit een rode broek.........
Alleen ingelogde leden kunnen reageren.

Victron Multiplus aansluiting 220V~ uitgaand 07 okt 2018 17:57 #985640

  • samvh
  • samvh's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 53
Wat is een WCD?

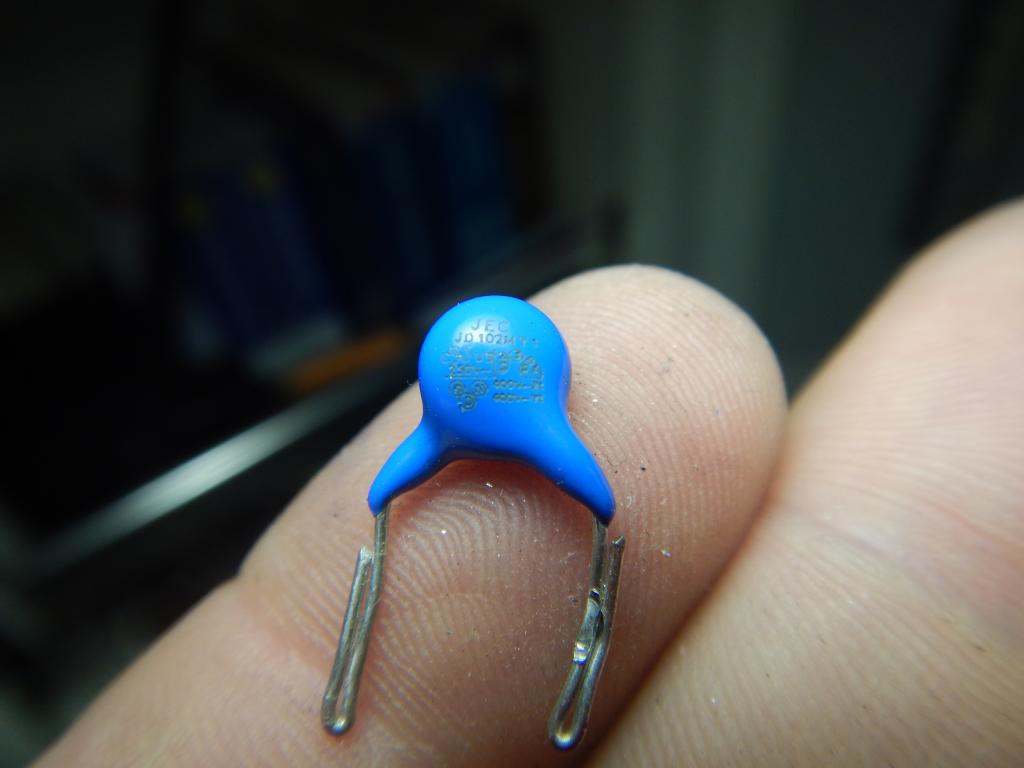

Waar hij geklemd zat weet ik uiteraard niet, anders was er immers geen probleem geweest. Als er iets los valt terwijl ik de draden van de stekker aan het losdraaien ben, is mijn eerste aanname dat het meegeklemd zat met één paar van die draden. Er zit geen soldeer aan, dus komt niet van een printplaat vallen. Bijgaand foto van het opschrift dat met het blote oog niet zichtbaar is. Overigens zie ik nu op de foto dat er maar op één pootje een schroefindruk te zien is.
Bijlagen:
Zeilt met de Janne, een 44ft alu Koopmans, gedurende 2 jaar rond de eilanden van de Noorse Zee
Laatst bewerkt: 07 okt 2018 18:01 door samvh.
Alleen ingelogde leden kunnen reageren.

Victron Multiplus aansluiting 220V~ uitgaand 07 okt 2018 18:49 #985663

  • WADnWIND
  • WADnWIND's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 14576
Een WCD is een wandcontactdoos, dus de uitgaande 220 aansluiting.

Het lijkt meer op een ontstoor-condensator van 1nF, met alle keurmerken er op.
Er staat een spanning op vermeld van 250 V?

Als dat met het blote oog niet zichtbaar is, ben je vast boven de 40? :laugh:

Ik gebruik daar "cozy magnifier" voor onder android. ;)
Communiceren kost soms geld, niet communiceren kost vaak meer.....
- Echte schippers dragen nooit een rode broek.........
Laatst bewerkt: 07 okt 2018 18:51 door WADnWIND.
Alleen ingelogde leden kunnen reageren.

Victron Multiplus aansluiting 220V~ uitgaand 07 okt 2018 18:56 #985672

  • roozeboos
  • roozeboos's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 17148
M.i. is het ee typische varistor.
Maar met die afmeting meer voor 12 volt.
230vac types zijn 15 a 20 mm groot, anders ploft ie meteen...
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

Victron Multiplus aansluiting 220V~ uitgaand 07 okt 2018 19:16 #985680

  • samvh
  • samvh's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 53
Als ik de code JC JD102M google krijg ik chinees, maar het is kennelijk een AC capacitor.
Ok. Blijft de vraag open staan met wélke draden hij verbonden moet zijn.
Zeilt met de Janne, een 44ft alu Koopmans, gedurende 2 jaar rond de eilanden van de Noorse Zee
Alleen ingelogde leden kunnen reageren.

Victron Multiplus aansluiting 220V~ uitgaand 07 okt 2018 19:18 #985682

  • samvh
  • samvh's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 53
WADnWIND schreef :
Een WCD is een wandcontactdoos, dus de uitgaande 220 aansluiting.

Het lijkt meer op een ontstoor-condensator van 1nF, met alle keurmerken er op.
Er staat een spanning op vermeld van 250 V?

Als dat met het blote oog niet zichtbaar is, ben je vast boven de 40? :laugh:

Ik gebruik daar "cozy magnifier" voor onder android. ;)

Geen normaal mens kan dit lezen zonder vergrootglas
Maar goed het is een 239V AC capacitor.
Zeilt met de Janne, een 44ft alu Koopmans, gedurende 2 jaar rond de eilanden van de Noorse Zee
Alleen ingelogde leden kunnen reageren.

Victron Multiplus aansluiting 220V~ uitgaand 07 okt 2018 19:33 #985693

  • WADnWIND
  • WADnWIND's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 14576
Niet dat het mij uitmaakt wat jullie het vinden dat het is, maar ik denk dat dit redelijk in de buurt komt:

www.jecco.cn/en/product.php?sid=54

Ik zou er maar vanuit gaan dat het een echte Y1 ontstoorcondensator is en geen VDR.

Exact zoals ik schreef, een 1nF condensator van 7mm diameter.

Een bril zou helpen :laugh:

Er staan n.l. allerlei keurmerken op, om hem op de netspanning te mogen aansluiten. Op een VDR staat niet zo veel, we hebben er maar 100 liggen. ;)
Communiceren kost soms geld, niet communiceren kost vaak meer.....
- Echte schippers dragen nooit een rode broek.........
Laatst bewerkt: 07 okt 2018 19:35 door WADnWIND.
Alleen ingelogde leden kunnen reageren.

Victron Multiplus aansluiting 220V~ uitgaand 07 okt 2018 19:36 #985694

  • roozeboos
  • roozeboos's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 17148
Ik zou hem eruit laten.
Dat is beter dan verkeerd aansluiten.
De doorgebrande nuldraad is overigens veel gevaarlijker dan dat varistortje.
Heeft zelfs in het relais staan smelten.
Dat is wel een serieus punt van aandacht wat mij betreft.
Een zekering had daar in moeten grijpen...
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

Victron Multiplus aansluiting 220V~ uitgaand 07 okt 2018 19:47 #985698

  • WADnWIND
  • WADnWIND's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 14576
Even offtopic

In dergelijke gevallen gebruik ik dus de smartfoon met de eerder genoemde app.

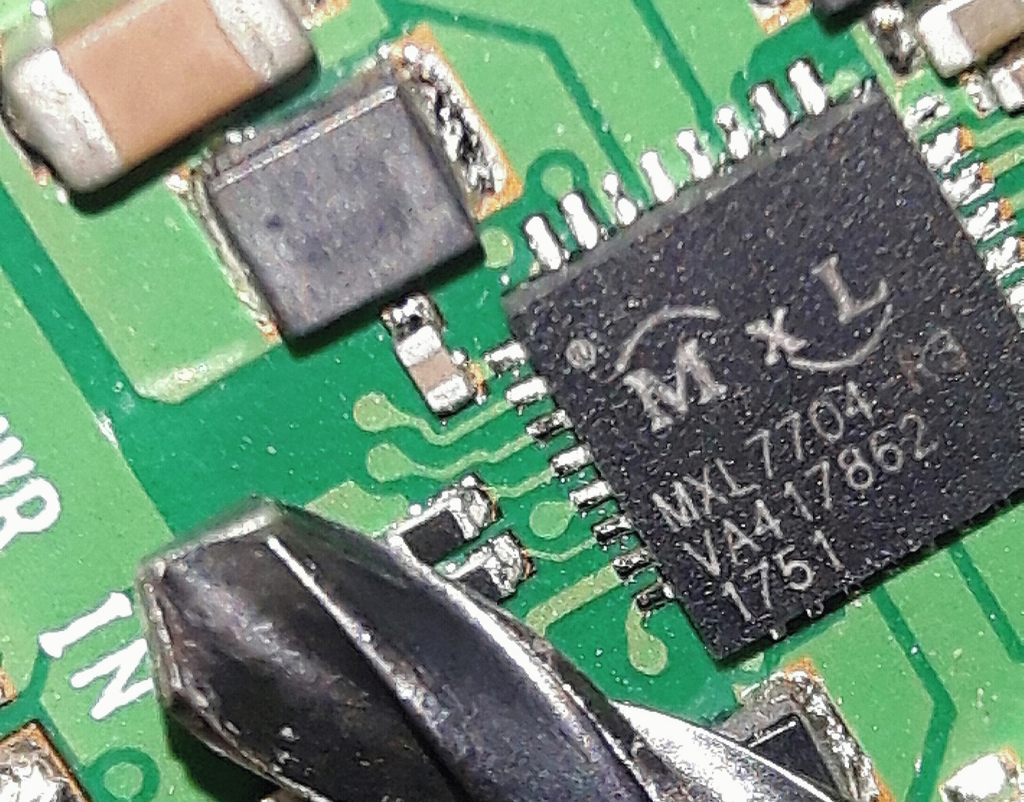

Je krijgt dan uit de losse hand dit soort resultaten:



Het boortje is 3mm.

In dit geval voor elektronica, maar ook uitstekend voor alles wat klein is, prima hulpmiddel
Communiceren kost soms geld, niet communiceren kost vaak meer.....
- Echte schippers dragen nooit een rode broek.........
Alleen ingelogde leden kunnen reageren.

Victron Multiplus aansluiting 220V~ uitgaand 08 okt 2018 06:53 #985763

  • FKZ
  • FKZ's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 535
Je kan ook victron een berichtje sturen met de vraag waar die hoort te zitten. Meestal geven ze snel antwoord op dat soort vragen is mijn ervaring.
Alleen ingelogde leden kunnen reageren.

Victron Multiplus aansluiting 220V~ uitgaand 08 okt 2018 09:07 #985796

  • samvh
  • samvh's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 53
Ja, aardige dame van repairs ad lijn gehad. Het dingetje zit tussen fase en aarde. Had ik!
Zeilt met de Janne, een 44ft alu Koopmans, gedurende 2 jaar rond de eilanden van de Noorse Zee
Alleen ingelogde leden kunnen reageren.

Victron Multiplus aansluiting 220V~ uitgaand 08 okt 2018 09:13 #985799

  • roozeboos
  • roozeboos's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 17148
Opgelost, ik zat er naast dus, sorry voor de verwarring.
Hadden ze nog suggesties over de doorgebrande draad?
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

Victron Multiplus aansluiting 220V~ uitgaand 08 okt 2018 17:28 #985943

  • henkvd
  • henkvd's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2824
roozeboos schreef :
Hadden ze nog suggesties over de doorgebrande draad?

Slecht contact in de veredelde kroonsteen connector.
