Onderwerp: Wie kan helpen met samenh cyrix relais en solar

Ik heb mijn zonnepanelen vervangen van 2*30 naar *100w met een victron smart Solar regelaar. In de bestaande situatie heb ik 3 gescheiden accubanken. De acculader heeft 3 uitgangen en laadt apart. De alternator laadt via een vetus accuwacht alle 3 apart en tachter de Solar en voor de vetus zit een slim relais dat verdeelt en bij en afschakelt en kan druppelen. Los van elkaar begrijp ik de systemen, maar samen snap ik het niet meer.
Met 60w kon er niet zoveel mis gaan en liep het ook prima maar met 200w moet het goed. De victron mppt stelt ook andere eisen dan de oude pwm.
Wie kan mij helpen om hier overzicht in te krijgen in Hellevoetsluis of Gouda. Evt tegen betaling.

Groet
Feike

Het draait sinds gisteren. Besloten de bestaande laad-situatie niet meer te volgen en opnieuw op te bouwen.
Ik heb de PWM lader eruit gehaald, alle laadstroom vanuit de zonnepanelen losgehaald van de vetus battery watch (zat aan alternator).

Eerst alles open en in kaart gebracht. Dat levert een hoop tekeningetjes op en veel duidelijkheid. Gemerkt dat ik een beter label apparaatje nodig heb voor de kabels en dat schrijven op tape niet houdt .

Dan 2 cyrix relais geistalleerd, direct op de accus beide met een goede zekering. Van accu 1 naar 2 en van 2 naar 3. Als 1 vol is wordt 2 pas bijgeladen, zelfde bij 2 naar 3. Hoewel dat nodig is heb ik dezelfde dikte accu kabel genomen als de rest. Dat circuit werkt, ook als verder alle spanning van het systeem af is, het zit gezekerd voor de hoofdschakelaars. Het werkt ook goed wanneer de acculader alle 3 de accus separaat laadt en wanneer de vetus aan de gang gaat.

De solar MPPT lader zit direct op accu 1. Is die vol dan gaan de cyrixen verder door.
De panelen staan in serie. Gisteren met grijs regenachtig weer kwam daar 40v 20W uit.
Wannneer de acculader bij staat gaat de mppt op druppelstand.

De accus er uit gehad om de kabels goed te kunnen volgen.
Wet van behoud van ellende, 1 van de accu's stuiterde te hard op zijn plekje (auw) en geeft nu maar 10.x V in rust (de oudste, ergens rond 5 a 7 jaar oud). Vervangen dus.

Victron in Bodegraven heeft me fantastisch geholpen met advies, dubbelcheck en kabels/ogen persen. Fijne winkel.

De cyrixen en zekeringen zitten op een plankje van 20 bij 7 cm, nu nog een spatwaterdicht boxje googelen zodat het mooi droog, onbeschadigd en schoon blijft.

Goed bezig! Maar wij willen foto's zien...

Okee Okee, het is koud, donker en het regent en de buren vragen zich af welke rare man op dit moment foto's in zijn boot aan het maken is. Kortom, ze komen er aan hoor die foto's. het zullen geen beste zijn.

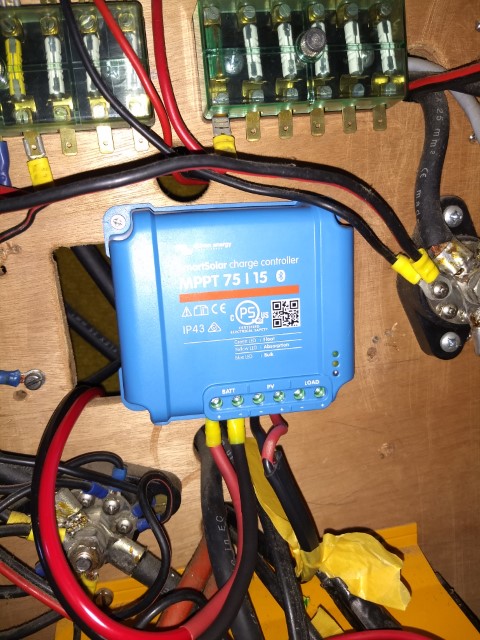

victron solar lader, panelen en accu aangesloten, gebruikers nog niet

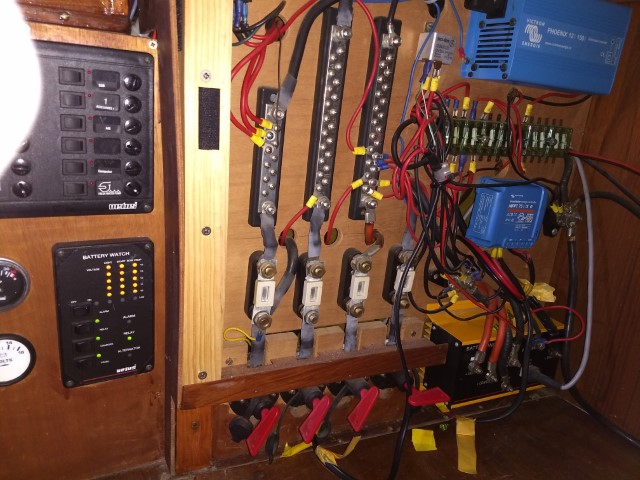

de georganiseerde warboel na de hoofdschakelaars

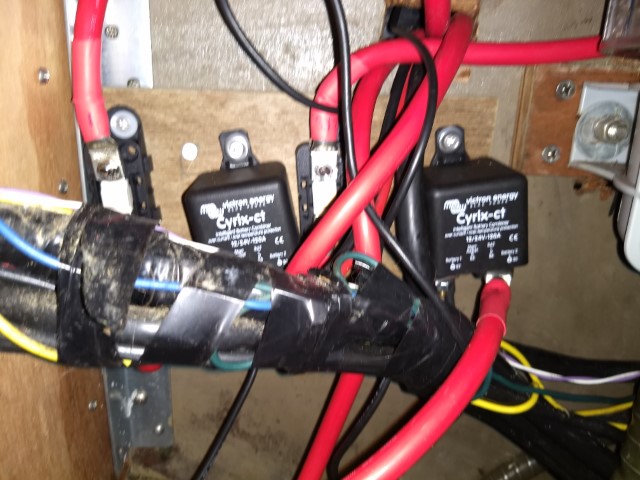

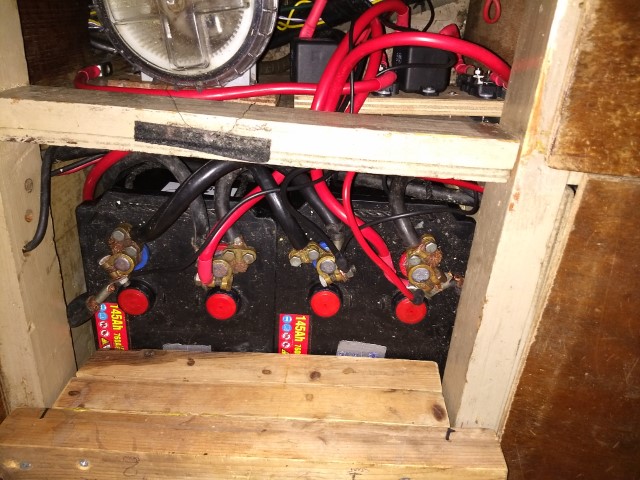

cyrix van accu 1 naar 2 en van 2 naar 3 (3 zit aan de andxere kant van de motorkist


in detail, tijdelijk vastgezet, nog in een spatwaterdicht kunststof kastje zetten. De kabelboom loopt er een stukje voor langs
