Onderwerp: betaalbare uitbreiding van je Pi met optocouplers

betaalbare uitbreiding van je Pi met optocouplers 12 okt 2018 12:45 #987242

  • Pino2
  • Pino2's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7
Hoi allemaal,

uit eerdere berichten las ik dat het handig is om optocouplers toe te passen bij het gebruik van een Pi aan boord. In een youtube filmpje van Andreas Spiess:
Kwam ik rond 10:57 dit tegen:Armtronix Isolated I/O Module for Raspberry Pi

Zelf heb ik hier geen ervaringen mee. Maar het leek mij handig om te delen met jullie.

groeten van Pino
Alleen ingelogde leden kunnen reageren.

betaalbare uitbreiding van je Pi met optocouplers 12 okt 2018 12:58 #987247

  • roozeboos
  • roozeboos's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 17160
Zo te zien zijn deze optocouplers toe te passen voor het isoleren van dgitale ingangen.
Aan/uit.
Dus niet de seriele data die wij gebruiken voor het ontvangen van de boordgegevens!

De rpi heeft ook maar 1 seriele poort, dan zou er daan één op moeten zitten.
En dan zit je nog met het doorgeven van 38400 bits per seconde. Dat is te snel voor veel optocouplers.
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

betaalbare uitbreiding van je Pi met optocouplers 12 okt 2018 13:24 #987252

  • Pino2
  • Pino2's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7
Duidelijk, bedankt voor de toelichting.
Alleen ingelogde leden kunnen reageren.

betaalbare uitbreiding van je Pi met optocouplers 12 okt 2018 18:11 #987364

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3117

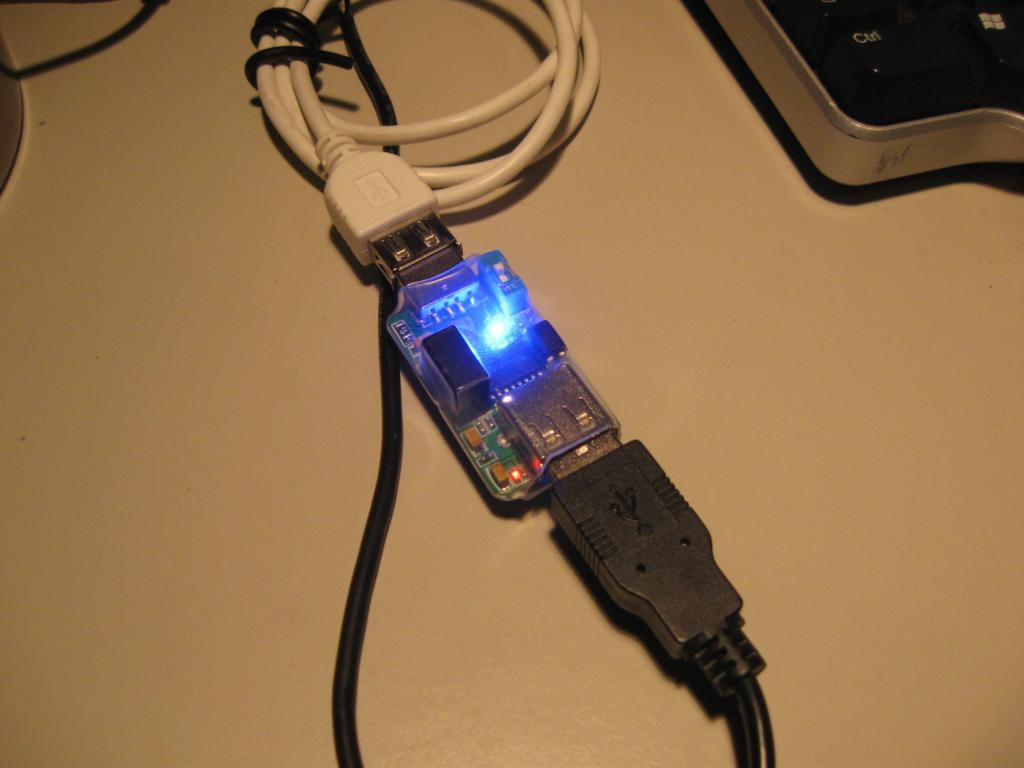

Je kunt ook een magnetische scheiding aanbrengen. Boardjes kosten circa € 10,-.

Hier enige tijd getest en die werken ook prima.

Om bepaalde redenen heb ik nu Actisense opto koppelingen. Maar die magnetisch dingen werken ook best goed. Zijn gewoon losse boardjes met een plastic beschermlaag.

Bram
Alleen ingelogde leden kunnen reageren.

betaalbare uitbreiding van je Pi met optocouplers 05 nov 2018 15:28 #994107

brambo schreef :
Je kunt ook een magnetische scheiding aanbrengen. Boardjes kosten circa € 10,-.

Hier enige tijd getest en die werken ook prima.

Maar die magnetisch dingen werken ook best goed. Zijn gewoon losse boardjes met een plastic beschermlaag.

Bram

Heb je een voorbeeld van zo'n boardje?
Voor wie niet weet welke richting hij op wil varen, bestaat geen gunstige wind.
Alleen ingelogde leden kunnen reageren.

betaalbare uitbreiding van je Pi met optocouplers 05 nov 2018 15:35 #994108

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3117
Beste B,

er heb er destijds een paar besteld. Heb er nog wel een over, dan kun je het zo proberen. Bij mij werkte het goed. Dingen zijn wel wat simpel uitgevoerd.

Het zijn een soort scheidingstrafootjes.



Groet,


Bram
Alleen ingelogde leden kunnen reageren.

betaalbare uitbreiding van je Pi met optocouplers 06 nov 2018 06:35 #994305

Hoe weet je dat ze hun werk doen?
Bij mij werken ze in een projectje niet, ik heb een arduino die gevoed wordt en communiceert via de USB met een raspberry pi, nu moet de arduino een digitale potmeter bedienen die in het voedingsnet zit, dat werkt wel los van de pi maar zodra ik de USB aansluit werkt het niet meer,ik dacht ok dan die optocoupler er tussen, maar dat maakt geen verschil. Als ik de pi aan een galvanisch gescheiden voeding aansluit werkt het wel zowel met als zonder de optocoupler.
Ik heb sterk de indruk dat die optocoupler helemaal niet echt galvanisch scheid!
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
Alleen ingelogde leden kunnen reageren.

betaalbare uitbreiding van je Pi met optocouplers 06 nov 2018 08:34 #994337

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3117
Beste ZP,

ik kan het ook niet controleren of dingen hun werk doen. Maar hier iets over de chipsets Adum3160 en Adum160


USB Isolators
Based on Analog Devices' proprietary iCoupler® technology, the USB 2.0 compliant ADuM3160 and ADuM4160 are fully isolated to 1.5 Mbps and 12 Mbps, and have been developed to lower system cost, reduce design size, and decrease design time, all while meeting the most demanding medical and industrial standards.


Je hebt natuurlijk wel een serieel/usb omzetter nodig. Er is echter een groot prijsverschil tussen deze opzet ten opzichte die van Actisense.

Zover ik het heb kunnen proberen is de data overdracht prima.

Dingen zijn wat simpel uitgevoerd, maar kosten ook erg weinig.

Groet,


Bram
Laatst bewerkt: 06 nov 2018 08:35 door brambo.
Alleen ingelogde leden kunnen reageren.

betaalbare uitbreiding van je Pi met optocouplers 06 nov 2018 08:39 #994340

  • Wadloper
  • Wadloper's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 16437
roozeboos schreef :
En dan zit je nog met het doorgeven van 38400 bits per seconde. Dat is te snel voor veel optocouplers.

Tussen mijn AIS-ontvanger en mijn Pipo zit een een losse optocoupler. Werkt probleemloos.
Zo'n Chinees ding in een eigen behuizinkje, gewoon opgenomen in de kabel tussen beide genoemde apparaten.
Laatst bewerkt: 06 nov 2018 08:41 door Wadloper.
Alleen ingelogde leden kunnen reageren.

betaalbare uitbreiding van je Pi met optocouplers 06 nov 2018 09:13 #994347

  • roozeboos
  • roozeboos's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 17160
ik zeg ook "veel"
Je hebt de mazzel dat er dan een snelle in zit. Het gros is echter veel te langzaam.
Dat is ook geen probleem, meestal is het enkel een input scheiden. Die wisselen niet zo snel.
Data overdracht op 38400 of zelfs 56700 is echt wel een uitdaging met een normale opto coupler.
Er zijn betere alternatieven dan opto, zoals bijvoorbeeld de icoupler ADUMxx serie van analog devices. Snel zat, maar die zijn dan wel weer wat duurder.
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

betaalbare uitbreiding van je Pi met optocouplers 06 nov 2018 12:05 #994368

roozeboos schreef :
ik zeg ook "veel"
Je hebt de mazzel dat er dan een snelle in zit. Het gros is echter veel te langzaam.
Dat is ook geen probleem, meestal is het enkel een input scheiden. Die wisselen niet zo snel.
Data overdracht op 38400 of zelfs 56700 is echt wel een uitdaging met een normale opto coupler.
Er zijn betere alternatieven dan opto, zoals bijvoorbeeld de icoupler ADUMxx serie van analog devices. Snel zat, maar die zijn dan wel weer wat duurder.

Ik krijg het verdeel en heers gevoel.....

Noem eens een serieel/NMEA naar USB optocoupler (eindproduct) die niet snel genoeg is?
(ik ken er geen?)
Er zijn echter niet zoveel optocouplers op dat gebied in de handel, bij de industriële duurdere varianten staat echt wel bij tot welke baudrate ze aankunnen.
(Ik heb ze wel mag mag ze hier niet noemen omdat het een eigen product is)

Op het gebied van USB naar USB optocouplers ken ik het probleem wel van vroeger, dan heb je het ook niet over een baudrate van 38400 (baudrate = bps = bits per seconde = bits/s) maar bij USB2.0 over 480 Mbits/s dat is een baudrate van 480.000.000 !!!!
Je had USB optocouplers USB1 en USB 1.1 (1,5 Mbit/s en 12 Mbit/s) en die werken niet als je hem tussen 2 USB2.0 apparaten zet.( of de versie 1 tussen 2 versies 1.1)
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
Laatst bewerkt: 06 nov 2018 12:08 door Zeilprutser.
Alleen ingelogde leden kunnen reageren.

betaalbare uitbreiding van je Pi met optocouplers 06 nov 2018 12:36 #994376

Heb maar weer eens gegoogled op USB isolator en vindt ff snel nog steeds alleen het type t/m USB 1.1 Full speed 12Mbits/s ze noemen die dan USB 2.0 compatible dat geld ook voor die ADuMXX serie.
Voor de meeste toepassingen gaat dat aan boord echter qua data snelheid wel goed.
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
Alleen ingelogde leden kunnen reageren.

betaalbare uitbreiding van je Pi met optocouplers 06 nov 2018 12:47 #994381

  • roozeboos
  • roozeboos's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 17160
ik blijf erbij dat het bordje wat TS voorstelt naar mijn mening niet voldoende presteert om 38400 bps te verwerken.
Ook al omdat deze ontworpen is voor normaal I/O.
En daar ging het volgens mij om.
Het usb gekwetter is off topic..
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Laatst bewerkt: 06 nov 2018 12:47 door roozeboos.
Alleen ingelogde leden kunnen reageren.

betaalbare uitbreiding van je Pi met optocouplers 06 nov 2018 13:16 #994390

Daar heb jij gelijk, daarom komen wij met alternatieven, ik reageerde op jouw antwoord op Lodewijk.
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
Laatst bewerkt: 06 nov 2018 13:19 door Zeilprutser.
