Onderwerp: Blokkeringsdiode zonnepaneel

Blokkeringsdiode zonnepaneel 03 dec 2018 21:05 #1002311

Op de controller die ik bij de Rutland 914i windgenerator heb ontvangen kun je ook zonnepanelen aansluiten.

In de handleiding van de controller (de HRSi) staat :
"Monteer altijd een geschikte blokkeringsdiode aan op elke zonnepaneel aansluiting."
Beetje krom Nederlands...maar goed...

Gegoogled.....maar kan miet vinden wat nou precies een blokkeringsdiode is.
Moet je trouwens op zowel de min als de plus elk een diode aansluiten?

Oh ja...wat ik ook vreemd vind...blokkeringsdiode....een diode blokkeert toch sowieso?
Één kant op toch ? Ik heb slechts gebrekkige kennis van electronica. :blush:
Enne....moet je ook de diode afstemmen op her vermogen dat het paneel levert?
Zo ja...welke moet ik dan hebben voor een 100 Wp paneel?

Vinni
Er valt altijd wel wat te zeiken......
Laatst bewerkt: 03 dec 2018 21:10 door AccountVerwijderd12.
Alleen ingelogde leden kunnen reageren.

Blokkeringsdiode zonnepaneel 03 dec 2018 22:14 #1002327

  • Tony2920
  • Tony2920's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 6003
Ik denk dat ze de term blokeringsdiode zelf hebben uitgevonden, om aan te geven wat de functie van de diode is. Het blokeren dat er vanuit de accu naar het zonnepaneel stroom gaat vloeien zodra het donker wordt.
Je hoeft maar 1 blokeringsdiode te steken, in de plus kant van het zonnepaneel naar de windgenerator toe.
De diode moet de maximale spanning aankunnen die op het systeem zal komen te staan.
Neem daar toch maar een hogere spanning voor, 24V lijkt me het minimale.
En moet in staat zijn de maximale stroom van je zonnepaneel door te laten.
100W / 12 V = 8,333333 A. Neem hier ook een grote marge en ga bvb naar 10A

Dan zoek je dus een diode die 24 V sperspanning kan hebben en 10A stroom kan verdragen.
Dat zou mijn eerste insteek zijn. Als het kan nog iets hoger gaan.

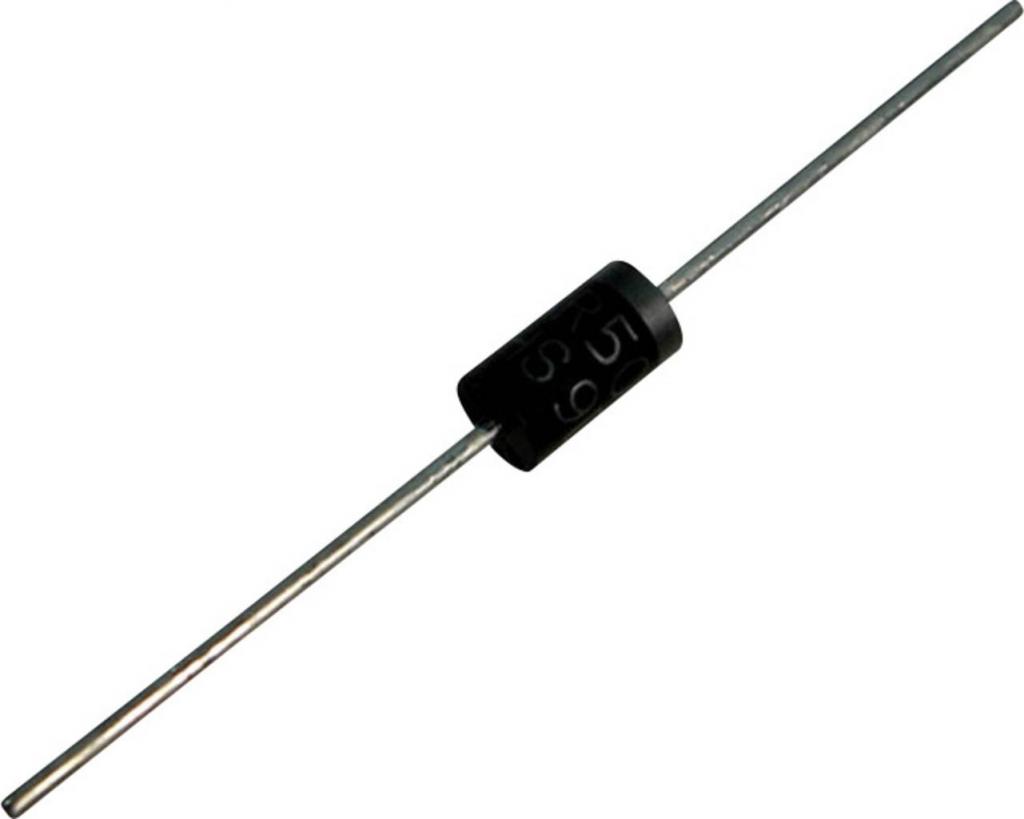

Even gezocht en vind deze alleen als voorbeeld
Diode voor zonnepaneel

Wordt aangegeven als diode voor zonnepaneel dus gaan we in de goede richting.

www.conrad.be/p/panjit-sbm1045...-enkelvoudig-1304997
Of deze .
I run a tight . . .
Shipwreck !
Laatst bewerkt: 03 dec 2018 22:20 door Tony2920. Reden: Bijvoegen extra link
Alleen ingelogde leden kunnen reageren.

Blokkeringsdiode zonnepaneel 04 dec 2018 00:05 #1002333

  • zapp
  • zapp's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 563
Houd er rekening mee dat een diode (in de doorlaatrichting) altijd wel wat spanningsverlies geeft.
Alleen ingelogde leden kunnen reageren.

Blokkeringsdiode zonnepaneel 04 dec 2018 06:03 #1002340

Dank jullie. Kreeg in de PB ook al adviezen.
Blijkt om een zogenaamde Schottkydiode te gaan.
Die schijnt ook minder spanningsval te hebben.

Dus een Schottkydiode van 24V/10A.

Vinni
Er valt altijd wel wat te zeiken......
Alleen ingelogde leden kunnen reageren.

Blokkeringsdiode zonnepaneel 04 dec 2018 06:29 #1002342

Overigens....hoe sluit je zo'n diode aan?
Ik weet dat je'm maar in één richting kan installeren.
Dus welke kant richting de controller c.q. welke kant richting het zonnepaneel?



Vinni
Er valt altijd wel wat te zeiken......
Alleen ingelogde leden kunnen reageren.

Blokkeringsdiode zonnepaneel 04 dec 2018 06:49 #1002345

  • PvO
  • PvO's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3504
Volgens mij is zo'n diode bij de meeste panelen al voorzien.
Thalassa
Hunter 27
Alleen ingelogde leden kunnen reageren.

Blokkeringsdiode zonnepaneel 04 dec 2018 07:12 #1002352

  • WADnWIND
  • WADnWIND's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 16669

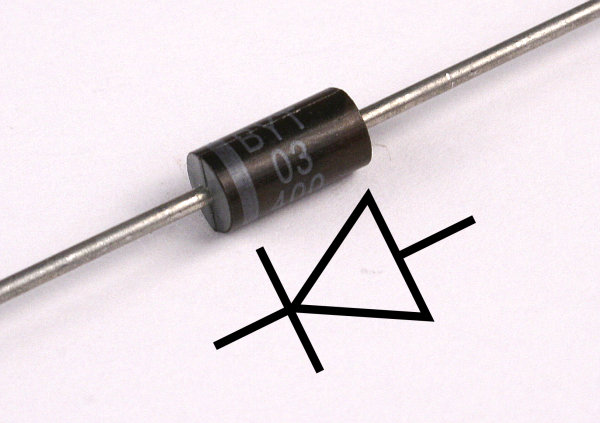

De pijlpunt wijst de doorlaatrichting aan.
De dwarsstreep van het symbool is het witte bandje om de behuizing.
Communiceren kost soms geld, niet communiceren kost vaak meer.....

Echte schippers dragen nooit een rode broek.
Alleen ingelogde leden kunnen reageren.

Blokkeringsdiode zonnepaneel 04 dec 2018 07:53 #1002366

  • Sprokkie
  • Sprokkie's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3030
Vinni schreef :
Dank jullie. Kreeg in de PB ook al adviezen.
Blijkt om een zogenaamde Schottkydiode te gaan.
Die schijnt ook minder spanningsval te hebben.

Dus een Schottkydiode van 24V/10A.

Vinni

Ook een Schottkeydiode heeft een spanningsval.
Mooiste is een mosfet oplossing. dan ga je richting de ideale diode.
Mensen zeggen wel eens dat ik troep verzamel; ik noem mezelf liever een industrieel-amateur-archeoloog die probeert waardevolle artefacten te behouden.
Alleen ingelogde leden kunnen reageren.

Blokkeringsdiode zonnepaneel 04 dec 2018 08:40 #1002378

  • Hielkoos
  • Hielkoos's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 409
De meeste zonnepanelen hebben al zo'n diode ingebouwd. Hou er wel rekening mee dat die HRSi geen écht geweldige regelaar is voor zonnepanelen! Ik had dezelfde setup aan boord, maar merk behoorlijk verschil nu ik het paneel heb aangesloten op een eigen Victron MPPT regelaar...
Hielkoos schippert Jeanneau SO26 "Zeekat" op de Westeinder en ommelanden. Slootjevaren is ook fijn.
Alleen ingelogde leden kunnen reageren.

Blokkeringsdiode zonnepaneel 04 dec 2018 09:15 #1002385

Panelen hebben altijd een diode. Extra diode is extra verlies.
zon en wind hebben verschillende regelaars nodig.
het zullen waarschijnlijk 2 regelaars in één kastje zijn.

Zon wordt geregeld door de paneelstroom dicht te knijpen.

Wind wordt kortgesloten bij een ingestelde spanning. Bij voorkeur in het wisselstroom deel.

Zou wind dicht geknepen worden dan loopt de spanning hoog op en ook het toerental.

Dit uitgeprobeerd, molen op een 100/15 MPPT om opbrengst molen te meten in Wh.
MPPT en molen werken niet goed samen.
De MPPT herkent het dag nacht ritme niet meer en opbrengst wordt minder dan 10% van de molen direct, via kortsluitrelais, op de accu.
PWM doet het met molens beter dan MPPT.
Spanning liep op tot boven 60V en toerental vloog ook omhoog bij betrekkelijk geringe windsterkte (8knopen).
Laatst bewerkt: 04 dec 2018 09:35 door Saeftinghe.
Alleen ingelogde leden kunnen reageren.

Blokkeringsdiode zonnepaneel 04 dec 2018 09:56 #1002393

  • Peper
  • Peper's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3154
Bij gebruik van een 'ideale diode' (is een MOSfet geschakeld als diode) is de spanningsval bij 10A teruggebracht tot 0,2V. Dat krijg je nog niet met een germanium puntcontact diode voor elkaar (de 10A niet en de O,2V niet).
Zo'n diode kost ook geen Godsvermogen, kijk eens op:
www.aliexpress.com/item/15A-So...0.0.0.816c2e0eW9lj7e
Nog mooier (maar wel duurder) vind ik deze:
www.aliexpress.com/item/Ideal-...0.0.0.816c2e0eW9lj7e
Die is ook wat makkelijker aan te sluiten. Heb je ook in 30A. dat is voor jouw zonnepaneel niet waarschijnlijk nodig, maar het kan. Leuk van deze webpage is het grafiekje aan het einde linksboven, die bij 30A 0,16V spanningsval beloofd.

Groeten, Peper.
Volg mijn adviezen en raadgevingen NOOIT op!
Ik ben een 'misfit', een 'square peg in a round hole' en een 'wereldverbeteraar' van de ergste soort:
Eentje met een zeilboot en een elektrische buitenboordmotor.
Alleen ingelogde leden kunnen reageren.

Blokkeringsdiode zonnepaneel 04 dec 2018 12:09 #1002424

Hielkoos schreef :
De meeste zonnepanelen hebben al zo'n diode ingebouwd. Hou er wel rekening mee dat die HRSi geen écht geweldige regelaar is voor zonnepanelen! Ik had dezelfde setup aan boord, maar merk behoorlijk verschil nu ik het paneel heb aangesloten op een eigen Victron MPPT regelaar...

Waarom is de HRSi niet zo geweldig voor zonnepanelen?
Heb namelijk het zonnepaneel nu op een Mastervolt MPPT hangen en wilde
deze verkopen nu ik de HRSi heb.

Vinni
Er valt altijd wel wat te zeiken......
Alleen ingelogde leden kunnen reageren.

Blokkeringsdiode zonnepaneel 04 dec 2018 12:12 #1002425

Peper schreef :
Bij gebruik van een 'ideale diode' (is een MOSfet geschakeld als diode) is de spanningsval bij 10A teruggebracht tot 0,2V. Dat krijg je nog niet met een germanium puntcontact diode voor elkaar (de 10A niet en de O,2V niet).
Zo'n diode kost ook geen Godsvermogen, kijk eens op:
www.aliexpress.com/item/15A-So...0.0.0.816c2e0eW9lj7e
Nog mooier (maar wel duurder) vind ik deze:
www.aliexpress.com/item/Ideal-...0.0.0.816c2e0eW9lj7e
Die is ook wat makkelijker aan te sluiten. Heb je ook in 30A. dat is voor jouw zonnepaneel niet waarschijnlijk nodig, maar het kan. Leuk van deze webpage is het grafiekje aan het einde linksboven, die bij 30A 0,16V spanningsval beloofd.

Groeten, Peper.

Het gaat mij echt niet om een paar euro....maar in één van de reacties staat dat er vaak al een dergelijke diode in het zonnepaneel zelf is ingebouwd. Dan lijkt mij een ideale diode toch overkill....toch? :unsure: Alleen weet ik niet of mijn zonnepaneel zo'n diode heeft. Het is een Sunbeam 100Wp flexibel.

Vinni
Er valt altijd wel wat te zeiken......
Alleen ingelogde leden kunnen reageren.

Blokkeringsdiode zonnepaneel 04 dec 2018 12:24 #1002426

  • WADnWIND
  • WADnWIND's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 16669
Saeftinghe schreef :
Panelen hebben altijd een diode. Extra diode is extra verlies.

Ik heb hier zeker 2 panelen, 1x 5watt en 1x 50 watt, die geen diode hebben, als ik er 12 volt op zet gaat er echt wat reverse stroom lopen. het 3e paneel heb ik nog niet gecheckt
Communiceren kost soms geld, niet communiceren kost vaak meer.....

Echte schippers dragen nooit een rode broek.
Alleen ingelogde leden kunnen reageren.

Blokkeringsdiode zonnepaneel 04 dec 2018 12:24 #1002428

  • WADnWIND
  • WADnWIND's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 16669
Vinni schreef :

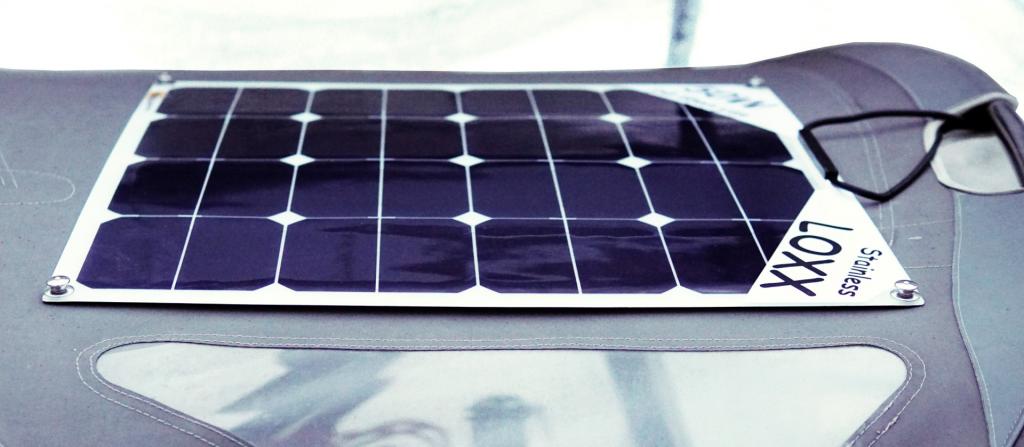

Alleen weet ik niet of mijn zonnepaneel zo'n diode heeft. Het is een Sunbeam 100Wp flexibel.

Vinni

RTFM.....
Communiceren kost soms geld, niet communiceren kost vaak meer.....

Echte schippers dragen nooit een rode broek.
Alleen ingelogde leden kunnen reageren.

Blokkeringsdiode zonnepaneel 04 dec 2018 12:47 #1002439

W&W,

Hoe oud zijn die panelen, welk fabrikaat?
Zit er een "doosje" op waar de draad uitkomt en niet simpel te openen is?

Ik ben nog geen paneel tegengekomen waar geen diode in zat.
soms zitten ze moeilijk toegankelijk in een "doosje" op het paneel.

Ik heb ook zo´n klein paneeltje onder de achterruit van de auto om bij lang stilstand het verborgen verbruik te compenseren, ga straks even kijken hoe het daarmee zit.
Alleen ingelogde leden kunnen reageren.

Blokkeringsdiode zonnepaneel 04 dec 2018 12:56 #1002442

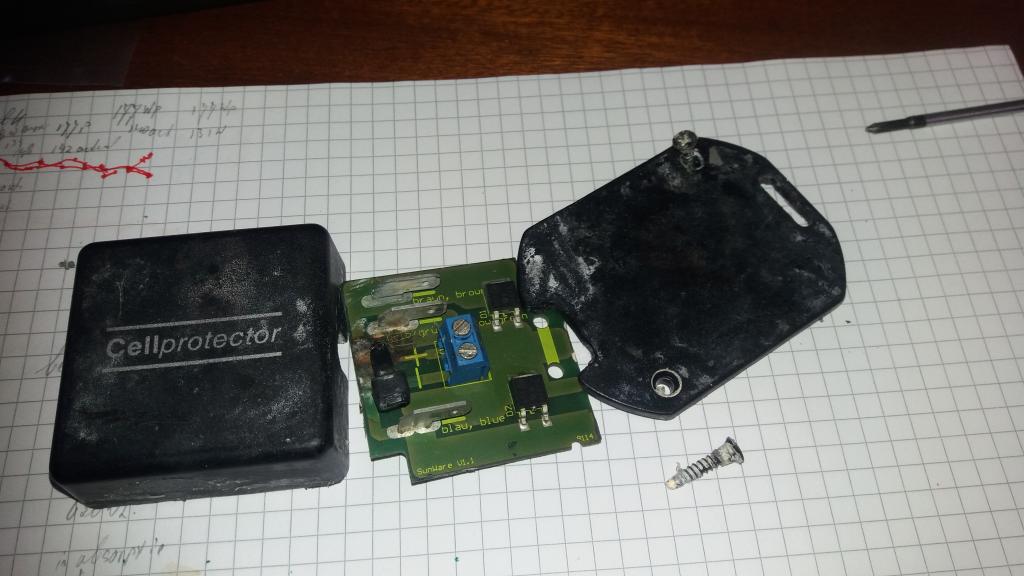

Zo´n "doosje", er lag er nog één in het rommel bakje.
Alleen ingelogde leden kunnen reageren.

Blokkeringsdiode zonnepaneel 04 dec 2018 13:28 #1002451

  • WADnWIND
  • WADnWIND's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 16669
Ik zal ze eens opduiken hier.
Communiceren kost soms geld, niet communiceren kost vaak meer.....

Echte schippers dragen nooit een rode broek.
Alleen ingelogde leden kunnen reageren.

Blokkeringsdiode zonnepaneel 04 dec 2018 14:24 #1002461

De 20wp victron hadden we een diode erop , zag ik laatst

Verschilt dus nog wel van fabrikant / leverancier
Zoek niet naar 100 dingen waarom iets niet werkt! Zoek naar 1 ding wat wel werkt .
Alleen ingelogde leden kunnen reageren.

Blokkeringsdiode zonnepaneel 04 dec 2018 14:27 #1002464

WADnWIND schreef :
Vinni schreef :
Alleen weet ik niet of mijn zonnepaneel zo'n diode heeft. Het is een Sunbeam 100Wp flexibel.

Vinni

RTFM.....

Jaja....maar kan het niet vinden!

Vinni
Er valt altijd wel wat te zeiken......
Alleen ingelogde leden kunnen reageren.

Blokkeringsdiode zonnepaneel 04 dec 2018 14:31 #1002467

Ik heb dus zo een aansluiting op het paneel.
Maar of daar een diode in zit......het kan.... :unsure:



Vinni
Er valt altijd wel wat te zeiken......
Laatst bewerkt: 04 dec 2018 14:53 door AccountVerwijderd12.
Alleen ingelogde leden kunnen reageren.

Blokkeringsdiode zonnepaneel 04 dec 2018 14:36 #1002470

Zou hier toch ergens te vinden moeten zijn. anders even een mailtje.
www.sunbeamsystem.com/nl/boot/
www.sunbeamsystem.com/nl/contact-2/
Ad
Alleen ingelogde leden kunnen reageren.

Blokkeringsdiode zonnepaneel 04 dec 2018 14:52 #1002479

Mailtje gestuurd.
Zag wel dat er een bypass diode in zit maar die heeft een ander doel.

Effe afwachten.....

Vinni
Er valt altijd wel wat te zeiken......
Alleen ingelogde leden kunnen reageren.

Blokkeringsdiode zonnepaneel 04 dec 2018 15:04 #1002483

Ik zag trouwens in de manual van de Mastervolt MPPT staan dat deze automatisch de accu-uitgang afschakelt als de spanning van de accu te hoog wordt......dus het voltage....over vermogen (A's) echter geen woord.

Vinni
Er valt altijd wel wat te zeiken......
Alleen ingelogde leden kunnen reageren.

Blokkeringsdiode zonnepaneel 04 dec 2018 15:07 #1002484

Als er geen V’s zijn er ook gaan A’s
Zoek niet naar 100 dingen waarom iets niet werkt! Zoek naar 1 ding wat wel werkt .
Alleen ingelogde leden kunnen reageren.
