Onderwerp: Raymarine radarkabel doorgeknipt en nu verder

Raymarine radarkabel doorgeknipt en nu verder 06 jan 2019 14:23 #1010348

  • Alberto
  • Alberto's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5
Hallo,

Ik heb een Raymarine radar gekocht, maar de vorige eigenaar heeft voor het gemak de kabel hiervan doorgeknipt. Iemand een idee waar je deze kabel weer netjes en degelijk aan elkaar kan laten zetten? Het zou mooi zijn als hier b.v. een waterdichte stekker tussen zou kunnen komen, dat maakt het wegwerken van de kabel ook iets eenvoudiger denk ik.
Alvast dank voor het meedenken.
Alleen ingelogde leden kunnen reageren.

Raymarine radarkabel doorgeknipt en nu verder 06 jan 2019 14:29 #1010350

  • roozeboos
  • roozeboos's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 19312
welke regio?
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

Raymarine radarkabel doorgeknipt en nu verder 06 jan 2019 15:50 #1010365

  • Waterblok
  • Waterblok's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3766
Ik heb bij de installatie van mijn Raymarine radar (2004 of 2005)ook de kabel onder de mast doorgeknipt geen probleem.
Met goede connectoren aan elkaar gemaakt. Twee paar want beetje veel draadjes.

Vorig jaar is er een poot van de stekker aan het display gesneuveld... Die draad buitenom naar binnen geleid en daar gesoldeerd. Hij werkt nog steeds ok....
Alleen ingelogde leden kunnen reageren.

Raymarine radarkabel doorgeknipt en nu verder 06 jan 2019 16:24 #1010370

  • svalk
  • svalk's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3834
Heb ook de kabel zelf een keer doorgeknipt, Raymarine denkt niet echt mee met het inbouwen van de radar kabel. Heb in de dome gewoon met een connector de boel weer aan elkaar gezet en is nu veel gemakkelijker los te koppelen. B)
Ieder voordeel heb zijn nadeel en ieder nadeel heb zijn voordeel.
Alleen ingelogde leden kunnen reageren.

Raymarine radarkabel doorgeknipt en nu verder 06 jan 2019 19:40 #1010428

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 18585
Tot op heden verbonden we radarkabels gewoon in een gietaluminium lasdoosje met klemstroken. Links en rechts naast de video kabel een extr4a aardklemmetje en werken.
dan kan je de verbinding n.l. ook mooi binnen houden.
Actieve & handige vrijwilligers gezocht: www.palingaak.nl/

ZF informatie kanaal Telegram: t.me/zeilersforum
Alleen ingelogde leden kunnen reageren.

Raymarine radarkabel doorgeknipt en nu verder 06 jan 2019 21:32 #1010471

  • koko
  • koko's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 12984
De radar en kabel die ik kocht was ook in twee delen. Ik heb het werkend gezien (radarbeelden op de plotter) met kroonsteentjes tussen alle aders. Werkte al een paar jaar goed aldus de vorige eigenaar.
Ik heb het iets anders opgelost: verschillende stekkertjes voor verschillende functies. De dikkere voedingsdraden in 1 stekker, de data draadjes in 1 stekkertje en de coax (heel dun, maar wel degelijk coax met weer eigen stekkertje. Door ze in de lengte van de kabel achter elkaar te leggen is het niet zo’n enorme prop.
Alleen ingelogde leden kunnen reageren.

Raymarine radarkabel doorgeknipt en nu verder 07 jan 2019 00:13 #1010504

  • Ekke
  • Ekke's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 673
Werkt al jaren goed met 2 brede rijen kroonsteentjes en een beetje soldeer op de uiteinden vd draadjes. Wel zorgen dat het niet op trek belast wordt, er zitten ook hele dunne draadjes tussen.
Alleen ingelogde leden kunnen reageren.

Raymarine radarkabel doorgeknipt en nu verder 07 jan 2019 06:52 #1010518

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 18585
Ekke schreef :
Werkt al jaren goed met 2 brede rijen kroonsteentjes en een beetje soldeer op de uiteinden vd draadjes. Wel zorgen dat het niet op trek belast wordt, er zitten ook hele dunne draadjes tussen.

Jij houdt van het lot tarten?
Kroonsteentjes met ijzeren schroefjes en vertinde draadjes zeker?
De koperen kroonsteen huisjes en ijzeren schroefjes zijn op zee een uitdaging. De vertinde uiteinden van de draadjes zijn door Hun starheid extra breuk gevoelig bij trillingen.

Verbeter voorstel;
Ik zou in jou geval dan maar kiezen voor kroonstenen met koperen schroefjes en draadkooitjes en de vertinde uiteindjes afknippen en adereindbusjes gebruiken. dan is het al een stuk corrosie bestendiger en trillings vaster.

Aangenomen dat je geen plaats hebt voor een deugdelijke doosje met een klemstrook/rijgklemmen?
Actieve & handige vrijwilligers gezocht: www.palingaak.nl/

ZF informatie kanaal Telegram: t.me/zeilersforum
Laatst bewerkt: 07 jan 2019 06:54 door Calidris.
Alleen ingelogde leden kunnen reageren.

Raymarine radarkabel doorgeknipt en nu verder 07 jan 2019 08:07 #1010530

  • Ekke
  • Ekke's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 673
Tja het is wat met dat lot.
De boel zit droog vastgetaped en bewegings- en trillingsvrij achter een los te halen stuk van het plafond. het roest niet (zo snel), trilt niet. Het komt netjes los als de mast er af en toe af gaat. Is bij loshalen alleen wat plakkerig van het tape. Natuurlijk kan dat mooier. Maar een lasdoos gaat niet passen
Op andere plekken inderdaad adereindhulsjes, zou hier ook best kunnen.

Wat handig is aan die brede strip kroonsteen, of idd een rijgklem, is dat je overzicht hebt over die 2 veeladerige kabels en het het ook los kan wanneer de mast er af gaat. ...en dat doorverbinden dus prima gaat.
Alleen ingelogde leden kunnen reageren.

Raymarine radarkabel doorgeknipt en nu verder 07 jan 2019 12:24 #1010626

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 18585
:)
Actieve & handige vrijwilligers gezocht: www.palingaak.nl/

ZF informatie kanaal Telegram: t.me/zeilersforum
Alleen ingelogde leden kunnen reageren.

Raymarine radarkabel doorgeknipt en nu verder 07 jan 2019 16:08 #1010667

Wij hebben voor de radarkabel gebruik gemaakt van een 13-polige aanhangwagen-koppeling.Binnen moet je natuurlijk de ruimte hebben. Bovendeks is het de oplossing door de bajonetkoppeling die zorgt voor een onbewegelijke afdichting.
Dat het allemaal niet zo nauw luistert blijkt uit het volgende. De vorige eigenaar van onze boot had de kabel verlengd door er een stuk tussen te zetten met verbindingen door kroonsteentjes. Dit stuk kabel bestond uit losse kabels. Een tweelingsnoer een telefoonkabel en een coaxkabel.Ik kwam er met toeval achter. Toch maar een originele kabel gemonteerd. Het gepruts werkte overigens wel.
Laatst bewerkt: 07 jan 2019 17:05 door stoomlicht.
Alleen ingelogde leden kunnen reageren.

Raymarine radarkabel doorgeknipt en nu verder 07 jan 2019 17:57 #1010703

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 18585
Maar je weet nooit hoe ver je van de tolerantie af zat..... :whistle:
Actieve & handige vrijwilligers gezocht: www.palingaak.nl/

ZF informatie kanaal Telegram: t.me/zeilersforum
Alleen ingelogde leden kunnen reageren.

Raymarine radarkabel doorgeknipt en nu verder 07 jan 2019 18:52 #1010718

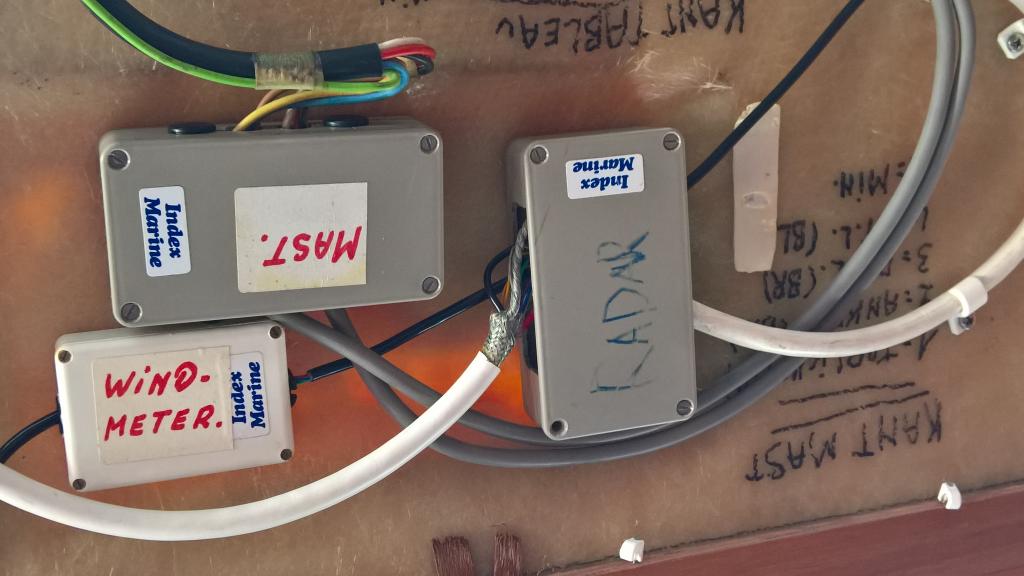

Een keer raden wat er in het doosje met opschrift 'radar' zit....



(in de andere doosjes zitten ze ook....)
Moderne open source: "Logisch dat nog niet alles werkt. Het merendeel heb je helemaal niet nodig."
Alleen ingelogde leden kunnen reageren.

Raymarine radarkabel doorgeknipt en nu verder 15 apr 2021 22:56 #1274095

  • Klein245
  • Klein245's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 458

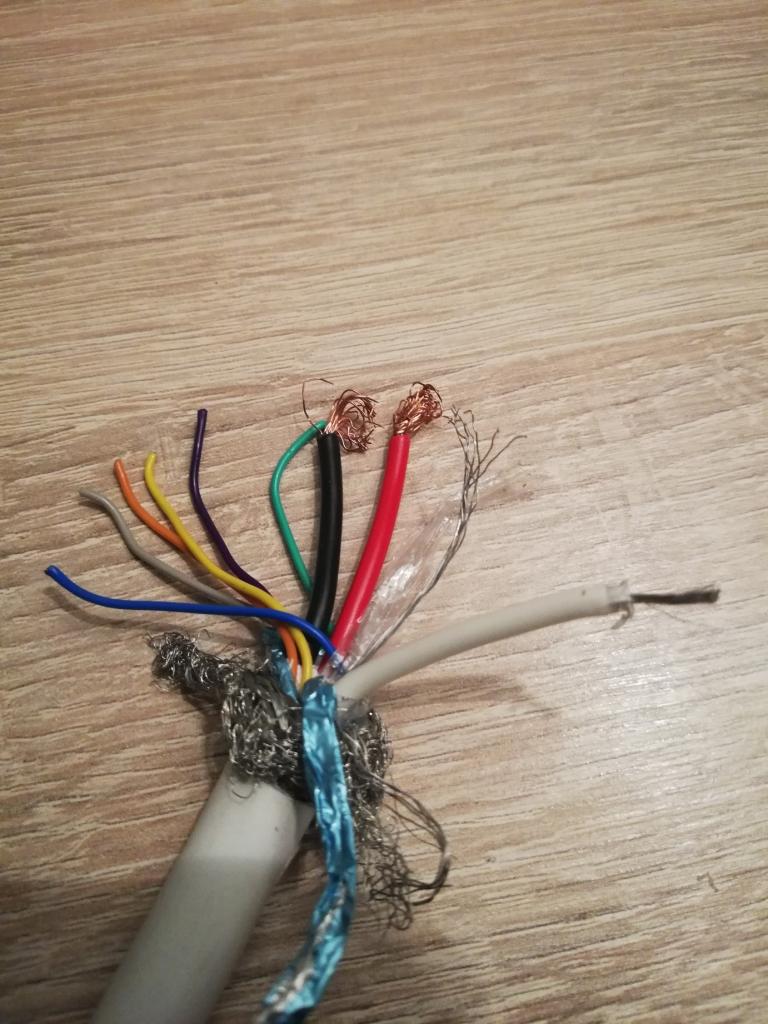

Ik heb m'n radar kabel moeten doorknippen ivm dekdoorvoer en omdat mast er soms af moet.
Dus ik wil de kabel aan elkaar verbinden maar krijg geen data op het scherm voor radar.

Wat heb ik aangesloten :

Zwart, rood en buitenmantel middels grote kroonsteen. Naast de buitenmantel loopt een metalen draad. Die heb ik mede aan de buitenmantel gedraaid (maken toch al contact ! Of niet ?
Separaat op klein kroonsteentjes :
Coax
Metalen buitendraad van coax
Alle kleurdraadjes

Doe ik iets niet goed ?
Bijlagen:
Alleen ingelogde leden kunnen reageren.

Raymarine radarkabel doorgeknipt en nu verder 16 apr 2021 05:07 #1274106

Naast de buitenmantel loopt een metalen draad. Die heb ik mede aan de buitenmantel gedraaid (maken toch al contact ! Of niet ?


Dat is de drainwire. Die hoort idd contact te maken met de shield.

Wat er wel mis gaat weet ik niet.

PS: ik zie ook nog twee aluminium screens. Welke aders schermden deze af, wat heb je daarmee gedaan?
Laatst bewerkt: 16 apr 2021 05:24 door Nachtvlinder.
Alleen ingelogde leden kunnen reageren.

Raymarine radarkabel doorgeknipt en nu verder 16 apr 2021 05:12 #1274108

Vind je dit geen nettere oplossing?

koko schreef :
De radar en kabel die ik kocht was ook in twee delen. Ik heb het werkend gezien (radarbeelden op de plotter) met kroonsteentjes tussen alle aders. Werkte al een paar jaar goed aldus de vorige eigenaar.
Ik heb het iets anders opgelost: verschillende stekkertjes voor verschillende functies. De dikkere voedingsdraden in 1 stekker, de data draadjes in 1 stekkertje en de coax (heel dun, maar wel degelijk coax met weer eigen stekkertje. Door ze in de lengte van de kabel achter elkaar te leggen is het niet zo’n enorme prop.
Laatst bewerkt: 16 apr 2021 05:12 door Nachtvlinder.
Alleen ingelogde leden kunnen reageren.

Raymarine radarkabel doorgeknipt en nu verder 16 apr 2021 05:50 #1274117

  • koko
  • koko's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 12984
Ha, dat je die al gevonden hebt :)

@TS: het was wel even een gepriegel maar werkt wel goed. Ik heb voor de voeding een simpel 2 polig stekkertje toegepast dat in elkaar klikt en niet zomaar meer losgaat. De mantel bij elkaar gedraaid en de eindjes in een kroonsteentje-achtige verbinding geschroefd. De kleurdraadjes in een din stekker ( je weet wel, heel ouderwetse 5 polige stekker) en de coax in een tulp stekkertje. Dat laatste omdat je dan een beetje afscherming hebt.

Deze oplossing is al weer heel wat jaren geleden in elkaar gezet, met minder ervaring dan ik nu heb. Maar het werkt. Ik zou nu kiezen voor XLR voor de kleurdraadjes. Dat zijn toch wel betere stekkers dan de din stekkers. Coax nog steeds in de tulp stekker. Voor de afscherming weet ik het nu nog even niet. Misschien voeding en afscherming ook wel in een XLR stekker.
In combinatie met krimpkous kan je dat heel netjes uitsplitsen en weer mooi maken, maar je hebt wel een aardig gat nodig. Nog steeds.
