Onderwerp: Raymarine ST60+ wind display probleem

Raymarine ST60+ wind display probleem 06 jan 2019 17:06 #1010383

  • Happinez
  • Happinez's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5

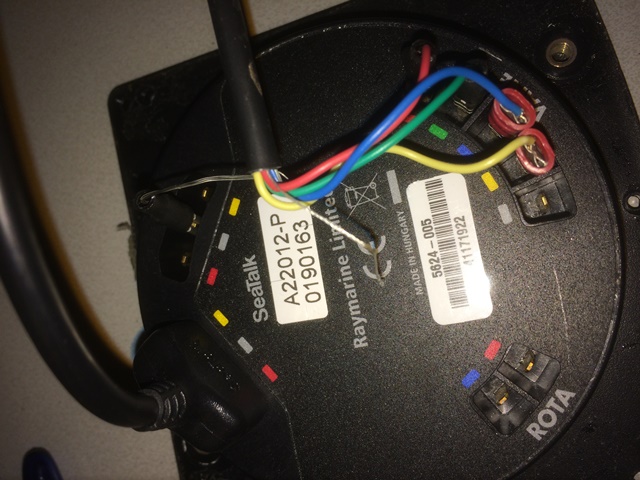

Ik heb een probleem met de aansluiting van de windgever op mijn ST60+ wind display.
De shield/ground-aansluiting van de gever is niet verbonden met de ground van de rest van het circuit. Sluit ik deze draad aan de shield/ground van de 2e seatalk-aansluiting, dan werkt alles prima.

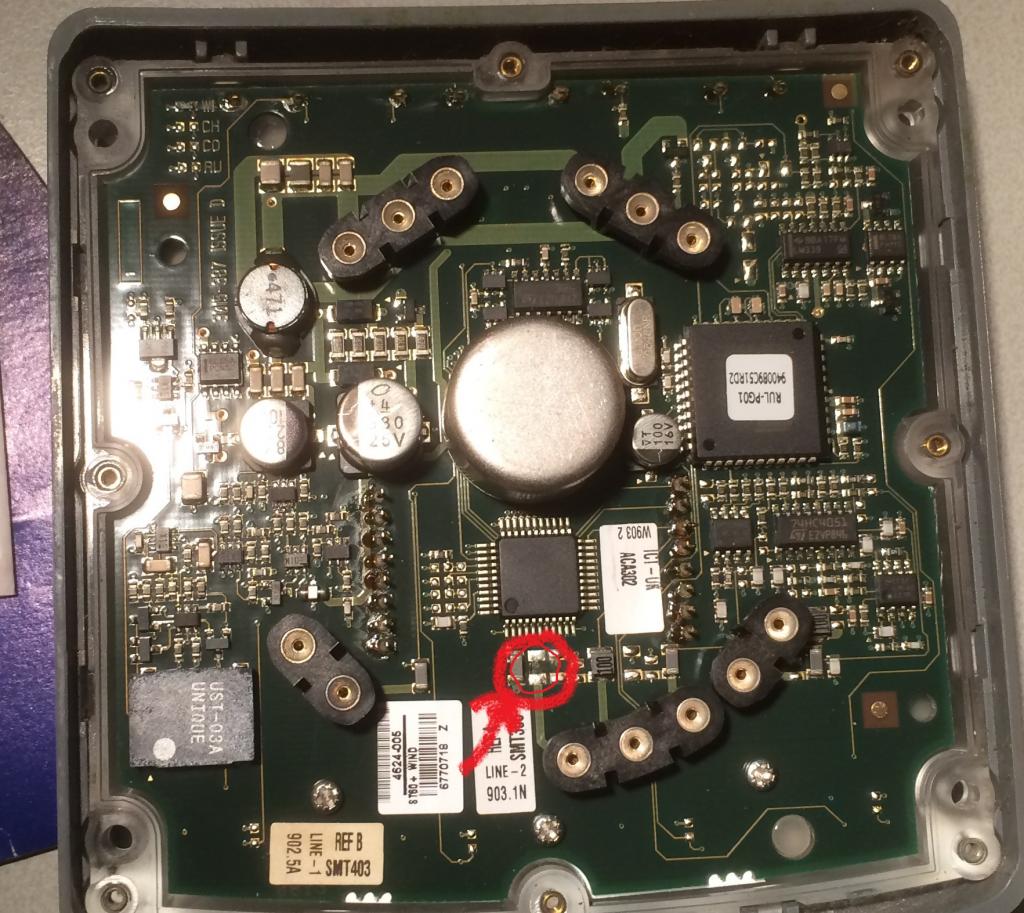

Ik heb de display open gemaakt, en zie dat er een SMD-component ontbreekt op de printplaat die deze verbinding moet maken, direct bij de connector. Zie bijlage.
Er zat een klein restantje in de behuizing, maar daaruit kan ik niet opmaken op dit een weerstand, condensator of diode moet zijn, laat staan dat ik de waarde weet.
Iemand enig idee wat ik hier tussen moet solderen om een goede verbinding te maken?
Bijlagen:
Alleen ingelogde leden kunnen reageren.

Raymarine ST60+ wind display probleem 06 jan 2019 17:29 #1010389

Geklapt vanwege een eerdere aardlus!?
Alleen ingelogde leden kunnen reageren.

Raymarine ST60+ wind display probleem 06 jan 2019 17:32 #1010392

  • Happinez
  • Happinez's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5
Nachtvlinder schreef :
Geklapt vanwege een eerdere aardlus!?

Weet ik niet, want ik heb de set 2e-hands overgenomen. Zou werkend van boord gekomen zijn !?
Alleen ingelogde leden kunnen reageren.

Raymarine ST60+ wind display probleem 06 jan 2019 17:56 #1010396

Dit is de print:

Mis je component L8?

"Oh no, the golden shower must have shorted out his master circuit" FZ, Joe's Garage
Alleen ingelogde leden kunnen reageren.

Raymarine ST60+ wind display probleem 06 jan 2019 18:05 #1010400

  • Happinez
  • Happinez's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5
Baasklusje schreef :
Dit is de print:
Mis je component L8?

Ja, dat is hem. Wat zou dat zijn?
Alleen ingelogde leden kunnen reageren.

Raymarine ST60+ wind display probleem 06 jan 2019 18:08 #1010401

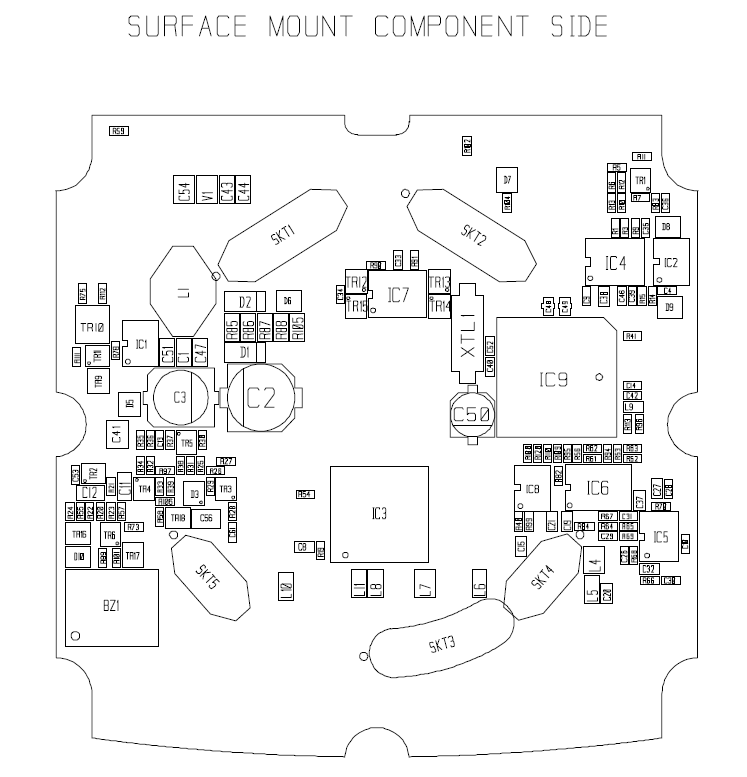

Hier de component list en verdere details:

Bijlage:

Bestandsnaam: ST60Analog...UTC).pdf
Bestandsgrootte:3,439 KB
"Oh no, the golden shower must have shorted out his master circuit" FZ, Joe's Garage
Alleen ingelogde leden kunnen reageren.

Raymarine ST60+ wind display probleem 06 jan 2019 18:18 #1010403

  • Zeilzin
  • Zeilzin's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 909
The Raymarine part number for L8 (and all the other inductors in this unit) is 9600L1. Unfortunately it doesn't give the value, but with a bit of detective work using the Service Manual for the new wind transducer (which uses 9600L1 and gives the value) I have discovered that it's a 1uH inductor, size measured at 1206 (3.2mm x 1.6mm). In this circuit it passes about 40mA, so twice that should be the bottom limit. Suitable candidate is Murata LQM31PN1R0M00#


met een beetje geluk zou hij nog ergens in de behuizing kunnen zitten.
De groeten uit Delfzijl [Evert]
Alleen ingelogde leden kunnen reageren.

Raymarine ST60+ wind display probleem 06 jan 2019 18:25 #1010408

  • Happinez
  • Happinez's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5
Bedankt allemaal voor de supersnelle reactie!
De service-manual is voor de ST60-serie, niet voor de ST60+, maar ook daar zal de waarde niet gespecificeerd zijn.
Van het oude component heb ik ongeveer de helft teruggevonden in de behuizing. Was dus kapot en niet meer bruikbaar. Ga kijken of ik een nieuw onderdeel kan vinden.
Ik heb nog 2 vragen:
- Hoe kan een dergelijk component kapot gaan? dan weet ik wat ik eventueel nog moet nakijken.
- Hoe belangrijk is het component, of kan ik de verbinding ook gewoon kortsluiten?
Alleen ingelogde leden kunnen reageren.

Raymarine ST60+ wind display probleem 06 jan 2019 18:37 #1010412

  • Zeilzin
  • Zeilzin's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 909
Als je hem kortsluit zal het werken, maar er zal bij een te grote [aardlus]stroom ergens anders een component de geest geven.

De ST60 en ST60+ zijn voorzover ik kan nagaan wat printen gelijk.

In het Windtransducer Service Manual is de waarde gespecificeerd.
De groeten uit Delfzijl [Evert]
Laatst bewerkt: 06 jan 2019 18:39 door Zeilzin.
Alleen ingelogde leden kunnen reageren.

Raymarine ST60+ wind display probleem 06 jan 2019 21:36 #1010473

  • koko
  • koko's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 10986
60 en 60+ verschillen bij mijn weten alleen op de ronde hoekjes van het display. Intern niet.
Alleen ingelogde leden kunnen reageren.

Raymarine ST60+ wind display probleem 06 jan 2019 21:51 #1010481

  • roozeboos
  • roozeboos's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 17369
Als ik t kan vinden zal ik morgen even in het schema kijken, wat de functie is van die spoel
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

Raymarine ST60+ wind display probleem 06 jan 2019 23:03 #1010499

  • Koezt
  • Koezt's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 6003
Heb ik ook gehad. Sluiting met de blanke ader in de geverdraad.

Bij de rotovecta aansluiting zitten dezelfde componenten. Daarvan heb ik 1 los gesoldeerd en bij de windgever terug geplaatst.
Dehler Duetta 94 - Koezt
Alleen ingelogde leden kunnen reageren.

Raymarine ST60+ wind display probleem 07 jan 2019 10:00 #1010570

  • roozeboos
  • roozeboos's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 17369

L8 zit inderdaad als onstoring op de screen. Ik zou m gewoon doorverbinden.
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

Raymarine ST60+ wind display probleem 12 jan 2019 12:47 #1011951

  • Happinez
  • Happinez's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5
Bedankt allemaal voor de info over het electrisch circuit en nuttige tips.
Ik ben niet zo handig met SMD-solderen, en ga voorlopig de screen-aansluiting van de rotovecta gebruiken. Dan hoef ik niet te solderen en heb ik toch de onstoring.
Alleen ingelogde leden kunnen reageren.
