Onderwerp: kleur codering bekabeling Tillerpilot TP5500

kleur codering bekabeling Tillerpilot TP5500 16 jan 2019 16:44 #1013145

  • MvdLans
  • MvdLans's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 248
Bonjour,

Ik heb een Navico Tillerpilot 5500 op de Etap gemonteerd zitten. Navico is geloof ik over gegaan in Simrad dus ik wie weet zijn de kabelbomen gelijk.

UIt de automaat komen vier draden: rood en blauw voor de voeding. En dan heb ik nog een gele en groene draad.

Weet iemand of dat een NMEA uitgang zou zijn en wat er aangesloten moet worden? Ik wil proberen de stuurautomaat aan te sluiten op de 'plotter`.
"Far better it is to dare the mighty things, to win glorious triumphs, even though heckered by failure, than to take rank with the poor spirits who neither enjoy nor suffer much, because they live in the grey twilight that knows not victory nor defeat." Theodore Roosevelt

Canyoningen in Frankrijk
Alleen ingelogde leden kunnen reageren.

kleur codering bekabeling Tillerpilot TP5500 17 jan 2019 05:04 #1013259

MvdLans schreef :
Bonjour,

Ik heb een Navico Tillerpilot 5500 op de Etap gemonteerd zitten. Navico is geloof ik over gegaan in Simrad dus ik wie weet zijn de kabelbomen gelijk.

UIt de automaat komen vier draden: rood en blauw voor de voeding. En dan heb ik nog een gele en groene draad.

Weet iemand of dat een NMEA uitgang zou zijn en wat er aangesloten moet worden? Ik wil proberen de stuurautomaat aan te sluiten op de 'plotter`.

Ik heb de installatiemanual doorgeplozen, en daar komt het woord nmea0183 niet in voor. Als het ding dat gehad zou hebben zouden ze dat er zeker ingezet hebben, het zou namelijk een unicum geweest zijn voor zo'n prehistorisch ding. De transistor was denk ik nog maar net uitgevonden... :-)
Alleen ingelogde leden kunnen reageren.

kleur codering bekabeling Tillerpilot TP5500 17 jan 2019 05:21 #1013261

  • koko
  • koko's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 10630
Schroef hem eens open en maak een foto van kabels aan de binnenkant op de printplaat. Wie weet is er dan iets over zeggen. Voor een extern kompas misschien?
Alleen ingelogde leden kunnen reageren.

kleur codering bekabeling Tillerpilot TP5500 17 jan 2019 06:41 #1013268


Er is van alles mogelijk, maar heeft allemaal een stickertje Navico...
Alleen ingelogde leden kunnen reageren.

kleur codering bekabeling Tillerpilot TP5500 17 jan 2019 08:06 #1013280

  • MvdLans
  • MvdLans's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 248
It Paradyske schreef :
Ik heb de installatiemanual doorgeplozen, en daar komt het woord nmea0183 niet in voor. Als het ding dat gehad zou hebben zouden ze dat er zeker ingezet hebben, het zou namelijk een unicum geweest zijn voor zo'n prehistorisch ding. De transistor was denk ik nog maar net uitgevonden... :-)

Kwaliteitje nietwaar?! ;)

Ja die handleiding heb ik ook. En omdat je allemaal modules kan aansluiten concludeerde ik dat de automaat kan communiceren. Zou raar zijn als Navico een eigen protocol geschreven had nietwaar? (Of is dat denken met de kennis van nu?..... :laugh: :laugh: ).

Ik heb die H5000 handheld module er trouwens ook bij, super apparaat. Ik ben er echt heel blij mee. Dat ding heeft zijn waarde bewezen met de reis naar Corsica. En dat voor een krijgertje!! :cheer:

@koko, er zit toch een kompas in het apparaat zelf?
"Far better it is to dare the mighty things, to win glorious triumphs, even though heckered by failure, than to take rank with the poor spirits who neither enjoy nor suffer much, because they live in the grey twilight that knows not victory nor defeat." Theodore Roosevelt

Canyoningen in Frankrijk
Laatst bewerkt: 17 jan 2019 08:06 door MvdLans.
Alleen ingelogde leden kunnen reageren.

kleur codering bekabeling Tillerpilot TP5500 17 jan 2019 08:14 #1013283

Oscilloscoop er op! En kijken wat voor data er voorbij komt.
Alleen ingelogde leden kunnen reageren.

kleur codering bekabeling Tillerpilot TP5500 17 jan 2019 08:14 #1013284

MvdLans schreef :
It Paradyske schreef :


Ja die handleiding heb ik ook. En omdat je allemaal modules kan aansluiten concludeerde ik dat de automaat kan communiceren. Zou raar zijn als Navico een eigen protocol geschreven had nietwaar? (Of is dat denken met de kennis van nu?..... :laugh: :laugh: ).

Noch het een noch het ander .
Simrad , wat in feite voeger alleen Navico was ( Simrad is nu een onderdeel omdat Navico een aantal andere merken erbij heeft overgenomen ; navico.com/our-brands/) heeft immers hun eigen Simnet om eigen apparaten aan te sluiten .
Ik denk dat navico iets soortgelijks , misschien wel precies hetzelfde had.
Of dat makkelijk aan nmea te koppelen of ernaar om te vormer is weet ik niet.Ad
Alleen ingelogde leden kunnen reageren.

kleur codering bekabeling Tillerpilot TP5500 17 jan 2019 09:32 #1013308

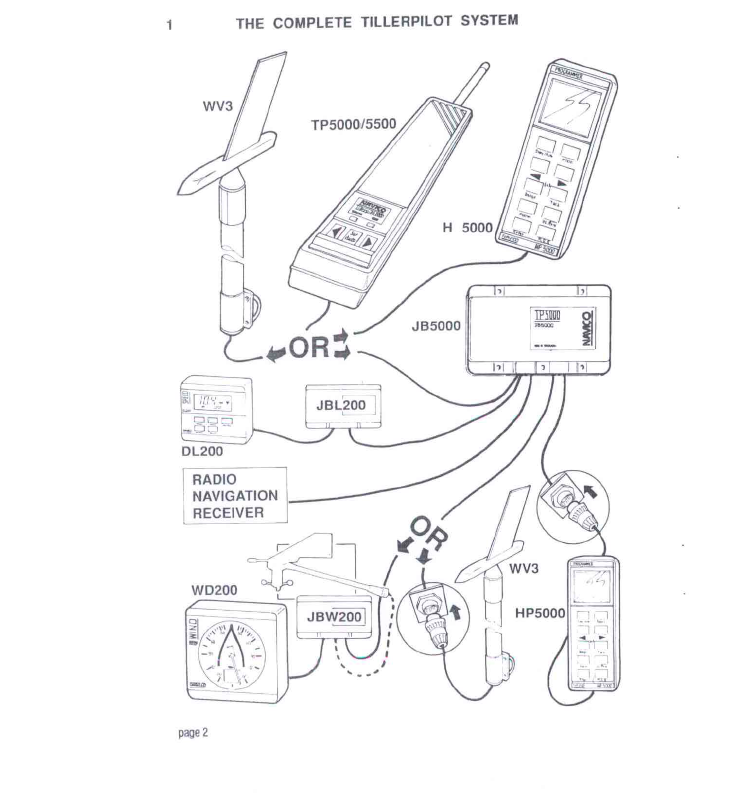

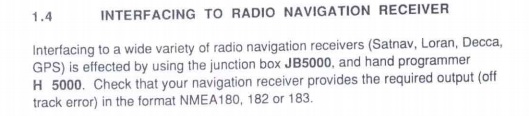

Volgens YBW en de manual is er "iets" mogelijk, echter alleen via de junction box:
www.ybw.com/forums/showthread....o-TP5500-Tillerpilot

Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
Alleen ingelogde leden kunnen reageren.

kleur codering bekabeling Tillerpilot TP5500 17 jan 2019 17:05 #1013457

  • MvdLans
  • MvdLans's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 248
Hey goed gezien @Zeilprutser!!! Merci!

Zou die junction box gewoon een nmea splitter zijn? Want die boxen zijn al lang niet meer te krijgen.....

Binnenkort maar eens wat prutsen met verschillende draadjes om te kijken of iets reageert.
"Far better it is to dare the mighty things, to win glorious triumphs, even though heckered by failure, than to take rank with the poor spirits who neither enjoy nor suffer much, because they live in the grey twilight that knows not victory nor defeat." Theodore Roosevelt

Canyoningen in Frankrijk
Alleen ingelogde leden kunnen reageren.

kleur codering bekabeling Tillerpilot TP5500 18 jan 2019 08:47 #1013592

Het is me niet duidelijk of de tiller alleen data ontvangt of ook data zou kunnen versturen?
Als hij alleen data kan ontvangen dan zou NMEA logisch zijn op RS422 niveau differentieel dan is één draadje de A en één de B.
Gaat er data 2 kanten op dan gok ik op RS485.
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
