Onderwerp: Diepteinstelling kiel-transducer Raymarine I70

Diepteinstelling kiel-transducer Raymarine I70 20 jan 2019 08:52 #1014298

  • Vinni
  • Vinni's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4878
Ik vaar al jaren rond met een DST800 en een Raymarine I70.

Verschil tussen onderkant transducer (waar de dieptesensor zit) en de kiel is 66cm.
Volgens mij is dat verschil nooit echt goed ingesteld.

Hoe stel ik dat de dieptemeter de diepte onder de kiel aangeeft en dus niet onder de sensor.
Ik heb de manual er wel op nageslagen maar kan het niet vinden.

Vinni
Alleen ingelogde leden kunnen reageren.

Diepteinstelling kiel-transducer Raymarine I70 20 jan 2019 09:07 #1014308

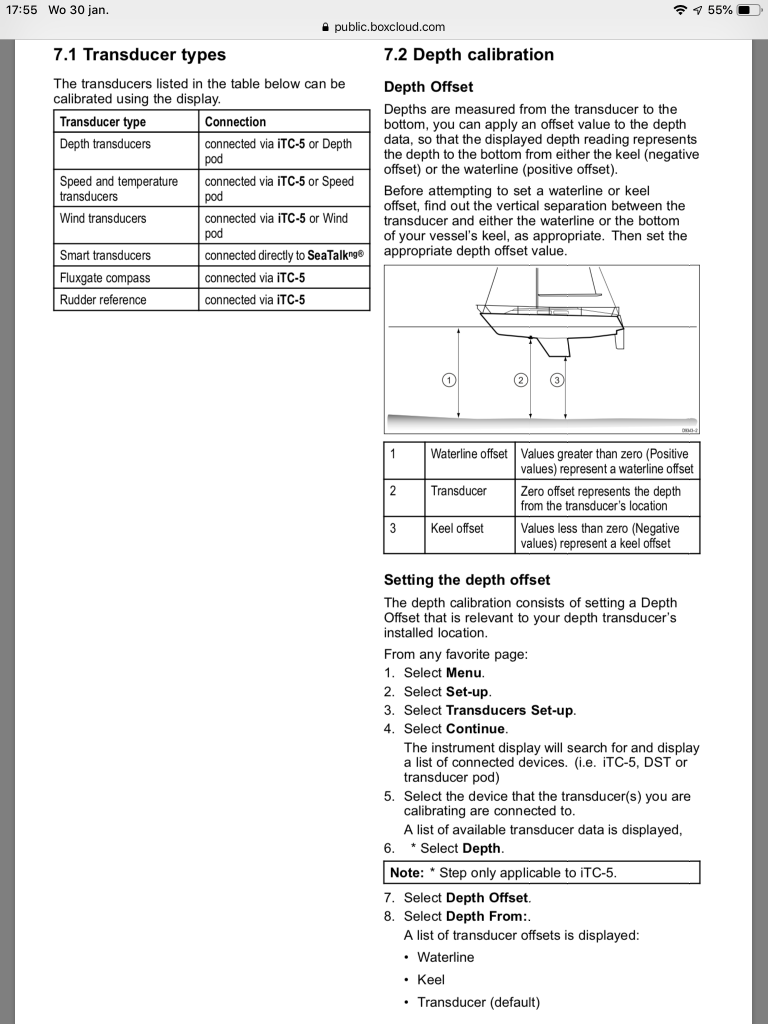

Pagina 63; wat je zoekt heeft "depth offset". Als je de diepte onder de kiel wilt weergeven, zal dit een negatief (kleiner dan 0...) getal moeten zijn, bv -0.66 m
Alleen ingelogde leden kunnen reageren.

Diepteinstelling kiel-transducer Raymarine I70 20 jan 2019 09:34 #1014318

  • koko
  • koko's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 10342
Je kan onwijs veel transducers kalibreren in de I70. Kijk gelijk ook even naar je bootsnelheid, daar moet meestal (altijd) iets aan gekalibreerd worden.


Je kan zelfs vrij eenvoudig je windmeter kalibreren, alleen is het daarbij zo verrekte lastig om de juiste windsnelheid vast te stellen.
Alleen ingelogde leden kunnen reageren.

Diepteinstelling kiel-transducer Raymarine I70 20 jan 2019 09:38 #1014320

  • Vinni
  • Vinni's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4878
Hoi Koko,

Tja.....STW ...ik heb het wel geprobeerd....maar ik krijg dat niet goed.
Op een gegeven moment liep ik 13 knopen....dat lijkt me wat onwaarschijnlijk voor mijn bootje.
De sensor zit vlak voor de dooskiel aan bakboord. Mogelijk heeft de plaatsing er wat mee te maken.
Maar volgens mij en de inbouwer war dat de beste plek.

Tips zijn altijd welkom. :)

Vinni
Alleen ingelogde leden kunnen reageren.

Diepteinstelling kiel-transducer Raymarine I70 20 jan 2019 09:39 #1014321

  • Vinni
  • Vinni's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4878
Nachtvlinder schreef :
Pagina 63; wat je zoekt heeft "depth offset". Als je de diepte onder de kiel wilt weergeven, zal dit een negatief (kleiner dan 0...) getal moeten zijn, bv -0.66 m

Ok dank,
Ga dit eens proberen.

Vinni
Alleen ingelogde leden kunnen reageren.

Diepteinstelling kiel-transducer Raymarine I70 20 jan 2019 09:49 #1014324

  • koko
  • koko's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 10342
Vinni schreef :
Hoi Koko,

Tja.....STW ...ik heb het wel geprobeerd....maar ik krijg dat niet goed.
Op een gegeven moment liep ik 13 knopen....dat lijkt me wat onwaarschijnlijk voor mijn bootje.
De sensor zit vlak voor de dooskiel aan bakboord. Mogelijk heeft de plaatsing er wat mee te maken.
Maar volgens mij en de inbouwer war dat de beste plek.

Tips zijn altijd welkom. :)

Vinni

De kalibratie moet je doen op je gemiddelde bootsnelheid. Helaas is de afwijking niet lineair, dus zit je er altijd een beetje naast. Door op je gemiddelde snelheid te kalibreren heb je de meeste kans dat het klopt. Op de motor die snelheid gaan varen volgens je gps, kalibratiemenu opstarten en instellen tot je de zelfde snelheid ziet. Niet vergeten om je keuze te bevestigen! (Bij RM meestal door 2 knopje tegelijkertijd in te drukken) Read that fine manual ;)

Edit: net geleerd dat je de I70 op meerdere snelheden kan kalibreren. Dus Vinni: je hebt huiswerk jongen :laugh:
Laatst bewerkt: 20 jan 2019 10:13 door koko.
Alleen ingelogde leden kunnen reageren.

Diepteinstelling kiel-transducer Raymarine I70 20 jan 2019 10:00 #1014329

13 knopen lijkt wel veel op 13 kmh :huh:
Weet je zeker dat de instelling op knopen staat ?
Kmh is wel handig op binnenwater .

En inderdaad , RFTM , liefst meerdere malen :whistle:
Ad
Laatst bewerkt: 20 jan 2019 10:01 door Yellow Boat.
Alleen ingelogde leden kunnen reageren.

Diepteinstelling kiel-transducer Raymarine I70 20 jan 2019 10:10 #1014332

  • roberteb
  • roberteb's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1667
koko schreef :

De kalibratie moet je doen op je gemiddelde bootsnelheid. Helaas is de afwijking niet lineair, dus zit je er altijd een beetje naast. Door op je gemiddelde snelheid te kalibreren heb je de meeste kans dat het klopt. Op de motor die snelheid gaan varen volgens je gps, kalibratiemenu opstarten en instellen tot je de zelfde snelheid ziet. Niet vergeten om je keuze te bevestigen! (Bij RM meestal door 2 knopje tegelijkertijd in te drukken) Read that fine manual ;)

Of je hebt geen i70 of nooit de manual gelezen.

I70 kan je kalibreren op verschillende snelheden, zodat afwijking minimaal is
Alleen ingelogde leden kunnen reageren.

Diepteinstelling kiel-transducer Raymarine I70 20 jan 2019 10:11 #1014334

  • Vinni
  • Vinni's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4878
Nee.....staat op knopen.
Maar ik ga het maar weer eens proberen.

Heb al eens bij windstil weer in water zonder stroming geprobeer de twee gelijk te krijgen.
Kreeg het niet voor elkaar. Maar wie weet.......

Vinni
Alleen ingelogde leden kunnen reageren.

Diepteinstelling kiel-transducer Raymarine I70 20 jan 2019 10:12 #1014335

  • koko
  • koko's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 10342
roberteb schreef :
koko schreef :

De kalibratie moet je doen op je gemiddelde bootsnelheid. Helaas is de afwijking niet lineair, dus zit je er altijd een beetje naast. Door op je gemiddelde snelheid te kalibreren heb je de meeste kans dat het klopt. Op de motor die snelheid gaan varen volgens je gps, kalibratiemenu opstarten en instellen tot je de zelfde snelheid ziet. Niet vergeten om je keuze te bevestigen! (Bij RM meestal door 2 knopje tegelijkertijd in te drukken) Read that fine manual ;)

Of je hebt geen i70 of nooit de manual gelezen.

I70 kan je kalibreren op verschillende snelheden, zodat afwijking minimaal is

inderdaad, geen I70. Goed om te weten. Bedankt!
Alleen ingelogde leden kunnen reageren.

Diepteinstelling kiel-transducer Raymarine I70 20 jan 2019 10:50 #1014354

Als je niet de juiste manual hebt kun je die van oudere apparaten ook gewoon downloaden van de Raymarine website : www.raymarine.nl/display/?id=10125
Betreffende apapraat aanklikken en dan "vervangen instruments" kiezen .
Geeft bijv.:
raymarine.app.box.com/s/w7dp1h5hwi1f3fmda4x1
Ad
Alleen ingelogde leden kunnen reageren.

Diepteinstelling kiel-transducer Raymarine I70 30 jan 2019 08:15 #1017517

  • Vinni
  • Vinni's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4878
Vorige week met die depthoffset zitten klooien.
Krijg daar echter geen negatieve waarde in. Ook alleen in decimeters.
Nou is een nauwkeurigheid van een decimeter natuurlijk prima.
Maar volgens mij staat het nog steeds niet goed.





Vinni

Edit : krijg de rotatie weer eens niet goed.....sorry
Laatst bewerkt: 30 jan 2019 08:19 door Vinni.
Alleen ingelogde leden kunnen reageren.

Diepteinstelling kiel-transducer Raymarine I70 30 jan 2019 09:18 #1017524

Tsja, dat is ook een manier om een negatieve waarde in te voeren ;-)
"Oh no, the golden shower must have shorted out his master circuit" FZ, Joe's Garage
Alleen ingelogde leden kunnen reageren.

Diepteinstelling kiel-transducer Raymarine I70 30 jan 2019 09:23 #1017528

Baasklusje schreef :
Tsja, dat is ook een manier om een negatieve waarde in te voeren ;-)

:-)
Alleen ingelogde leden kunnen reageren.

Diepteinstelling kiel-transducer Raymarine I70 30 jan 2019 10:23 #1017549

  • Moki
  • Moki's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 249
Als je “kiel” offset gebruikt, zijn het dus decimeters boven de kiel.

Bij een kiel van 2m en je dieptemeter zit op 0.7m, moet je dus 1.3m invoeren.
Navus Mea, Regula Mea
Alleen ingelogde leden kunnen reageren.

Diepteinstelling kiel-transducer Raymarine I70 30 jan 2019 10:41 #1017555

Zijn er verschillende offsets?
Een om de speling onder de kiel te geven en een voor diepte onder de waterlijn?
Alleen ingelogde leden kunnen reageren.

Diepteinstelling kiel-transducer Raymarine I70 30 jan 2019 14:40 #1017624

  • Vinni
  • Vinni's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4878
Moki schreef :
Als je “kiel” offset gebruikt, zijn het dus decimeters boven de kiel.

Bij een kiel van 2m en je dieptemeter zit op 0.7m, moet je dus 1.3m invoeren.

Aha!....snappum....dan staat-ie nu dus wel goed ingesteld. :)
Het verhil tussen kiel en transducer is 66cm.

Je hebt inderdaad meerdere offset mogelijkheden.
Het bijzondere was dat er ook een offsetmogelijkheid "Transducer" is.
Alleen kon je daar geen waarde invoeren.....dus waarom die offset er in zit.....geen idee.

Vinni
Alleen ingelogde leden kunnen reageren.

Diepteinstelling kiel-transducer Raymarine I70 30 jan 2019 14:45 #1017626

  • Moki
  • Moki's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 249
Nee, er is maar 1 offset, de kan de volgende waardes hebben:
1 waterline (afstand tussen waterlijn en transducer, geeft dus de echte diepte aan)
2 transducer (0 offset, geeft de diepte onder de transducer aan)
3 keel (afstand tussen kieldiepte en transducer, geeft dus de diepte aan, onder de kiel)


Off topic:
Als je gebruik wil maken van Navionics Sonarcharts, met eigen metingen, zul je de diepte op (1 waterline) moeten zetten.
Navus Mea, Regula Mea
Alleen ingelogde leden kunnen reageren.

Diepteinstelling kiel-transducer Raymarine I70 30 jan 2019 14:53 #1017628

  • Moki
  • Moki's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 249
Voor de echte liefhebbers, er is een extra handleiding/pdf beschikbaar over calibration, "I70 Transducer Calibration Instructions 82328-1-EN.pdf"
Navus Mea, Regula Mea
Alleen ingelogde leden kunnen reageren.

Diepteinstelling kiel-transducer Raymarine I70 30 jan 2019 15:09 #1017631

  • Moki
  • Moki's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 249
Vinni schreef :
Moki schreef :
Als je “kiel” offset gebruikt, zijn het dus decimeters boven de kiel.

Bij een kiel van 2m en je dieptemeter zit op 0.7m, moet je dus 1.3m invoeren.

Aha!....snappum....dan staat-ie nu dus wel goed ingesteld. :)
Het verhil tussen kiel en transducer is 66cm.
Yep :cheer:
Vinni schreef :
Je hebt inderdaad meerdere offset mogelijkheden.
Het bijzondere was dat er ook een offsetmogelijkheid "Transducer" is.
Alleen kon je daar geen waarde invoeren.....dus waarom die offset er in zit.....geen idee.

Vinni

Ach, je zult ook vast boten hebben, zonder kiel.
Navus Mea, Regula Mea
Alleen ingelogde leden kunnen reageren.

Diepteinstelling kiel-transducer Raymarine I70 30 jan 2019 15:37 #1017653

Het ding heet toch een DIEPTEmeter!? De anelheidsmwter in jw auto laat he toch ook niet de snelheid ONDER de limiet weergeven!?

Die i70 kan dat vast ook, de DIEPTE weergeven! Wat is er onduidelijk aan de handleiding?
Alleen ingelogde leden kunnen reageren.

Diepteinstelling kiel-transducer Raymarine I70 30 jan 2019 15:42 #1017654

Veruit het meest betrouwbaar; vaar je boot langzaam op een zeer glooiend oplopende ondiepte (makkum beach bijvoorbeeld, daar heb ik het gedaan..) tot je net de grond raakt. Dan calibreer je de boel op 0.

Overigens heb ik de boot met windstil weer gewoon lopend in het water met een landvast langzaam de bank op getrokken....dat moet met jouw diepgang ook makkelijk kunnen.
Alleen ingelogde leden kunnen reageren.

Diepteinstelling kiel-transducer Raymarine I70 30 jan 2019 15:55 #1017658

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 12587
Misschien ten overvloede: je kunt alleen transducers via de i70 kalibreren als deze via een ITC5 of pod direct aan de Seatalk NG backbone zijn verbonden. De tranducers die direct aan een instrument verbonden zijn (bijvoorbeeld aan een i50 of i60) kunnen niet via de i70 gekalibreerd worden maar moeten via het betreffende instrument zelf gekalibreerd worden.
Timo
Compromis 888 'il Cigno'
Alleen ingelogde leden kunnen reageren.

Diepteinstelling kiel-transducer Raymarine I70 30 jan 2019 17:01 #1017670

  • MrDJ
  • MrDJ's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 615
Beste Vinni,

Dit moet volgens mij kunnen.




Kijk anders eens in de manual

m.box.com/shared_item/https%3A...1sv/view/70061925953


Succes
Have a Nice day
Alleen ingelogde leden kunnen reageren.

Diepteinstelling kiel-transducer Raymarine I70 30 jan 2019 17:08 #1017671

boarderbas schreef :
Veruit het meest betrouwbaar; vaar je boot langzaam op een zeer glooiend oplopende ondiepte (makkum beach bijvoorbeeld, daar heb ik het gedaan..) tot je net de grond raakt. Dan calibreer je de boel op 0.

Overigens heb ik de boot met windstil weer gewoon lopend in het water met een landvast langzaam de bank op getrokken....dat moet met jouw diepgang ook makkelijk kunnen.

En wat zou je denken van een echt peillood?
nl.wikipedia.org/wiki/Dieplood
Met een echte kun je zelfs de bodemsoort vaststellen en vergelijken met de kaart.
Daarmee kun je de dieptemeter over de hele range calibreren ( calibratielijstje maken)
Da's pas echt navigeren :lol:
Ad
