Onderwerp: Battery monitor

De zonnelader geeft een mooi beeld van de status van de 1e accu.
Van de andere twee zie ik wel het voltage (het is zo'n beetje 8v 10v 12v 14v met een lampje) maar niet de stroom in/uit en de status/soc?

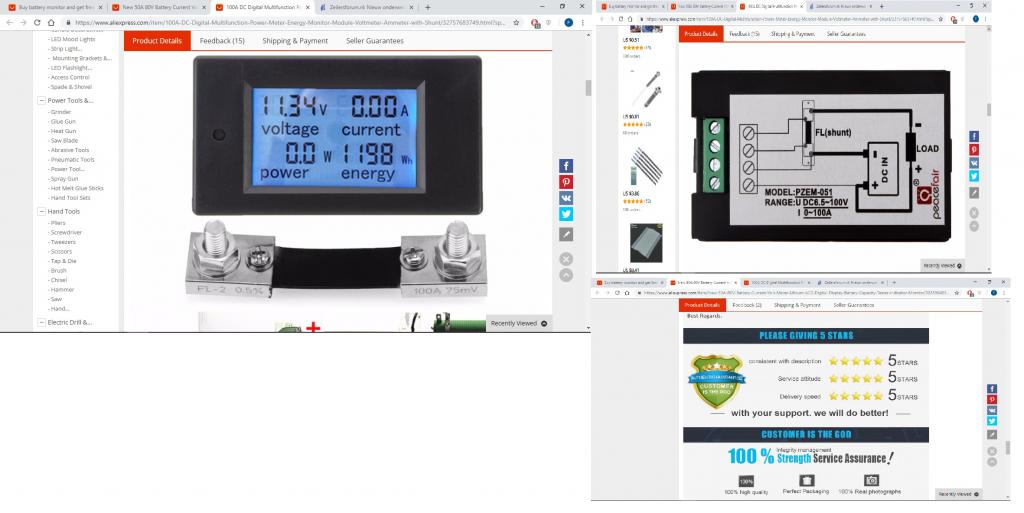

Nu zie ik op Ali veel van die battery monitors met shunt, zoals deze
deze

Is dat wat?
Wanneer is de shunt vergelijk met die van victron ziet het er zo iel uit maar het is wel 100A.

De cyrex relais tussen accu 1 en 2 en 1 en 3 moet dan brgijp ik na de shunt wil je het verbuik daarvan ook kunnen meten, en de mppt ook. Die mppt moet direct op de accu en kan niet door een FET/diode heen "kijken". Kan de mppt wel door een shunt heen?

Wat me wel aanspreekt is de "Customer is God" en "Authentic Quarantee", dat moet goedkomen, ja toch?

Ekke schreef : Een shunt is niks anders dan een stukje koper waarvan de spanningsval gemeten wordt. Dus mits dik genoeg, kan alles er gewoon door heen, twee richtingen. Niet te vergelijken met een diode oid.

Verder kunnen dit wel leuke dingen om spanning en stroom te meten. Maar een 'echte' accumonitor is het in mijn ogen vaak niet omdat wat slimme dingen missen (rekening houden met peukert etc.). De ladingstoestand is dus wat minder nauwkeurig maar er onstaat wel een redlijk inzicht in opgewekte A's, Ah's en dus Wh's.

Ik zou wel voorkomen dat een start stroom of een andere flinke belasting door krappe shunts heen gejaagd worden, ook al denkt een chinees dat 100A wel moet lukken.

let op dat je er een neemt die batterij capaciteit meet, er zijn er ook die alleen stroom, spanning, vermogen weergeven

zoek maar op ebay; Battery Monitor DC 90v30a Amp Volt Remainming Capacity Meter Auto Car Boat RV

wel 19,5$

Ik heb de meter die je laat zien. Is geen accu monitor in de zin dat hij uitrekent hoe vol de accu is. Hij meet maar 1 kant op, dus alleen verbruik, of alleen laden.
Tegelijkertijd kan je er prima mee bijhouden wat er gebruikt wordt en ook spanning kan je zien. Met die twee gegevens krijg je een heel behoorlijk beeld van de toestand van de accu’s. Ik doe het er al een paar jaar mee. Twee voor verbruik en 1 voor laden. Zo kan ik beide processen volgen en zien wat er gebeurt.

Vorig jaar ergens al twee echte monitoren gekocht bij Ali, maar nog geen echte behoefte gehad die te plaatsen doordat ik het nu eigenlijk wel prima vind. Misschien deze winter ombouwen.

De tip van Helios gevolgd en die zojuist aangeschaft
Meet in en uit met duidelijke instructie.
Houdt helaas geen historie bij, maar de prijs is mooi.
