Onderwerp: Zekering en DC converter

Ik zat mijn electrisch systeem nog eens te overdenken en vroeg mij af wat jullie zouden kiezen bij de volgende situatie.

24v boordspanning enkele apparaten werken op 12v en 5v via een DC converter.

Zou je:

1: Een zekering plaatsen op de plus voor de DC converter op een lagere dan de voorgeschreven waarde van de DC converter. (de bedrading is dikker dan dat)

2: Een zekering plaatsen op de plus voor de DC converter op de waarde van de bedrading. (boven de DC converter waarde)

3: Een zekering plaatsen op de plus NA de DC converter op een lagere dan voorgeschreven waarde van de DC converter.

4: Een zekering voor en een zekering na de DC converter. op een x?? waarde

Ik zou in ieder geval in de kabel naar de converter een zekering plaatsen die aangepast is aan de maximaal toelaatbare stroom door die kabel.
Heeft de dcdc converter geen eigen zekering zou ik de waarde van de zekering die kabel beveiligd zover omlaag brengen dat op of net boven de maximale stroomopname van de converter zit.

Als de dcdc converter korstluit bestendig is, is een zekering in de afgaande bekabeling niet noodzakelijk mits de bekabeling dik genoeg is voor de maximaal te leveren stroom.

Maak je na de dcdc converter een sub verdeling met meerdere afgaande groepen en zekeringen, let er dan op dat de dcdc converter voldoende korstsluitvermogen heeft om ingeval van sluiting of overbelasting in 1 van de groepen de zekering te laten aanspreken.

Is dit niet het geval, dan stort de spanning in zonder dat er een zekering aanspreekt en is je hele verdeling spanningsloos.

4

Zeker zekeren
Ik heb pas geleden de stroomdraad uitgegloeid en samengeklonterd, daarbij de boordpc opgeblazen door een wrakke stekker. De 12-12 volt omvormer was gezekerd met 10 amp. Achter de omvormer naar de pc zat niets en daar hoort dus wel wat te zitten!

Juistem, dus voor de DC converter 1 zekering in het geval van 1 apparaat op de waarde aangepast aan het apparaat.

Bij meerdere apparaten 1 zekering voor de DC converter net onder de max van de DC en dan ieder apparaat aangepast op het apparaat laag afzekeren. Dat klinkt logisch Gaan we bouwen!



PvO schreef :

Voor de DC converter.

Waarde aanpassen aan maximale stroom opgenomen door DC converter + wat marge.

Bijvoorbeeld 5A maximale stroomopname, zekering 6,3A (is geloof ik zo uit mijn hoofd een standaard waarde)

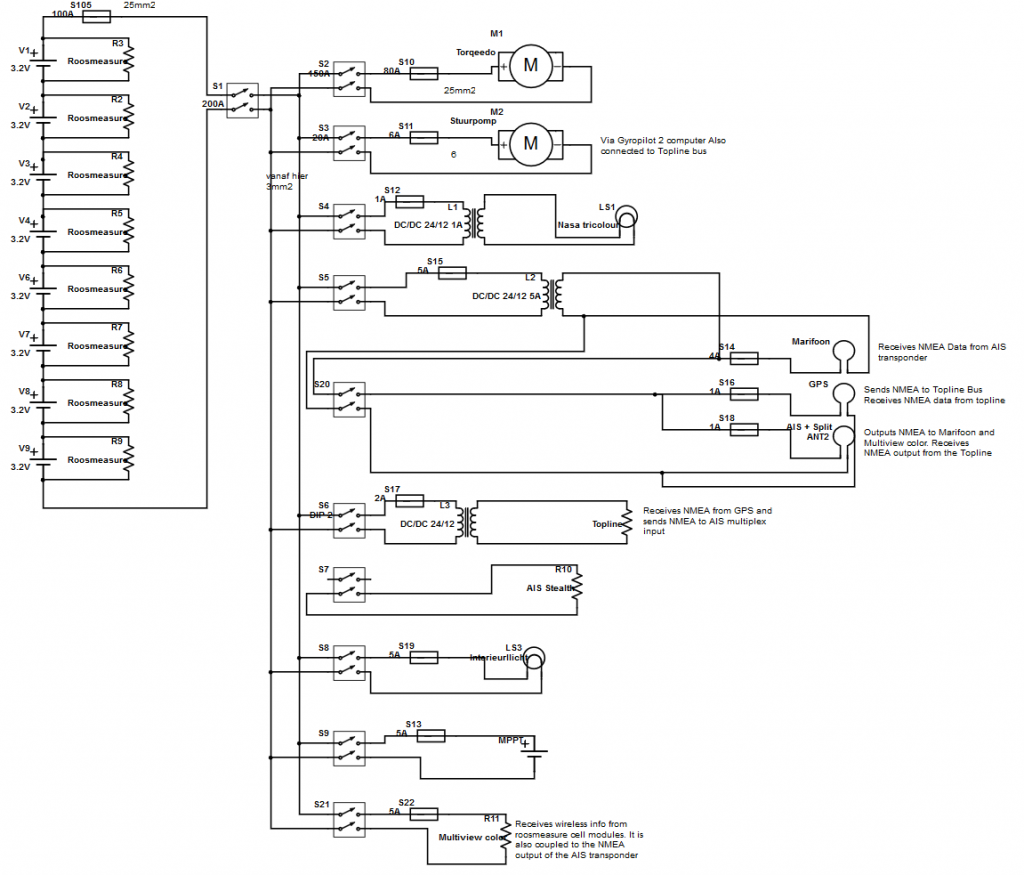

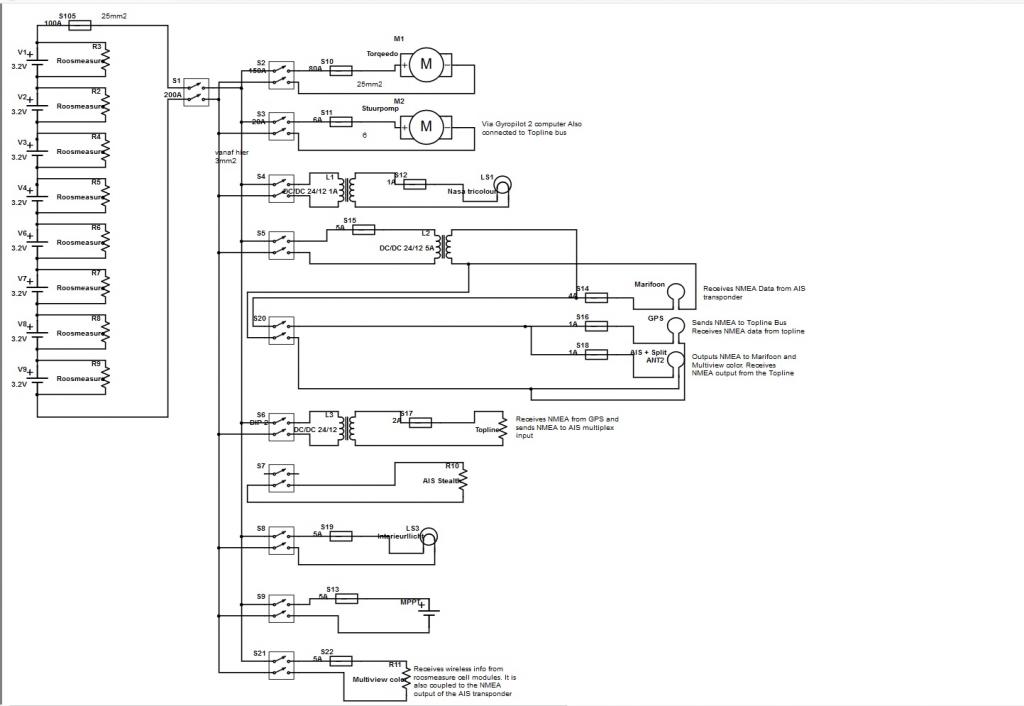

Dit zou het dan zo ongeveer worden. Kritiek???? Shoot!

O wacht ik zie dat ik nog een paar zekeringen op de foute plek heb staan. Ga ik vanavond nog eens goed naar kijken.

waarom alles dubbelpolig schakelen?

sy helios schreef :
Om bij veel nattigheid binnen de delen die niet goed werken echt af te kunnen schakelen zodat er geen rare lekstromen blijven lopen via de nattigheid.

Ik weet dat dit niet een situatie is die je wenst maar de schakelaars konden het en het was weinig extra werk om in te bouwen. Misschien zorgt het er nog eens voor dat ik nog net mijn marifoon aan de gang kan houden terwijl de rest onder water staat.

zo dan

zie 4e schakelaar van onderaf gezien

sy helios schreef :
Die klopt, is een schakelaartje van de AIS transponder om het zenden uit te zetten. Heb er een weerstand ingezet maar dat slaat niet echt ergens op. Maar die zit niet op de 24V

Boy schreef :
Mocht je het interessant vinden: 'de symbolen voor de dcdc converters slaan ook nergens op'

Boy
Je hebt L1, L2 en L3 verkeerd ingetekend.

Je hebt ze nu als trafo met DC voeding, dat geeft kortsluiting. Ik denk dat je ze hebt als common-mode RF filter maar je apparatuur?

Ik zie nu dat je er een DC-DC converter mee probeert aan te geven? Dat zou ik ff anders tekenen.




Terwijl ik dit schrijf is PvO me voor.
