Onderwerp: Vreemde codes in OpenCPN op een Mac en AIS info.

Hoi Allen,
Ik ben wat aan he rondkijken of Open CPN op mijn Macbook iets is.
Het zou leuk zijn als ik de AIS informatie in openCPN kan zien.

Ik heb een Ais geleend en een serial to usb kabel in mn kabeldoos gevonden.
Alleen de AIS TX met de serial RX en de ground verbonden.
Een driver voor Mac gevonden : PL-2303 MAC OSX USB-to-Serial Bridge Controller

Nu lijkt de verbinding ok, want er komt iets met telkens stukken binnen.

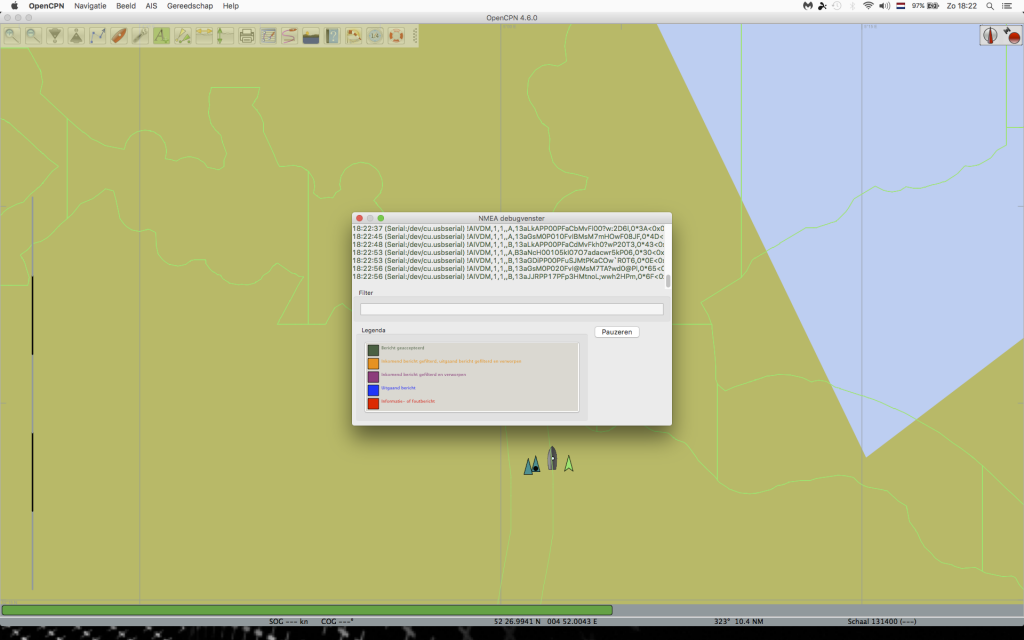

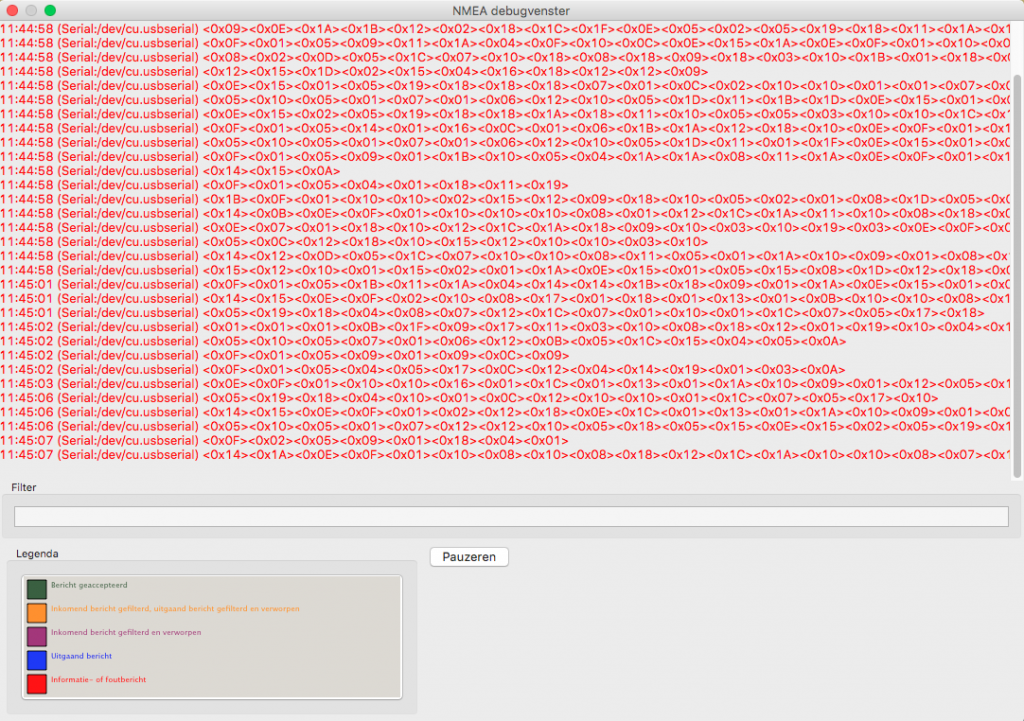

en te zien in het OpenCPN debug screen.
Maar wat er staat zijn niet die $XXXetc codes. OpenCPN kan er dus niets mee.

Wie weet wat de oorzaak zou kunnen zijn en hoe krijg ik het goed?
Ik al de mogelijke instellingen als baudrate, parity etc geprobeerd maar geen verschil.
Zie ik iets over het hoofd. probeer net een beetje wegwijs te worden in OpenCPN......als waar zijn de dieptes ineens en dat soort dingen:)

Het lijkt alsof de AIS dit soort NMEA praat-> wat ik me niet kan voorstellen,
Of de kabel iets vertaald-> misschien
Of de driver iets vertaalt-> geen idee.
Wat kan ik proberen?

Alvast bedankt voor jullie hulp.

Waarschijnlijk staat de baudrate niet goed, of heb je de polariteit gewisseld.

Ik heb alle baudrates in Open CPN uitgeprobeerd maar geen verschil helaas.
Ook de polariteit gewisseld maar dan komt er niet meer uit.

Er komt genoeg data uit lijkt het, maar niet in een NMEA sentence format van $ XXXX etc.
terwijl de AIS wel bij de collega waar ik hem van leende in een NMEA netwerk hangt maar die draait op een windows systeem.

Ik heb de driver weggegooid en opnieuw geïnstalleerd. en kan deze ook kiezen in OpenCPN.

Iemand nog een idee misschien of is er iemand met ervaring met AIS-OpenCPN en Mac?

Simpele vraag, is de AIS plugin geinstaleerd en staat deze aan?

A

Kan je niet echt helpen, geen enkele mac ervaring maar het lijkt me geen OpenCPN probleem.
HIER Veel info en links naar hulpprogramma's voor verschillende OS, ook Mac. Zou je iniedergeval moeten kunnen uitvinden of het probleem bij OpenCPN zit of ergens eerder in de keten tussen de AIS ontvanger en OpenCPN.

@AdB, OpenCPN heeft geen plugin voor AIS, kan je dus ook niet vergeten om aan te zetten.

rooiedirk schreef :

maak eens wat printscreens van de verbindingsinstellingen in OpenCPN. Het meest voor de hand liggend is dat het veld Protocol niet op NMEA183 staat.

Ik weet niet of dit de oplossing zou kunnen zijn, maar kijk ook eens of je GPS misschien niet op NMEA, maar op SIRF mode staat. Er is op internet software om dat goed te krijgen. Ik heb het zelf ook een keer gedaan maar ik weet niet meer HOE ik dat gedaan heb. Googelen dus!

hoi Allen,
Bedankt voor jullie input!

Ik begon mij al zorgen te maken of ik met al die draadjes de geleende AIS gesloopt zou hebben

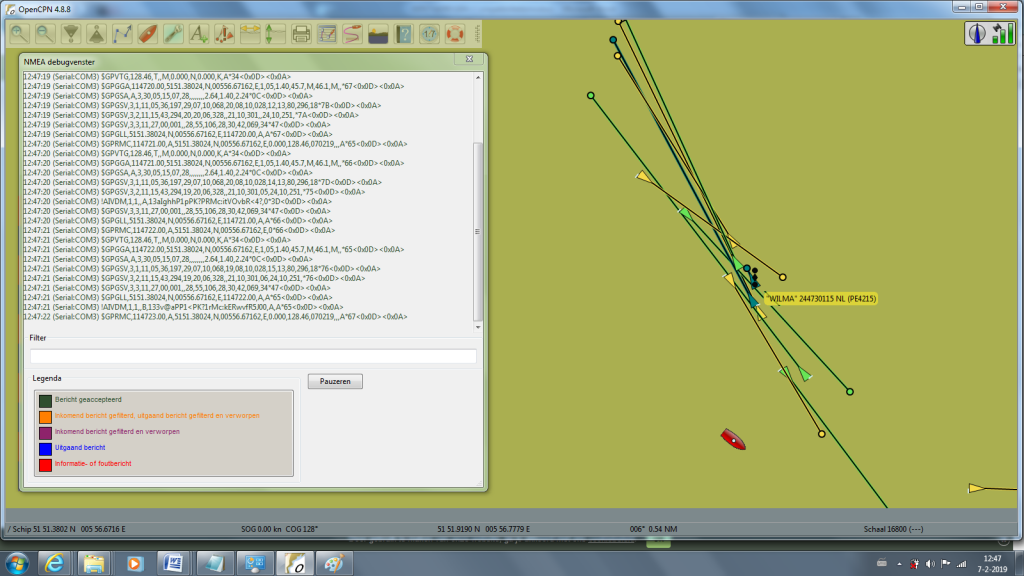

Dus op een oude windows laptop snel even Open CPN, de Profilic driver, alles aangesloten en ingesteld...
en het werkt dus gewoon!
Ook het switchen tussen GPS info op 4800 baud, en de AIS op 38000.
Alles werkt dus ok, de kabel en pins ook.

Het probleem lijkt dus software of de hardware van de Mac
De driver, of hoe de het systeem van Macbook omgaat met de seriële info op de usb poort.

Op een window machine kan ik, bij apparaten, de Com-poort instellen. Baudrate, parity etc.
Op mijn Macbook heb ik die optie nog niet kunnen ontdekken?

Een optie is misschien, een directe verbinding naar de mac te verlaten en het via een apparaatje via TCP of Wifi te doen.
Kan dat?

Zeker kan dat. Je hebt het werkend via de windowsmachine.
Vanaf daar kan je het versturen naar een tcp/ip poort. Als je Mac op hetzelfde netwerk zit , dan kan die dat vanaf die poort weer lezen.

heb je wel de juiste driver voor je AIS geïnstalleerd op je Mac?

De serial porten kan je vinden via Terminal met ls /dev/cu*

Als ik de output zie uit je OP, dan denk ik dat de seriële poort van de mac op heel hoog staat en de aisdata op 38400 (lagere snelheid) binnenkomt.

Op zoek naar de instellingen van de seriële poort dus.
Maar dat staat toch gewoon erbij in OpenCPN in het connections scherm?

hey hoi,
Bedank voor jullie hulp!
@It Paradyske;
-Ik heb zo'n beetje alle baudrates in CPN uitgeprobeerd.
De Ais doet alle NMEA data, behalve AIS, op 4800. De AIS in, of out is op 38400.
- TCP: De oude windows machine waarop ik het even getest heb trekt het al bijna niet....maakt zoveel wind dat ik er mee zou kunnen zeilen:) En...om nou een pc aan te schaffen om om de mac de ais te kunnen zien gaat wat ver. Een pc draaien voor kleinere apparaten als iPhone of tablet lijkt me zeker wel iets om over na te denken! ...als het stroom verbruik een beetje laag is.

@Aart Korstjens: kan een SIRF of andere instelling voor de GPS, een verschil maken tussen het wel werken op windows maar niet op mac, in het zelfde programma?

@Zeilzin: naar het protocol in Open CPN heb ik gekeken, maar dit is niet te wijzigen. De NMEA Keuze staat greyed-out op zowel Mac als windows.



Op het Cruisersforum kwam ik nog een draadje tegen over Serieel-usb kabels en dat het vaak niet werkt.
Met name op een Mac.
Iemand beschreef dar dat hij de diver aangepast had, maar helaas niet hoe. Ik me suf gezocht en wel wat meer info kunnen vinden. Hopelijk vandaag wat tijd om e.e.a. even uitproberen.

De theorie is:
De Serieel-USB kabels bevatten een chip.
Het is deze chip die een driver nodig heeft. (anders ziet een mac of windows het als een muis of zoiets.)

Op een mac bevat deze driver naast code, een "lijstje", waar de fabrikantcode en productcode instaat.
In Hex nummers of e.o.a. code.
Heb je een kabel van een andere fabrikant, of met productcode die niet op dat lijstje in de driver voorkomt, wordt er geen toegang verleend naar de rest van de driver, ook al is de naam van driver zichtbaar in verbindingsinstellingen.

Omdat op een Mac, toegang tot drivers, onderdelen daarvan en het wijzigen, vet is dichtgetimmerd, wordt dat even "klussen" en uitzoeken hoe dat te doen.
Ehm....zonder de boel in de soep te draaien...
Ik heb juist een mac, om niet te hoeven klussen diep in de bilge van het systeem.

Later wat meer info dus.

Staat de serieel/usb converter wel in je hardware lijst?

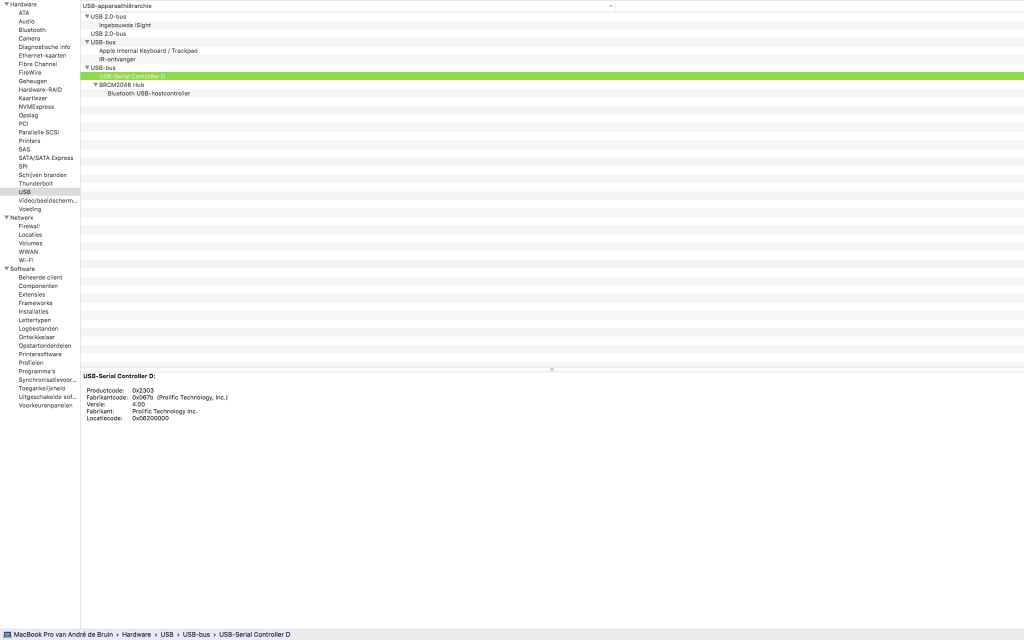

Zojuist even zo'n kabeltje in mn oude Macbook gestoken en deze
verschijnt keurig bij de USB controllers.




Mijn kabeltje heeft een profilic chipset.
Moet nu even weg, maar zal er vanavond eens een AIS ontvanger aanhangen.

Grtz, A

Ehhh,

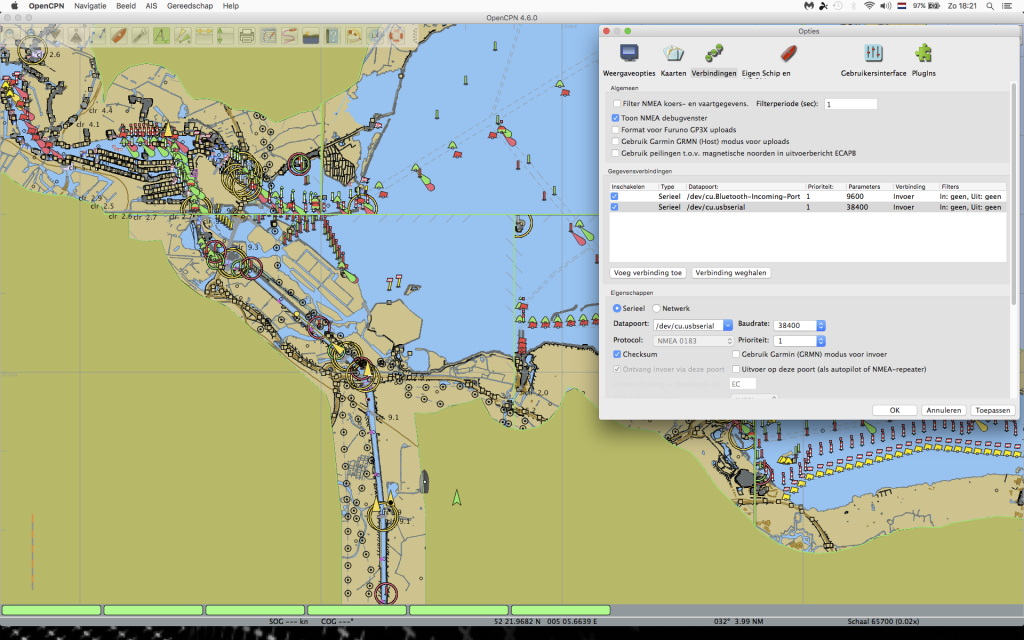

Onderaan je connection settings in opencpn:
Accepteer alleen onderstaande strings moet uit.
Negeer onderstaande strings moet aan.
En dan de boxes er onder leeg.

Hier een oude Macbook pro 2009.
OS El Capitan 10.11.6
Een Chinees serieel/usb kabeltje met Profilic chipset.
Een Easy AIS ontvanger.
QpenCpn 4.6

Ging hier eigenlijk plug and play, Easy AIS aansluiten en
deze werd direct herkent in OpenCpn.
Waar gaat het bij jou mis?
Probeer eerst de settings van It Paradyske eens.
Je USB/Serieel kabeltje heeft geen Profilic Chipset.
Het OS laat de "third party hardware" niet toe. Dit is met name bij recentere OS
een toenemend probleem, Siera ondersteunt bv mijn geluidskaarten niet meer.
Fijn als proffesioneel geluidstechnicus...








Grt, André

Druk met werk en wat andere klusjes aan de boot->
maar eens een klusfilmpje proberen te maken:)

@It Paradyske: bedankt voor je tip. ik heb de settings aangepast maar helaas. grrrr.

@AdB wow, dat resultaat wil ik ook wel! Ik draai hier op een Macbook Pro late 2011, op High Sierra 10.13.6.
De usb kabel heeft een Prolific 2303H chip.
De driver is de laatste van Prolific de 1.6.1 versie.

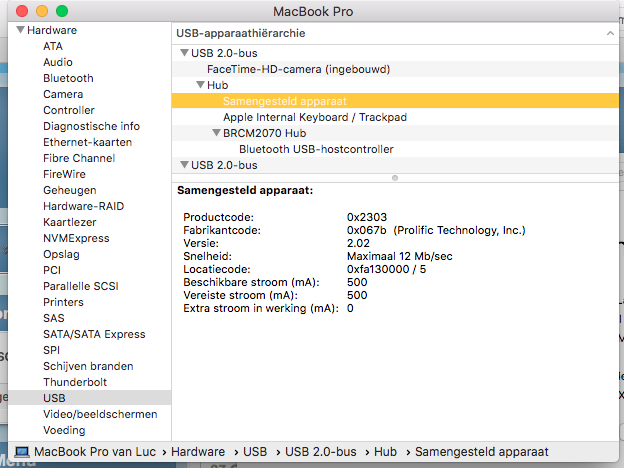

In: Over deze mac->Systeem overzicht->USB staat hij als "samengesteld apparaat"

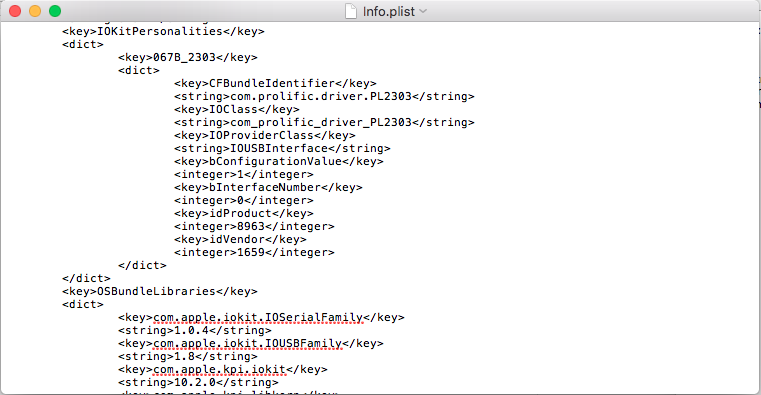

Ik heb de Plist.info in de kextfile geopend om te zien of de fabrikant code en productcode van mijn kabel erin staat.
En dat klopt. Ik had gelezen dat als in dit lijstje die codes niet voorkomen, de driver niet aangesproken mag worden en het ook niet werkt.




Daar houdt het voor mij een beetje op, op een ding na;

Na installatie van de driver staat die van mij in: Mac HD ->Bibliotheek)->Extensions. m.a.w. in de bibliotheek van de gebruiker. Daar staat maar een klein lijstje.
Andere Kext bestanden staan in: MacHD->System->Bibliotheek (Library)->Extensions m.a.w in het system account. En daar staat een lange lijst aan kext files.

Misschien is er iets met de rechten? Of moet ik hem in de systeem account zetten?

Waar staat jouw driver kext file op je mac?

Met dank weer voor jullie hulp en input!

Hallo Scope,
Ben aan het werk en niet in de buurt van mijn MacBook.
Zal vanavond even kijken waar de driver staat .
Wanneer de serial/usb kabel in je systeem niet " grijs" is  ,zou deze moeten werken.

Een ander dingetje is dat de baudrate van de converter/kabel zelf goed moet staan.
In Windows kan je dat instellen bij apparaat beheer, geen idee hoe dat gaat bij een Mac.
Misschien even aan een Windows machine hangen om dit in te stellen.

Grt, André



Gepost met de officiële Zeilersforum-app

Beste Scope,

de 1.6.1 driver wordt niet ondersteund voor OS 10.13.6 (High Siera) helaas.

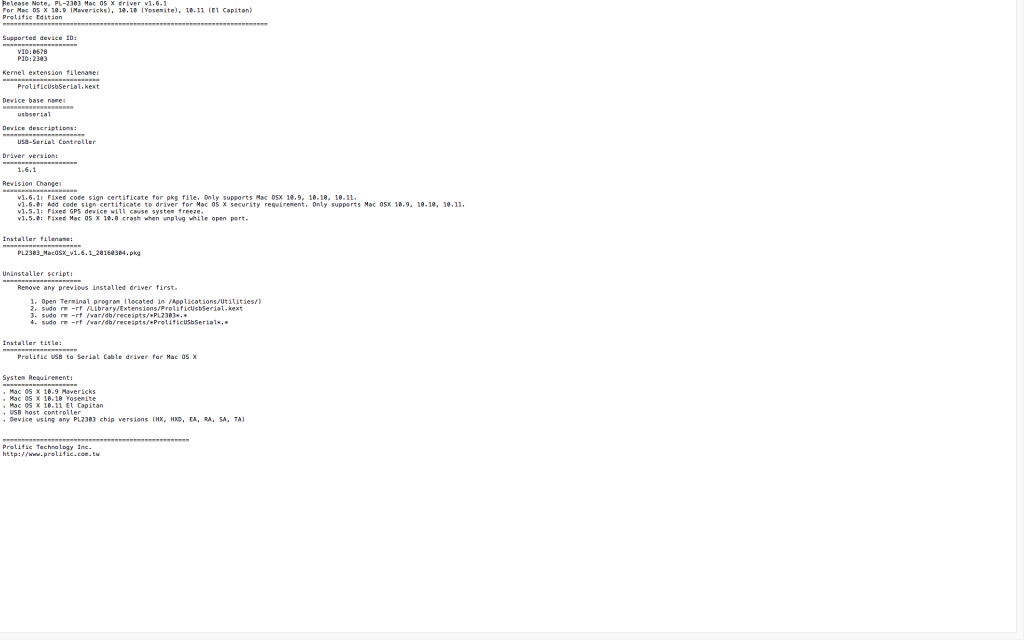

"Release Note, PL-2303 Mac OS X driver v1.6.1
For Mac OS X 10.9 (Mavericks), 10.10 (Yosemite), 10.11 (El Capitan)
Prolific Edition"

Het gaat dus niet verder dan OS 10.11

Denk dat daar het probleem zit.
Enige oplossing is dan downgraden naar El Capitan, maar wil je dat...




EDIT; Bij mij ziet de Mac hem ook als "usb-serial controler" en niet als
samengesteld apparaat.

Grt, André

Misschien dit ook nog even lezen.

www.prolific.com.tw/US/ShowPro...spx?p_id=229&pcid=41

NOTE: Mac OS High Sierra 10.13 introduces a new feature that requires user approval before loading new third-party kernel extensions. Go to System Preferences - Security & Privacy and click Allow.

Groet, André

AdB schreef :


Hoi André,

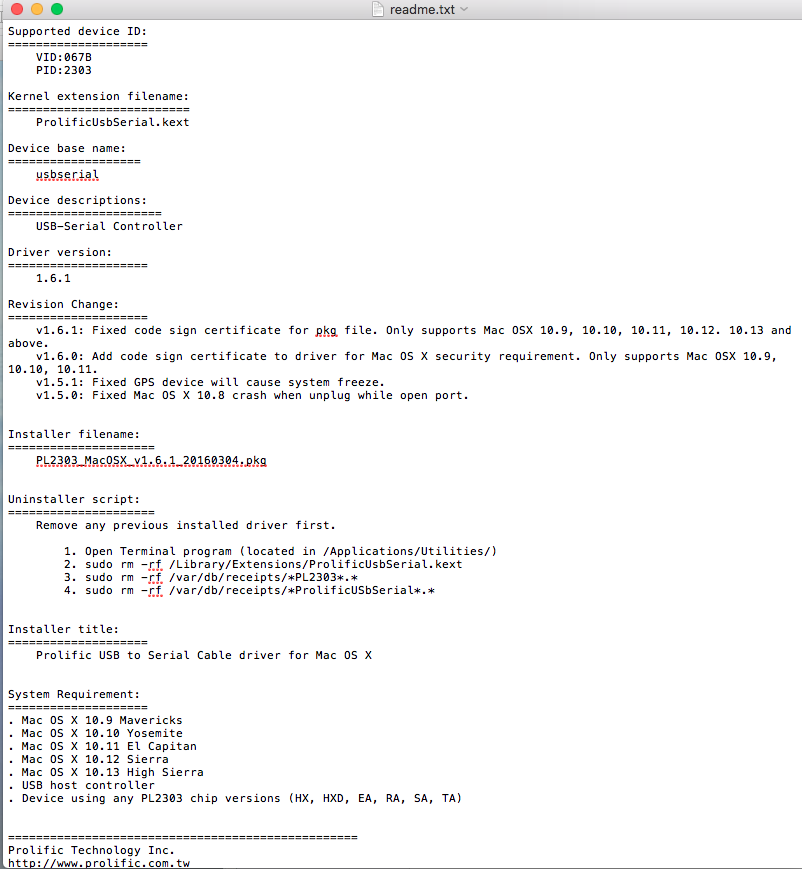

Nu begrijp ik het niet meer. Ik heb net nog gekeken op de prolific site, en daar staat er wel High Sierra bij de 1.6.1 driver. Ook na download in de readme.txt. Vreemd toch?
Niet dat dat betekent dat het wel werkt.....




Nee downgraden ga ik zeker niet, dan werken van een hoop andere zaken niet meer.

Ik weet bijna zeker dat ik deze driver ooit aan de praat heb gehad op Sierra, volgens mij wel met een alternatieve driver van GitHub gedownload, weet alleen niet meer waar.

Ben de laatste tijd bezig met Arduino's en SSP's waardoor ik ook in de USB driver blues terecht gekomen ben. Ik kwam onlangs deze tegen: www.mac-usb-serial.com en maar aangeschaft. Heb echter nog geen tijd gehad om er echt iets mee te doen. Als het werkt lijkt me het geld wel waard. Ook de troubleshoot pagina is wellicht interessant om te bekijken.

Hallo Scope,

heb je dit ook gedaan?
Go to System Preferences - Security & Privacy and click Allow.

Zo ja, dan weet ik het ook niet meer. Drivers blues inderdaad.

A

Ik heb op mijn Mac nog nooit een driver voor zo'n usb/serieel converter van prolific geïnstalleerd. Het werkte altijd out of the box.

Als je in Terminal de volgende string invoert en op enter drukt (eerst zonder de prolific aangesloten en daarna met de prolific aangesloten), dan moet er een device bij gekomen zijn in het rijtje. De string die je invoert is: ls /dev/tty*
De regel met de devicenaam die erbij gekomen is moet je in zijn geheel kopiëren. Als je dan in OpenCPN een nieuwe connectie toevoegt dan plak je de gekopieerde tekst in het veldje bij Dataport. Als het een AIS is moet de baudrate op 38400 staan en dan moet het werken...

Dat out of the box werken deed het bij mij ook altijd. Totdat ik mijn studio MacMini upgrade naar Siera... Opeens werd sommige hardware niet herkend/ondersteund.
Waaronder mijn geluidskaarten en faderboard. Redelijk essentieel in een geluidsstudio...
Heb toen dagen gezocht op het internet en met fabrikanten gemaild, zonder resultaat.
Uiteindelijk een clean install gedaan naar El Capitan om de boel weer werkend te krijgen.

A
