Onderwerp: Seatalk1 —> NMEA0183

Een tijdje op zoek geweest naar een goedkope oplossing om de ST60 Raymarine serie aan m’n plotter te hangen. Ipv dure multiplexers uitgekomen bij YAKBITZ in Australie (google het even). Goedkoop en werkt als een trein, binnen 2 weken in de brievenbus.

Ik probeer niets te verkopen en heb ook geen belang hierbij maar het leek me handig om te delen.

Het is inderdaad niet duur.

Maar....
- Ik zie nergens een symmetrische in- of uitgang? Als je dus echt een symmetrische uitgang aansluit maakt 1 helft keiharde kortsluiting. Maar werkt wel.

- Ik lees nergens iets over galvanische scheiding?

- Alle NMEA massadraadjes en voeding moeten in één klemmetje.

Ik weet weer waarom ik hier 10-15 geleden voorbij ben gegaan.

Mischien goede vraag om eens te stellen aan Yakbits? Ziet er uit als een sympathieke club, dus waarom niet.

WnW, je doelt denk ik op galvanische isolatie ivm vereffeningsstroom tussen Seatalkbus en NMEA? Edit: dat schreef je al

Hoe zou dat trouwens geregeld zijn als je een ST60 multi of Graphic hebt? (Raymarine repeaterschermen die ook een nmea in/uitgang hebben).

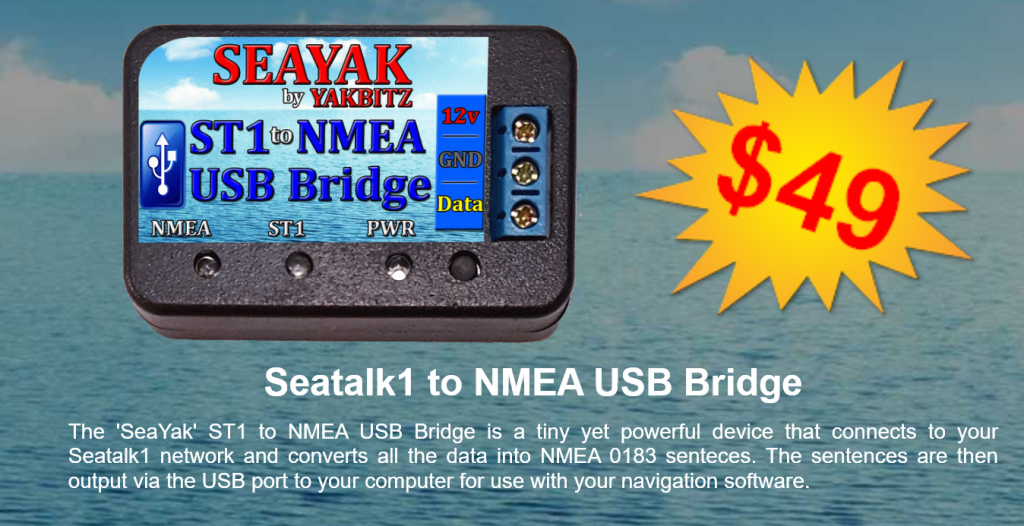

Op de site www.yakbitz.com/ kan ik alleen maar een ST1 to usb converter vinden.
Geen ST1 to NMEA bedraad converter.

Verder is het volgens mij maar 1 weg communicatie.
Er wordt niet geconverteerd van NMEA naar ST1

De inmiddels bijna antieke Raytheon / Autohelm / Raymarine E85001 converter heeft in ieder geval wel een bi-directionele verbinding. Op zich een probleemloos kastje. Ik heb mij altijd afgevraagd of er een galvanische scheiding in zit, waarschijnlijk niet. Mogelijk is dat ook minder of niet nodig omdat de NMEA0183 kant geen USB is (zoals bij de Yakbitz) maar gewoon alleen datakabeltjes.

PvO schreef :
En wat is dit dan?



De verwarring is (zoals gewoonlijk) door het door elkaar halen van data-lagen (ST1 en NMEA) en technische communicatie-lagen (voor ST1 11 bits per character 0 of 12 V, voor NMEA de RS422 standaard, 9 bits 0 of 6 V, of voor NMEA over USB 9 bits, USB 0 of 5V).
Gaat dus om verschillende dingen die al dan niet omgezet worden in de (ene) tegenhanger.
In di geval moet zowel de technische onderlaag omgezet worden (naar USB: 2 bits eraf, lager voltage) als de data-inhoud (ST naar NMEA).

Ik heb nog een Seatalk1-NMEA bridge beschikbaar voor 50 Euro

PvO schreef : Baasklusje schreef :
Er is geen verwarring, PvO zegt dat het geen "NMEA bedraad converter" is. Dat klopt, de NMEA kant van de Yaktitz converter is alleen USB, je kan er geen andere NMEA instrumenten mee koppelen (of die moeten een NMEA USB ingang hebben en dat zijn er niet zo veel). Deze converter is alleen bedoeld om je navigatielaptop aan het ST1 netwerkje te hangen.

ilCigno schreef :
Er gaat alle data van een compleet ST1-netwerk in (van alle sensoren en displays); ST1 zorgt er zelf keurig voor dat alle berichten van alle devices netjes achter elkaar beschikbaar komen op de gele draad.
Dus het ding converteert wind, diepte, snelheid, koers, etc etc allemaal keurig naar NMEA op een USB-stekker (zegt de advertentie). Daar ging dit topic toch over? Mis ik iets?

ilCigno schreef :
"normaal" gesproken dient elk NMEA geclassificeerd toestel een symmetrische galvanisch gescheiden ingang te hebben.
Omdat alle USA en Chinese zooi al nooit een symmetrische uitgang heeft, ligt dus altijd één zijde aan massa. In sommige gevallen krijg je daar niet eens een optocoupler mee open.

Omdat dus 1 zijde keihard aan massa hangt kan je dus ook tussen goedkopere NMEA apparatuur onderling aardlussen krijgen. Nu gaat dat nog lang goed met de data, maar als het heftig wordt moet door dat eene aardklemmetje een paar ampère lopen......
Zolang de massa verbindingen maar lomp serieus zijn komt het redelijk goed.

WADnWIND schreef :
Een ouderwets ST1 netwerk (alle apparaten aan elkaar doorgelust) moet officieel (installatiehandleiding) van de 2 eindpunten (laatste apparaten in de lus) 12V voeding krijgen. En daarmee zijn de mogelijkheden voor een aardlus optimaal . Die twee 12V voedingen komen wellicht niet van dezelfde plek of zelfs van verschillende accu's, de kabellengtes (spanningsverliezen) zijn verschillend, de overgangsweerstanden zullen ook niet gelijk zijn.
De koperdraadjes in een Seatalk-1 kabel zijn dan ook redelijk dik

Baasklusje schreef : Op zich niet, maar wat PvO aangaf en ik probeerde uit te leggen is dat je er geen bedrade NMEA0183 instrumenten (listeners) aan kunt koppelen. Die vragen NMEA0183 over losse adertjes en niet over een USB connector.

ilCigno schreef : En in dat licht vond ik de opmerking van w&w een beetje raar. Hij had het over alle nmea minnen onder 1 schroef.
W&w moet het dus niet over een usb versie hebben, maar over een bedrade (voor klus een rs nog wat) versie.
En die zie ik niet op de site. (Wel op ali overigens)

Ik weet niet wat jij raar vindt, maar bij alle modellen van yakbitz.com/ is maar één min (-)/gnd aanwezig.
Wil je hier dus iets op aansluiten moet er altijd een min (-) draad in en een gnd van de NMEA183.

In de mux van yakbitz zelfs 4 draden op het GND/min (-) schroefje. Uberhaupt gaat het al uit van de verkeerde NMEA uitvoering, een soort RS232 op 5 volt en geen RS422.

Goed recept voor aardlussen als de voeding van de yakbitz vanaf een ander punt komt dan de GND van het NMEA toestel(len).

Om over de GND van de USB maar te zwijgen.

Als alle aangesloten toestellen vanuit één fysiek voedingspunt komen, gaat het wel goed, of alle minnen en GND moet lomp dik zijn.

De NMEA uitgangen zijn n.l. zelden of nooit galvanisch gescheiden.

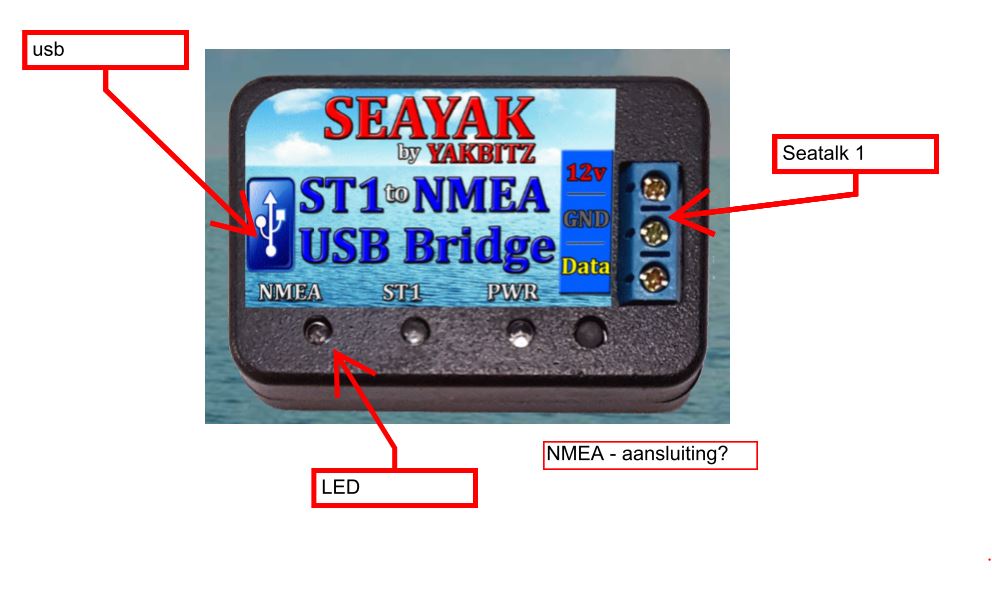

WADnWIND schreef : Het gaat in dit draadje over de ST1 naar NMEA uitvoering, die ik op de site heb gevonden heeft twee aansluitingen:
- ST1
- USB

Géén bedrade NMEA aansluiting, je kan dus helemaal niet meerdere min(-) draadjes onder 1 klem aansluiten want die klem is er niet.


In het kader van:"een plaatje zegt meer dan duizend woorden":

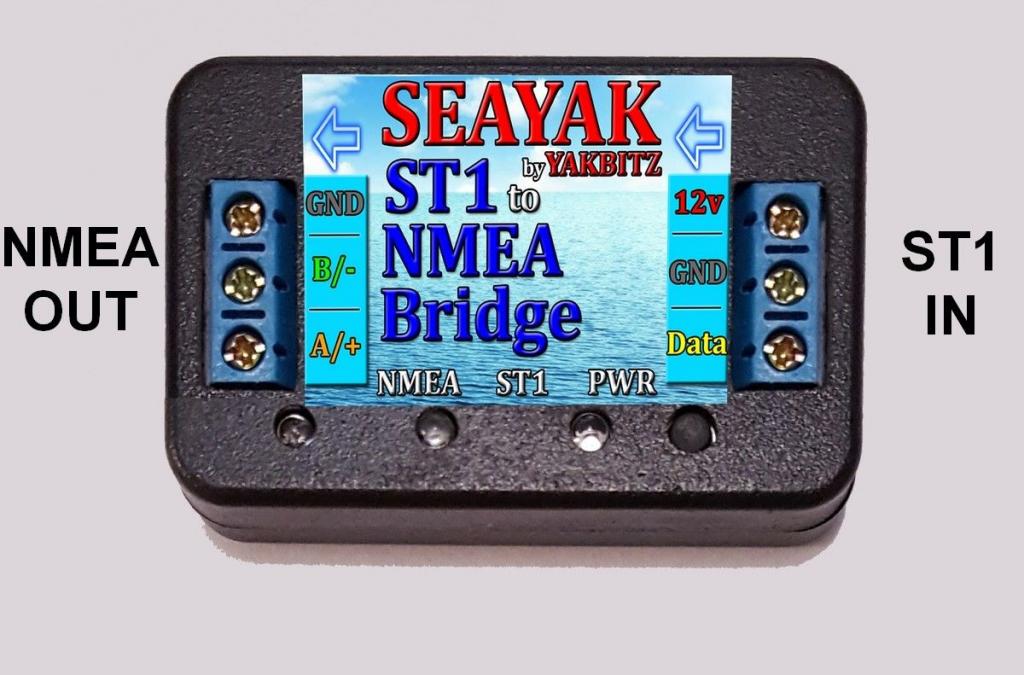

Excuses, op de site staat niet het model wat ik besteld heb. Zie bijgaand plaatje, via Ebay gekocht by Yakbitz (Steve). Aardige vent en zeer correcte afhandeling.

PvO schreef :
Oke, die gnd is dezelfde als de Seatalk bus. Dan heb je gelijk. Maar we weten nog niet of er een galvanische scheiding is dtussen de seatalk gnd en de USB gnd?

Ik doelde aanvankelijk meer op de yakmux, yakker 2 port en de Yakbak die op die website staan.
Echter in het plaatje van smachielsen zie ik 2x een GND. 1x vanuit de seatalkbus en aan de NMEA zijde.
Het plaatje doet vermoeden dat het een keurige symmetrische uitgang is, maar ik adviseer om de GND aan de NMEA zijde niet aan beide zijden van de kabel aan te sluiten. (of helemaal niet)

Heeft u de seatalk - nmea converter nog in de verkoop?

Mvg, Nico
