Onderwerp: Seatalk draden aansluiten op SeatalkNG

Seatalk draden aansluiten op SeatalkNG 10 feb 2019 11:08 #1020683

  • Felix
  • Felix's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 55

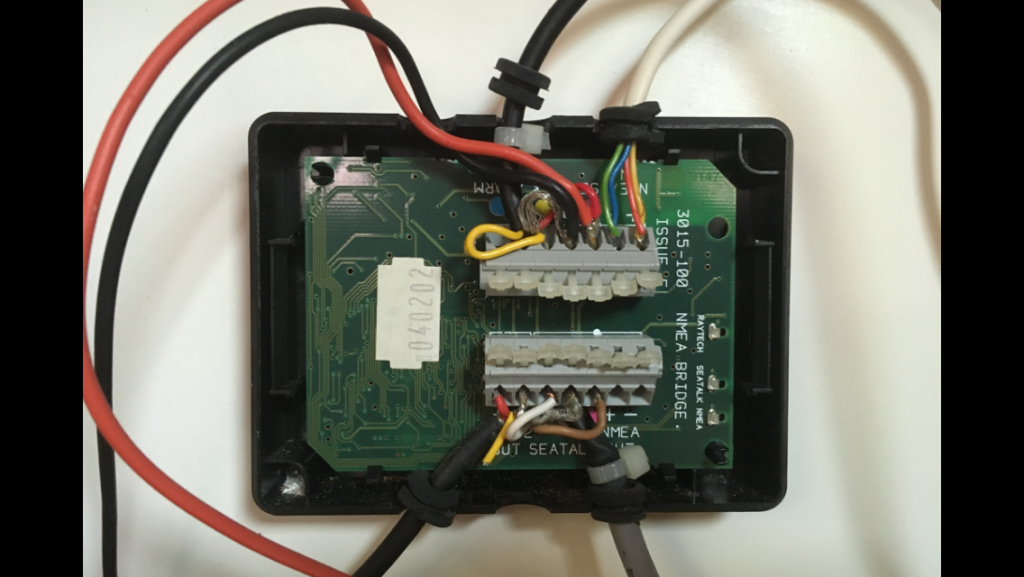

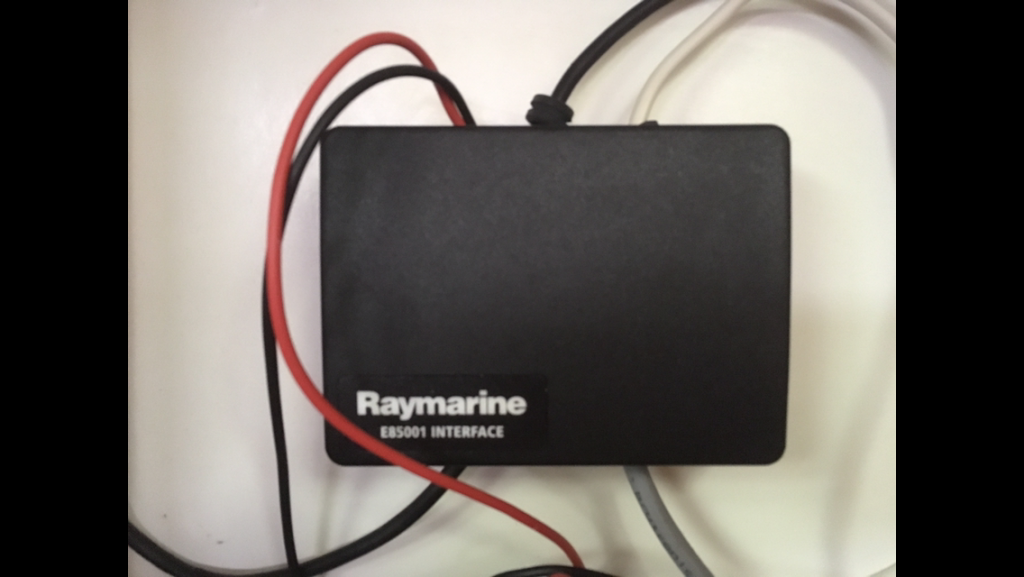

Beste technische zeilers, ik wil mijn nieuwe Raymarine EV1 stuurautomaat aansluiten op bestaande ST60 windmeter etc. Ik heb hiervoor de speciale Converterkit gekocht, maar krijg de draden niet getrokken. Nu heb ik al wel een plek waar Seatalk aankomt, nl bij de E85001 Raymarine interface die ik toch niet meer gebruik. Weet iemand hoe ik vandaar de aansluiting op SeatalkNG zou kunnen maken?

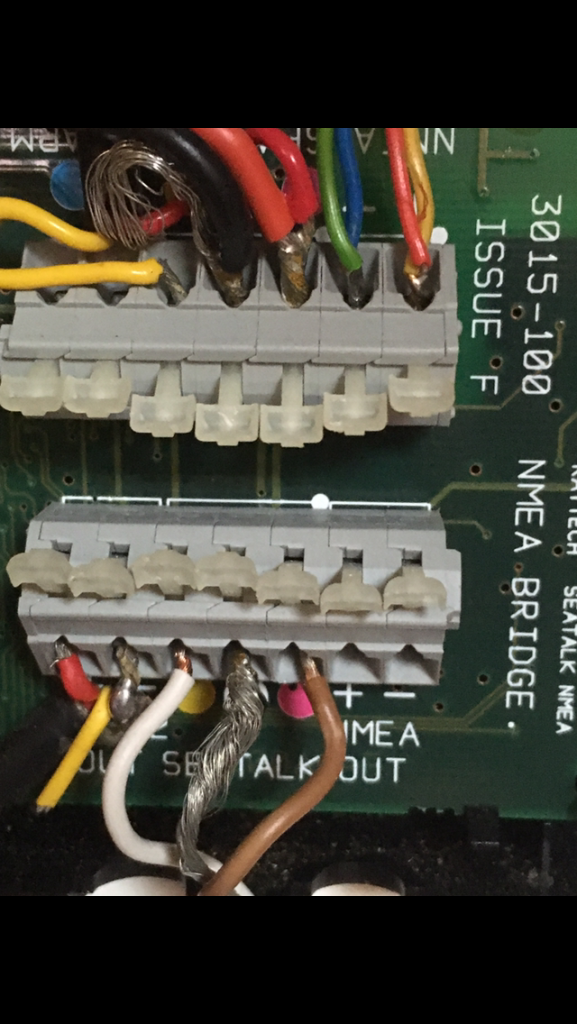

Bijgaand foto van de aansluiting. Volgens mij komt de grijze draad onder vanaf de instrumenten.
Bijlagen:
Van X4, Schakel, Etap 23i, Compromis 777 naar Etap 30i
Alleen ingelogde leden kunnen reageren.

Seatalk draden aansluiten op SeatalkNG 10 feb 2019 11:16 #1020686

  • Vinni
  • Vinni's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5052
Had je dan niet deze converterkit moeten kopen?
www.raymarine.com/view/?id=1597

Vinni
Alleen ingelogde leden kunnen reageren.

Seatalk draden aansluiten op SeatalkNG 10 feb 2019 12:07 #1020709

  • Felix
  • Felix's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 55
Vinni schreef :
Had je dan niet deze converterkit moeten kopen?
www.raymarine.com/view/?id=1597

Vinni

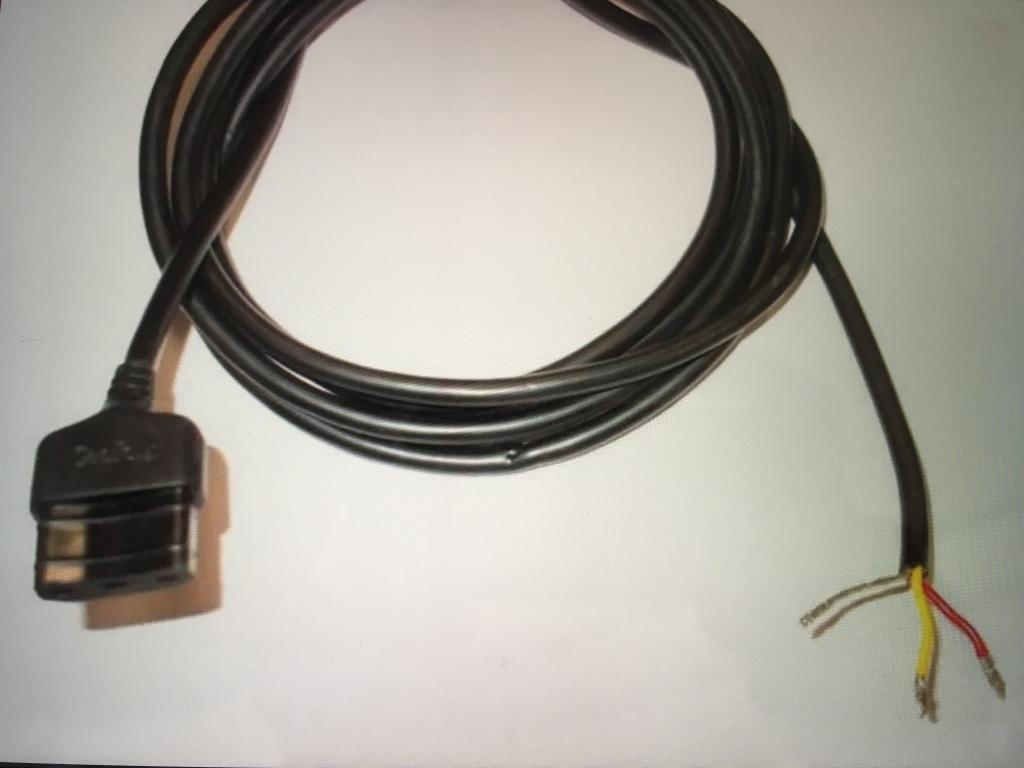

Die heb ik, maar daar kan ik niet veel mee omdat de Seatalk1 connector in een instrument moet en daar kan ik niet bij. Vanuit Seatalk1 komen drie draden volgens mij en de vraag is aan welke ik die vast moet maken bij SeatalkNG (foto)
Bijlagen:
Van X4, Schakel, Etap 23i, Compromis 777 naar Etap 30i
Alleen ingelogde leden kunnen reageren.

Seatalk draden aansluiten op SeatalkNG 10 feb 2019 18:39 #1020846

Je moet de kabel met de gele stng connector hebben , als je die openmaakt zal je daar de drie seatalk1 draden in vinden. Die kun je dan aansluiten op een seatalk1 kabel die van je meters komt.
Alleen ingelogde leden kunnen reageren.

Seatalk draden aansluiten op SeatalkNG 10 feb 2019 19:35 #1020876

  • Koezt
  • Koezt's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5915
Je moet volgens mij zo'n kabel hebben.

www.georgekniest.nl/catalogus/...lk1-naar-stng-kabel/

Ik heb er nog 1 liggen, mocht je er belang bij hebben.
Dehler Duetta 94 - Koezt
Alleen ingelogde leden kunnen reageren.

Seatalk draden aansluiten op SeatalkNG 10 feb 2019 19:56 #1020890

  • koko
  • koko's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 10472
En dan nog een seatalk 1 blokje om 3 stekkers mee te koppelen. Dan hoef je niks open te knippen, maar moet je diep in de buidel.
Seatalk 1 is erg simpel. De rode dropveter aan de rode dropveter en zo verder. Als je ze openknipt en afstript kan je met ern wago klemmetje (betere kroonsteentje zeg maar) aan elkaar zetten.
Alleen ingelogde leden kunnen reageren.

Seatalk draden aansluiten op SeatalkNG 10 feb 2019 20:12 #1020898

  • Felix
  • Felix's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 55
Koezt schreef :
Je moet volgens mij zo'n kabel hebben.

www.georgekniest.nl/catalogus/...lk1-naar-stng-kabel/

Ik heb er nog 1 liggen, mocht je er belang bij hebben.

Bedankt. Deze zit ook bij de conversiekit die ik heb gekocht.
Van X4, Schakel, Etap 23i, Compromis 777 naar Etap 30i
Alleen ingelogde leden kunnen reageren.

Seatalk draden aansluiten op SeatalkNG 12 feb 2019 18:43 #1021443

  • Felix
  • Felix's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 55
Vandaag ook nog antwoord gehad van Raymarine, die ik deze vraag ook nog op de mail had gezet.

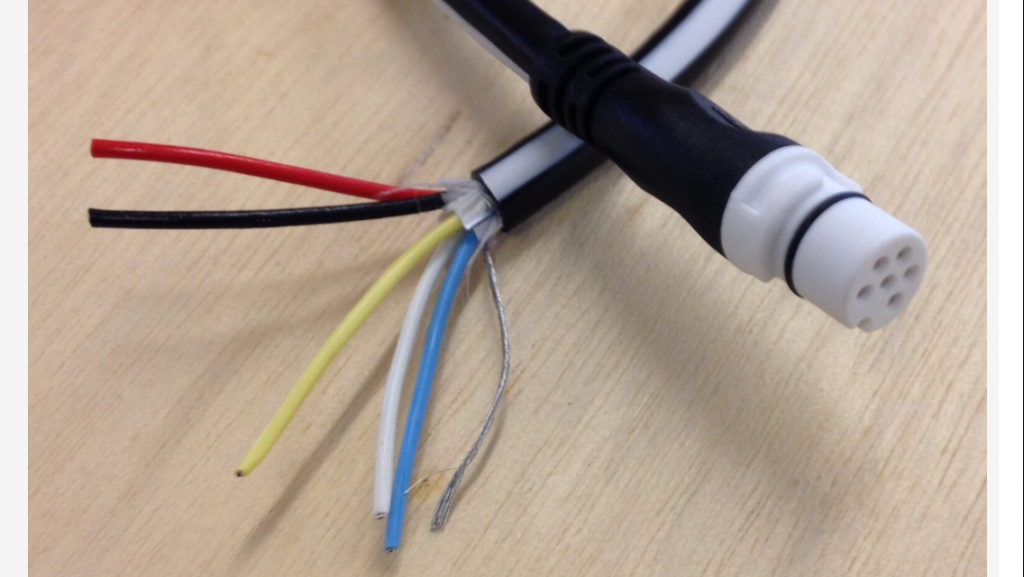

Het is eigenlijk heel simpel. Gewoon kleur met kleur aansluiten, dus zwart, rood en geel (=seatalkdraad). Deze draden zitten in Seatalk1 en in de Gele kabel bij de conversiekit, maar ook in de standaard witte SeatalkNG Spurkabel. Hierbij moet je de overige drie draden dus negeren.
Van X4, Schakel, Etap 23i, Compromis 777 naar Etap 30i
Alleen ingelogde leden kunnen reageren.
