Onderwerp: shunt en verbinden 2 accu's

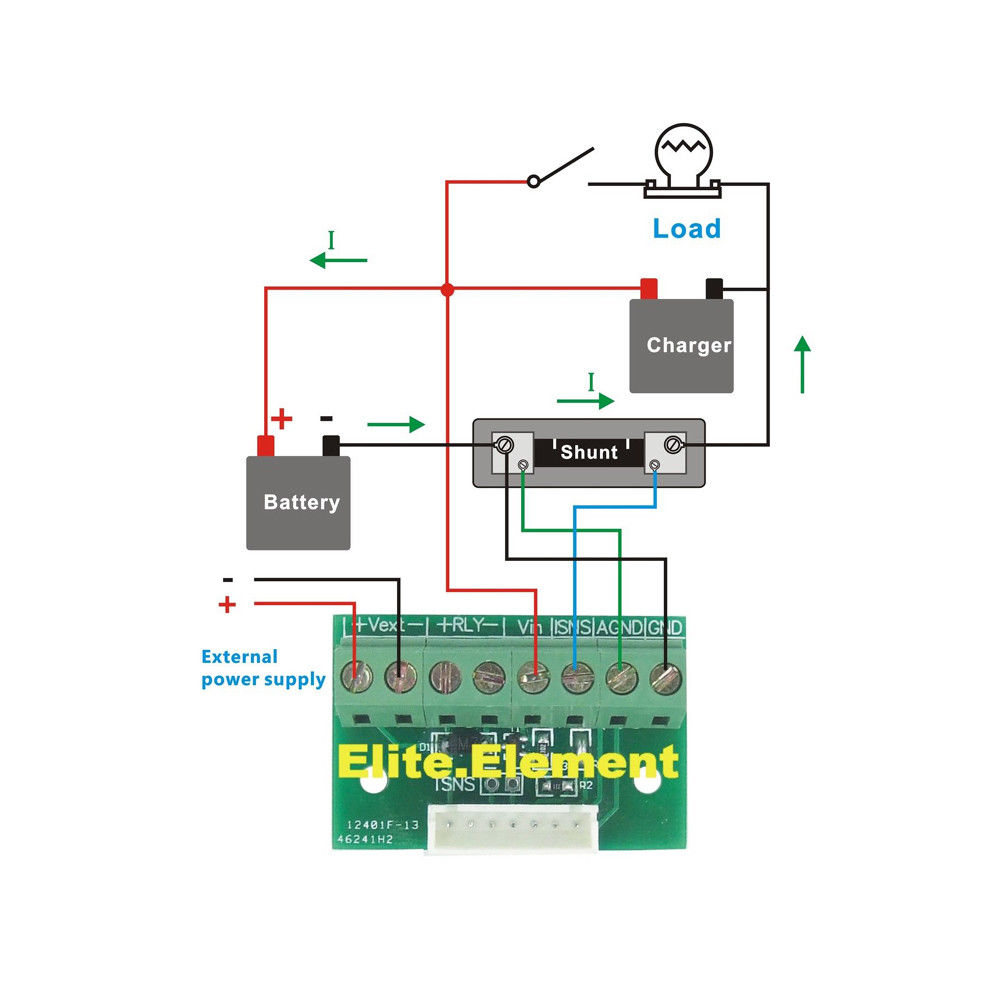

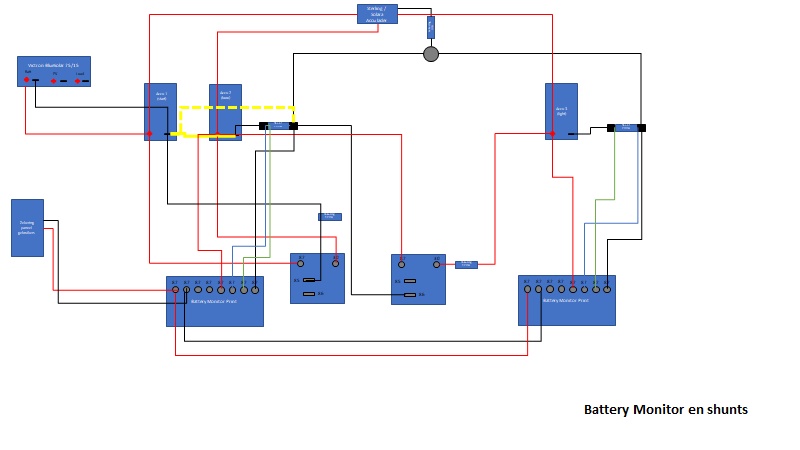

Met de post kwamen twee shunts en een bijbehorende battery monitor. Deze kan stroom in en uit meten. Ik heb een schemaatje getekend hoe ik denk het aan te sluiten.
In het zelfde 12v schema zitten 3 accu's, 2 cyrix relais die ervoor zorgen dat alle 3 de accu's geladen worden door het zonnepaneel op accu1, een sterling lader die met walstroom alle 3 de accu's los van elkaar laadt.
Niet getekend is de bekabeling van elke accu naar de rail met de gezekerde gebruikers.

Er zit op de achtergrond ook nog een vetus battery watch met FET waar ik met de cyrixen en mppt omheen ga omdat de victon solar regelaar daar niet mee om kan gaan. (Zonder breekwerk kom ik daar niet bij en het zit niet in de weg). Voor deze Vetus battery watch zit de - van accu 1 aan de - van accu 2, de gele lijn in het plaatje.

Om stroom in en uit per accu goed te meten moet de linkerzijde van de shunt met 1 zijde op de -pool van de accu en moeten de 'gebruikers' aan de rechterzijde van de shunt, zodat alle stroom door de shunt gaat.

De vraag: Moet ik de verbinding tussen accu 1 en 2 (gele lijn) nu aan de pool van accu 2 houden (buiten de shunt om) of aan de rechterzijde van de shunt?
Of moet die gele lijn helemaal weg omdat ik dan accu 1 ook ga meten zonder de + kant van accu 1 en slaat de meting dan nergens meer op?

En toen een plaatje waar de tekst wel te lezen is?

nou inderdaad, sorry, formaat verkleind is wel heel onleesbaar. Deze pdf is beter hoop ik
