Onderwerp: Draad over bij dynamo VP MD2020B?

Heb net het vervangen van mijn motorrubbers en uitlijnen van de moto afgerond.

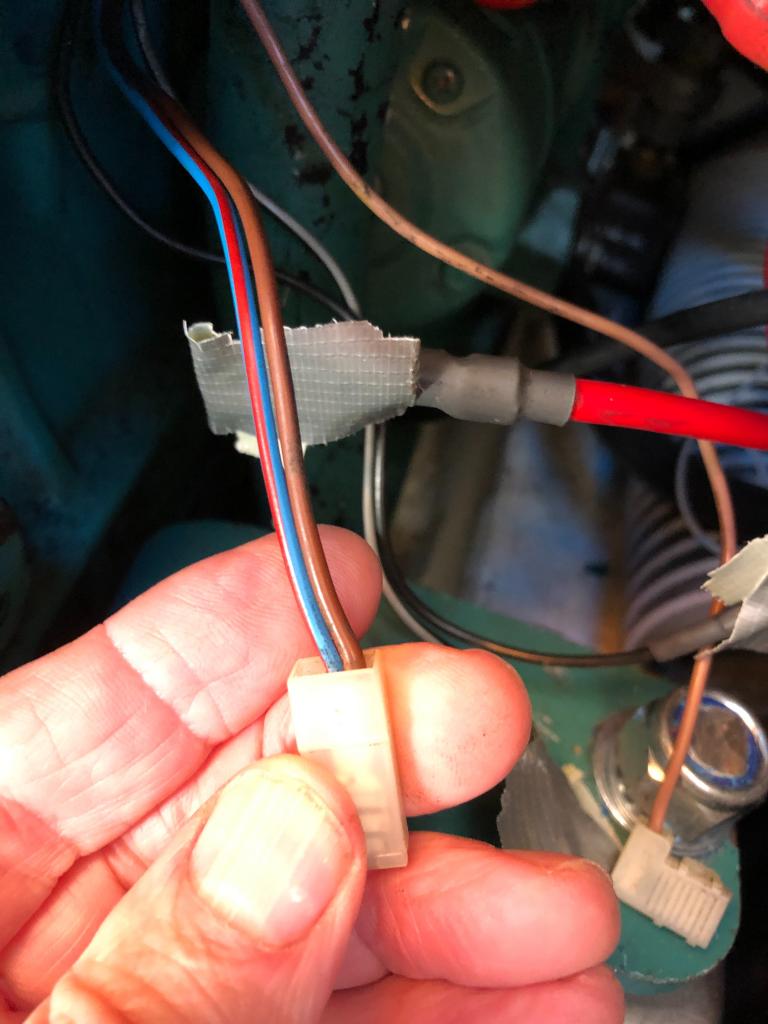

Ontdek ik dat blijkbaar een aansluiting op de dynamo (bruin en rood/blauw op D+) is afgebroken.

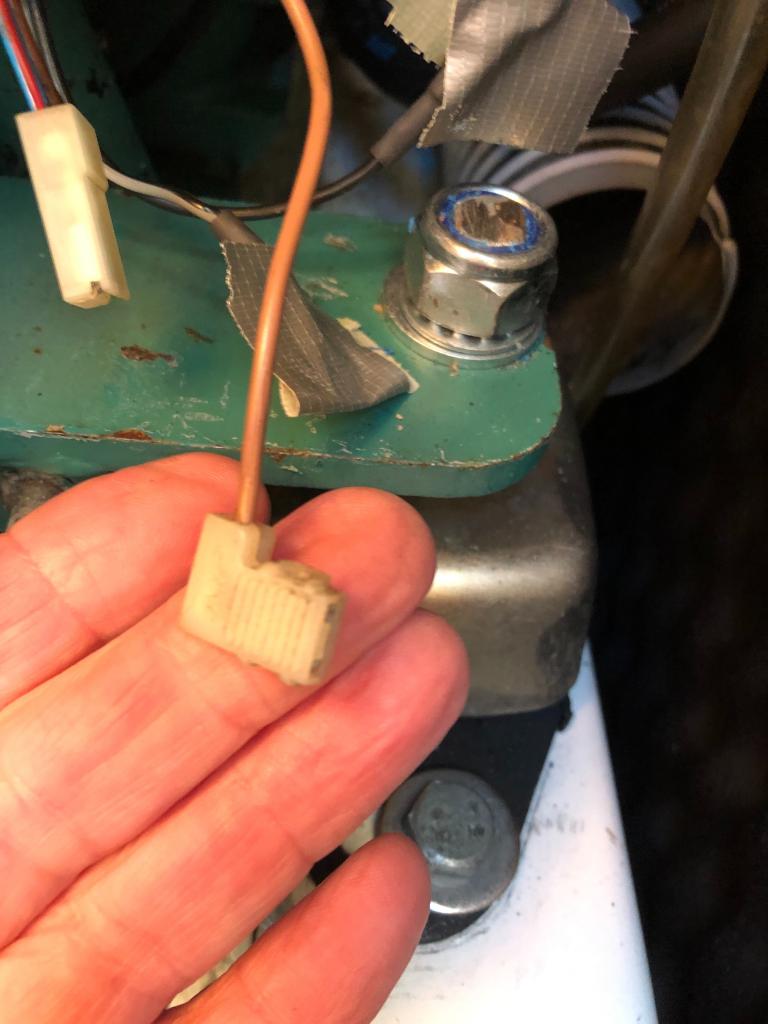

Dat komt wel weer goed, maar nu lijk ik ook nog een draadje over te hebben, een bruine (laatste foto).

Iemand enig idee?

De electriciteitsschema's staan in je handboek , inclusief kleuren ( als iemand die tenminste niet heeft veranderd of een andere dynamo heeft ingebouwd).Pagina 15,16 en 17.
En als je dat niet (meer)hebt , hier een download.
www.motoren.cloudns.cx/pdfs/vo...0-2020-2030-2040.pdf
Ad

Dank, ja, ik zal eerst eens wat beter speuren in de schema's.
Misschien een extra draadje voor contactslotoptie ofzo.

Voor de toerenteller?

Die hoort op de W aansluiting en volgens de manual is dat zo te zien een grijze draad.
Ik zie ook dat de draad naar de laadcontrolelamp ,wat dus ook de draad is voor de voorbekrachiging , bruin is en op D+ hoort te zitten.. Heel belangrijk dus want zonder die aansluiting doet de dynamo het niet.

Mensen , kijk nou eens gewoon in de manual
En als je die niet begrijpt , ga dan een cursus dieselonderhoud volgen.
Ad

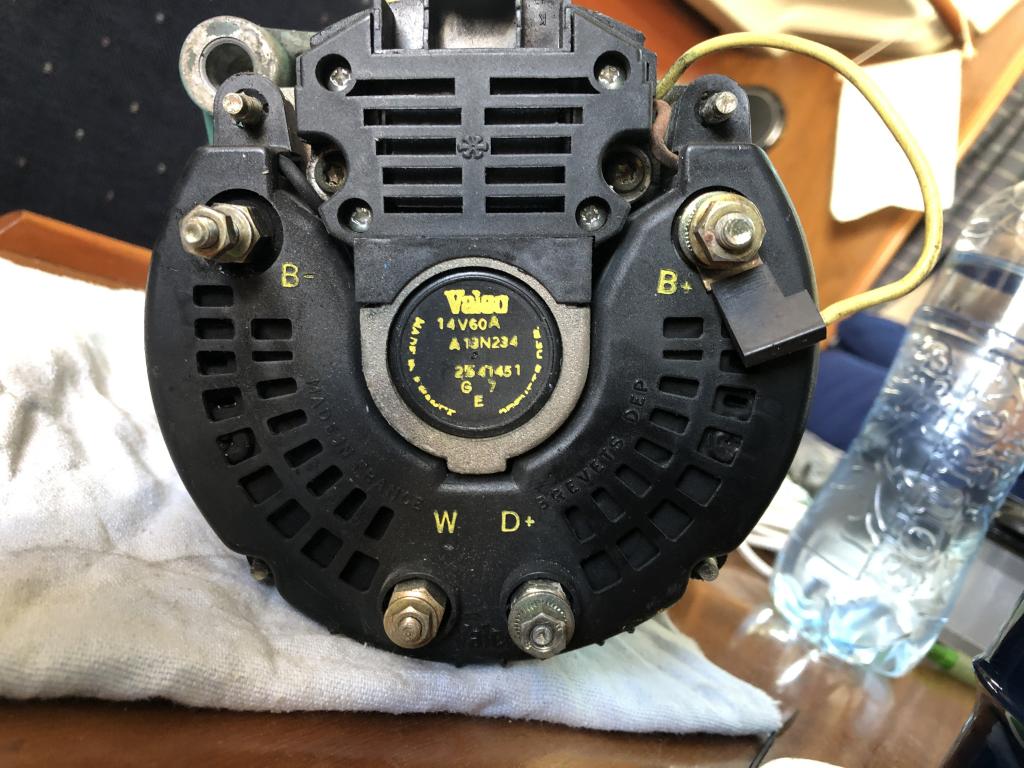

Ja, dus ik heb en had die bruine en die roodblauwe op D+ (Zie foto 2). Dat is goed.
Ik heb ook een grijs/zwarte op W. Dat is ook goed.

Ha, ik heb hem gevonden
Hij moet worden gezien als Lbn= lichtbruin.

Die komt bij mij niet voor, maar in een paneel met contactslot (alt. 2), zit hij op een koelvloeistoftemperatuurmeter (die ik dus niet heb). Dus het draadje hou ik gewoon over
Bedankt voor het meedenken!

Ik heb die ook al jaren over, bij aanschaft was die niet aangesloten en nu nog niet. Vooralsnog mis ik niks.

Jan

Het lijkt me dat die draad nodig is wanneer een diode brug geplaatst is de regelaar moet wèl de accu spanning kunnen voelen vóór de enerator zelf die functie overneemt door te gaan draaien.
De regelaar stroom gaat dan via contact en niet rechtstreeks vanaf de accu, het overbrugt de diode.

Alles weer lekker aangesloten, behalve die lichtbruine, die ik dus niet nodig heb
