Onderwerp: wat kan er stuk aan een Raymarine masttopunit

Ik heb tweedehands een Raymarine masttopunit (ST-60, eitje) gevonden vorig jaar en deze op de mast gemonteerd in de hoop dat ik signaal op mijn ST-60 instrument zou krijgen. Dat lukte niet. Het bleek dat de aarde draad grotendeels vergaan was. Ik heb toen de draad teruggestrip tot er weer een aardedraad is maar toen had ik nog geen signaal. Nu is de mast van de boot en heb ik alle rust om te testen. Ik heb de windgever opengemaakt en ook hier bleek bij het kabeltje door de arm de aaarde draad stuk (doorgerot) Ik heb een nieuw kabeltje er op gezet en in een test opstelling (met een din-plug) heb ik nog geen signaal. Ik krijg 7,99 volt op de voeding, maar verder niets. De contactpuntjes van de PCB (printplaat) zien er wel een beetje gecorrodeerd uit, maar ik heb veel erger gezien. Helaas is dit een prijzig onderdeel (meer dan 100 euro) maar ik kan het niet repareren. Ik kan hooguit nog wat contactspray gebruiken.

Kan ik er zeker van zijn dat de windgever weer werkt als ik er een nieuwe printplaat in zet? Kan het heel hoed schoonmaken van de contakt nog iets opleveren? Heeft iemand nog een PCB liggen?

www.olajedatos.com/documentos/...Service%20Manual.pdf

www.olajedatos.com/documentos/...Service%20Manual.pdf

Dit zijn de servicemanuals van de ST60 klokjes. Misschien heb je hier wat aan.

Kiko, dank je wel. Gelukkig had ik die al. Ik had hem anders ook nooit uit elkaar gekregen. Mijn probleem is of ik redelijk zeker kan weten of een nieuwe printplaat het probleem oplost



Gepost met de officiële Zeilersforum-app

Ik heb evt nog wel een oud type masttopunit liggen die je kunt gebruiken voor testen.
Als die wel werkt met je spullen, kan het dus alleen aan de print liggen.

@Koetz: dat is een heel vriendelijk aanbod. Waar woon jij of waar ligt je boot? Ik in Alkmaar / Akersloot

Gepost met de officiële Zeilersforum-app

Bert65 schreef : Hoi Bert69,

Ik woon in Leeuwarden. Kan evt per post.

Bert65 schreef :

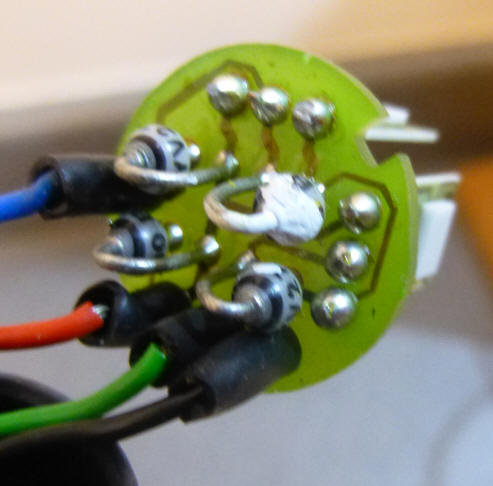

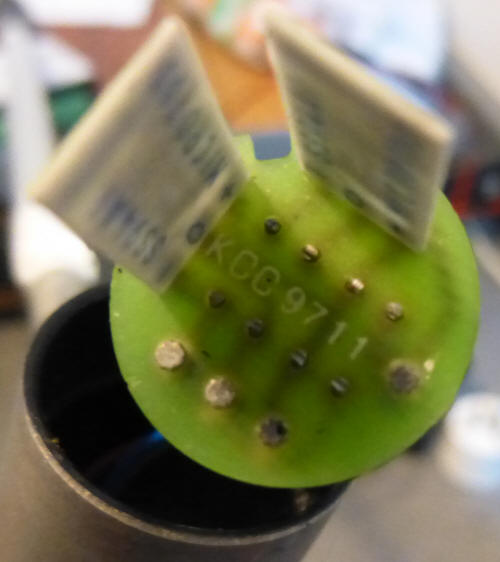

Bedoel je dit pcbtje met de 2 hall effect sensors?






Kan gemakkelijk doorgemeten worden hoor.

nee, dit is het oude type. Ik heb een nieuw type, het 'eitje' Dat is een platte printplaat. Maar het principe zal het zelfde zijn. Kan ik hem ook doormeten zonder dat er spanning op staat?



Gepost met de officiële Zeilersforum-app

Niet zonder spanning. Masttopunit kun je als volgt doormeten;

forum.raymarine.com/showthread.php?tid=97

@Koezt, dank je wel. Ik had ook ergens gezien dat de weerstand te meten zou moeten zijn.

@Koko, ik was iets te snel, jij stuurde links naar de werkplaatshandboek, Die had ik nog niet, die van de windgever (gelukkig) wel. Maar ik zag dat het instrument ook een zelftest heeft. Dat wist ik niet en ga is snel proberen. Dan kan ik ook uitsluiten dat het aan het instrument ligt

Bert

Hoi Bert,
Het zijn inderdaad de servicemanuals. Bewaar ze goed, want Raymarine is er erg zuinig op (als in: mogen niet gedeeld worden). Deze site bevat een hele berg aan info trrouwens.

soms helpt het om de contacten op de printplaat door te solderen.

OK, ik ben niet zo'n held in solderen, maar stuk is ie toch al. Bedoel je de contacten onder het stekkertje?

Iemand een idee hoe je de masttop unit kunt doormeten wanneer deze niet gemonteerd is?

Ik heb die van mij vorig jaar na een storm in de kuip teruggevonden, het eitje waar aan de stang gelijmd maar geen idee of hij het nog doet. Als hij stuk is weet ik dat liever voor dat hij weer op de mast gaat. Welke pin komt overeen met de kleuren genoemd in de doormeet handleiding?

Peter

Zie onderstaande handleidng.

Solution schreef :
Die is fijn zeg! Had ik nog niet. Bedankt!

Ik zal zelf maar even, na alle reparaties, antwoord geven. Het antwoord is nl. ALLES.

Ik heb de bekabeling in de mast gecontroleerd, die bleek defect. De aardedraad was over een aardige lengte weggerot. Ik heb hem zover kunnen terugstrippen dat die nu weer goed contact geeft. In de masttopunit zelf bleek het kabeltje in de arm stuk te zijn, ook hier de aardedraad stuk. Daarna is nog geprobeerd de PCB te redden, dat is helaas niet gelukt. Nieuw kabeltje en uiteindelijk ook nieuwe PCB besteld en ingebouwd. In een testopstelling lijkt die het te doen. Controle van de kabel van de mastvoet naar het instrument levert ook slecht contact op. Gister een nieuwe draad getrokken (originele Raymarine mastkabel) en hier moeten nu nog contacten aan geknepen worden. Komt ook een nieuwe stekker op, twee van de schroefjes daarin stuk.

De les die hier (in ieder geval voor mij) uit te leren is dat net zo goed als maar één dingetje ook de hele keten stuk kan zijn. Frustrerend is het wel. Ik weet natuurlijk pas echt zeker dat alles werkt als de mast er straks weer op staat.

Nog niet klaar!!!

Ik heb de nieuwe bekabeling van af de nieuwe Bulgin contra stekker tot het instrument gecontroleerd en de gever er met een kabel op aangesloten. Ik kreeg toen zowel windsnelheid als richting. Best een emotioneel momentje. Ik had daarvoor al de bekabeling van de mast laten controleren (idd niet zelf gedaan). Gister mast er op en alles aangesloten ennnnnn, geen signaal. Streepjes en de wijzer staat recht omhoog. Moet dus haast wel de mastkabel of het mastblok zijn. Dat wordt dus volgens seizoen, want ik kan er nu niet meer bij

Weet je zeker dat je de draadjes in de goede volgorde hebt aangesloten? Kleur op kleur bedoel ik.
Ik weet: je hebt het vast al gechekt en nog eens gechekt, maar na een dag knutselen ben je soms blind.
Massa en zwart niet verwisseld? Want daar heeft RM zo’n mal kringetje voor zonder kleur.

Hoi Koko, bedankt voor je reactie. Dat was zeker ook mijn eerste gedachte. De draadjes in het instrument zitten zeker op de juiste kleur. Om er zeker van te zijn dat de draadjes kloppen heb ik zowel de stekker als het chassisdeel opengemaakt en uitvoerig gecontroleerd dat de juiste draadjes tegen over elkaar zaten. Ik meet 7,99 volt tussen rood en aarde, dat klopt. Maar daarna klopt er niets meer. Bijvoorbeeld 7 volt tussen aarde en geel. De wijzer blijft recht omhoog staan en ik krijg streepjes in de display. Ik heb nog maar heeeeeel weinig draag over aan de mastvoet maar denk er nu toch over aarde nog iets verder terug te strippen
