Onderwerp: De ombouw van de ICOM 801E van 24V naar 12V

Zoals elders geschreven heb ik een 801E /24V versie gekocht, samen met Antenne tuner en Pactor 4 modem. Dit in 1 koop gebruikt op ebay. Misschien meer iets voor een elektronica forum, maar je kunt het ook niet lezen haha!

Goed, toen zat ik met het probleem dat ik een 12V boordsysteem heb...

Na de eenmalig gratis download van een site waarvoor ik me voor de gelegenheid heb aangemeld had ik de service manual van de 801E te pakken.
Het enige verschil was de omvormer waar de accuspanning op binnen komt. Zo op het eerste gezicht leek vrij simpel om met de juiste extra onderdelen de omvormer om te vormen (haha) naar 12V.

Ten eerste bleek via Engeland de onderdelen 3 keer (!!!!) goedkoper te zijn dan via de Nederlandse vertegenwoordiging van ICOM. Bij deze laastste gold ook een levertijd van 8 weken, terwijl Engeland direct kon leveren. Echter..... ze leveren alleen binnen de UK....

Goed, een nichtje van me woont in Engeland, en ondertussen zitten de onderdelen al op de print, maar toch het nodige geregel. De firma in Engeland heeft zelfs nog een PDF gemaakt met vrij uitgebreide aanwijzingen, inclusief zoom beelden van gedeeltes van print. Super, wat een service!

Ik had in de gauwigheid niet in de gaten dan diverse SMD weerstanden vervangen moesten worden. Allemaal van het 0603 type zoals ik na bestuderen van het internet begreep: in mijn analoge high-end audio wereld komt SMD er niet in, dus geen enkele ervaring ermee....

Zelf op YT maar onderzoek gedaan naar het hoe en wat van SMD: wat heb je nodig, welke opties zijn er enzovoorts. Ik had het natuurlijk de Rooz om advies kunnen vragen, maar je kunt niet zoals ik hier duur doen dat je professional bent en dan hulp vragen qua eergevoel, dat begrijpt een ieder...

Na vele, vele uren uitpluizen van de materie moest naast SMD weerstanden, het nodige bestellen zoals gebogen kleine soldeerpunt voor mijn 80W temp geregelde Weller, litze, flux, pincet, soldeer 0,5 mm, vloeistof dispenser voor Isopropyl alcohol.
Mijn Olympus SZH stereo microscoop had voor het fraai een 0.5X objectief moeten hebben om zo'n 20 cm onder de lens over te houden voor het werken aan de print, maar met 8 cm ging het ook wel voor deze ene keer. Een 0.5 objectief bleek op het hele internet niet te vinden qua te koop.

Het bestellen van SMD ging in 3 keer: eerste keer: huh? ik krijg alleen maar plastic? Bleek dat ik 0603 metrisch had gekocht, dus 0,6 mm aan 0,3mm, met mijn leesbril behoeftige ogen niet meteen te zien. Dus de tweede keer 0603 imperial gekocht, nog altijd een van de kleinste maten... Bleek dat er een strip leeg was, dus een derde zending maakte het SMD verhaal compleet.

Meteen in het diepe gegooid van de SMD: tussen grotere onderdelen in vervangen van 0603 weerstanden...

Het desolderen van enkele trough hole onderdelen en het solderen van een enkele SMD bleek lastig omdat 1 van de pootjes zonder goede thermal break aan een groot kopervlak zat.

Een gemixed print met piepkleine tot grote onderdelen. Bij sommige onderdelen had ik echt mijn dikke 150W geregelde Weller bout nodig om het fraai te doen.

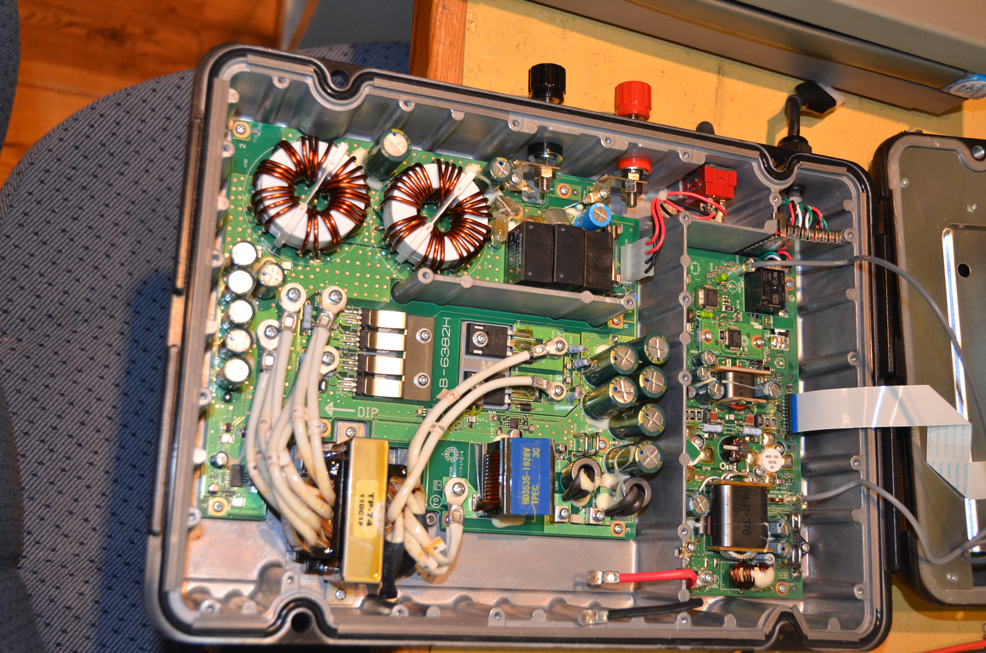

De ombouw is klaar en getest.Ik ben achteraf tevreden, en heb aardig het streven gehaald dat een vakman bij het zien het niet opvalt of denkt dat het vakwerk is. Heb meteen maar via Ebay de transparante tape met glasvezel versterking die ik toch al een tijd wilde hebben van gelijke breedte opgespoord en besteld, om de flatcable weer op dezelfde wijze te kunnen vastplakken.

Er zijn nog de nodige details waar je op moet letten om het even betrouwbaar te maken als origineel. Niet aan te raden voor een amateur achteraf gezien lijkt me. Vele, vele uren werk van uitzoeken, maar de eerste SMD ervaring opgedaan.

Foto's gaat even niet: kom er net achter dat mijn MAC bij het opstarten blijft hangen: de volgende klus???

Airgead schreef :
Rest PRAM
You might need to grow an extra finger or two for this one, or have a friend help you out. Hold down all of these keys: Command, Option (Alt), P and R, and turn on the Mac (it's the same keys to reset the PRAM). Keep holding the keys down until you hear the Mac restart again. Apple says to let it restart just the one time; I usually listen for a second reboot, and then release the keys.

Reste SMC
In some situations, you may need to reset your Mac's SMC (System Management Controller). This is largely a last-ditch attempt to fix the current version of macOS before attempting to recover the data and moving on to reinstalling the OS.
On a Mac laptop, press Shift + Ctrl + Option/Alt at the same time as you plug in the power cable.
If you've got a Mac desktop, unplug it for 15 seconds and then plug it in and after five seconds press the power button.

Kijk maar of dat werkt.

Groet, André

Zal kijken hoever ik kom. De uitwerptoets om een bootable CD erin te gooien werkt al niet eens. Wel de welkoms-chime, maar dan houd het op. Ben benieuwd...
Hij is een fraaie Mac Pro, slechts 12 jaar oud, zonde als ik een nieuwe moet....

EDIT: Ik had al de andere video kaart erin gezet maar meteen de PRAM gereset: hij doet het in ieder geval nu! Vroeger vaak genoeg gedaan, maar had nog niet hieraan gedacht, deze MAC ging al jaaaaren zonder problemen.

@ Airgead

Keurig!

@ WADnWIND: thanx!

Airgead schreef :
Mooi dat het weer werkt, let even op je OS, vanaf El Captitan 10.11.6 doet Apple
moeilijk wat betreft "third party hardware",videokaarten, geluidskaarten etc etc.
Niet meer updaten is het devies..
Back on topic maar weer.

Groet, André
