Onderwerp: Printplaat van een Raymarine windvaan redden?

Ik heb al een tijdje ruzie met mijn Raymarine windvaan (ST60, type eitje). Inmiddels heeft het instrument de zelftest glansrijk doorstaan en heb ik alle kabels doorgemeten. Toen heb ik maar de windvaan zelf opengemaakt (ik heb hem natuurlijk eerst doorgemeten, alleen 7,99 volt tussen rood en aarde, verder niks)
Daar ontdekte ik dat de aardedraad van de kabel door de arm volledig gecorrodeerd was, en heb er dus een nieuwe draad in gezet. Maar helaas hielp dat ook niet. Ik verdenk dus nu nog de PCB (de printplaat), het kan eigenlijk niet veel anders meer zijn. Iemand gaf mij het advies dat doorsolderen nog wel eens wil helpen, maar wat moet ik dan doorsolderen?

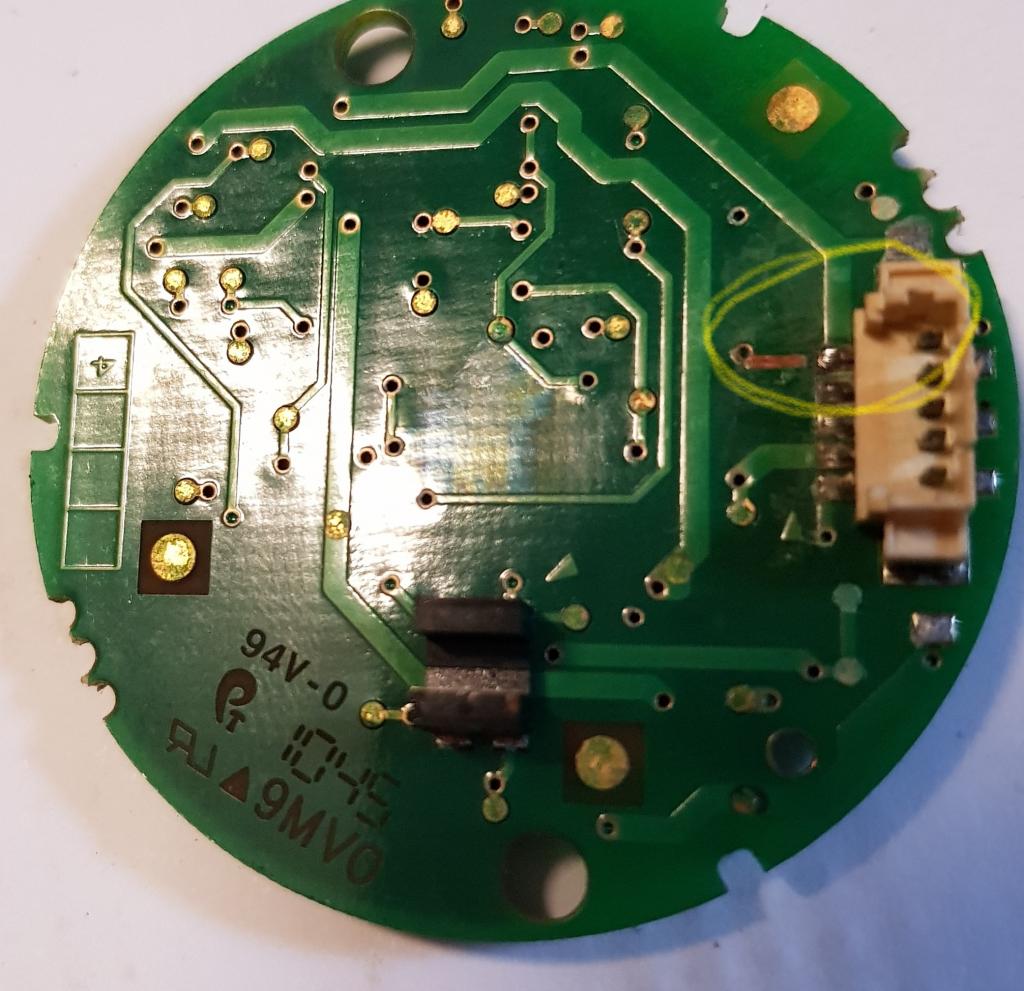

Ik zie zeker sporen van corrosie op de pcb, zeker bij de stekker. Bijgevoegd een foto, met een cirkel om de verdachte plek. Wat denken jullie? proberen te redden (en hoe dan) of gewoon een nieuwe bestellen (ruim honderd euro) en hoe zeker ben ik dan dat mijn probleem is opgelost?

Opnieuw solderen is zeker de moeife waard on te controleren. En checken of t baantje nog heel is.
Wil ik je wel mee helpen hoor

Dank je wel voor je snelle antwoord. Klopt het dat het baantje wat ik heb omcirkeld door hoort te lopen?. Repareer jij deze pcb's misschien ook? Ik ben nl echt geen held in solderen en heb ook niet echt een geweldige soldeerbout. Tegen betaling is natuurlijk geen probleem.

Solderen is inderdaad zeker de moeite waard. Maar voor dat; check ook de pins van het stekkerblokje op de printplaat maar ook van het kabeltje dat erop gaat en die verbinding verder op kabelreukjes enzo. Verder lijken er 3 druk verbindingspunten op het board te zitten. Die mits dit contacten zijn ook vetvrij en schoon moten zijn. Ook de contacten die er tegenaan drukken.
Succes. Hopelijk lukt het hem weer in orde te krijgen.

Ik zou zeker van het aanbod van Roozebos gebruik maken.
Dan heb je meteen "the full deal". Als hij het niet kan oplossen dan kan het in de prullenbak.

+1

Dat ga ik doen.

Gepost met de officiële Zeilersforum-app

Helaas heeft de zeer snelle en vriendelijke hulp van Roozeboos ook niet geholpen en ik heb dus een nieuwe PCB besteld. Met wat ik er nu aan uitgegeven heb had ik bijna een nieuwe kunnen kopen, maar zo gaan die dingen soms. Ik hoop natuurlijk wel heel erg dat hij het nu gaat doen, anders weet ik het niet meer. Ik laat het hier weten als het lukt.

Er zat een ontploft diodetje en weerstand in. Die heb ik allebei vervangen.
Maar er zal nog wel meer kapot zijn.
Soms is het ook gewoon niet te redden.

In ieder geval heel erg bedankt, het was een dappere poging.
