Onderwerp: Zoek schakelaar voor nieuw paneel

Ik ga een nieuw schakelpaneel maken. Uitgekauwd onderwerp, ik weet wat ik verder wil.

Nu zoek ik schakelaars met ingebouwde zekering. Nu heerste er op het forum een link naar een voordelige wipschakelaar met zekerautomaat er in. Ik geloof zelfs dat de wipschakelaar een rode kant had. Wie snapt wat ik bedoel en weet nog waar te krijgen?

Kijk eens bij Conrad.de

Ik heb de schakelaar gevonden. het is de Techna M1. Er heerste hier een link waar te krijgen.



(Conrad en farnell etc hebben hem niet, het was een "achteraf" siteje die ze had...

Als je het plaatje naar Google sleept, kom je uit bij een link naar Rapidonline.com

...waar dit plaatje wegkomt, en welke alleen de 10A variant verkoopt...

Ik google me suf naar een fatsoenlijke schakelaar die betaalbaar en _verkrijgbaar_ is. Ik ben niet al te kieskeurig, maar ik wil geen schakelaar met een lampje er achter.

Het zijn chinese dingen:

www.google.nl/url?sa=t&rct=j&q...IUcpcPLe9p6UO3Irv4N6

valt niet mee.

Niet meteen een oplossing

www.jprelec.co.uk/categories/e...-br3/650-020~650-020

Precies. Dat die dingen door loepiavouwers zijn gemaakt is ook bekend. Maar de verkrijgbaarheid...

Overigens ben ik ook in de markt voor een alternatief hoor. Die carlington spullen zijn mooi (en in principe veiliger), maar ik ga geen 20 piek per schakelaar neerleggen.

Schakelaars kosten sowieso veel geld. Als er dan ook nog een zekering in zit wordt het nog duurder natuurlijk.
Maar je spaart dan in kosten voor een zekeringhouder met aansluitspul.

Duur valt mee hoor. Er is zat te koop.



Het meeste heeft echter een lampje in de schakelaar. De bovenstaande serie is _ok_, maar de wipschakelaars met rode visuele feedback vind ik beter. Ik weet dat een poos terug in ieder paneeldiscussie de link werd geplaatst. Ik kan hem alleen niet terugvinden op het forum.

boarderbas schreef :
Ooooh.. zo "heerste" die link dus. Ik vroeg me al af hoe links dat deden, heersen..

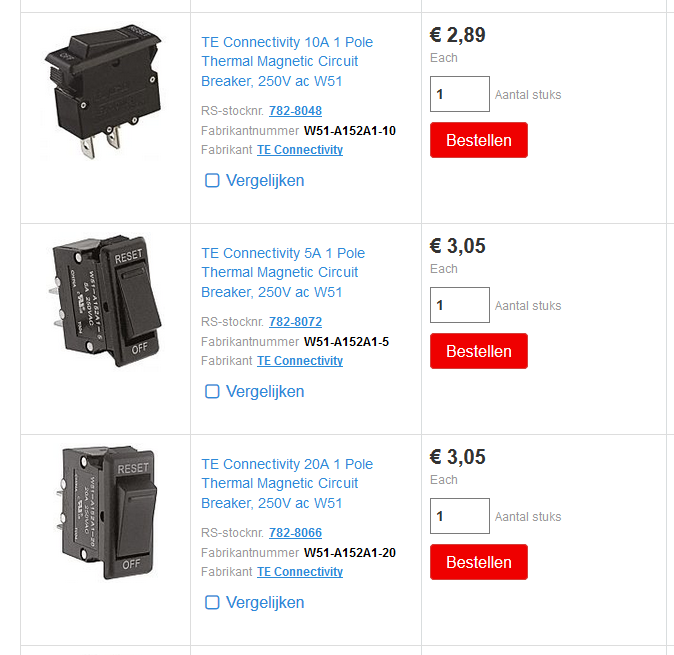

geschikt AC 10 amp (of 5), maar dan gebruiken voor DC 10A, maakt dat nog wat uit?
staat me iets bij van wel...
er zijn tenslotte ook DC circuitbreakers.

boarderbas schreef : Ik heb deze ook in mijn paneel. hier gekocht
Verkrijgbaar in diverse stroomsterktes (5, 10 en 15a) en specifiek geschikt voor DC volgens specs.

Ik ben er op gekomen omdat Victron ze ook gebruikt(e) en hun panelen. En hun selectie criteria voor componenten zijn vast beter dan de mijne op dit gebied

DC en AC maakt zeker wat uit. Bij het onderbreken van stroom kan een vlamboogje ontstaan tussen de contacten. Bij AC wordt dat gedoofd bij een nuldoorgang van de stroom (100 keer per seconde). Bij DC heb je die nuldoorgang niet en zal de vlamboog pas stoppen bij groot genoege contactafstand.
DC schakelaars hebben meestal een mechanisme waardoor de contacten sneller uit elkaar bewegen en zijn robuuster uitgevoerd.

Een truc om dure DC schakelaars voor grotere stromen (duur) te vermijden is 12V DC relais te gebruiken. Omdat die erg veel in auto's voorkomen zijn ze vriendelijker van prijs.

Philip schreef :
Volgens mij was dat de link ja, en volgens mij hadden die vroeger dan ook de schakelaars met de rode indicatie... dank!

Victron gebruikt volgens mij carlingswitch schakelaars.

Yep, ik heb ze met dat rode vlak.
Zoals ook op dit Victron paneel... Ooit een keer goed bekeken op een Hiswa oid.


En op het ding zelf staat geschikt voor DC:
