Onderwerp: HPGL / autocad tekening van boot

In verband met een schakelpaneel-to-be, moet ik een graveerbestand (HPGL) van mijn boot hebben. Dat kan in principe vrij éénvoudig van een autocad formaat gemaakt worden.

Nu klik ik sneller dan mijn schaduw in 3D CAD, 2D CAD snap ik geen biet van.

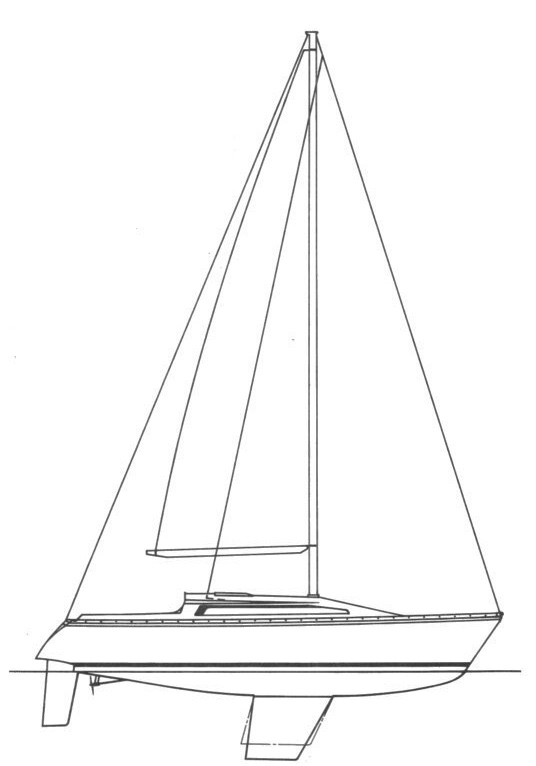

Is er hier iemand die dit gruzelige plaatje kan tracen in autocad voor me?

(Ik heb de korte kiel versie, mag ook wat vereenvoudigd)

Zijaanzicht of beide?

Goede vraag! Zijaanzicht!

Een schaeffer paneeltje? Daar kun je ze tegenwoordig ook laten beprinten.

Ik wil morgen wel een poging wagen al ben ik geen CAD goeroe. Stuur even pb voor mailadres.

Ja dat heb ik gezien. Dan zou ik het plaatje moeten overtrekken met een tekenprogje. het plaatje zelf is véél te groezelig.

Aan welke software ben je gewend?
In een 3D programma als Rhino, Solidworks, Autocad begin ikzelf vaak met een profiel op een vlak. Die kun je dan redelijk eenvoudig als dxf oid exporteren.

Ja, dat kan wel. Daarvoor heeft Autodesk me sinds een tijdje van "Raster Design" voorzien. Alleen nog nooit gebruikt. Wel een aardige aanleiding.

Oi, deze keutel trek ik in! Sorry voor de overlast!


Ik zie nu dat graveren erg prijzig is. Er is een globale setting die alle "engravings" omzet naar printen. Dat maakt het paneel in één klap 35 piek goedkoper. Had ik niet verwacht!

Dit kan (kon) uje zo 1:1 overzetten van een plaatje naar een HP-plotfile (HPGL). Onder XP deed ik dat dagelijks, b.v. van een BMP of PNG direct naat een HPGL bestand (extentie.PLT).

Maar ja dat was onder XP

boarderbas schreef : Plus dat je nu vrijer bent in lijndiktes of zelfs inkleuren van delen.
Ik ga ook voor printen

Ook bezig?

Toch maar de onzalige vraag hier uitzetten;

Wie kan met een tekenprogramma dat plaatje een beetje strakker maken? Ik zit even (letterlijk) in between jobs en mis nu even de software...(photoshop/illustrator oid)

boarderbas schreef :
Stuur maar door Bas

boarderbas schreef : Ja. Met de nodige twijfels over flexibiliteit vs. mooiheid.
Paneeltje kost toch zo'n 150 euro en wil niet bij de eerstvolgende verandering al weer out-of-date zijn. Maar dat gaat wel lukken, hoop volgende week te kunnen bestellen.

Kijk eens naar GIMP of inkscape, Bas.
Beide freeware en doen weinig onder voor betaalde progsels.

inkscape.org/


www.gimp.org/

Philip schreef :
Ik denk ergens tweede helft deze week een topic te openen....

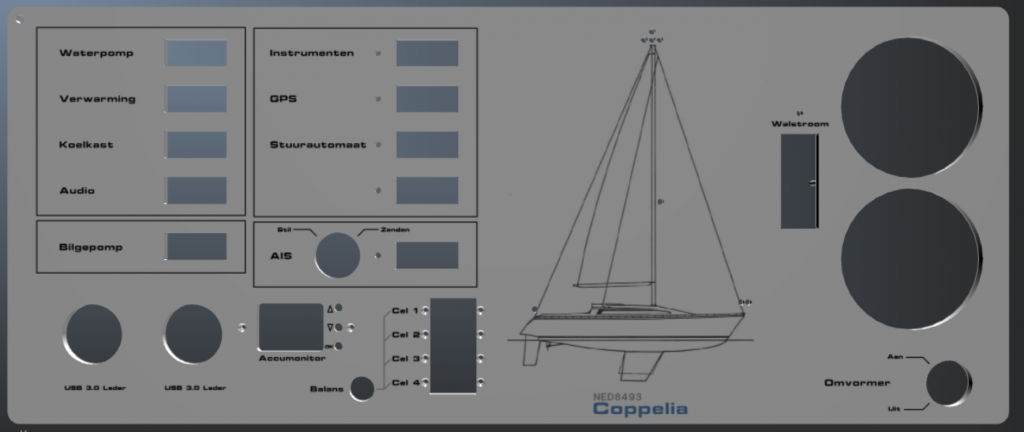

Preview?



@ Anjo, ik moet volgende week PC inleveren. Is van het werk, daar kan ik niet zomaar iets op installeren. Thuislaptop heeft het helaas begeven, nieuwe is er nog even niet..

Ziet er mooi uit!

Strakker maken?
Dit is omgezet naar zwartwit en hier en daar een beetje bijgewerkt.

Heb mijn bootje nagetekend in Word en daarna met een converter omgezet. Schaeffer heeft er wat moois van gemaakt!

Gijper schreef :
Eerlijk gezegd vindt ik dat niet strakker. In een ver verleden ging ik dan alle pixels bijwerken, hels karwei, maar goed resultaat.

Wat is dat to have voor onzin dat zo’n plaatje op het panel Moët? Mode?

Mooi plaatje sunday!

Ja dat is een modegril. Ik ga voor t gaas...

Ik heb de pech dat ik het mooi vind ...

boarderbas schreef : Huh?
Dit is toch gewoon een uitsnede uit het origineel?

Moet dat onderwaterschip er ook op?

Wel even opletten dat het plaatje de goede kant op vaart; bij montage aan SB dus spiegelen
