Onderwerp: Tankniveaumeter tokt :(

Iemand enig idee hoe ik dit kan oplossen? Het zou mooi zijn wanneer de wijzer niet zo wild zou uitslaan...

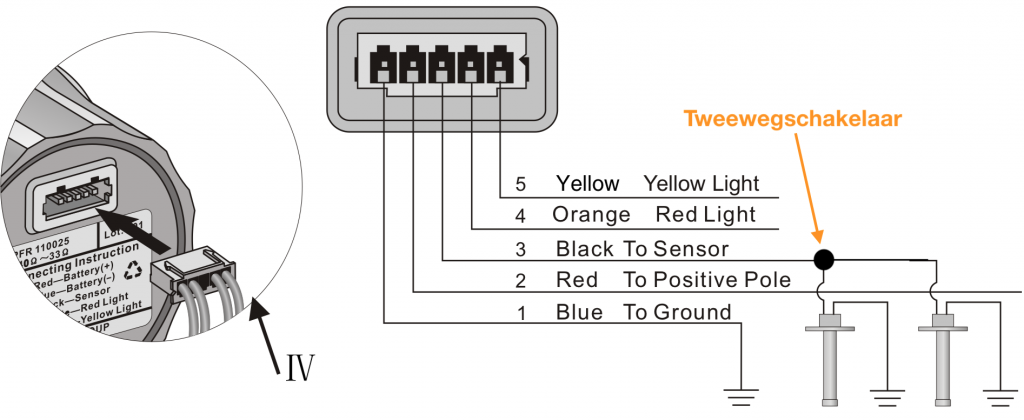

Dit is het aansluitschema zoals toegepast:

Het is geen tweewegschakelaar, maar een "driewegschakelaar" in de nulstand krijgt de meter geen waarde van een sensor en slaat hij blijkbaar vol uit.
Je zou het zo moeten schakelen dat altijd een van de sensors is aangeschakeld. En als je die meter wilt uitschakelen, moet je met een aparte schakelaar de +12v (rood) afschakelen.

In zo'n klokje zitten twee spoelen die elkaar tegenwerken.
De ene spoel zit op de 12 volt en die zorgt ervoor dat de wijzer stevig rechts in de hoek vliegt.
De andere spoel krijgt z'n stroom via de gever, en die zorgt dat de wijzer wordt teruggedrukt naar de gewenste stand.
Deze op het oog ingewikkelde methode zorgt ervoor dat de accuspanning geen invloed heeft op de wijzerstand.

Dus: als er geen "tegenspanning" via de gever is, dan vliegt de wijzer stijf in de rechterhoek.
Wim.

Zoals Wim zegt het is geen fout maar een feature. Vindt je het desondanks vervelend, kan je een condensator (1000uF 25V) tussen de zwarte draad en de min plaatsen. Dan zal de wijzer nog steeds de hoek in gaan maar nu langzaam.

Het stelt me wel gerust dat jullie zeggen dat het een feature is. Dan hoeft hij er niet eerder door kapot te gaan. En als ik het goed begrijp gebruikt hij dus ook geen enkele stroom in de 0-stand?

Als je een dubbelpolige schakelaar gebruikt waarmee je ook de 12 Volt schakelt, dan is dit "probleem" opgelost.

Noorderzon schreef :
In de 0-stand gebruikt-ie dus wel stroom: de stroom door de 12-voltspoel laat de wijzer naar rechts vliegen.
Dat is geen dramatisch hoge stroom, hoor. Je klokkie wordt er niet warm van.
Als je de meter helemaal spanningsloos maakt (zoals zeilzin schrijft), dan komt de wijzer geheel stroomloos tot rust aan de linkerkant van de schaal.

Ja, ik heb ook nog een schakelaar op het schakelpaneel dat het hele tankniveau gebeuren uitschakelt.
