Onderwerp: zonnepaneel stekker vraag

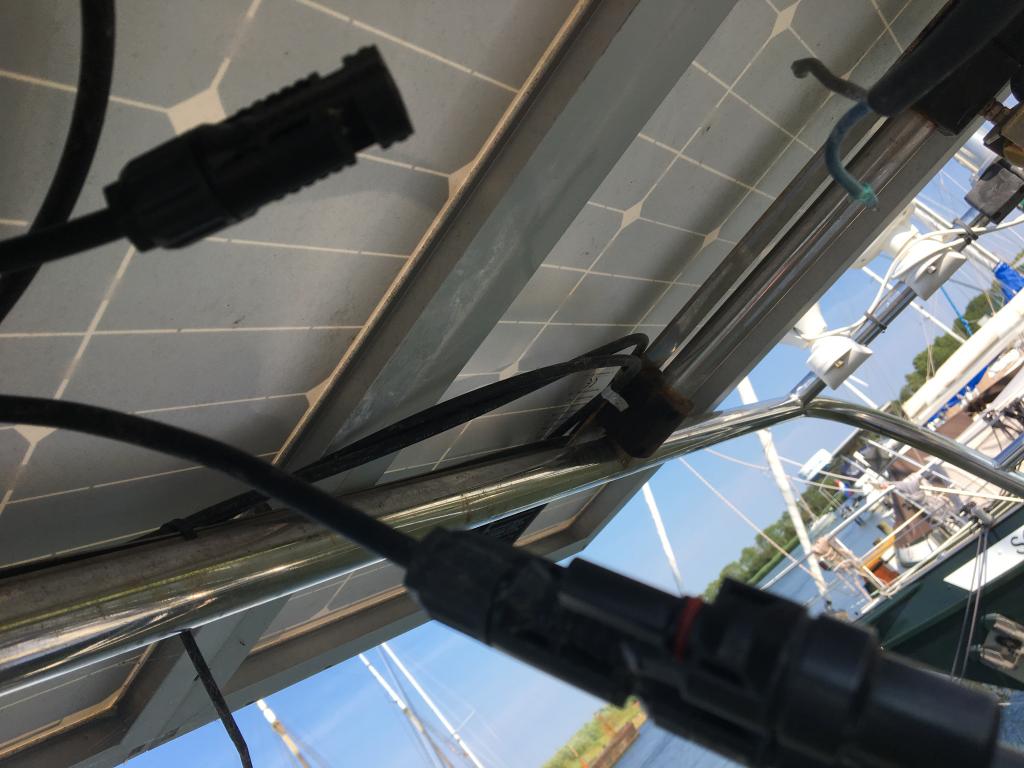

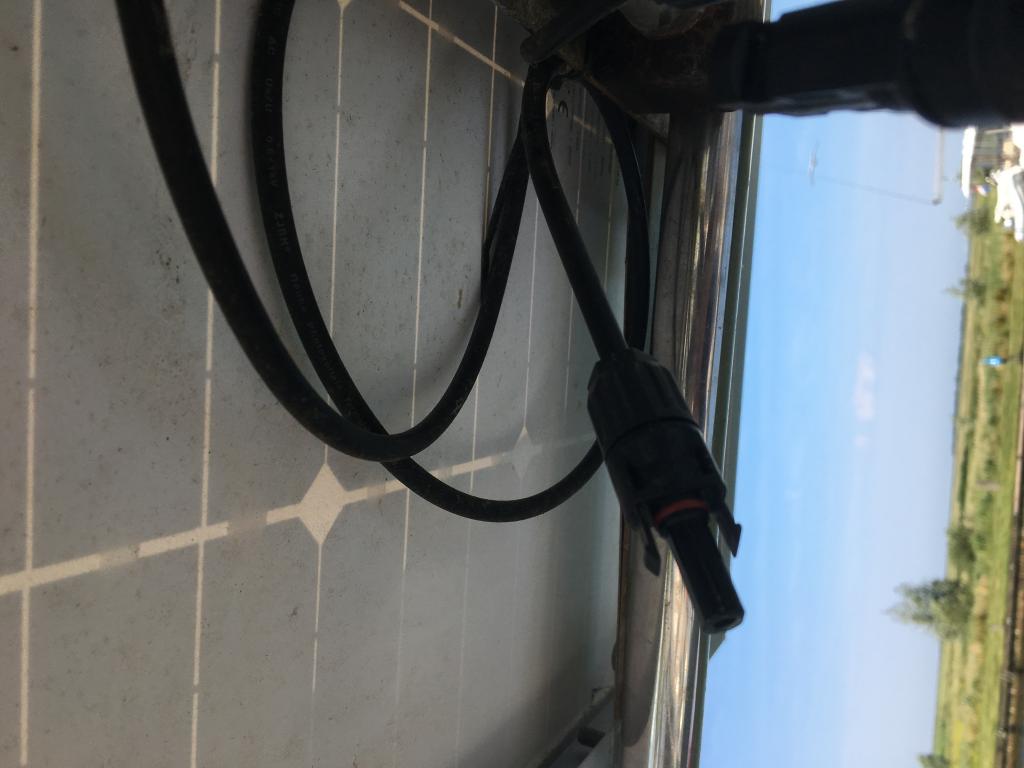

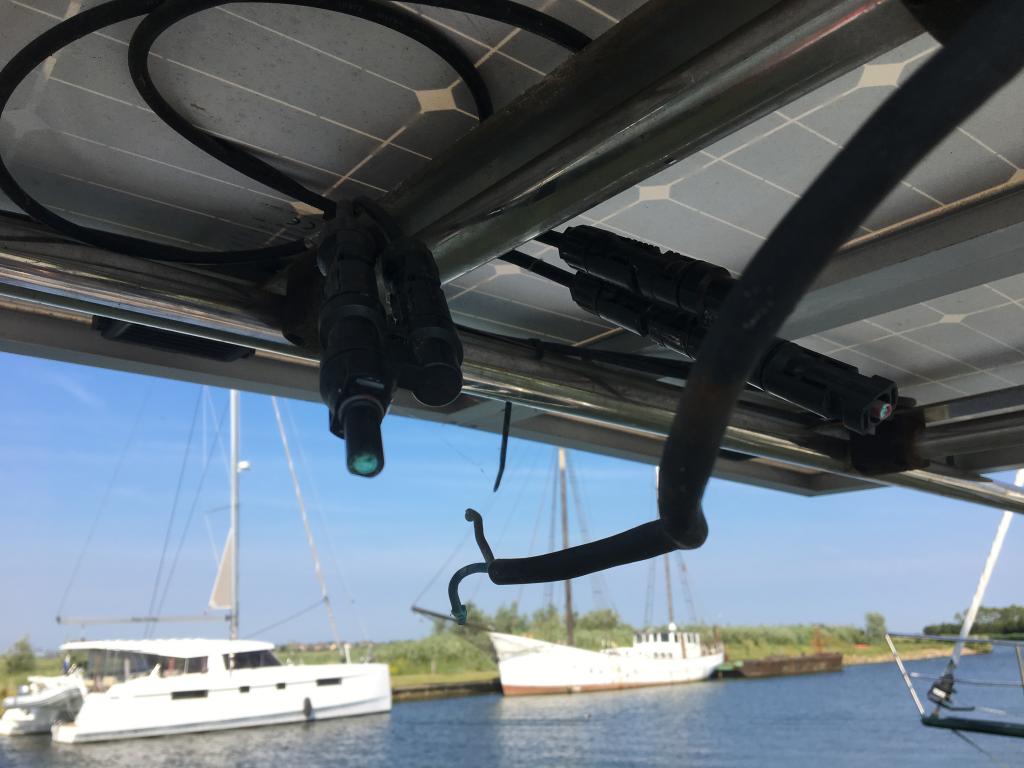

vandaag viel me op dat er wat los bungelde onder de 2 panelen, bleek de verbindings- kabel te zijn tussen panelen en regelaar. flink geoxideerd. was me wel op gevallen dat er niet veel uit de panelen kwam. ff gemeten nu 19.4V, dus ze doen het wel.
nu de vraag: waar koop ik nieuwe stekkers, en wat is plus en min van de panelen?

kan je bij veel webshops kopen, ook in china, daar zijn ze heel goedkoop

stekkers zijn inderdaad wel te vinden, maar plus en min?

Type is in het algemeen vc4. Je hebt er wel een krimptang voor nodig om de stekkers te bevestigen.

Zonnepannelen staan meestal in serie geschakeld.

MC4 heten deze connectoren. Mannetje aan het paneel is positief (kun je ook meten)

Klopt. Maakte een type foutje.

mannetjes zijn vaak positief , hoe meet je dat?

Als je de rode meetpen van een multimeter op de positieve aansluiting zet (en de zwarte op de negatieve), wordt de gemeten spanning positief weergegeven. Keer je het zaakje om, dan staat er in het display (bv) -19 V (met minteken dus)

ok, weer wat geleerd!

Nachtvlinder schreef :
Moet je het rode en zwarte snoertje wel goed in de meter stoppen natuurlijk (in case of )

delaat72 schreef :
En je meter op V DC stand zetten.

En niet op ondersteboven houden, anders lees je die 19V als 61V.

rooiedirk schreef :
Nee, zo maak je de boel verwarrend. Als je de meter op zijn kop houd lees je: ^61

Even checken of je de draadjes van de multimeter in de juiste gaatjes hebt doe je door ze even op een accu te zetten. Rood op plus moet dan normale meting geven. Krijg je met rood op plus alsnog het minnetje te zien, dan zitten rood en zwart verkeerd om in je multimeter

En verder maken die stekkers natuurlijk geen reet uit. Die zitten er aan om panelen op universele wijze door te kunnen koppelen of er panelen bij te kunnen plaatsen. Als je dat allemaal niet van plan bent kan je ze desnoods aan elkaar solderen en waterdicht maken met krimpkous. De verbinding wel even ondersteunen/vastzetten tegen kapot trillen.

En beetje of-topic maar de stekkers maken wel degelijk uit. Er ontstaat herhaaldelijk brand doordat verschillende merken stekker aan elkaar gekoppeld worden. MC4 is een naam van een type stekker, maar de maatvoering kan per fabrikant verschillen.

Korte versie: gebruik altijd MC4 stekkers van het zelfde merk

Gepost met de officiële Zeilersforum-app

Zoals Koko zegt, geen stekkers maar doorverbinders en waterdicht afwerken. Simpeler, netter en geen overlengte aan draden meer. Misschien is de originele draad wel lang genoeg om de verbinding onderdeks te kunnen maken.

En ik voorzie de contacten graag van een laagje siliconen vet. Watervast, onbrandbaar en gaat corrosie tegen. Vul je de stekkers er helemaal mee op, dan kan er geen (zout) water meer bij, ook al zijn de o-ringen gebarsten.

En let op dat aan de regelaar mannetje en vrouwtje andersom aan de plus en min zitten!
