Onderwerp: GPS aan VHF koppelen

Voor de zoveelste keer een GPS aan je VHF koppelen vraag, maar ik kom er niet uit.

De situatie:
Icom M-601 10 jaar oud, NMEA 0183 ver. 2.0
GPS EverMore SA-920 net nieuw, NMEA 0183 ver. 2.20

Ik heb al het logische en andere geprobeerd, maar geen reactie in de VHF, behalve een kort kort kort lang ruis uit de luidspreker. De letter V, zeg maar

De marifoon is zo'n tien jaar oud, misschien kan het niet eens, is de GPS kapot, of beter, ik zie iets over het hoofd.

gebruik je een losse gps muis, want dat zal volgens mij niet werken.

Ik heb zoiets ook met een Evermore (SA320) gehad, totdat we een roosmux ertussen hebben gezet en toen ging het direct werken. Nooit echt achterhaald wat daar de oorzaak was, maar onze theorie was een te lage spanning die uit de Evermore NMEA kwam, die niet door de marifoon gezien werden, overigens ook een Icom.

@B100 Het is zo'n beetje de meest gebruikte GPS ontvanger, overal verkrijgbaar en universeel.

@Jappe Wat is een roosmux? Ik kan de spanning eens op 13,8 zetten, kijken wat er san gebeurd. Ga ik gelijk even doen.

Op de vorige boot had ik precies dezelfde GPS ontvanger op een Icom M-411, die had dacht ik een mini coax als ingang voor de gps.

rooiedirk schreef :
Het zou gewoon goed moeten werken. Mits je GPS goed is aangesloten en van stroom wordt voorzien. Dat komt waarschijnlijk niet uit de Icom.

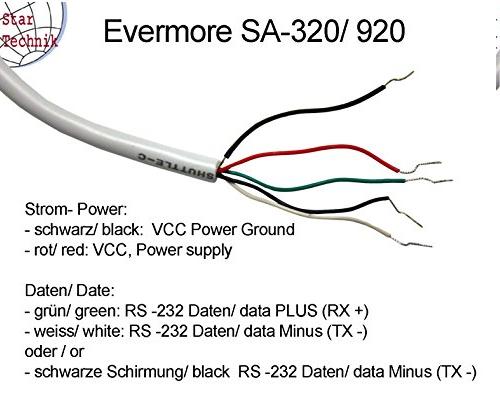

Hier de aansluitingen van je GPS:





Bram

@rooiedirk Werkt ook niet, alleen de . . . - ruis.

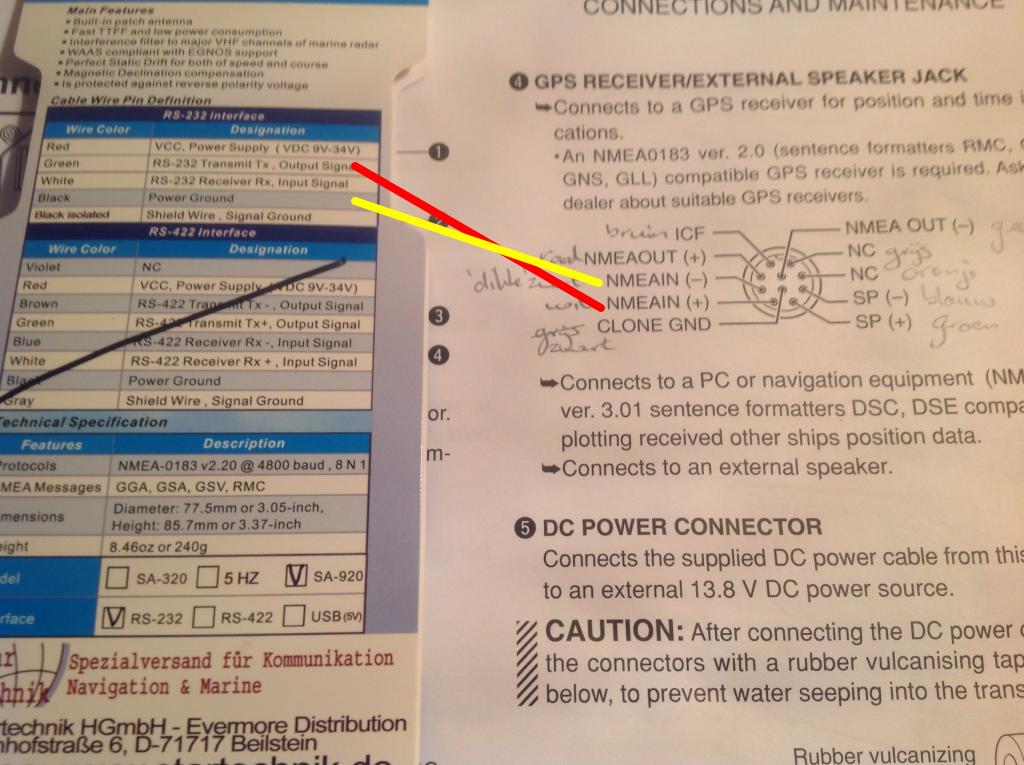

Misschien domme opmerking: moet geel niet aan signal ground ipv power ground?

@Brambo Dacht ik ook even vastsolderen en vijf minuten later position & time, niet dus. De webpage die je meestuurt is net even anders dan de beschrijving bij de GPS.

@Jappe Precies 13,8 maakt in geen enkel opzicht verschil.

@ Ronaldl Dacht ik dus ook. Geprobeerd en geen succes.

1 - Icom verwacht symmetrische RS422, dus + 2,5v en -2,5v met een optocoupler en NIET tegen massa!
2 - RS232 is Asymmetrisch en werkt alleen tegen massa.
3 - GPS geeft vermoedelijk $GPRMC, M601 verwacht $GPGGA en $GPGLL (dacht ik??). De M601 is al ruim 15 jaar oud.
4 - RWS232 kan geïnverteerd zijn tov RS422.

WADnWIND schreef :
Gevalletje van leuk geprobeerd..., maar helaas, dus. Jammer, het is zo'n mooi model om te zien.

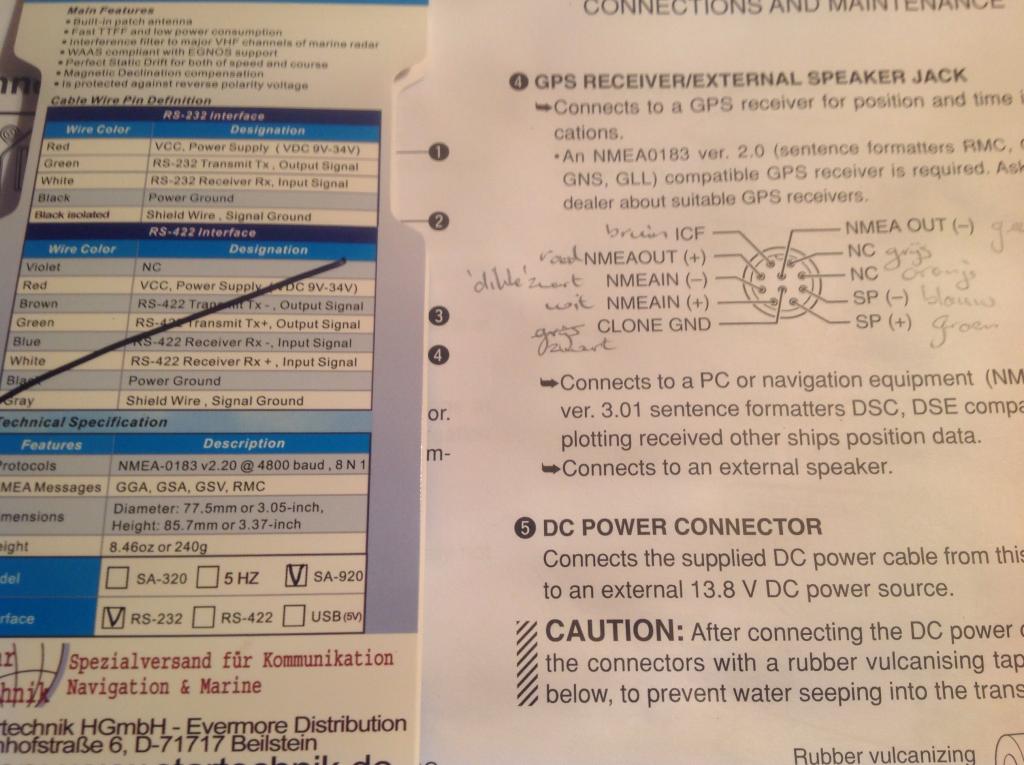

Of RS232 versie ruilen voor de RS-422, zie eerste foto.

Ik heb ook zo'n oude (maar ozo goed functionerende) ICOM 601.

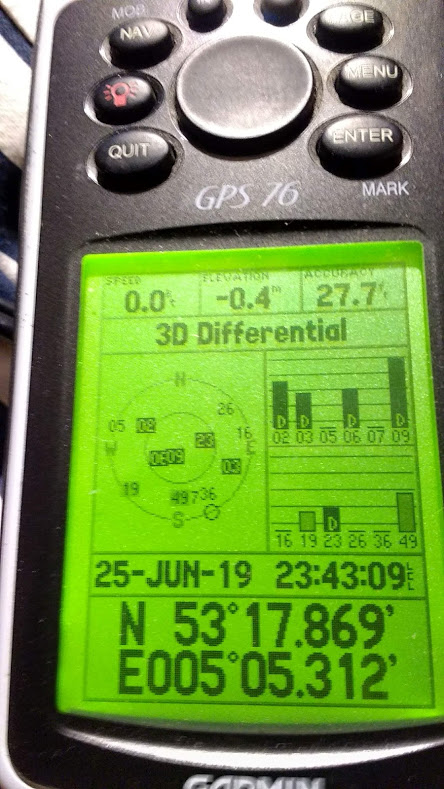

Destijds bij de installatie heb ik het GPS signaal van een Garmin76 GPS gebruikt om tijd en positie gegevens in de ICOM te krijgen. Misschien meer geluk dan wijsheid, maar kennelijk is de ICOM niet zo kieskeurig in het aangeboden NMEA signaal.

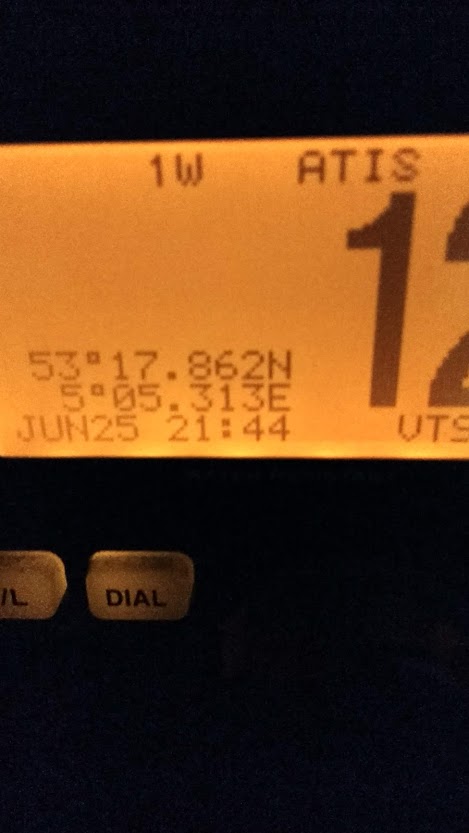

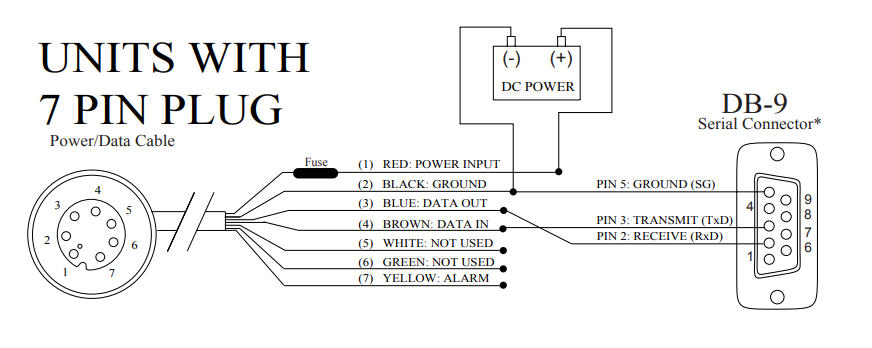

De gebruikte pins zijn voor de GPS : ground (black) en NMEA data uit (blue), aangesloten op de ICOM NMEAIN- (de GPS ground) en de NMEAIN+ (de GPS NMEA uit). Bijgaand het bewijs dat het werkt

Je zegt GPS is nieuw. Al geprobeerd te koppelen aan een computer (via USB adapter)?
Een paar keer meegemaakt bij nieuwe populaire GPS dat baudrate op 9600 stond als default.
Dit omdat er zoveel NMEA zinnen gegenereerd worden ivm meerdere satelliet-systemen, dat bandbreedte bij 4800 baud wat krap is. Op computer proberen is sowieso goed, omdat je ook kunt controleren of GGA zin aanwezig is. Sommige Icom modellen willen GGA ipv RMC of GLL en natturlijk op 4800 baud.

Controleer eerst dat, er zijn nog een paar trucs

Jappe schreef :
je hebt de mux, zonder zelf te weten hoe of wat, als z.g. "level shifter" gebruikt, dat werkt prima.

Ik denk dat het antwoord van 37south de beste clue bevat.
Voel de gps eens even, los van de marifoon, aan de tand. Sommige moderne gps-en o.a. die met een, al dan niet nagemaakte, u-blox chip, hebben inderdaad een instelbare baudrate . Die kan op 9600 staan. Nog hogere snelheden zijn ook vaak mogelijk.
Soms is voor dat instellen bepaalde software nodig. Die overigens ook vaak gratis te bekomen is.

Oscilloscoop er op!
Dan kan je polariteit baudrate en signaalniveau controleren.
Is het zo opgelost.

In documentatie van de GPS EverMore SA-920 staat dat de NMEA op 4800 baud wordt uitgezonden, en dat het apparaat compatibel is met de DSC ICOM 603 (qua electronica vrijwel gelijk aan de 601).

Heb je zowel de +12V en de massa extern aangesloten ? Die krijg je niet uit de ICOM.

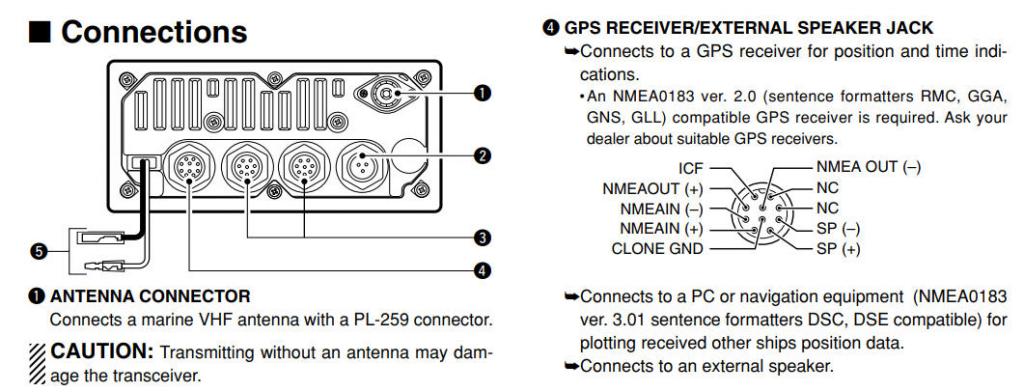

De pinout van de connector zoals op de eerder getoonde plaatjes geldt vanaf de soldeerzijde. (je zou niet de eerste zijn die de zaak in spiegelbeeld probeert aan te sluiten )

WADnWIND schreef :

Ik heb er een oscilloscoop aan gehangen en daarmee gezien dat er wel netjes een signaal uit kwam, maar dat als je hem direct aan de Icom hangt het voltage enorm inzakt van het signaal. Mux besteld (was toch nodig in die setup) en het daarmee eerst geprobeerd, voordat we een nieuwe GPS-ontvanger gingen bestellen en die deed het dus wel

CeesS schreef :
De M603 heeft een veel betere ontvanger dan de M601.
De M603 accepteert wél $GPRMC.

Je kan de aanwezigheid van data controleren met een multimeter op AC laagste bereik of auto.
je meet van de GPS antenne op zwart en wit (TX)
Of tussen zwart-afscherming en wit.

Je meet dan elke paar seconden met regelmaat wat spanning tussen de 0-3 volt.

Beetje grof, dat wel, maar je ziet wel of er (data) leven in de zaak zit.

M601 accepteert ook RMC

Jan Westerink schreef :
Lig je een beetje in de buurt van Zwolle of Lauwersoog?

henkvd schreef :
De vroege typen deden dat beslist niet, net als de M503.
De M601 heeft destijds een firmware update gehad. (wat héél bijzonder is voor Icom).
We hadden 17 Valentijns met elk een M503 en een M601, vandaar.

Als zeker is dat de baudrate 4800 is en dat de GGA zin aanwezig is dan kan het een signaal niveau probleem zijn. Niet iedereen heeft zo maar een scope beschikbaar om dat even te testen. W&W's suggestie om met een multimeter te testen is natuurlijk goed, maar dat geeft geen uitsluitsel over baudrate en GGA. Het blijft handiger om even met een PC te testen. Als de conclusie is dat de GPS output naar PC (via USB) OK is blijft nog de mogelijkheid dat de VHF port stuk is, maar waarschijnlijker is dat het aan het signaalniveau ligt.
Goed om te weten, maar wat dan? De Evermore, zoals zoveel andere heeft single ended output (return is ground), vaak beneden het standaard RS232 niveau. Voor de opto coupler van de VHF NMEA ingang maakt het niet uit of het signaal single ended of differentieel (RS422 oftewel NMEA std) is, het niveau (spanningsverschil tussen + en -) is wel belangrijk. Een simpele truc is om een pull-up resistor van ong 4K tussen +12V en NMEA IN+ aan te brengen. Voorwaarde is dat voeding van GPS en VHF dezelfde is. Kan geprobeerd worden zonder eerst andere testen te doen.
Er waren destijds veel problemen met het signaalniveau van de oorspronkelijke NASA AIS receiver bij aansluiting op o.a. chart plotters met standaard NMEA ingang. De pull-up resistor truc loste dat ook op.
