Onderwerp: Clipper GPS repeater koppelen aan Openplotter

Hallo,
Zit al een tijdje te stoeien met een Clipper GPS repeater en openplotter. Ik heb een GPS signaal en stuur deze naar een USB to RS422 & RS485 Converter die ik weer heb aangesloten op de repeater. Toch blijft het apparaat volhouden dat hij geen GPS signaal ontvangt.

Was benieuwd of iemand anders een dergelijke combinatie al heeft draaien en de setup wil delen?

Gegroet John

Beste John,
welkom op het forum!

Kunnen verschillende zaken aan de hand zijn.
Belangrijkste is de baudrate. Kan je de converter instellen op 4800 baud?
Dan zou ik een programmaatje als bijvoorbeeld Realterm of hterm.exe gebruiken om een RMC bericht te versturen naar de repeater.
RMC positiebericht voorbeeld : $GPRMC,224842,A,5254.9461,N,00516.8646,E,6.0,161.0,250817,1,E*68
( CR en LF op het eind aanzetten, belangrijk!)

Stuur je dan dit berichtje naar je virtuele compoort en de repeater moet reageren.
Doet is dat niet dan beide draadjes omdraaien, of de andere pakken als de clipper maar 1 nmea ingang heeft. ( weet ik niet uit mn hoofd). Heeft ie er twee dan beide draadjes wel aansluiten op je converter. En dus even omdraaien als het niet werkt.

Werkt dat , dan naar openplotter.

Kwestie van stapje voor stapje het probleem oplossen, en vooral geduld hebben. Meestal is het meer dan 1 fout ook nog.

nb: ik zit in Voorhout, als je het niet meer ziet zitten en in de buurt woont mag je wel even langsrijden bij mij op kantoor. Help ik je even.

Johnson schreef :

Beste J,

Ik begrijp de vraag stelling niet helemaal. Wat heeft dit te doen met OpenPlotter ?

Je GPS geeft een NMEA183 signaal. Met welke snelheid ?

Dat is een talker. In principe kun dan meerdere ontvangers aan dezelfde verbinding leggen.

Dus een naar je repeater en een naar OpenCPN of naar Kplex in OpenPlotter.

Alleen van NMEA183 serieel naar usb moet je er een serieel usb convertor tussen zetten.

De "talker" en ontvanger "listener" moeten uiteraard dezelfde baudrate hebben.

Je moet er wel zorg voor dragen dat de repeater van stroom wordt voorzien.

Bram

Ik heb Openplotter draaien met daarbij Open cpn, gebruik makende van een gps muis. Ik ben in de veronderstelling dat ik middels Kplex en een serial adapter de repeater kan koppelen. De gps rechtstreeks aan de repeater hangen lijkt mij geen optie.

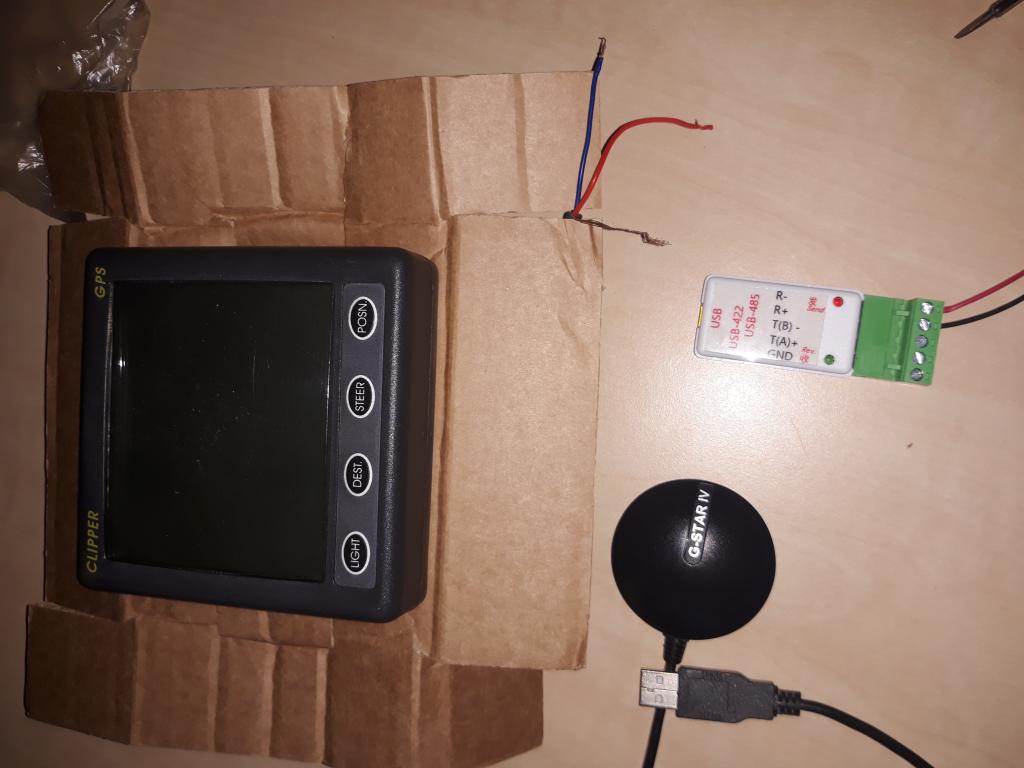

Zie foto van mijn setup.
De repeater heeft een voeding en aard kabel 12v en een signaal kabel (blauwe)
De GPS heb ik aan een raspberry hangen
De serial adapter hangt ook aan de raspberry (de led out flikkert)
Beide signalen staan op 4800


Ik zal morgen kijken of het lukt via realterm.

Ik blijf ondertussen benieuwd of er iemand is die al een zelfde setup heeft draaien.

oe, raspberry, ja dan haak ik af..

Het kan uiteraard ook de ingebouwde multiplexer Kplex in de RPI.

Maar hoeft niet. Listener signalen kunnen eenvoudig gekoppeld worden tot 3 of 4 stuks op dezelfde lijn.

Maar via Kplex gaat het uiteraard ook. Je kunt eenvoudig met de tab diagnostisch zien wat er voorbij komt.

De nieuwe ingevoerde uitgaande aansluiting aanklikken en in Kplex met diagnostisch zien of de signalen voorbij komen. De juiste aansluitingen van serieele convertor zijn wel belangrijk.

De repeater aansluiten op signaal en ground. Ben niet bekend met deze convertor. Maar denk niet dat de verbindingen goed staan.

Bram

Ik kijk nu pas naar je foto. Je hebt een usb aansluiting op je GPS muis en geen seriele. Dan moet het uiteraard via Kplex. En de uitgaande lijn is zenden T inplaats van R.

Helaas krijg dat ding niet aan de praat ("no GPS signal") . Een aantal uurtjes op het net surfen levert ook niets op en laat alleen zien dat ik niet de enige ben die met een dergelijke repeater aan het stoeien ben.

Mocht iemand dit lezen en concreet aan kunnen geven hoe ik m kan laten praten met opencpn, dan hoor ik dat graag.

Ik had een vergelijkbaar probleem met dit convertertje, zie:KLIK
Misschien helpt het?

Martijn

Het kan ook aan de klipper liggen.
Ook deze blijkt het niet te doen zeilersforum.nl/index.php/foru...atcontroller#1061627
En als je even zoekt op het forum dan blijken ze vaker niet te doen wat ze behoren te doen.

Uit mijn hoofd leest een Nasa repeater maar een beperkt aantal berichten. Zeker leest hij het RMB bericht met waypoint info. Ik weet niet welk type nmea berichten nog meer. Weet je zeker dat je set up een dergelijk bericht verstuurd? Nasa repeaters zijn verder erg simpel. Ik had er ooit een die het maar zo zo deed. Nadat ik alle solderingen op de printplaat had nagelopen met een soldeerbout deed hij het weer perfect....

Edit: net even opgezocht. De repeater leest RMB, RMC en GSA berichten.

Dag allen,

Ben ondertussen weer een stukje wijzer geworden. Ik heb een Garmin GPSmap op de kop getikt. Deze heeft een NMEA uitgang. Wanneer ik deze aansluit op de Clipper heb ik beeld. Ook wanneer ik de Garmin middels een serialiUSB aansluit op Openplotter en een andere serial USB als uitgang naar de clipper gebruik heb ik beeld. Ik heb het signaal van de GPSmuis en die van Garmin eens vergeleken en het blijkt dat de RMC/GSA/GGA regels niet gelijk zijn aan elkaar. Dus Clipper lust de input van de Garmin wel en van de GPS niet. Ook de RMB regels van OpenCPN lust de Clipper niet (wel die van de Garmin). Nu was ik benieuwd of ik de regels voordat deze doorgestuurd worden naar de Clipper automatisch kan laten aanpassen zodat de clipper ze wel kan lezen?

Iemand daar ervaring mee?

Gegroet John

Dat kan je doen via de Roosmux, zie onderschrift.
Zonodig pas ik de berichten voor je aan.

Je zou het probleem natuurlijk bij Nasa moeten leggen maar ja.... laten we het daar maar niet over hebben.
Weet je zeker dat het in de tekens zit? geef eens een voorbeeld wat er anders is?
Zit het probleem niet gewoon in het signaal niveau?
Met OpenCPN of een programmaatje er tussen op de pc zou je de zinnen denk ik ook moeten kunnen aanpassen.

Hallo!

Ik heb ook een Nasa Clipper GPS repeater die ik wil aansturen met een Raspberry Pi met GPS-muis. Na wat proberen in SignalK had ik het aan de praat, vooral dankzij de (overigens niet heel duidelijke) uitleg op openmarine.net.
Ik stuur RMC en GSA van de GPS-muis naar de repeater, en RMB komt van OpenCPN. Daarmee zou de repeater alle functies moeten kunnen uitvoeren.

Nu krijg ik op de repeater wel GPS-positie te zien, maar nog geen SOG, XTE en natuurlijk de Highway View bovenaan het scherm. Komt dat doordat ik het thuis op mijn zolderkamer probeer en komt het al varend op de boot vanzelf goed? Of mist de repeater nog informatie?

Offtopic: De RPi instellen (Headless, met OpenCPN/OESEnc) was trouwens verrassend makkelijk, en dat terwijl ik een redelijke leek ben op informaticagebied.

Zie je die xte data wel over de lijn gaan evt via het debug Windows in OpenCPN? En heb je ook een goto gezet in OpenCPN?
Oh ja in connections op de uitgang aanzetten dat ie die data ook uit stuurt.

Toeter schreef :
Heb je GPS in SignalK staan ?

Voer je de gewenste data uit OpenCPN, zoals route etc, ook naar SignalK.

Dat kan eenvoudig: Uitgaande verbinding aanmaken. UDP, localhost en poort 2000

In Signalk een server instelling maken: Zoiets als OpenCPNin nmea183 localhost udp poort 2000

In OpenCPN kun je met de twee stippen rechtsonder aangeven wat je wilt verzenden naar SignalK.

Alles even wissen en instellen wat je wilt verzenden.

Met de SignalK optie in Openplotter menu SignalK Filter kuun je precies zien wat er SignalK draait.

Daarna de gecombineerde nmea183 uit SignalK naar de Clipper. Zal ongetwijfeld met standaard NMEA183 kunnen werken.

Bram

een Nasa Clipper is zeer kritisch in wat hij wenst om alles in beeld te krijgen.

NMEA 2.0 (of hoger) 4800 baud RMB, RMC (met Magn ipv True waardes) en GSA

henkvd schreef :
OK, en hoe zorg ik dat hij magnetische koers ipv True in RMC stopt?

Dat hangt van je GPS af of je die mogelijkheid hebt om aan dat te passen.

Toeter schreef :
In OpenCPN is er een optie of dat je ware koersen wilt hebben of magnetische. Staat onder peilingen.

Weet niet of echt helpt.

Maar goed je kunt het proberen. Je zend dan de magnetisch koers uit naar SignalK.

Bram

Ja maar RMC komt uit mijn GPS-muis, OpenCPN levert alleen RMB.
En trouwens, hoe weet de Clipper dat wat hij binnen krijgt True is ipv Magnetic?
Ik lees hierover ook niks in de handleiding van Nasa.

Lees voer , de nasa clipper is een aardig ding maar nukkig wat betreft accepteren van data

opencpn.org/wiki/dokuwiki/doku...are:gps_nasa_clipper

henkvd schreef :
Klopt,

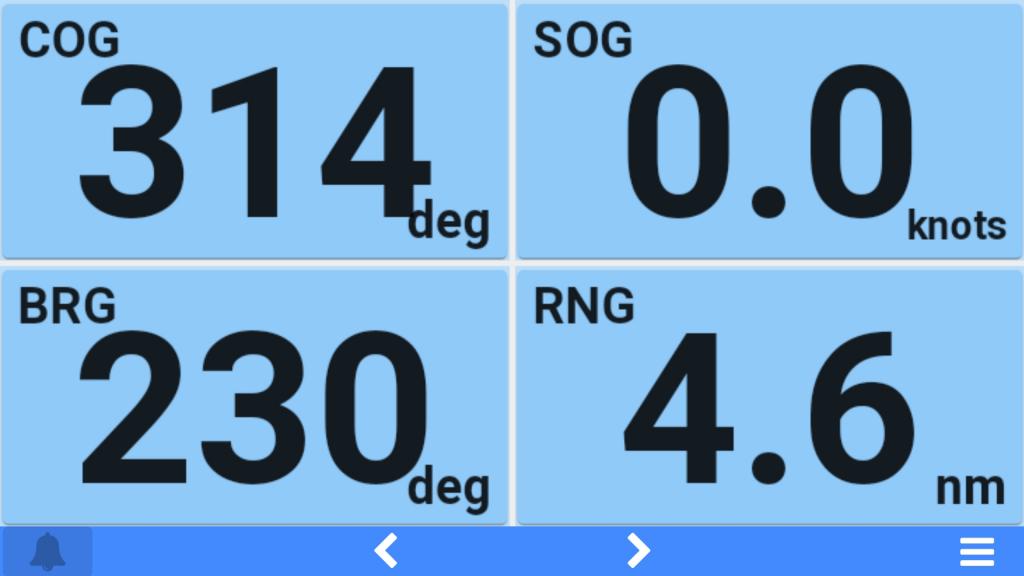

Ik heb uiteindelijk de mijne weer verkocht en regel het nu met MX
Tommy op een oude telefoon. Werkt prima!!!!

John

Hm, grote delen van deze teksten zijn voor mij wat te technisch (en het steenkolenengels maakt het er niet eenvoudiger op), maar goed. Ik heb een USB naar RS232 converter, en zoals eerder gemeld laat ik de GPS-muis GSA en RMC via de converter naar de Clipper sturen, terwijl RMB uit OpenCPN komt.

Dit werkt prima voor GPS positie. Ook naam en richting (Ahead/Port/Starboard + roadway view als ik op DEST druk) doen het, zij het met onderbrekingen. Dat zou als ik het artikel in de Wiki lees eigenlijk niet moeten kunnen, maar het werkt dus toch. Het geeft mij in elk geval de hoop dat de rest ook te fiksen moet zijn.

Is het mogelijk dat RMC niet wordt verzonden omdat er geen beweging is? Ik denk dat de COG wordt afgeleid uit positiegegevens en dat mijn GPS-muis geen kompas heeft, kan dat kloppen?

Update: als ik in SignalK instel dat de GPS-muis geen gegevens naar de Clipper stuurt, en alle drie sentences door OpenCPN laat genereren dan lijkt alles goed te werken. Alle vensters op de repeater geven volgens mij de goede informatie.
Nog twee issues om op te lossen:
1 OpenCPN luistert naar poort 10110 en ik laat hem praten op poort 10111. Toch heb ik het idee dat ergens een loop zit met NMEA data die rond gestuurd wordt. Kan dat?
2 de gegevens op de Clipper worden af en toe onderbroken met No GPS input / No GPS SOG /... afhankelijk van welk venster je voor je hebt. Dit duurt steeds maar even. Kan dat komen doordat de Clipper te vaak of niet vaak genoeg data binnen krijgt?
