Onderwerp: Airmar ST650 ???

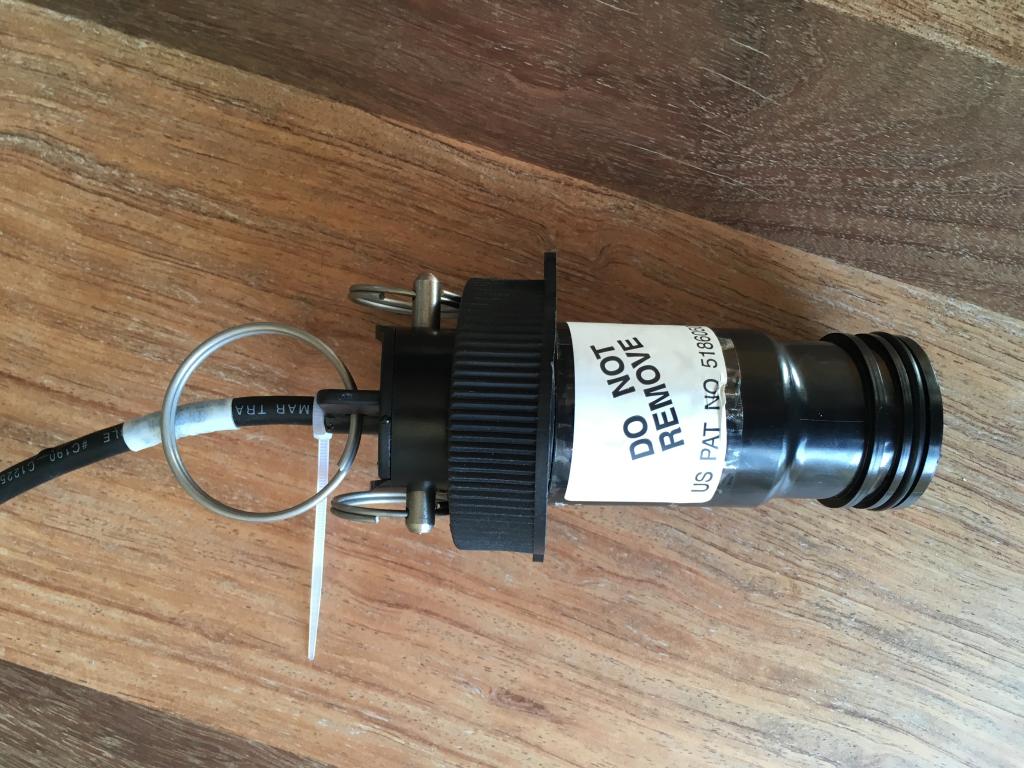

Ik heb via Marktplaats een Airmar transducer gekocht, maar blijkt helaas niet te passen bij mijn ST60.

Het ding is new old stock en op het nog net leesbare stickertje om de kabel kan je lezen dat het om een ST650 zou moeten gaan. Ga ik echter naar de Airmar site dan vind ik geen aansluitschema met hetzelfde kleuren schema en maar 7 draadjes ipv de 8 die ik hier heb.

Wie kan me helpen bij de identificatie van het model/type/merk waar hij op past??

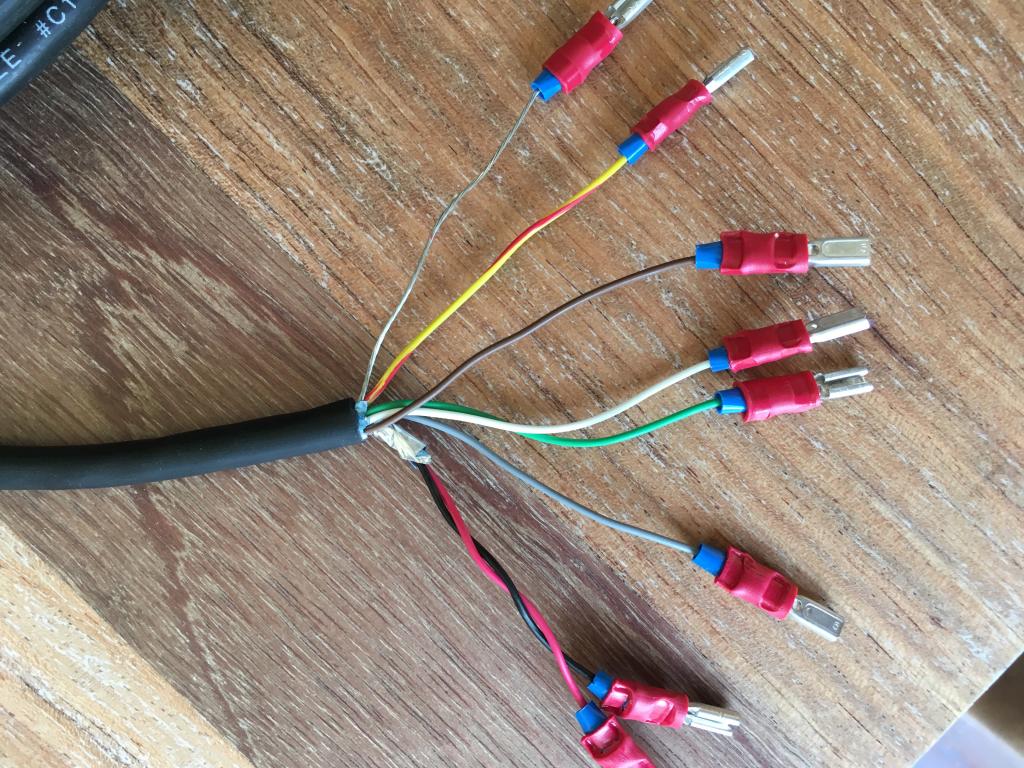

apart afgeschermd met extra folie: Rood en Zwart (lijkt mij voeding)
Grijs
Groen
Wit
Bruin
Geel/Rood
blanke draad

inmiddels een klein stapje verder gekomen. Er waren verschillende uitvoeringen met 4, 5, 7 en 8 pins connectoren. Dan zal dit wel eentje zijn voor een 8 pins connector, maar ik heb er geen schema (bewijs) bij gevonden.
Iemand?

Iemand die weet bij welk merk/model display het hoort?

Zit hij hier tussen,

www.gemeco.com/wiring-transducer.php

Cascade schreef :
Net even vluchtig gekeken. Toen zag ik hem niet, maar straks nog een keer secuur kijken. Bedankt in elk geval. Deze lijst had ik nog niet gevonden.

www.bluebottlemarine.com/produ...in-connectors-8.html

deze?

anders hier even zoeken:

www.google.com/search?client=m...imgrc=sjSfJe3FlAhV3M:

groom schreef : Nope. Wel 8 draden, maar andere kleuren w.o. 2 x screen.
Bedankt voor de moeite.

Niet makkelijk, terwijl Airmar inmiddels al jaren dezelfde kleuren gebruikt voor al z'n transducers, maar daar kom je hier duidelijk niet mee weg.

Standaard kleuren
Transducer is blauw en zwart
Temp sensor is wit en bruin

Maar die vlieger gaat hier niet op.

In het linkje van Cascade kom ik er 1 tegen met de juiste kleuren. Uiteindelijk worden er dan maar zes gebruikt, maar worden er twee als ongebruikte draadjes beschreven: voor de Furuno C190. Schema 91-531
Worden die nog gebruikt?

Is deze electrisch wel compatible met de klok?

koko schreef :
Die transducer in het schema heeft 2 kabels, enige gelijkenis betwijfel ik.
Dat ziet er dan zo uit

henkvd schreef :
Aha, ik dacht het twee voorbeelden waren voor de C189 of de C190. Hmm, dus nog verder zoeken.....
Bedankt voor de info!

Nachtvlinder schreef :
Hoe bedoel je Nachtvlinder?
In elk geval werkt hij niet op de ST60, ondanks een fototje van verkoper met de volgens hem aan te sluiten draadjes.

Ik bedoel of je zeker weet dat dit slechts een verbindingsissue is, of dat de signalen tussen klok en gever incompatible zijn.

Om welk ST60 instrument gaat het? Je zult het vast wel weten, maar de ST in ST650 slaan op Speed/Temperature, dus waar al die draden voor zijn is onduidelijk. Je kunt ook de funkties 1 voor 1 proberen. Groen is altijd het speed signaal (pulses), rood voeding, blank of zwart ground Probeer die 3 eerst. Bruin en Wit zijn voor thermistor voor temperatuur, maar die lijk je niet te hebben, dus dat moeten 2 van de andere zijn. Zou ik voorlopig even laten rusten.

Tellen we dan weer de aders dan wordt het diepte, temp en speed
kijk je naar de kabel opbouw dan is rood en zwart diepte.

Alleen geen van de gebruikte kleuren voldoet aan de huidige Airmar kleuren die ze nu gebruiken.

Ja maar met diepte erbij zou het toch een STD... transducer moeten zijn, niet ST...

Nachtvlinder schreef :
Ik weet geen van beide zeker. De verkoper had me een foto gestuurd, maar die combi werkt niet in elk geval. Heb ook geen idee of het uberhaupt zou kunnen werken tussen deze gever en mijn klok (een raymarine st60 tridata).

Ik hoop dat er een zf-er is die dat wel weet. Maar het blijkt nu al lastig omdat de kleuren ouder zijn

Ik zäl eens wat combineren met kleurtjes. .
