Onderwerp: Uitbreiden Seatalk boordnetwerk

Uitbreiden Seatalk boordnetwerk 22 juli 2019 10:19 #1065438

  • edwin30
  • edwin30's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 144

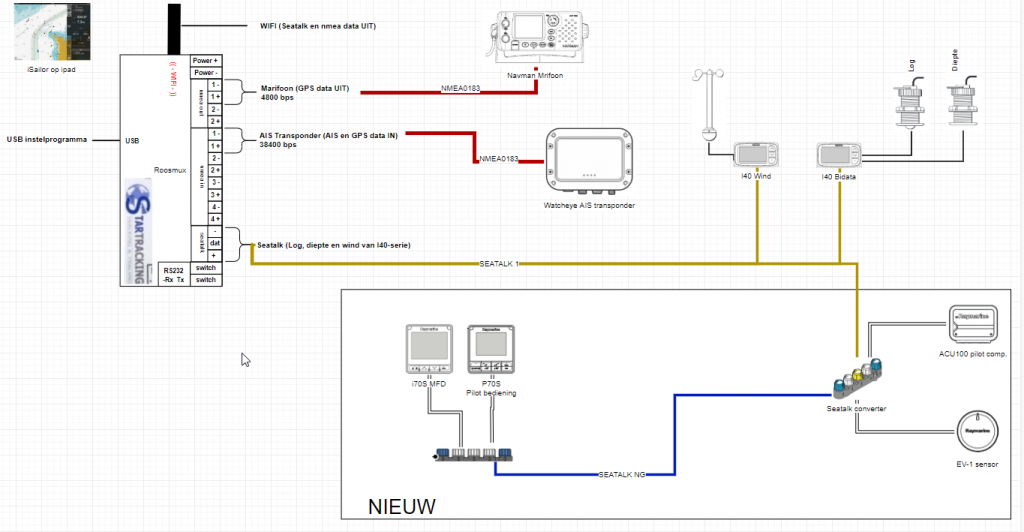

I.v.m. de aanschaf van een Raymarine stuurautomaat (EV100) en via de huidige actie een extra display (i70S) dient mijn bestaande boordnetwerk uitgebreid te worden. Ik heb hiervoor een tekening gemaakt maar twijfel nog over de AIS-transponder. Deze zit nu in het nmea0183 netwerk maar ik weet niet of de data (ais objecten en gps positie) dan ook zichtbaar worden op het i70S display.

Weet iemand of de Roosmux AIS data kan vertalen tussen NMEA en Seatalk?

Bij voorbaat hartelijk dank voor het meedenken.
Bijlagen:
Alleen ingelogde leden kunnen reageren.

Uitbreiden Seatalk boordnetwerk 22 juli 2019 10:26 #1065440

  • koko
  • koko's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 15813
Je WatchEye, die heeft toch ook nmea2000 aansluiting? Met een verloopkabeltje aan je converter en je bent er volgens mij.

Edit: ik denk zelfs dat je zonder mux kan. Die WatchEye , heeft die niet ook een nmea4800 uitgang voor de gps data? Die kan dan rechtstreeks naar de marifoon. Wat ik zo even niet weet is of de gps data mee komt op het Nmea2k netwerk.
Laatst bewerkt: 22 juli 2019 10:47 door koko.
Alleen ingelogde leden kunnen reageren.

Uitbreiden Seatalk boordnetwerk 22 juli 2019 11:40 #1065468

  • edwin30
  • edwin30's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 144
Bedankt voor je reactie Koko.

De mux laten vervallen is wellicht ook nog een goede optie. De marifoon hoeft niet persé voorzien te worden van NMEA data. Dit is nu alleen om i.g.v. nood de coördinaten direct op te kunnen lezen maar die zijn straks natuurlijk ook zichtbaar op de i70S.

De mux wordt alleen ook nog gebruikt om de data via wifi beschikbaar te maken......
Laatst bewerkt: 22 juli 2019 11:42 door edwin30.
Alleen ingelogde leden kunnen reageren.

Uitbreiden Seatalk boordnetwerk 22 juli 2019 11:44 #1065470

Edwin, de GPS data in je marifoon is niet voor het handige oplezen! Het is voor je DSC noodfunctie.
Alleen ingelogde leden kunnen reageren.

Uitbreiden Seatalk boordnetwerk 22 juli 2019 11:52 #1065475

  • edwin30
  • edwin30's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 144
Ik heb (lang geleden) alleen een basiscertificaat behaald. Ik dacht dat je DSC dan niet mocht gebruiken. Maar zoals gezegd, het is al lang geleden en in nood mag alles natuurlijk ;-)
Alleen ingelogde leden kunnen reageren.

Uitbreiden Seatalk boordnetwerk 22 juli 2019 12:24 #1065483

de roosmux kan niet van nmea naar seatalk ng.

Je zou met een actisense kastje kunnen omzetten naar seatalkNG als je dat zou willen. Dan zie je ook ais op je raymarine i70.

De transponder gaat dan gewoon over nmea0183, zoals in je oude situatie. Met als voordeel dat je isailor ook AIS en boorddata laat zien.
De oude gevers kunnen op de seatalk bus van de multiplexer blijven.

dus nieuwe situatie naast oude houden. En als je zover bent kan j met de actisense gateway ais naar de I70 sturen.
Ontwerper van de RoosMux, en andere apparaatjes.
www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

Uitbreiden Seatalk boordnetwerk 22 juli 2019 14:04 #1065514

  • edwin30
  • edwin30's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 144
Dat is inderdaad ook een prima oplossing, bedankt voor de tip.

Wanneer de AIS de GPS-coördinaten doorzet het Seatalk 1 netwerk (via de Roosmux), worden deze dan wel zichtbaar op de i70 denk je?
Laatst bewerkt: 22 juli 2019 14:05 door edwin30.
Alleen ingelogde leden kunnen reageren.

Uitbreiden Seatalk boordnetwerk 22 juli 2019 14:14 #1065519

Er zijn twee opties:
de ais transponder geeft het VDO bericht door (in feite een positie bericht van eigen schip)
en/of hij geeft het standaard RMC bericht door, meestal bij de tweede -4800 baud- uitgang van de transponder.
Deze tweede uitgang kan je ook aansluiten op de multiplexer.

Met proAIS2 kan je een en ander uit en aanzetten in de transponder.

Er zijn dus voldoende mogelijkheden om ook de positie door te geven naar je display.
Ontwerper van de RoosMux, en andere apparaatjes.
www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

Uitbreiden Seatalk boordnetwerk 22 juli 2019 14:34 #1065523

  • roberteb
  • roberteb's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1785
edwin30 schreef :
Dat is inderdaad ook een prima oplossing, bedankt voor de tip.

Wanneer de AIS de GPS-coördinaten doorzet het Seatalk 1 netwerk (via de Roosmux), worden deze dan wel zichtbaar op de i70 denk je?

Je kan AIS aan NMEA2000 'knopen' en 0183 van AIS aan marifoon.

Voor wireless kan je ook een device nemen, die Raymarine plug gebruikt bv www.yachtd.com/products/wifi_gateway.html
Alleen ingelogde leden kunnen reageren.

Uitbreiden Seatalk boordnetwerk 22 juli 2019 15:01 #1065529

  • Palomine
  • Palomine's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 6346
edwin30 schreef :
Ik heb (lang geleden) alleen een basiscertificaat behaald. Ik dacht dat je DSC dan niet mocht gebruiken. Maar zoals gezegd, het is al lang geleden en in nood mag alles natuurlijk ;-)

Dit is nog steeds zo.
Overigens gaat mijn marifoon heel irritant piepen als hij geen GPS data krijgt, misschien die van jou ook wel...
Alleen ingelogde leden kunnen reageren.

Uitbreiden Seatalk boordnetwerk 22 juli 2019 15:12 #1065532

  • edwin30
  • edwin30's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 144
Palomine schreef :
edwin30 schreef :
Ik heb (lang geleden) alleen een basiscertificaat behaald. Ik dacht dat je DSC dan niet mocht gebruiken. Maar zoals gezegd, het is al lang geleden en in nood mag alles natuurlijk ;-)
Dit is nog steeds zo.
Overigens gaat mijn marifoon heel irritant piepen als hij geen GPS data krijgt, misschien die van jou ook wel...

Onze marifoon piept niet zonder GPS signaal, wellicht omdat DSC niet geactiveerd staat.
Alleen ingelogde leden kunnen reageren.

Uitbreiden Seatalk boordnetwerk 22 juli 2019 15:19 #1065535

  • edwin30
  • edwin30's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 144
roberteb schreef :
edwin30 schreef :
Dat is inderdaad ook een prima oplossing, bedankt voor de tip.

Wanneer de AIS de GPS-coördinaten doorzet het Seatalk 1 netwerk (via de Roosmux), worden deze dan wel zichtbaar op de i70 denk je?

Je kan AIS aan NMEA2000 'knopen' en 0183 van AIS aan marifoon.

Voor wireless kan je ook een device nemen, die Raymarine plug gebruikt bv www.yachtd.com/products/wifi_gateway.html

Voordeel voor deze oplossing is dan:
- Eenvoud
- Alles op bus systeem, geen losse draadjes (hoewel dit t.o.h. prima functioneert).
- Alle data overal beschikbaar (net zoals de actisense oplossing die Roos aandraagt overigens)

Lijkt mij ook wel wat, ik krijg nog last van keuzestress ;-)
Laatst bewerkt: 22 juli 2019 15:24 door edwin30.
Alleen ingelogde leden kunnen reageren.
