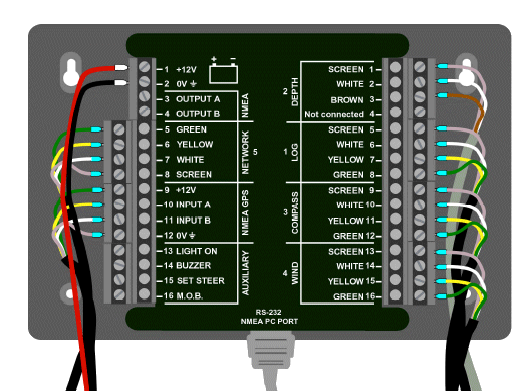

Onderwerp: Aansluiten nexus nx 2 server aan Multiplexer

Ik wil de data van de nexus server (NMEA 0,183 met wind, log, diepte) op de Axiom plotter integreren en de data van de GPS van de Axiom integreren in de nexus server.

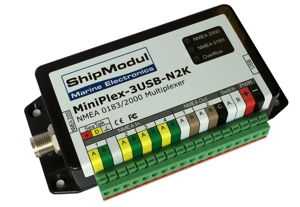

Hiervoor heb ik een multiplexer gekocht (Shipmodul miniplex 3USB-N2K)

Vraag 1: Hoe bepaald de nexus server de ware wind? via de GPS of via het log?

Doel is om:
- de oude gps te verwijderen.
- via de axiom de winddata te ontvangen zodat de stuurautomaat (nog te installeren Raymarine EV100 tillerpilot) deze data ook kan gebruiken.

vraag 2: Hoe sluit ik alles aan?

Overige instrumenten: Raymarine AIS700(al aangesloten op axiom), ICOM IC601 (NMEA 0,183)

Ware wind is een afgeleide van de schijnbare wind en je eigen snelheid (en de hoeken die je ermee maakt)

Miniplex aan de SeatalkNG/NMEA2000 bus. Van de NX2 de OUTPUT A & B aansluiten op een NMEA0183 ingaande poort van de Miniplex (waarschijnlijk op 9600baud). Icom aan een uitgaande NMEA0183 poort van de Miniplex (ook 9600 waarschijnlijk). De EVO-100 komt daarna ook gewoon in het NMEA2000-deel.

Begin van het jaar ongeveer hetzelfde gedaan met een NX2, Roosmux, Actisense en een B&G plotter.

Jappe schreef :
Ahh handig, en wordt die eigen snelheid bij de nexus afgeleid van de GPS of van je loggever?

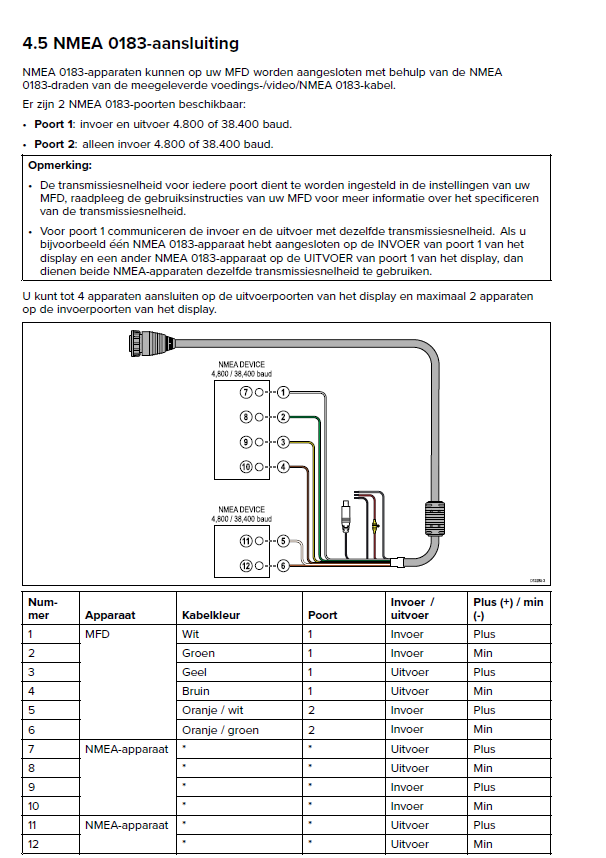

In bovenstaand schema krijgt de ICOM wel zijn GPS informatie van de axiom via de multiplexer in nmea0183 "taal", maar de nexus nog niet, hoe gaat dat dan?

Weet iemand waar je trouwens die mooie dunne kabeltjes en de pinnetjes kunt kopen voor NMEA?

Sorry, I´m not able to write in Dutch language.

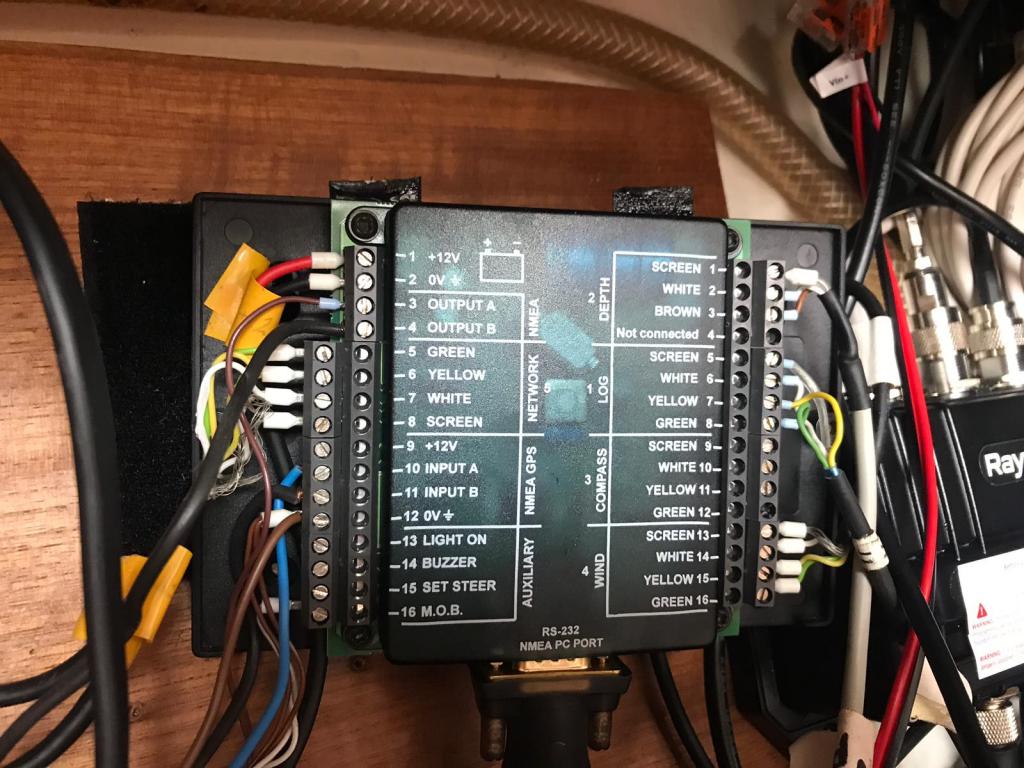

On a NX2 System you can decide whether you use Boatspeed or SOG for the true wind calculation. As I see in the picture you´ll have the connection to a PC, you can use the Race Software for the configuration.
The easiest integration from NX2 to NMEA2000 goes via the Garmin GND10.
It´s just plug and play and transfors the NX2 Network with the higher speed compared to the slow NMEA0183.

1paulheinz schreef :
I think the multiplexer will do the trick also, does the Garmin GND transform also from nmea2000 to nmea0183?

Wat paulzegr. Staat allemaal in de manual.

Als je vragen hebt kun je me via pb bereiken.

1paulheinz schreef :
I have the Race software, didn't use it often. Hope I can find the right configuration, we will see

je kan al deze info toch gewoon bij je leverancier(s) vragen?

De handleidingen van Nexus vind ik op dit vlak behoorlijk volledig en begrijpelijk. Het is een geavanceerd systeem en er kan heel erg veel. Er staat duidelijk waar de data vandaan komt, wat je kan instellen en welke data met welke prio op welke bus gaat. De meeste datastromen zijn vervolgens nog geheel aan te passen naar wens en frequentie van uitsturen. Lees tenminste de manual van je server, je multicontrol en van de FDX software. Het is even studeren, maar de moeite meer dan waard.

Let dus op dat de standaard datasets en prio per NMEA bus verschillen. De NMEA out van de gps navigator is ook weer anders en bijv heel geschikt om je DSC marifoon aan te hangen.

Ik heb zelf een behoorlijk uitgebreide setup en ben beschikbaar voor specifieke vragen.
