Onderwerp: Raymarine e7d plotter eigen AIS uitzetten?

In de plotter is er de mogelijkheid om de optie 'gevaarlijke objecten' aan te zetten. Indien deze aanstaat begint te plotter te piepen als er een 'gevaarlijk object' is binnen een of ingestelde afstand of ingestelde tijd. Waar dit feature mank gaat is dat hij de mmsi-code van het eigen schip ook als gevaarlijk object ziet. (Tijd voor alle grappen na de break).

Ik weet niet wat de ontwerper hiermee heeft willen inbouwen, maar op deze wijze functioneert het niet of is er een instelling die maakt dat de eigen mmsi wordt genegeerd?

Iemand die dit probleem herkent en een oplossing heeft?

Gregor schreef :
Dat lijk me eigenlijk een bugje bij dat apparaat want ik heb er geen last van maar ik heb ook alleen een AIS ontvanger.
Kan ook zijn dat je dat in moet stellen op de transponder die je met de plotter hebt verbonden.
Het beste kun je een mailtje sturen aan het mailadres in Nederland www.raymarine.nl/display/?id=1154
Die weten vast wel antwoord.
Ad

Heb je naast de transponder nog een andere AIS ontvanger aan het netwerk hangen? Zo ja, dan moet je daar je eigen mmsi blokkeren.

Op dit moment niet.

Raymarine is ff vergeten dat het uitlezen van het eigen mmsi nummer in de MFD voor AIS uit de VDO string toch wel een handige optie zou kunnen zijn, niet dat je er wat aan hebt, de enige mogelijkheid zijn op dit moment:
-de AIS op RX only te zetten.
-Of de VDO berichten blocken uit de AIS indien het via nmea 0183 loopt en een muliplexer.

Dank voor de reactie.

@Henkvd: ontbrekende functionaliteit, ik vermoedde ook al zoiets. AIS op RX only zetten vind ik op dit moment geen optie.

Het netwerk bestaat uit een EasyTRX WiFi die o.a. de AIS-signalen ontvangt, maar ookde eigen mmsi uizendt. De plotter is 'slechts' verwerker van het signaal. In de EasyTRX WiFi bestaat evenmin de optie om de eigen MMSI te filteren.

kun je nergens in de plotter je eigen MMSI nummer ingeven ?

ReneK schreef : niet dat ik kan vinden.

Niet zo flexibel, het CPA alarm van de AIS gebruiken, als je de alarm functie in de plotter uit kunt zetten.
CPA TCPA alarm kan je met de software van de AIS instellen.

henkvd schreef : de alarmfunctie in de plotter heb ik nu uitstaan. In de EasyTRX kan ik het tcpa alarm instellen, echter niet een minimale afstand waarbuiten het alarm moet afgaan. Of bedoel je iets anders?

Aftstand kleiner dan.

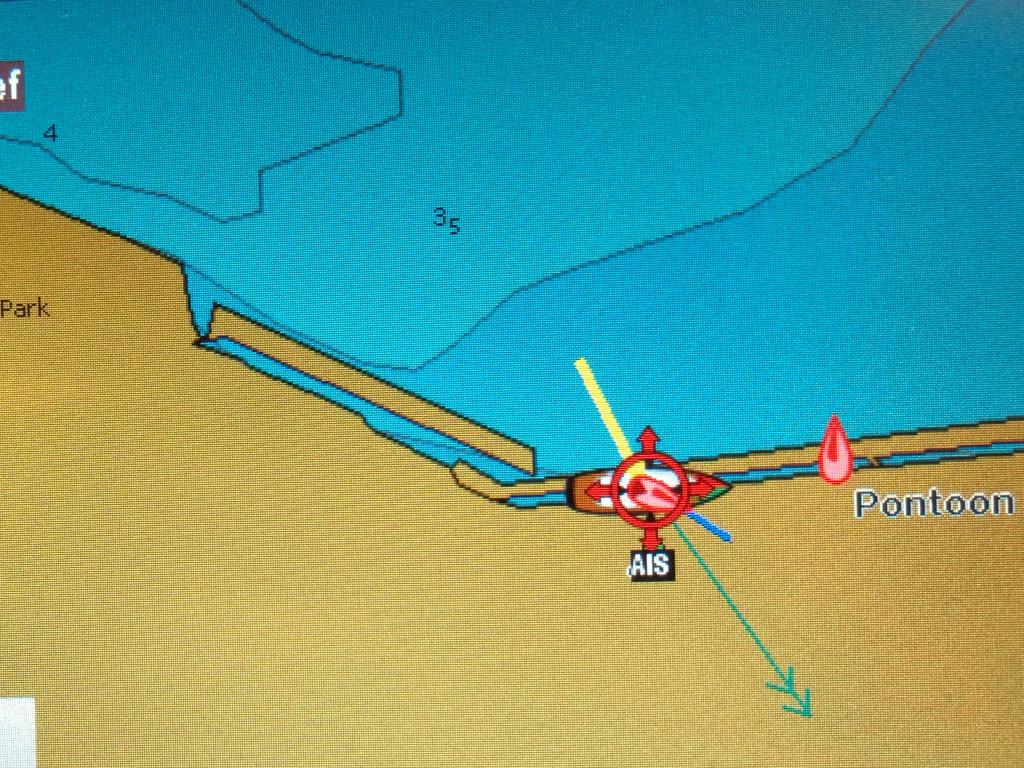

De ais-boot ligt al bovenop mijn boot. Hoe zou een kleinere afstand kunnen helpen? Hij staat overigens nu op 2000mtr.

Weet je wel heel zeker dat je niet nog een ontvanger of AIS via internet aan hebt staan?
Volgens mij kun je tijdens het zenden niet je eigen gegevens ontvangen met het zelfde apparaat?
Anders zou op die easy zijn eigen alarm voor iedereen onbruikbaar zijn.....

FF voor de goede orde, staat als je dat kunt bekijken je eigen schip ook boven in de lijst als je de program tool gebruikt en bij received data kijkt ?

Ik ga ervan uit dat de plotter zijn gegevens uit de !VDO haalt, uit de !VDM zou nooit mogelijk moeten zijn.

Mocht je echt geen extra AIS binnen krijgen heb je dan misschien buiten de GPS van de transponder nog een GPS aangesloten op je systeem? Gebruik je NMEA2000?

Gregor, kan je eens een plaatje van je datanetwerk plaatsen? Welke apparatuur, welk type verbinding en indien van toepassing (NMEA0183) welke datarichting.

Zeilprutser schreef :
Denk ook dat de oorzaak een tweede AIS bron is.

@Gregor, heb je een VHF met AIS? Dan kan je die uitschakelen of daar je MMSI blokken.

De vraag voor het netwerkplaatje vermoedde ik dat die zou komen, maar die moet nog steeds worden gemaakt. Ik zal het beschrijven.
EasyTRX-2s-WiFi --> AIS RX/TX en NMEA0183 router
koppeling EasyTRX aan het NMEA2000 netwerk van Raymarine
Raymarine netwerk met daarin:
- Ray70 Marifoon
- Raymarine e7d Plotter

Het GPS-signaal wordt door de marifoon verzorgd en op het netwerkgezet. In het netwerk zitten verder geen AIS ontvangers of zenders die mij bekend zijn.

Ik heb vanochtend Raymarine (Sander) gesproken. Herkent mijn vraag, maar binnen de plotter doen zij niks. Hebben wel iets in hun eigen AIS-transponders gebouwd, maar dat helpt mij niet. Verder heb ik de levernacier van EasyTRX gebeld, die vermoedde dat het signaal niet zou moeten worden doorgegeven. Die gaf, net als Henkvd, aan om de CPA-afstand te verkorten, echter dan ben ik dus de functie van de CPA-afstand kwijt, althans dat is wat hi aangaf. Verder heeft de man gevraagd welke firmware ik op de Easy heb. Dit kan ik niet achterhalen omdat ik vanaf mijn Mac een virtual machine opstart met Windows en dan de programmeertool van EasyTRX kan gebruiken, echter alleen via WiFi en niet via USB. Wordt niet herkend lijkt het. Met een USB-verbinding zou je meer info kunnen krijgen. Geen idee.

@Henkvd: In de Received data list op mijn iPhone (!) zie ik mijn mmsi niet verschijnen. Dit zou betekenen dat het via het nmea-signaal wordt doorgegeven aan de plotter. Is dat wat je denkt?

@roberteb: De Ray70 vhf heeft AIS in de zin dat hij het doorgeeft aan het netwerk. Op moment dat ik deze op AIS=Off zet, dan krijg ik een melding op de schermen (i70) dat de AIS-verbinding is verbroken.

Volgens internet heeft de Ray70 VHF een ingebouwde ONTVANGER voor AIS. Nou weet ik wel dat het internet niet altijd gelijk heeft, maar hier lijkt het inderdaad te kloppen.

Je plotter krijgt z'n AIS nmea van de marifoon en niet van je transponder.

Dan is vermoedelijk de Ray 70 toch een 2e AIS bron, zit een AIS receiver in.
Of zelfs de enige bron.

Maar dan nog, die had z'n eigen MMSI ook wel mogen blokken op de output in de VDM

Gregor schreef :
Je kan op i70 de data source kiezen, kies ipv Ray70 de EasyTRX nmea0183 <-> nmea2000 gateway (bv actisense)

Op je plotter ook juiste data source kiezen

roberteb schreef : Ik kan geen EasyTRX als data source kiezen, alleen 'interne gps' of 'automatisch'. Staat op deze laatste. Er is op de i70 geen mogelijkheid om de bron voor de AIS te selecteren.

Je hebt toch helemaal geen i70?
Je moet de datasource kiezen op de plotter e7
Simpele fix gooi die ray70 los van het netwerk, heb je meteen 2 onafhankelijke systemen.
(geweldig dat SeaTalkNG/NMEA2000)

Gregor schreef :
en op de plotter?

henkvd schreef : De Ray70 heeft inderdaad een AIS-ontvanger. Dit had ik me niet gerealiseerd. Had het wel fijn gevonden als Raymarine mij dat vanochtend had gemeld.

Samengevat gaat het dus op twee punten fout:
1. De VHF ontvangt zijn eigen mmsi en zet dat op het NMEA2000 netwerk waardoor het ook op de plotter komt en daar als alarm wordt waargenomen.
2. De EasyTRX genereert ook een alarm op zijn eigen mmsi nummer.

Zeilprutser schreef : De klokken zijn een i70. Op de e7 zie ik geen optie om de bron voor de AIS in te stellen.
