Onderwerp: DIY Outdoor 4G Dongle

DIY Outdoor 4G Dongle 23 mrt 2020 13:15 #1137988

Als de 4G dongle in de boot voor het "thuiswerken" niet voldoet (zeker bij stalen schepen) dan is het een optie om de dongle buiten te plaatsen.
Moest snel en goedkoop met beschikbare onderdelen een oplossing bedenken:

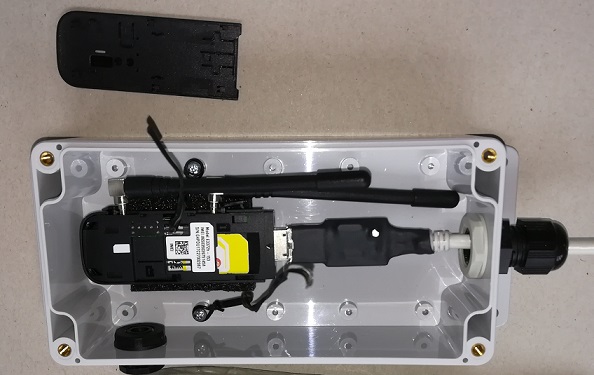

In dit geval een Huawei E3372 4G LTE USB Dongle gebruikt.

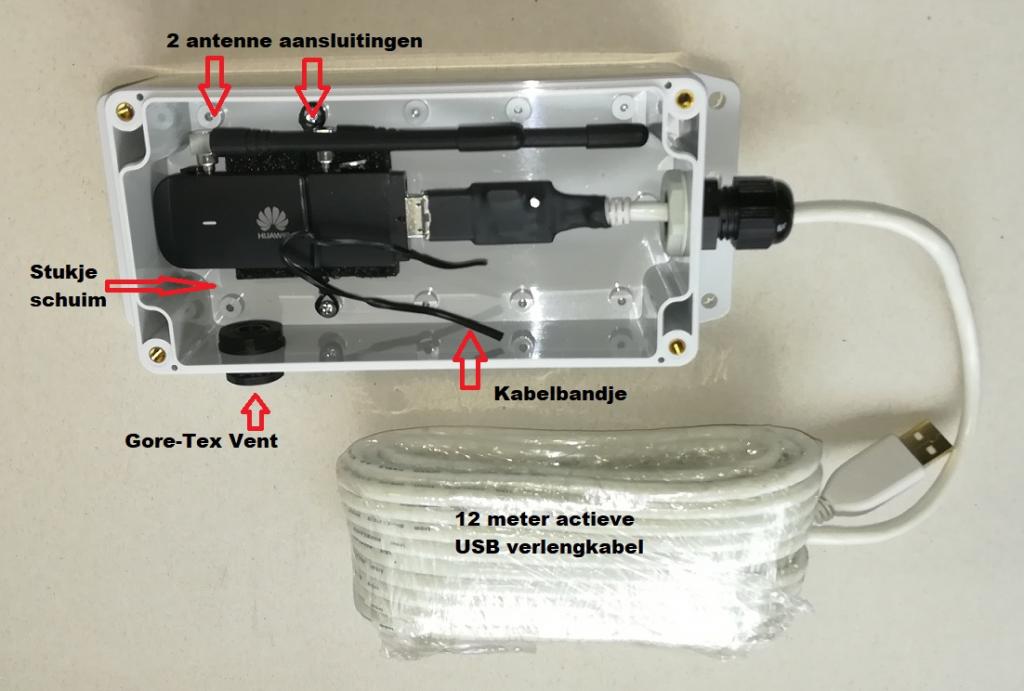

Deze heeft 2 externe antenne aansluitingen, zonder werkt hij ook prima.
Ik heb ook geen idee of de 2 kleine interne antennetjes zo nodig zijn of zelfs zin/effect hebben.
Het voordeel is wel dat je met zogenaamde pigtails met bijvoorbeeld 2 externe grote/zeewaardige antennes zou kunnen uitbreiden als je dat zou willen.
Op deze manier kan je dan de lengte van de antenne kabel beperken, door de gebruikte frequenties van 4G gaat er anders veel verlies zitten in de antenne kabels.

Ik heb ook een Gore-Tex Vent geplaatst, hierdoor ontstaat er geen drukverschil en loopt vol in de zon de temperatuur intern ook minder hoog op, weet ook in dit geval niet of dit noodzakelijk is.



Heb met een kabelbandje de dongle op een stukje schuim vastgezet zodat je indien nodig nog eenvoudig het simkaartje kan vervangen.

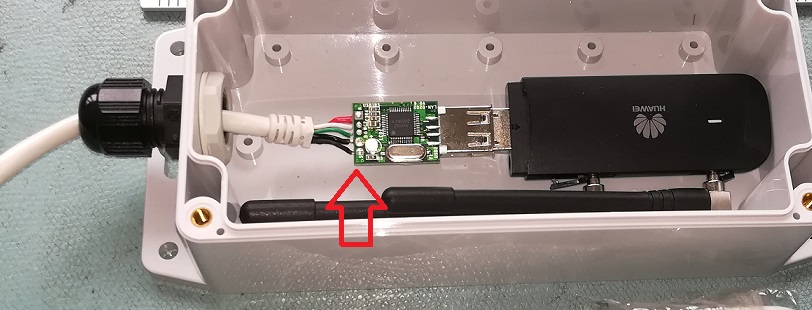

Bij dit type is nog redelijk goed (je moet wel een beetje kunnen solderen) de USB kabel los te solderen, zodat je de kabel door de wartel kan voeren en het printje terug kan plaatsen.
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 23 mrt 2020 13:25 #1137993

  • roozeboos
  • roozeboos's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 18242
oef...
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 23 mrt 2020 13:29 #1137998

  • sy helios
  • sy helios's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7521
wat oef,
hij gaat ze gratis ter beschikking stellen,
niet zeuren Rooz

;)
Helios (het Griekse woord ἥλιος betekent "zon") is de zonnegod Zoon van het Titanenpaar Hyperion en Theia, broer van Selene (Maan) en Eos (dageraad). Met zijn zonnewagen rijst hij bij dageraad op uit de Okeanos, rijdt langs de hemelkoepel en verdwijnt `s avonds in het westen weer in de oceaan....
Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 23 mrt 2020 13:55 #1138008

Moet ik dan uitleggen wat DIY betekend?
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
Laatst bewerkt: 23 mrt 2020 13:56 door Zeilprutser.
Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 23 mrt 2020 13:59 #1138011

  • sy helios
  • sy helios's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7521
nee, jij gaat de onderdelen verzenden en ik soldeer zelf


hey, geintje joh..
Helios (het Griekse woord ἥλιος betekent "zon") is de zonnegod Zoon van het Titanenpaar Hyperion en Theia, broer van Selene (Maan) en Eos (dageraad). Met zijn zonnewagen rijst hij bij dageraad op uit de Okeanos, rijdt langs de hemelkoepel en verdwijnt `s avonds in het westen weer in de oceaan....
Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 23 mrt 2020 14:10 #1138019

  • WADnWIND
  • WADnWIND's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 16282
roozeboos schreef :
oef...
:)
Communiceren kost soms geld, niet communiceren kost vaak meer.....

Echte schippers dragen nooit een rode broek.
Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 23 mrt 2020 14:11 #1138020

  • WADnWIND
  • WADnWIND's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 16282
sy helios schreef :
wat oef,
hij gaat ze gratis ter beschikking stellen,
niet zeuren Rooz

;)

:whistle:
Communiceren kost soms geld, niet communiceren kost vaak meer.....

Echte schippers dragen nooit een rode broek.
Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 23 mrt 2020 14:12 #1138021

Nou ja misschien wel handig dat je weet waar je de onderdelen kunt bestellen:
Huawei dongle
Doosje
USB 12Mtr verlengkabel
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 23 mrt 2020 14:15 #1138022

  • WADnWIND
  • WADnWIND's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 16282
Als je dan toch weer voor Elcheapo wilt:
Bol.com € 52
Communiceren kost soms geld, niet communiceren kost vaak meer.....

Echte schippers dragen nooit een rode broek.
Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 23 mrt 2020 14:15 #1138023

roozeboos schreef :
DIY hoe het niet moet? Ja dat is natuurlijk ook een insteek :) :)
Het mooie is dat als iemand een idee plaatst dat iedereen op een forum dan de mogelijkheid heeft om verbeteringen een alternatief of andere oplossing aan te bieden.
Ik merk dat Rooz en Wadnwind staan te springen om die te delen.
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 23 mrt 2020 14:27 #1138027

Gek he dat er verder helemaal geen collega's op dit forum actief zijn.
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 23 mrt 2020 14:47 #1138031

  • WADnWIND
  • WADnWIND's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 16282
Dit heb ik al 2 jaar:
www.conrad.nl/p/tp-link-archer...hz-750-mbits-1391863

Met deze :
acantennas.com/sites/default/f...eets/4GMultiband.pdf

Prima de luxe!

Tele-2 onbeperkt data kaartje er in. :)

Vooral handig voor de iets minder DIY mensen.
kanttekeing is dat de oudere typen gewoon een antennestekker hadden (SMA)en de nieuwere typen een vaste antenne. Dus toch een beetje DIY.
Communiceren kost soms geld, niet communiceren kost vaak meer.....

Echte schippers dragen nooit een rode broek.
Laatst bewerkt: 23 mrt 2020 14:50 door WADnWIND.
Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 23 mrt 2020 15:09 #1138039

  • 3Noreen
  • 3Noreen's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 6209
I am a digitarian. I love to eat my own bytes. Big tech already does enough of damage to our society.
Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 23 mrt 2020 15:15 #1138040

De vraag is wat werkt nu beter de set van Wadnwind a +/- € 300,- met 1 antenne.
Of het Prutser setje voor minder dan € 100,-

Hoeveel antenne kabel zit er aan wadnwind zijn antenne en hoeveel verlies geeft dat?
Is 1 antenne buiten met 10 mtr antenne kabel beter dan de dongle via USB met intern 2 antennes?

Ik weet het niet!

Maar je kan de geweldige en beste antenne die er volgens Wadnwind is ook direct op de dongle aansluiten met beperkt verlies van de antenne kabel en dan heb je een nog beter resultaat.
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
Laatst bewerkt: 23 mrt 2020 15:18 door Zeilprutser.
Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 23 mrt 2020 15:24 #1138042

Nog even voor de duidelijkheid, als je buiten met je mobieltje in de haven prima 4G hebt, en binnen in je (stalen) boot niet, dan is zo'n dongle buiten waarschijnlijk een prima oplossing en heb je geen grote antenne nodig, in die dongle zit vast geen slechtere antenne dan in je mobiel.
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 23 mrt 2020 15:59 #1138054

Nou ik vind het WEL een leuk projectje..
(Ook omdat ik zo'n dongle heb)

Laat 'anderen' dan ook eens leuke DIY dingen posten, niet alleen Zeilprutser en Brambo ( en jij van die nmea naar wifi Hans?)

Groeten van een geïsoleerd persoon..
Eb, ebber en dan EBST!
Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 23 mrt 2020 16:03 #1138057

  • nardus
  • nardus's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4871
ik snap hem niet. Kan je niet gewoon een antenne naar buiten aan je dongel hangen ?
Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 23 mrt 2020 16:07 #1138058

  • WADnWIND
  • WADnWIND's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 16282
De DIY dongle van prutser werkt ongetwijfeld goed, hoeft niks mis mee te zijn. Het werkt op 1 machine, als dat voldoende is, is er niks mis mee.

Met de duurdere Conrad truck werken er ruim 4 mensen mee aan boord.
Communiceren kost soms geld, niet communiceren kost vaak meer.....

Echte schippers dragen nooit een rode broek.
Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 23 mrt 2020 16:08 #1138059

  • WADnWIND
  • WADnWIND's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 16282
nardus schreef :
ik snap hem niet. Kan je niet gewoon een antenne naar buiten aan je dongel hangen ?

Coaxkabel is de grootste spelbreker op die hoge frequenties, zeker die mickey-mouse coax van je plaatje. het verlies is enorm.
Communiceren kost soms geld, niet communiceren kost vaak meer.....

Echte schippers dragen nooit een rode broek.
Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 23 mrt 2020 16:11 #1138060

  • WADnWIND
  • WADnWIND's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 16282
Zeilprutser schreef :
De vraag is wat werkt nu beter de set van Wadnwind a +/- € 300,- met 1 antenne.
Of het Prutser setje voor minder dan € 100,-

Hoeveel antenne kabel zit er aan wadnwind zijn antenne en hoeveel verlies geeft dat?
Is 1 antenne buiten met 10 mtr antenne kabel beter dan de dongle via USB met intern 2 antennes?

Ik weet het niet!

Maar je kan de geweldige en beste antenne die er volgens Wadnwind is ook direct op de dongle aansluiten met beperkt verlies van de antenne kabel en dan heb je een nog beter resultaat.

De coaxkabel is wel van groot belang. Ik heb er 2 meter H155 aan, dat valt nog mee en de antenne maakt een hoop goed, anders wordt het al snel een 10 of 15 mm kabel.
Communiceren kost soms geld, niet communiceren kost vaak meer.....

Echte schippers dragen nooit een rode broek.
Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 23 mrt 2020 16:12 #1138063

  • roozeboos
  • roozeboos's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 18242
Ik zal mijn "oef" dan maar even uitleggen, voordat ik wordt weggezet als een weet ik wat niet.
Het idee is vast goed, daar kan ik niet over oordelen. 10 uit 10 .
Over de uitvoering heb ik, als het mag, mijn twijfels.
Het staat niet gewoon op je buro. Daar blijft het jaren heel, geen probleem.

Dit moet worden geïnstalleerd op een boot,lijkt me. Mischien zelfs gewoon los aan een kabel.

Aan boord beweegt alles, en soms worden -afhankelijk van je vaargebied- flinke g krachten getrotseerd.
Ik zou daarom een en ander toch even anders monteren. Alleen al de usb connector is heel gevoelig, Iedereen kent wel de kromme usb stick.
Volgens mij heeft TS ook een 3d printer. Een mooie houder is in 10 minuten getekend. Meteen ook een nette treksontlasting erbij!
Print het uit, en monteer het daarin. Zodat het geheel stabiel is en niet beweegt. ( niet PLA gebruiken! Dat wordt zacht in de zomerzon)
Op die manier heb je er veel langer plezier van. Kosten, hooguit 1 euro.

Er is niks vervelenders dan kinderen aan boord die rekenen op internet en het dan niet hebben omdat het inwendige van de dongle stuk raakt.

Als het onzin is wat ik hier schrijf hoor ik het vast wel.
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Laatst bewerkt: 23 mrt 2020 16:14 door roozeboos.
Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 23 mrt 2020 16:13 #1138066

WADnWIND schreef :
De DIY dongle van prutser werkt ongetwijfeld goed, hoeft niks mis mee te zijn. Het werkt op 1 machine, als dat voldoende is, is er niks mis mee.

Met de duurdere Conrad truck werken er ruim 4 mensen mee aan boord.

In mijn geval zit de dongle in een Raspberry pi (BoatController) Zo werken er ook meerdere mensen tegelijk.
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 23 mrt 2020 16:21 #1138070

Ok Rooz, ik ztuur jou de spullen, jij tekent in 10 minuten een mooie behuizing.
Daarvoor bied ik je € 60,-
Dan print je het op jouw printer uit in materiaal dat 10 jaar buiten goed en waterdicht blijft in de zon.
Wat zou je daar voor willen hebben?
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 23 mrt 2020 16:39 #1138073

  • 3Noreen
  • 3Noreen's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 6209
WADnWIND schreef :

Coaxkabel is de grootste spelbreker op die hoge frequenties, zeker die mickey-mouse coax van je plaatje. het verlies is enorm.

Mickey Mouse is ook gearriveerd. :(
I am a digitarian. I love to eat my own bytes. Big tech already does enough of damage to our society.
Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 23 mrt 2020 16:41 #1138074

  • roozeboos
  • roozeboos's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 18242
Zeilprutser schreef :
Ok Rooz, ik ztuur jou de spullen, jij tekent in 10 minuten een mooie behuizing.
Daarvoor bied ik je € 60,-
Dan print je het op jouw printer uit in materiaal dat 10 jaar buiten goed en waterdicht blijft in de zon.
Wat zou je daar voor willen hebben?
Helaas, ik print alleen behuizingen als mijn eigen elektronica erin zit
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.
Tijd voor maken pagina: 0.255 seconden
Gemaakt door Kunena




© Zeilersforum.nl
