Onderwerp: Viasala WXT520 weather transmitter NMEA output

Viasala WXT520 weather transmitter NMEA output 07 apr 2020 13:57 #1144222

  • henkvd
  • henkvd's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4012
Van de R een T maken als je de senstence kan verbouwen
$WIMWV,236,R,0.2,N,A*38

$WIMWV,236,T,0.2,N,A*38

of een HDT er bij genereren als de software zo slim is om er dan een True wind van te genereren
Laatst bewerkt: 07 apr 2020 13:58 door henkvd.
Alleen ingelogde leden kunnen reageren.

Viasala WXT520 weather transmitter NMEA output 07 apr 2020 14:02 #1144223

Dat heb ik beide geprobeerd (is prima te doen met de de plugin van RooieDirk), maar geen van beide opties brengt het klokje in OpenCPN tot leven :(

Signal K ben ik nog aan het ontdekken en NMEAremote loopt momenteel steeds vast... :)
Alleen ingelogde leden kunnen reageren.

Viasala WXT520 weather transmitter NMEA output 07 apr 2020 14:05 #1144225

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7577
Beste Noorderzon,

goed dat het werkt. Als je SignalK invoer hebt dan kun je applicatie MxTommy Kip gebruiken.

Hiermee kun je allerlei meters en cijfers displays instellen. Is wat lastig om de juiste instelling te maken. Maar het werkt daarna perfect.

Hiermee kun je alles wat in SignalK aanwezig is in elke vorm ook weergeven.
In de vorm van een grafiek kan ook.

Bovendien het is HTML. Dus kunt het ook nog eenvoudig (draadloos ?) op een geheel ander systeem weergeven.

Je moet wel op een ander systeem de instellingen opnieuw doen. Want de instellingen worden opgeslagen in de betreffende browser.

Ook de dingen die ik eerder genoemd heb werken ook met SignalK invoer. Maar die zijn aan OpenCPN gebonden. MxTommy K is een losse SignalK applicatie in een willekeurige browser.

Groet,


Bram
Alleen ingelogde leden kunnen reageren.

Viasala WXT520 weather transmitter NMEA output 07 apr 2020 14:06 #1144226

  • rooiedirk
  • rooiedirk's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 6802

Als je de wind t.o.v. het noorden wilt i.p.v. de boeg, moet je een koers tevoegen. Voor op je huis is de koers een vast gegegeven, dus kan je weer moor de plugin gebruiken om een mooie nmea sentence met een fake koers informatie toe te voegen. Een ..HDT zal denk ik gaan werken.

HDT - Heading - True

Actual vessel heading in degrees true produced by any device or system producing true heading.

1 2 3
| | |
$--HDT,x.x,T*hh<CR><LF>

Field Number:

Heading Degrees, true

T = True

Checksum
Laatst bewerkt: 07 apr 2020 14:13 door rooiedirk.
Alleen ingelogde leden kunnen reageren.

Viasala WXT520 weather transmitter NMEA output 07 apr 2020 14:08 #1144228

Je hebt een MWV-bericht toch?

$WIMWV,240,R,0.2,N,A*39 staat er in je eerste post.

dus wind uit 240 graden met 0,2 kts.

De R is van Relatief, maar als je de windsensor naar het noorden laat wijzen wordt die R feitelijk een absolute meting.
"You means de Womens' Libromatium Movenint done created de uncontrollable urgement to play dingle-dangle-dingle wit de personal requipment of yo own gender?" Zappa, Thing Fish
Alleen ingelogde leden kunnen reageren.

Viasala WXT520 weather transmitter NMEA output 12 apr 2020 19:29 #1146053

Vreemd: in een oudere versie op de Raspberry (niet heel oud maar ook niet de nieuwste versie) kreeg ik het ware wind klokje wel aan de gang, maar in de nieuwste versie niet. Gelukkig wel in NMEAremote op een Apple device. Er bleek een STW en HDT nodig te zijn.

@Baasklusje, Jawel, maar de software matige displays (OpenCPN, Signal K, NMEAremote e.d.) werken niet met relatieve wind. Die hebben bijbehorende nmea data nodig. De softwarematige displays voor relatieve wind vind ik voor deze toepassing niet geschikt.
Laatst bewerkt: 12 apr 2020 19:29 door Noorderzon.
Alleen ingelogde leden kunnen reageren.

Viasala WXT520 weather transmitter NMEA output 12 apr 2020 19:53 #1146063

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7577
Noorderzon schreef :
Vreemd: in een oudere versie op de Raspberry (niet heel oud maar ook niet de nieuwste versie) kreeg ik het ware wind klokje wel aan de gang, maar in de nieuwste versie niet. Gelukkig wel in NMEAremote op een Apple device. Er bleek een STW en HDT nodig te zijn.

@Baasklusje, Jawel, maar de software matige displays (OpenCPN, Signal K, NMEAremote e.d.) werken niet met relatieve wind. Die hebben bijbehorende nmea data nodig. De softwarematige displays voor relatieve wind vind ik voor deze toepassing niet geschikt.

In de Dashboard_Tactics plugin. die is voor de RPI te vinden op de site die ik eerder heb aangegeven met directe SignalK invoer in OpenCPN.

Daarbij kun je kiezen voor ware wind, ware windhoek ware windrichting en ware windsnelheid. Werkt met SignalK invoer.

Kan het zelf hier niet proberen. Maar als het staat vermeld, dan zal het ongetwijfeld ook wel werken.

Ook nog even gekeken naar de XDR plugin in SignalK. Per systeem schijnt het nog al wisselend te zijn. Je moet aangeven welk type apparaat (code) het is. Dat staat in de 4e positie van uitvoer.

Groet,

Bram
Alleen ingelogde leden kunnen reageren.

Viasala WXT520 weather transmitter NMEA output 13 apr 2020 07:26 #1146163

  • rooiedirk
  • rooiedirk's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 6802
Nog even voor je in de code gekeken. (Voordeeltje van open source :) ) Maar dashboard gebruikt de ..MWD regel, voor de windrichting.
/*
   ** MWD - Wind Speed and Angle
   **
   **        1   2 3   4 5   6 7   8 9
   **        |   | |   | |   | |   | |
   ** $--MWD,x.x,T,x.x,M,x.x,N,x.x,M*hh<CR><LF>
   **
   ** Field Number:
   **  1) Wind direction, 0.0 to 359.9 degrees True, to the nearest 0.1 degree
   **  2) T = True
   **  3) Wind direction, 0.0 to 359.9 degrees Magnetic, to the nearest 0.1 degree
   **  4) M = Magnetic
   **  5> Wind speed, knots, to the nearest 0.1 knot.
   **  6> N = Knots
   **  7> Wind speed, meters/second, to the nearest 0.1 m/s.
   **  8> M = Meters/second
   **  9) Checksum
   */
Alleen ingelogde leden kunnen reageren.

Viasala WXT520 weather transmitter NMEA output 13 apr 2020 10:46 #1146261

  • La Mavare
  • La Mavare's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8688
Noorderzon schreef :
Jawel, maar de software matige displays (OpenCPN, Signal K, NMEAremote e.d.) die er zoals afgebeeld uitzien werken niet met relatieve wind. Die hebben bijbehorende nmea data nodig. De softwarematige displays voor relatieve wind vind ik voor deze toepassing niet geschikt.

Zolang je huis op z'n plek blijft, is er geen verschil tussen relatieve/schijnbare wind en de ware wind.
instructeur zeezeilen en kielboot
les op eigen schip, deliveries
"De beste manier om iets te leren is er les in te geven." - Seneca, Romeins filosoof, staatsman en toneelschrijver - 5 v.C. 65 n.C.
Alleen ingelogde leden kunnen reageren.

Viasala WXT520 weather transmitter NMEA output 13 apr 2020 14:48 #1146373

La Mavare schreef :
Noorderzon schreef :
Jawel, maar de software matige displays (OpenCPN, Signal K, NMEAremote e.d.) die er zoals afgebeeld uitzien werken niet met relatieve wind. Die hebben bijbehorende nmea data nodig. De softwarematige displays voor relatieve wind vind ik voor deze toepassing niet geschikt.

Zolang je huis op z'n plek blijft, is er geen verschil tussen relatieve/schijnbare wind en de ware wind.

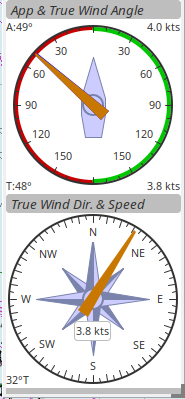

Ik begrijp dat ware en relatieve wind hetzelfde zijn zolang koers en vaart 0 is. Maar ik wil geen klokje in mijn huiskamer die eruit ziet zoals de klokjes op bootjes. Ik wil een klokje met een kompasroos zoals eerder afgebeeld. En dergelijke klokjes werken niet op relatieve wind data.
Alleen ingelogde leden kunnen reageren.

Viasala WXT520 weather transmitter NMEA output 13 apr 2020 14:50 #1146375

rooiedirk schreef :
Nog even voor je in de code gekeken. (Voordeeltje van open source :) ) Maar dashboard gebruikt de ..MWD regel, voor de windrichting.
/*
   ** MWD - Wind Speed and Angle
   **
   **        1   2 3   4 5   6 7   8 9
   **        |   | |   | |   | |   | |
   ** $--MWD,x.x,T,x.x,M,x.x,N,x.x,M*hh<CR><LF>
   **
   ** Field Number:
   **  1) Wind direction, 0.0 to 359.9 degrees True, to the nearest 0.1 degree
   **  2) T = True
   **  3) Wind direction, 0.0 to 359.9 degrees Magnetic, to the nearest 0.1 degree
   **  4) M = Magnetic
   **  5> Wind speed, knots, to the nearest 0.1 knot.
   **  6> N = Knots
   **  7> Wind speed, meters/second, to the nearest 0.1 m/s.
   **  8> M = Meters/second
   **  9) Checksum
   */

Bedankt, en vreemd want daar heb ik het toch ook mee geprobeerd. Zal nog eens van voren af aan proberen.
Alleen ingelogde leden kunnen reageren.

Viasala WXT520 weather transmitter NMEA output 13 apr 2020 14:52 #1146379

brambo schreef :
Noorderzon schreef :
Vreemd: in een oudere versie op de Raspberry (niet heel oud maar ook niet de nieuwste versie) kreeg ik het ware wind klokje wel aan de gang, maar in de nieuwste versie niet. Gelukkig wel in NMEAremote op een Apple device. Er bleek een STW en HDT nodig te zijn.

@Baasklusje, Jawel, maar de software matige displays (OpenCPN, Signal K, NMEAremote e.d.) werken niet met relatieve wind. Die hebben bijbehorende nmea data nodig. De softwarematige displays voor relatieve wind vind ik voor deze toepassing niet geschikt.

In de Dashboard_Tactics plugin. die is voor de RPI te vinden op de site die ik eerder heb aangegeven met directe SignalK invoer in OpenCPN.

Daarbij kun je kiezen voor ware wind, ware windhoek ware windrichting en ware windsnelheid. Werkt met SignalK invoer.

Kan het zelf hier niet proberen. Maar als het staat vermeld, dan zal het ongetwijfeld ook wel werken.

Ook nog even gekeken naar de XDR plugin in SignalK. Per systeem schijnt het nog al wisselend te zijn. Je moet aangeven welk type apparaat (code) het is. Dat staat in de 4e positie van uitvoer.

Groet,

Bram

Ik geef toe dat Signal K nieuw voor me is inclusief de totaal nieuwe interface van de laatste update en dergelijke op de raspberry. Maar ik kom er nog niet helemaal uit, bijvoorbeeld om de XDR data uit de sensor in de XDR plugin te krijgen. Ik blijf nog wel wat rommelen ermee
Alleen ingelogde leden kunnen reageren.

Viasala WXT520 weather transmitter NMEA output 13 apr 2020 16:06 #1146410

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7577
Beste NZ,

probeer eerst maar even vertrouwd te raken met SignalK. Is niet zo moeilijk. OpenPlotter heeft dit zo ingesteld dat je eerst de betreffende poort invoert in de serieele instellingen. Let erop de usb poort een alias te geven, zodat deze herkend wordt ongeacht de poort deze wordt ingestoken.

Dan ga je naar verbindingen. Dan staat daar de poort. Geef je aan naar SignalK. Dan komt de vraag over de baudrate. En dan gaat de poort naar SignalK. Zie je ook dat de de SignalK server herstart.

Zo gaat het ook met andere verbindingen zoals een Gps (muis) bijvoorbeeld.

Erg interessant is later de SignalK diagnostics. Die maakt namelijk zichtbaar wat er aan SignalK binnenkomt. Zit ook in OpenPlotter.

Daarna maar kijken hoe je de diverse plugins kan in stellen. Die WXT520 is wel een heel ingewikkeld verhaal als je de handleiding doorleest.

The structure of the pressure, temperature and humidity sensor response
message:

where
$ = Start of the message
WI = Device type (WI = weather instrument)
XDR = Transducer measurement response identifier
C = Transducer id 0 type (Temperature), see the
following Transducer table
23.3 = Transducer id 0 data (Temperature)
C = Transducer id 0 units (C, Temperature)
0 = Transducer id for Temperature
C = Transducer id 1 type (temperature)
23.3 = Transducer id 1 data (Tp internal temperature)
C = Transducer id 1 units (C, Tp internal temperature)
1 = Transducer id for Tp internal temperature
H = Transducer id 0 type (Humidity)
50.1 = Transducer id 0 data (Humidity)
P = Transducer id 0 units (%, Humidity)
0 = Transducer id for Humidity
P = Transducer id 0 type (Pressure)
1009.1 = Transducer id 0 data (Pressure)
H = Transducer id 0 units (hPa, Pressure)
0 = Transducer id for Pressure
*
Checksum delimiter
75 = Two-character checksum for the response
<cr><lf> = Response terminator
T

Bram
Laatst bewerkt: 13 apr 2020 16:07 door brambo.
