Onderwerp: Viasala WXT520 weather transmitter NMEA output

Ik heb twee Viasala WXT520 weather transmitters op de kop kunnen tikken. Een nieuwe en een goede gebruikte. Er is er 1 te koop (zie Marktplaats). Maar mijn vraag gaat over de output van deze dingen. Hij zou informatie over windsterkte, windrichting, luchtdruk, temperatuur, neerslag en luchtvochtigheid moeten bieden. Die ziet er als NMEA data zo uit:

$WIXDR,C,21.8,C,0,H,37.0,P,0,P,1017.6,H,0*70
$WIMWV,236,R,0.2,N,A*38
$WIXDR,C,21.7,C,0,H,37.0,P,0,P,1017.6,H,0*7F
$WIMWV,237,R,0.2,N,A*39
$WIXDR,C,21.8,C,0,H,37.0,P,0,P,1017.6,H,0*70
$WIMWV,240,R,0.2,N,A*39

Ik heb behalve de wind echter nog niets zichtbaar gekregen. Mijn vraag is hoe ik de XDR string kan omzetten in iets bruikbaars in bijvoorbeeld Openplotter en/of OpenCPN? Bij voorbaat dank.

Volgens de gegevens doet het ding NMEA183 uitvoer van de gegevens.

Gewoon via serial-usb verbinden met OpenPlotter. Dan verbinding invoeren in serieel en verplaatsen naar de SignalK server.

Met de applicatie SignalK diagnostics kun je zichtbaar maken wat er uit komt. Dan kun je er daarna allerlei meters aan verbinden,

Bram

Zijn er al apps die er dan iets in een dashboard kunnen laten zien zoals wilhelmsk oid?( Barometer/luchtvochtig etc)

nardus schreef :

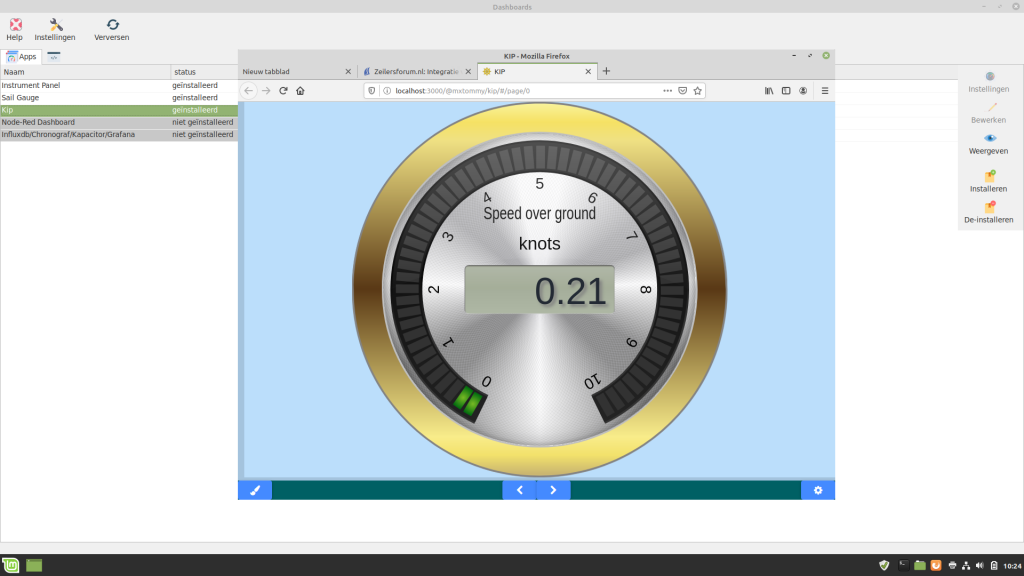

In de SignalK applicatie MXTommy Kip kun je alle data in de vorm van meters, getallen etc zichtbaar maken. De data moet uiteraard wel in de SignalK server aanwezig zijn. Ook zaken die buiten de NMEA2K en NMEA183 formaten vallen kun je zichtbaar maken. Zoals diverse temperatuur sensors, barometers, processor temperatuur, etc.

Een afbeelding hiervan heb ik al eerder laten zien.

Is bovendien HTML en die kun je op iedere browser en overal tonen.

Let wel dat je de instelling in de betreffende browser doet en deze worden daar opgeslagen.

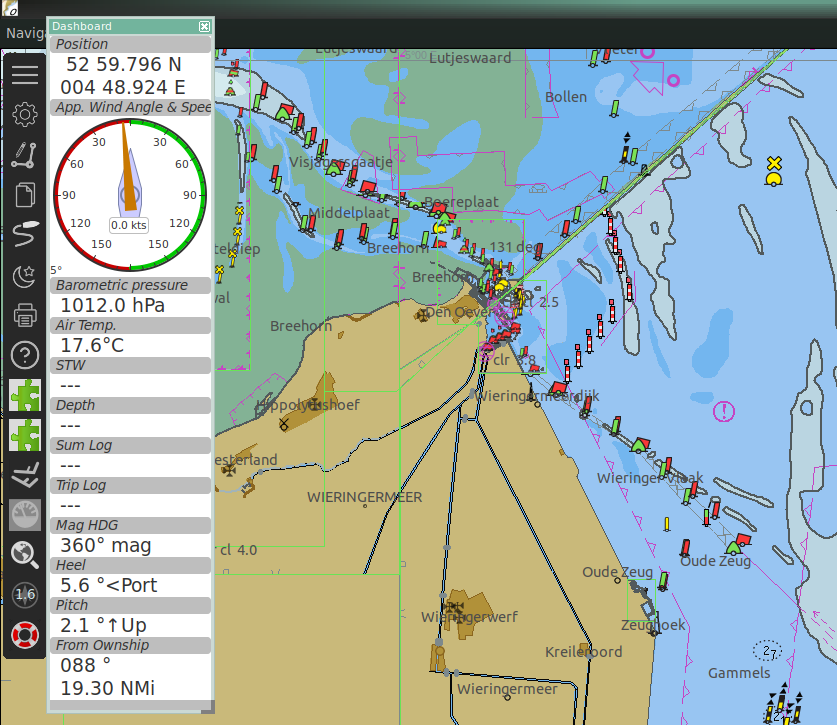

De data zit in een ..XDR zin, die niet door OpenCPN herkend wordt. Dit is ook erg lastig omdat iedere fabrikant zo ongeveer z'n eigen uitvoering en toevoegingen voor de ..XDR regel heeft.

Het goede nieuws is dat ik ooit een plugin gemaakt heb waarmee je nmea regels kan omzetten naar regels die OpenCPN wel begrijpt.
Voor de herkenbar regels zie https://opencpn.org/wiki/dokuwiki/doku.php?id=opencpn:opencpn_user_manual:advanced_features:nmea_sentences
Voor de plugin zie: https://opencpn.org/wiki/dokuwiki/doku.php?id=opencpn:opencpn_user_manual:plugins:logs:nmea_converter

Beste Dirk,

het is toch gewoon NMEA183. Waarom zou je deze gegevens in OpenCPN willen tonen ?

Als je het in allerlei soorten meters of getallen wilt hebben dan is via NMEA183/SignalK met MxTommy toch een passende oplossing.

Groet,


Bram

Waar draai je je openplotter/opencpn op, noorderzon?

brambo schreef :
XDR is het afvoerputje van een op NMEA0183 achtige wijze opgebouwde sentence, maar enige vorm van afspraak is er totaal niet, alles en iedereen klooit maar wat aan, hierme is uitlezen op een standaard toepassing een uitdaging.

Bedankt voor de reacties. Ik zou de data van deze sensor graag op OpenCPN en in OpenPlotter op een RaspberryPi zichtbaar willen krijgen.

Ik zal eens in de plugin van @RooieDirk duiken. Heb dat al eens eerder gedaan maar kwam er toen niet helemaal uit (ik had er toen niet echt een doel mee, nu wel en dat kan schelen).

Maar even voor mijn duidelijkheid de vraag aan de kenners: rechtsreeks in de SignalK displays van OpenPlotter, buiten OpenCPN om, (want XDR) gaat hem dus niet worden??

Dat deze sensor XDR gebruikt verbaasd me eigenlijk wel. Want het is een professioneel ding die vaak op offshore suppliers e.d. gebruikt wordt. Ben dan ook wel benieuwd hoe die de data eruit inzichtelijk maken...
Ik bedenk me trouwens op dit moment dat deze sensor nog twee andere interface protocollen aanbiedt, namelijk ASCII en SDI-12, maar die zijn mij dan weer totaal onbekend.

Ik heb even gekeken omdat ik iets dergelijks toevallig aan het testen was. Binnen SignalK vind je de data onder:
environment.outside.pressure
environment.outside.humidity

Binnen NMEA0183 en NMEA2000 vind ik wel een barometer of luchtdruk, maar geen luchtvochtigheid. In OpenCPN ook niet.

In NMEA0183 is het een van deze 2:
XDR (Barometer) - Atomospheric Pressure
MMB - Environment outside pressure

Dus die data kun je alleen zichtbaar maken onder mxTommy en misschien in de Multiview van roos.

PS nu is luchtvochtigheid aan boord een instelling die ik niet echt mis.

Noorderzon schreef :
Waarom zou je deze data in OpenCPN willen zien. Het heeft toch weinig met de navigatie te maken.

Met MxTommy K kun je gewoon een instrumenten paneel aanmaken met meters, cijfers of in grafiek vorm, alles naar je eigen keuze.

Er schijnt een nieuwere versie in de maak te zijn, waarbij je de font afmetingen ook kunt wijzigen en ook de gegevens van de positie kunnen naar keuze worden uitgelezen.

Overigens met OpenPlotter extra's, is het eenvoudig de SignalK server te installeren.

OpenPlotter extra's zijn er voor de Raspberry Pi, andere Linux systemen zoals AMD64 (Mint bijvoorbeeld) en Linux 32 bits.

Werkt op alle drie de systemen.

MxTommy K. is een SignalK applicatie, die moet je wel even installeren vanuit de vele SignalK applications.

Er is verder het instrumentenpaneel waar ook een hoeveelheid meters zichtbaar worden gemaakt.

Omdat het SignalK systeem met HTML onafhankelijk is kun je instrumenten panelen ook eenvoudig vertonen in alle andere systemen met een browser.

En je kunt SignalK in de laatste versie ook direct invoeren in OpenCPN. De instrumenset in OpenCPN en de applicatie Tactical kunnen ook Signalk invoer vertonen.

SignalK wordt de spil van alle communicatie. Is tegelijk een multiplexer en combineert de in- en uitvoer van NMEA183 en NMEA2K met daarnaast andere invoerbronnen.

Vooruitgang alom.

Bram

Een meter kan ook. De verscijning kun je zelf instellen. Koperen rand, RVS, carbon etc.

rooiedirk schreef :
Ik ben aan het stoeien met je plugin en dat lijkt een manier te zijn om de benodigde gegevens uit de XDR sentence te persen. Waar ik echter tegenaan loop is dat ik op OpenPlotter op RPi maar twee virtuele sentences kan maken. Als ik een derde sentence aanmaak en op OK klik, wordt er een van de twee eerder aangemaakte sentences verwijderd. Doe ik iets verkeerd? De plugin heb ik gisteren geïnstalleerd, dus de versie is recent. Bedankt voor eventuele hulp.

Beste N-Zon,

als ik in de SignalK plugins kijk, dan staat daar:

xdr-parser-plugin
This plugin parses XDR sentences which are defined in the Plugin Config by Gary Smith

Technische achtergrond informatie kun je hier vinden als je zoekt op SignalK XDR.

github.com/SignalK/signalk-parser-nmea0183/issues/54

github.com/GaryWSmith/xdr-parser-plugin

Kan het helaas niet zelf proberen.

Je kunt de onderhanden zijnde OpenCPN beta proberen met directe SignalK invoer. Werkt hier perfect.

Verder is er ook nog de Dashboard_tactics_pi, waarin er allerlei opties voor temperatuur, barometer etc. Dit werkt ook op SignalK data invoer.

Regelmatig worden er nieuwe versies gecompileerd voor de Raspberry Pi Raspian Buster.

Je kunt ze vinden op:

cloudsmith.io/~dan-dickey/repo...n-unstable/packages/

Groet,

Bram

Noorderzon schreef : Hm klinkt als een bug
Wordt ie echt verwijderd, of verdwijn ie enkel uit de lijst?

rooiedirk schreef :
Nee, hij wordt echt verwijderd want de resulterende data van de verdwenen sentence stopt ook.

brambo schreef :
Bedankt voor de info Bram. Ik zal daar ook eens induiken.

Ik zal er weer eens in duiken (is al weer een tijd geleden), maar gaat wel eventjes duren. Voorlopig maar eventjes kiezen welke data je het lieft hebt.

Ok bedankt

Ho, ho ik ga een paar stappen te ver. Je hebt OpenCPN en Tactic- plugin helemaal nog niet nodig.

Even terug naar de basis:

Je sluit het apparaat aan de usb aan. Dan ga je in de OpenPlotter instelling naar serieel.
Daar staat de aansluiting en die geef je een alias (onderste regel). Dan wordt het apparaat herkend ongeacht de usb poort waar je de verbinding insteekt.

Daarna naar verbindingen. Daar staat de aansluiting ook al aangegeven. Dan verplaatsen naar signalK aanklikken. Dan de vraag wat voor baudrate. En je ziet dan dat de SignalK server herstart. Even wachten dus.

Nu ga je naar SignalK. Inloggen. En de XDR parser installeren. (Wolkje achteraan).

Daarna naar server instellingen en daar zet je de plugin aan, na de gegevens en de poort te hebben ingevuld. De SignalK server herstarten. Dan moet je in het SignalK dashboard cijfers zien verschijnen.

Dan ga je naar OpenPlotter SignalK diagnostics. Daar zie je dan vertaald wat er in SignalK binnenkomt. Zo werkt het ook voor NMEA2000 invoer.

Daarna ga je pas kijken hoe de uitvoer moet worden vertoond. Met MxTommy K zal het zeker werken.

Maar eerst de basis laten werken.

Succes,

Bram

rooiedirk schreef : Net even geprobeerd, maar hier werkt het zoals bedoeld. Ik kan helaas even niet testen op een rpi, maar linux gaat goed.
Waarschijnlijk zit er in de repository van Openplotter toch stiekem een oudere versie.

Dat wordt even zelf een eigen versie compileren ben ik bang. De werkende code staat hier: https://github.com/RooieDirk/NmeaConverter_pi

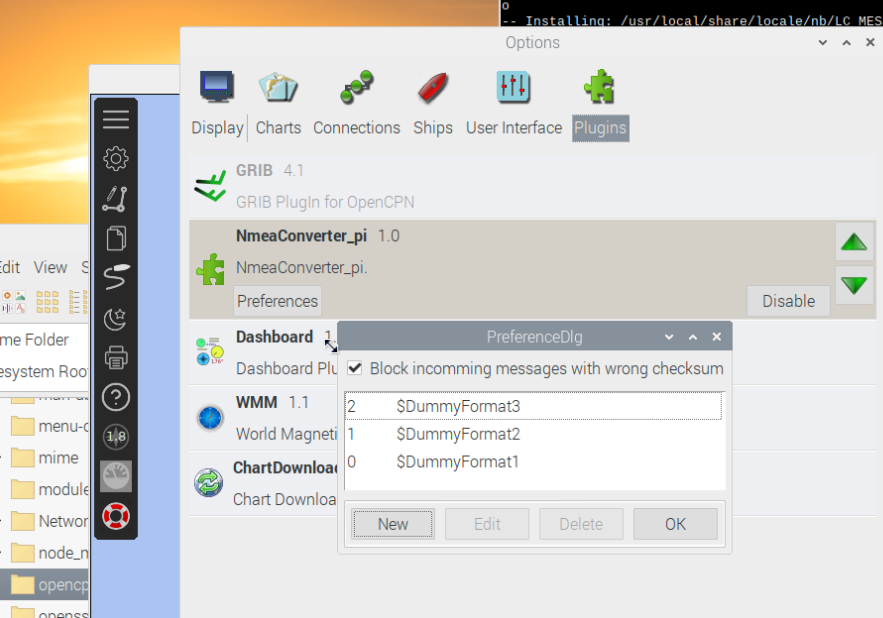

Nog eventjes doorgerommeld, en nog een werkende pi gevonden
De plugin gecompileerd en werkt hier ook.


Als bijlage de werkende plugin voor de Rpi. ".pdf" verwijderen en dan kopieren naar /usr/share/lib/opencpn/ (het bestand dat hier al staat is je oude die moet dus weg)

Bedankt Dirk, dat is toch een snelle actie van je

Ik heb ondertussen ook nog door getest en een compleet nieuwe OpenPlotter versie opgetuigd. De meest recente versie met de meest recente versie van NMEA converter. Maar opnieuw of nog steeds hetzelfde probleem.

Ik zal later vandaag of morgen de versie proberen die je me hiermee aan de hand doet.

DIrk, het probleem met de plugin is nu bij mij ook verholpen. Nogmaals bedankt.

Misschien heeft iemand hier een tip m.b.t. de te gebruiken sentence: de Vaisala windsensor wil ik op mijn huis zetten dus wil graag een weergave van de wind zoiets als op onderstaand plaatje. Volgens mij moet ik hiervoor de ground wind als input gebruiken? En welke sentence herbergt de ground wind? Of met welke sentence krijg is klokjes als onderstaande aan de gang?

Heb je geen speciale senstence voor nodig, de relaieve wind is goed genoeg, je moet alleen het bow mark van de sensor op het noorden uitrichten.

Jawel, maar de software matige displays (OpenCPN, Signal K, NMEAremote e.d.) die er zoals afgebeeld uitzien werken niet met relatieve wind. Die hebben bijbehorende nmea data nodig. De softwarematige displays voor relatieve wind vind ik voor deze toepassing niet geschikt.
