De panelen, 2 series van 4 panelen 50Wp, zijn zonder schakelaar met de regelaars (100/20)verbonden.
De uitgangen van de regelaars parallel naar de accu´s toe op de accu aansluiting van de diode brug, ook zonder schakelaar of zekering.
In de regelaar zelf zit een zekering, één stapje hoger dan de nominale stroom.
Wel eens een regelaar ter controle gekregen die wat onder bemeten was voor de panelen en waar een en zekering in gestoken was met de nominale waarde van de regelaar.
Daar was de isolatie van de draden gesmolten net voor de zekering het begaf. Dit door de hitte die de smeltzekering afgaf, (Een automaat lijkt me dan beter.)
Er zit nu de een stap hogere zekering in, wordt niet meer warm en alles werkt zoals bedoelt.
Verder is er nog een oude 100/15 met Dongle.
Daar staat nu een 230V drie fasen windgenerator op, en een gekregen paneeltje van 50Wp met glasbreuk. Het doet nog gewoon wat het voorheen deed.
De molenspanning kan te hoog oplopen, en schakelt dan op de eigen spanningvan van de regelaar af naar de boiler. En weer terug wanneer de spanning weer daalt. In de praktijk betekent het 24 uur warm water, warm genoeg om te douchen in de ochtend, en tussen ongeveer 11 uur en zonsondergang heet genoeg voor de afwas. grotendeels opgewekt met 2 waterpaneeltjes.
Ben juist wat aan het experimenteren met een van de molens.

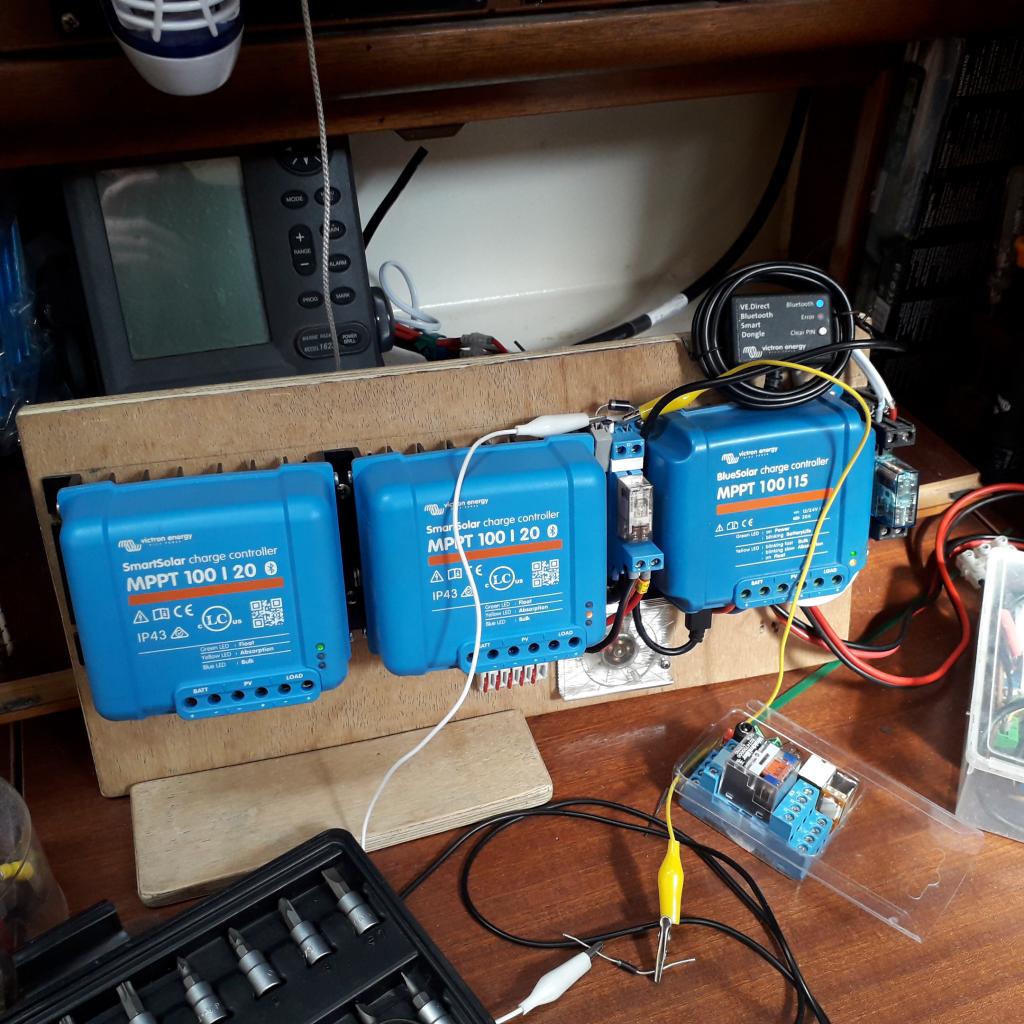

Het bord met de regelaars staat nu bereikbaar op de kaartentafel om wat bedrading aan de achterzijde te veranderen.
Het kan in z´n geheel in het vak erachter geschovenworden, de bedrading is dan netjes opgeborgen, maar wel erg makkelijk te bereiken. Er wordt nogal eens wat uitgeprobeerd.
