Onderwerp: Marifoonkabel/Antenne doormeten met multimeter

scope schreef :
Ja en er is terug op ingepikt op 24 maart 2025.
Gebeurt wel meer dat een oud onderwerp iemand prikkelt die over hetzelfde onderwerp nog een bijkomende vraag heeft.

ga ik er ook maar even op door...
mijn indruk is dat ik een slecht bereik heb met mijn marifoon en ook AIS is op grotere afstand slecht te zien ben. Mijn plan (en ik het een nieuwe H155 kabel met connectoren gekocht die ik binnenkort wil installeren.

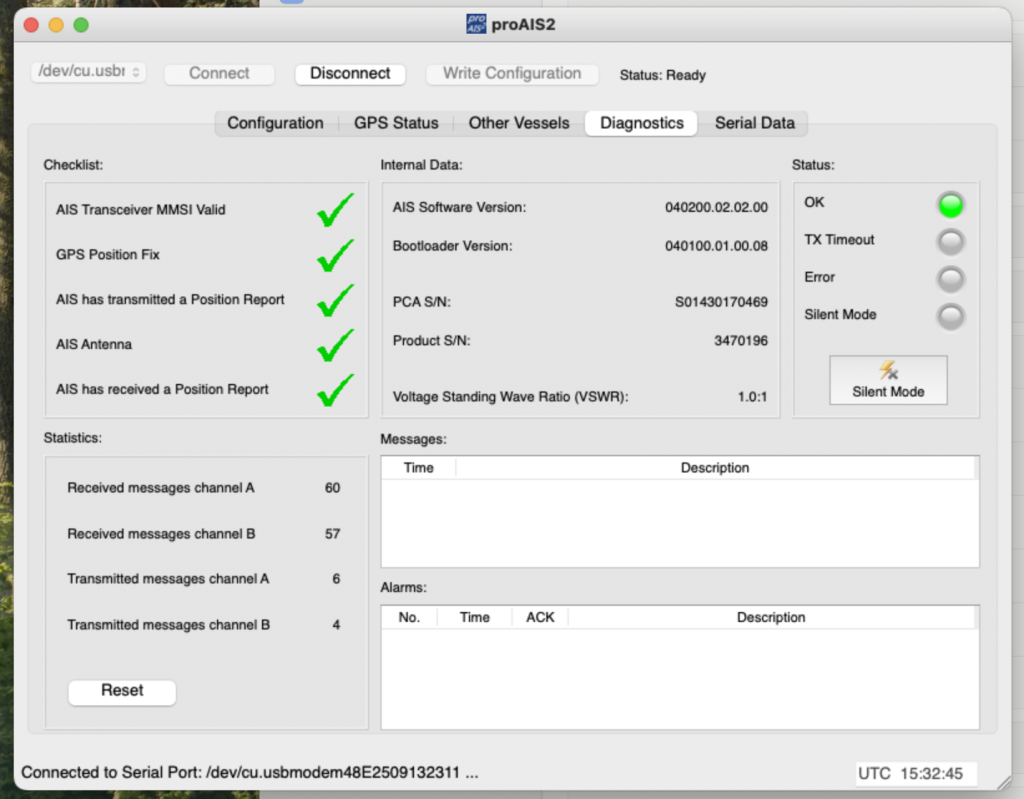

Dit topic ga f aan: VSWR meting in pro ais.. dat heb ik nu (ben nu op de boot direct maar even gedaan.
Wat denken jullie van onderstaande data? VSWR is 1.0.1 ..


toch heb ik er weinig vertrouwen in..

1:1,0 is uitstekend. Ze schrijven het alleen in een andere volgorde.

Hans, iets slechtere waarde hier. Zie mijn draadje om toch de AIS antenne op de hekstoel te plaatsen.
Extra kabels, stekkers, splitter en een vhf antenne die net niet de AIS frequentie pakt met als resultaat een suboptimale prestatie van marifoon en AIS.

Gepost met de officiële Zeilersforum-app

Mijn dilemma zit er in dat ik met cellmar antenne en rg 58 kabel ( die er nu een aantal jaren in zit) weinig zendbereik heb. Zowel met ais als marifoon.
De veer lijkt prima. De vraag is of dat dan voldoende is om eea zo te laten? Antenne staat op 12 meter en mijn bereik is max 2 nm. Bij de Zeelandbrug aanvragen gaat net maar het lijkt veel slechter dan eerdere jaren..
afgelopen weekend kreeg ik feedback van een bevriende zeiler die vroeg waar ik lag. De boten om mij heen waren prima zichtbaar maar was nergens te bekennen..
Ik wil dus graag meer zendbereik en dacht dat met een betere kabel op te lossen. Heb ook nog een oude antenne op de hekstoel staan maar daarvan is de kabel net te kort om te proberen.
Is vswr de betrouwbare overall meting voor kwaliteit van de uitzending

ISO788 Hans schreef :
vakman er bij roepen, niet een goed bedoelende hobby-bob met SWR meter.:

zeilersforum.nl/index.php/foru...r?start=%1$d#1165060

Een vakman is heel goed als je geen idee hebt, maar dat heb je wel: je hebt geen bereik en minder dan vroeger.
Een bevestiging heb je dan niet nodig.
Wel vreemd van de ProAIS2 uitslag. Ik dacht ook dat die een relevante waarde gaf.

Het was beter, dus begin met:
-alle connectoren los en contactspray (de vochtige winter is dodelijk voor de prestatie van alle electronica: ontvochtiger!)
-bij alle connectoren controleren hoe de verbinding met de kabel er nog is en buiten tot waar het vocht de kabel is ingekropen (door de- en montage en buitengebruik)
-slechte verbindingen zijn nog erger dan een matige kabel

Als dat niet helpt of het moet beter dan vroeger, koop dan Aircell 7 mm en nieuwe connectoren en soldeer je die conform instructies vast.

Je kan ook alleen de laatste stap doen. Dan ben je gelijk van alle vraagtekens af. Heb ik 2 jaar geleden ook gedaan. Kost aan spullen hetzelfde als het meten door een vakman. Als de mast er al op staat besteed het geld dan aan een havenmastkraantje. Je hebt dan geen oorzaak, maar wel resultaat!

Mijn Celmar antenne met Aircell kabel zit op 10,5m en ik heb een prima bereik met VHF, AIS en met de splitter tussen deze twee.

PS: ik heb bij mijn vervanging oa dit draadje van Calidris gevolgd: zeilersforum.nl marifoon-antenne-metingen

Buiten een TDR meting is het compleet vervangen van de coax het snelste.
De rest is creatief met kurk.

Ik heb dit soort zaken soms meerdere keren per week, soms per dag. Zoeken kost veel te veel tijd en geld. Simpele TDR meting geeft binnen 10 seconden uitsluitsel. In verre weg de meeste gevallen is vervangen het zekerste en goedkoopste als de klant of eigenaar dat zelf doet.

Als je toch bezig bent zou ik de losse antenne ook even (laten) meten.

De meest voorkomende gevallen zijn vocht of verkeerd of te slecht aangezette stekkers.

Dank.. dat is mijn plan idd. Ik was wel in verwarring over de vswr uitslag in pro ais..
Eerdere bootjes was een nieuwe kabel met connectoren de oplossing.. aircall 7 laat ik even.. heb die h155 low smoke/ low gas etc.. gekocht met nieuwe stekkers..ook voor het gemak van installeren

Prima plan.

SWR zegt niet altijd alles (vaak niet). Als er vocht in de kabel zit treedt er veel demping op, zowel op de heenweg als de terugweg. Dat lijkt het alsof de reflectie factor (SWR) laag is. Dan wordt je op het verkeerde been gezet.

Met een TDR meting zie je het binnen 1-15 seconden.

Slechtere kwaliteit kabel geeft vaak een lagere reflectie waarde.

Contact spray is een goed middel als je al weet dat er ergens een slecht contact is.
MAAAAAAR contact spray is geen toverstaf. Je kunt een slechte kabel of connector niet langdurig terug in orde krijgen met contactspray. Als de connector niet (meer) goed in elkaar zit, dan helpt alleen vervangen of losmaken, en opnieuw monteren.

RG58 Kabels zijn goed voor LF, niet voor VHF.
( vroeger was er niet veel anders, maar tegenwoordig zijn er veel betere alternatieven )
Let op! Koop bij een nieuwe kabel ook de juiste pluggen voor die kabel, niet de oude pluggen van de RG58 hergebruiken.
