Onderwerp: Shield kabel raymarine 12v op “min”?

Avond!

Ik heb een i70 pakket aangeschaft waarbij een itc-5 voor de vertaling van de “gevers zorgt”.
Nu zit er overal netjes een shield kabel bij en zo ook bij de 12v voedingskabel.

Maar waar sluit ik de shield op aan? Moet die op de “min” (neg) dus samen met “de normale min/ zwarte kabel” of blijft hij los? Ik kan t in de handleiding nergens vinden en zelfs zeilersforum (of t internet) lijkt t niet te weten. (Of ik ben een heel beroerde zoeker, dat is ook zeker een optie .

niet aansluiten.

Verstopt in de topics is daar wel het een en ander over te vinden. Toevallig vandaag daar met een techneut over gesproken. Hij gaf aan dat Amerikanen (Raymarine) dat wel doen, en Europeanen niet.

Bij de C serie plotters zou de verbinding van de shield met min problemen oplossen.

kijk op bladzijde 39 van de installatiemanual...

(Ik heb hem overigens nergens op aangesloten en ervaar geen tekortkomingen)

Niet aangesloten en alles werkt naar behoren. Super!

Heb nog een keer gekeken maar ook pag 39 niet. Denk alleen dat er een uitgebreide handleiding moet zijn want daar stond iets over in de handleiding die ik heb.

Maargoed, t werkt.

VoorPampus schreef :

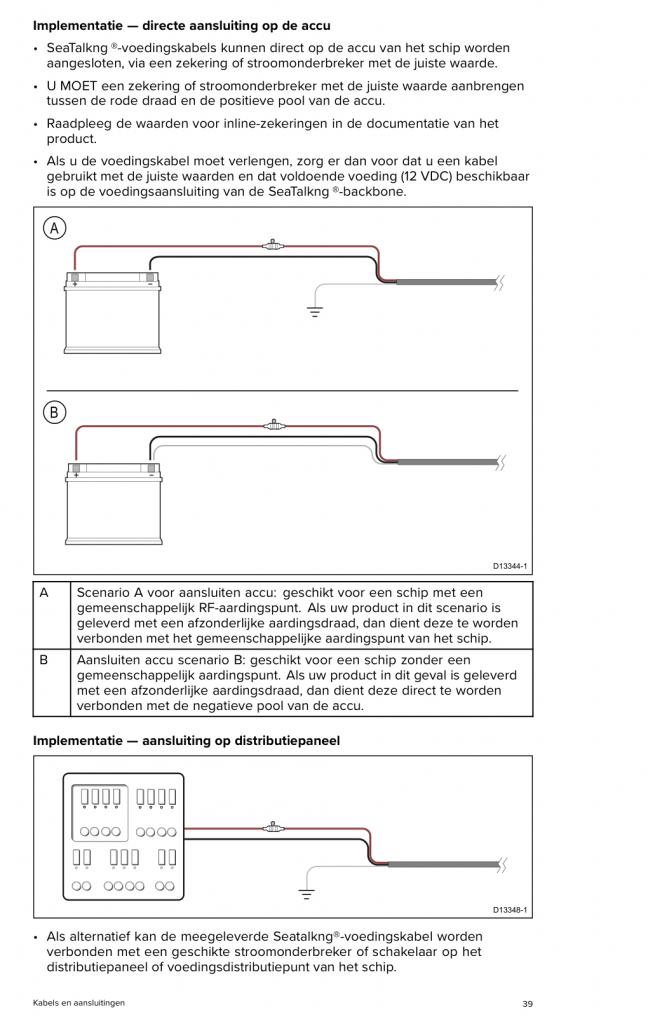

...en daar gaat het om. Mara voor de volledigheid bijgaand nog even blz 39.

@zeehaen, interessant. Die pagina heb ik nog niet gevonden.
Ik heb een aluminium schip en kan dus alleen op de min pool want ik heb niet een aarde ergens anders.

Ik denk dat ik het zo maar laat. Zal de mast top installeren en dan met de proefvaart zien of alles werkt. So far so good.

Goedemiddag allemaal,

Ook wij hebben dat mooie pakketje gekocht en lopen tegen een probleem aan. De diepte/snelheidsmeter is netjes ingelamineerd en de windmeter staat op de mast. Alle kabels zijn getrokken en nu zijn we bij het punt aangekomen dat we de ITC-5 kunnen aansluiten. Wanneer we hier de stroom erop zetten, dan brand er netjes een groene ledlampje, echter de lampjes in het apparaat zelf gaan niet aan, en automatisch betekend dat dat deze geen gegevens afgeeft aan de displays.

Geen idee wat het kan zijn. We hebben alles nogmaals aangesloten, maar nog geen oplossing gevonden. Iemand tips?

De ledjes van de verschillende aansluitingen moeten gaan knipperen, ook als er niks aangesloten is. Als er helemaal geen ledjes gaan branden of knipperen is er iets anders aan de hand.

Bij het aansluiten van het i70 pakket bij ons geen shield draad tegen gekomen. Ik moet alleen de aarde van de stuurautomaat voor de volledigheid nog wel aansluiten op de min van de accu. Zonder werkt ook maar het schijnt beter te zijn.

Alleen het led-lampje op de voorzijde brandt, die binnenin niet. De displays gaan wel aan, maar krijgen dus geen informatie. Alle aansluitingen nogmaals gecontroleerd, niets veranderd. Wij hebben wel de geleider wel op de min van de accu aangesloten.

Probleem is bij ons opgelost, we moesten een afsluiter ITC5 kastje plaatsen, toen die op zijn plek zat werkte het.

HenL schreef :
Zo’n blauw dopje? Dat moet inderdaad altijd. Of een blauwe kabel (Backbone kabel) naar een volgend kastje, of zo’n blauw dopje (STNg terminator).

In lijn met post HenL, ook bij mij nu alles goed.

Ik heb daarnaast een digital yacht AIT-5000 aangesloten en de boel werkt naar perfect. Kwam er (op de harde manier) wel achter dat altijd met “een blauw dopje” moet eindigen dus de AIT-5000 doorlussen op de ITC-5 met “wit naar blauw converter” en “blauw naar NMEA-2000” werkt niet. Zit nu een Raymarine NMEA 2000 / SeaTalk NG 5-weg Connector tussen met, “aan het einde” een blauw dopje en dat werkt prima!

Enige wonderlijke dat nu nog over is is dat soms 1 vd twee schermen na uitzetten zelf weer aan gaat (uit via knop op scherm) Via instrumentenpaneel schakelaar aan en uit lost het vaak op.

Vraag me nog even af, zouden jullie adviseren daarmee terug te gaan? (Geklooi dus liever niet maar als t een defect is...)

Bel even met Raymarine in Velp. Daar zijn ze goed op de hoogte van eventuele bugs in software. Mijn vorig jaar gekochte schermen konden inmiddels ge-update worden. Die software wordt dus regelmatig bijgewerkt door RM. Helaas moet je een plotter hebben om dat zelf te doen. Grotere winkels kunnen je er vaak bij helpen.

koko schreef :
Wellicht nog even goed om mee af te sluiten maar bovenstaande idd gedaan (dus dank @Koko). Raymarine gaf aan dat scherm idd een hardware fout had. Nieuwe via Dekker ontvangen en nu alles werkend. Blij mee!

Top!

Het is me al vaker opgevallen dat de service van de importeur en grotere watersportzaken uitstekend is. Dat doen ze goed, die jongens van Raymarine!
