Onderwerp: Help: elektra

ilCigno schreef :
Helemaal eens met je, Timo. Als elkaar helpen verloren gaat in een claimcultuur zijn we niet ver verwijdert van een hele armoedige wereld.

Timo heeft ons veel uitleg verstrekt over hoe een en ander in elkaar steekt op onze boot en daarbij ook uitleg gegegeven over materialen die nu nodig zijn. Daarmee kon ik in ieder geval aan de gang om deze spullen te zoeken en uit te rekenen welke accu, welke lader er voor ons passend zijn.
Wij zaten zelf te kijken naar wat er aanwezig was op de boot, waar Timo ook heeft gekeken wat er Niet zat: een diode. En daar waren wij nooit achter gekomen zonder zijn hulp.

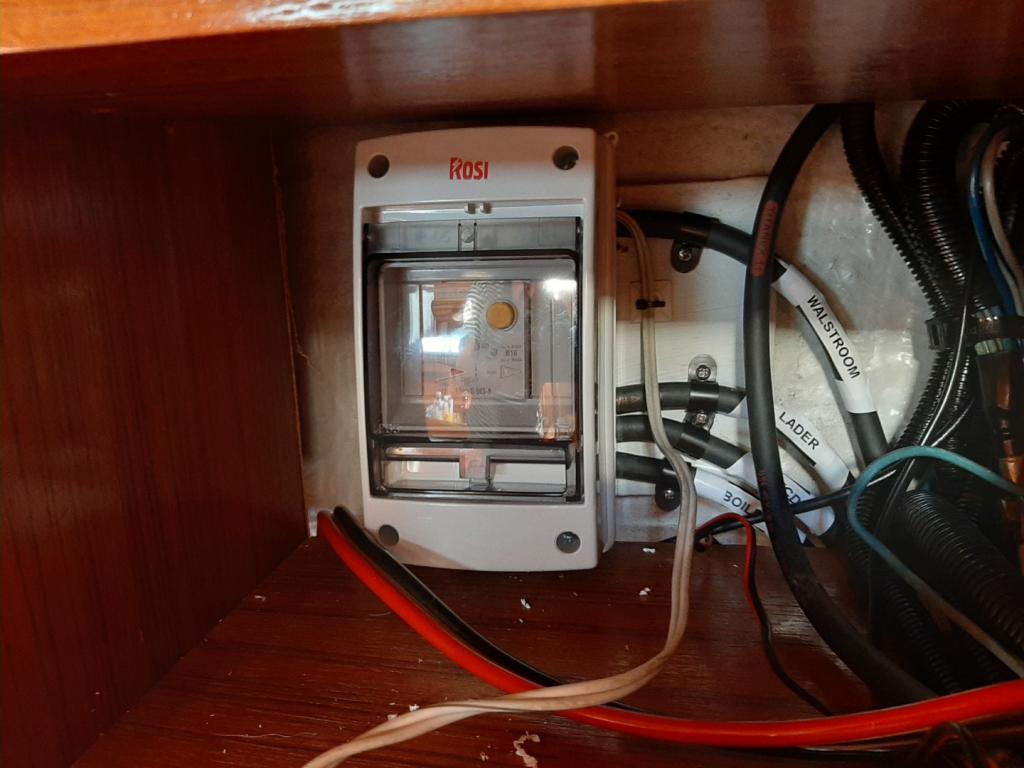

Vandaag hebben we de basis van de elektrische installatie verder op orde gemaakt. Ik heb de defecte Franse aardlekschakelaar vervangen door nieuwe behuizing met een moderne aardlekautomaat. En passant is de 230V bedrading ontdaan van een kluwen draadjes, connectoren in diverse staat en uitvoering en zijn overbodige schakelaars verwijderd. Ook is een indicatielampje 'walstroom aanwezig' aangebracht. Daarmee is de walstroominstallatie in ieder geval weer veilig te gebruiken.

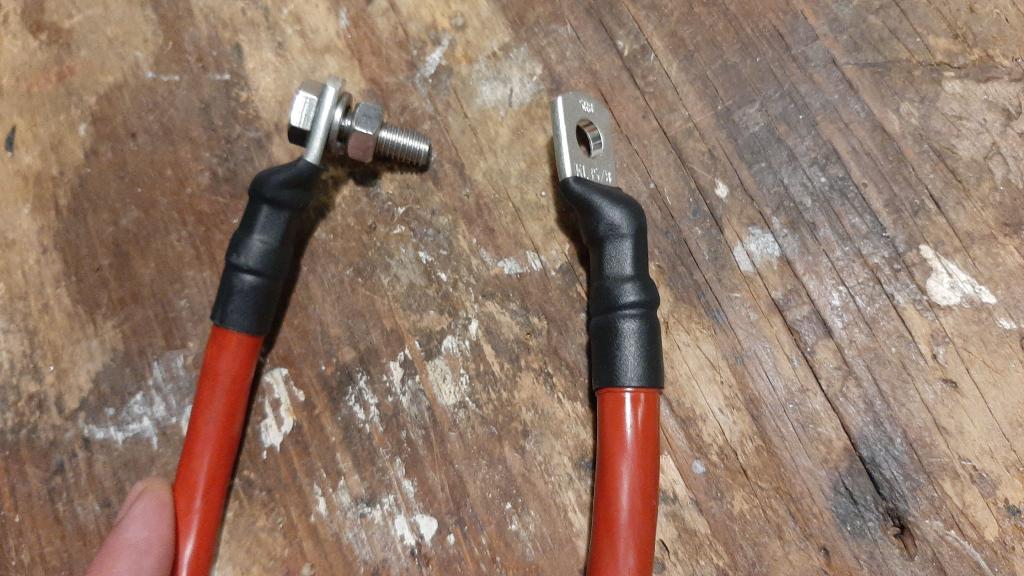

Verder is de hele 12V installatie (behalve het schakelpaneel en alles naar de verbruikers wat daar achter zit) herzien. Zo zijn alle hoofdstroomkabels nu voorzien van de juiste persogen:

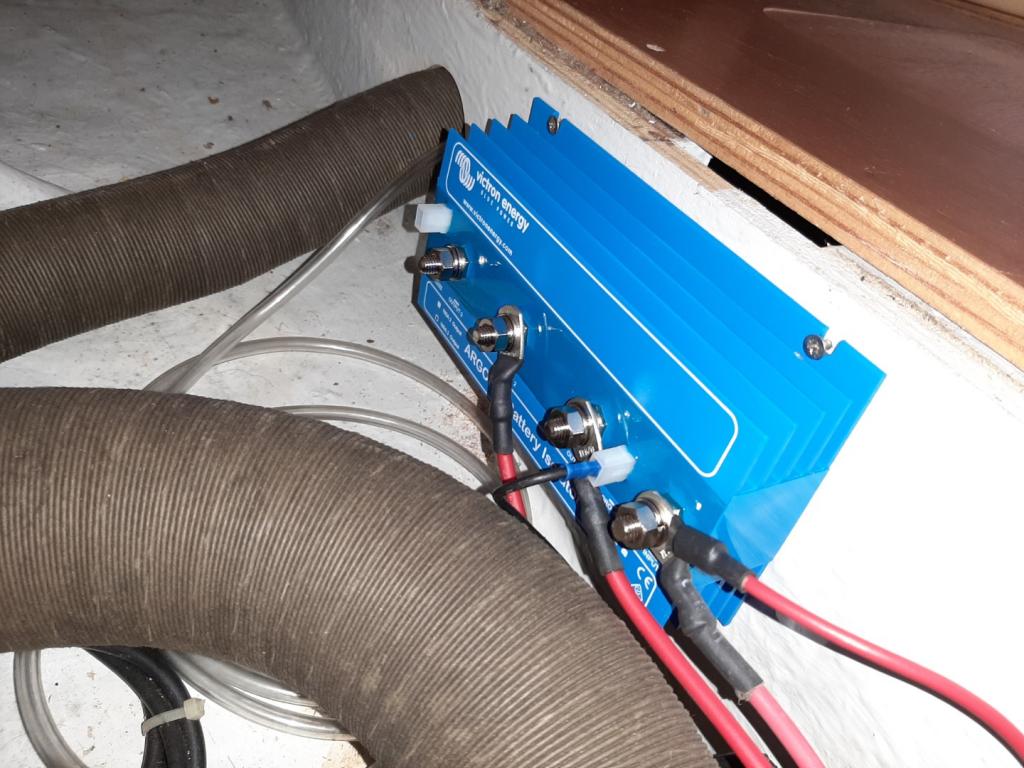

De kapotte acculader is vervangen door een fraaie Victron Bluesmart IP22, er is een al even fraaie Victron ArgoFet diode geplaatst:

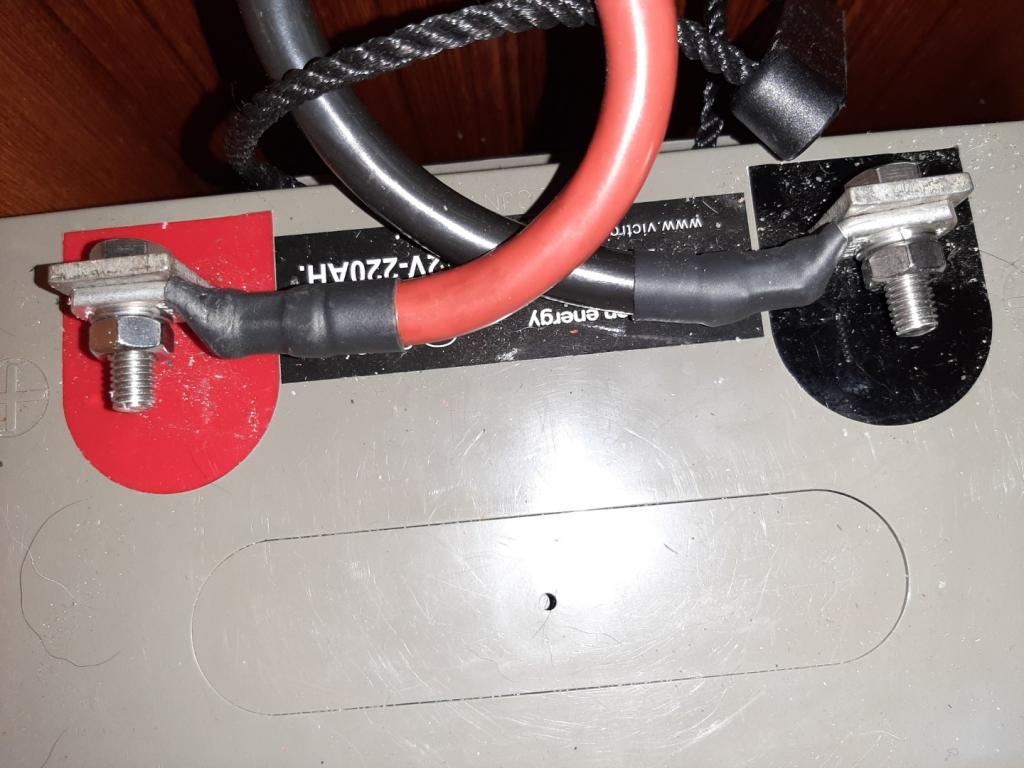

De bekabeling van de accu's is opnieuw aangesloten, nu met hoofdzekering, de juiste persogen en accupoolverbindingen (voor de foto zijn de afdekkapjes niet geplaatst)



En de bedrading van respectievelijk de acculader, de solar lader en de alternator zijn op de juiste wijze afgemonteerd. En alles is waar mogelijk voorzien van labels.

Het resultaat is een motor die nu wel direct start, een boot waarvan de lampen, apparatuur en instrumenten het nu wel doen en een installatie die veilig te gebruiken is. Er zijn nog wel wat zaken die nog verbetering behoeven maar Hann en partner kunnen nu in ieder geval gaan genieten van een mooie zeilvakantie, en daar was het om te doen!

Mooi werk, Timo.

Wat ben je toch een heer, Timo! Niet alleen kijken maar ook afmaken, top!

Ook complimenten voor Hann trouwens! Gelijk goed advies zoeken is 1, er naar luisteren en direct investeren is vaak wat anders. Hoe vaak mensen uiteindelijk toch gaan rommelen omdat het centen kost......Well done!

Super Timo!
Volgens mij een week warm douchen verdiend.

Groet, Jurriën

Mooi Timo en wat eeen lovenswaardige actie. Je bent daar ook vast wel even mee bezig geweest?

Mijn complimenten Timo!

Ik weet wel wie ik ga bellen als ik ooit hulp nodig heb

dank koko

Liever in 1 keer goed!
En het is fijn om het nu wat te snappen en niet meer ongerust te zijn over elektra op de boot.

Kost een paar tientjes maar aardig compleet en zeer leerzaam, ik heb er (mede) wel lol en minder stress door gekregen aan het werken aan het 12v boordnet:

www.bol.com/nl/p/elektriciteit...=socialshare_pdp_www

Il Cigno bootservice top gedaan. Ook niet te beroerd om er het nodige geld aan uit te geven door TS zodat het weer top in orde is.

Is de dunne massa naar de Argofet nog gezekerd? 1A is voldoende.
Dit naar aanleiding van een topic twee jaar terug of zo, waarbij uiteindelijk ook Victron aan gaf dat dat eigenlijk in hun Manual had moeten staan.

Dat is goed dat je daar op wijst, ik heb daar nu inderdaad geen zekering in opgenomen. Er zijn nog enkele andere vergelijkbare zaken, dus daar gaan we na de vakantie nog maar even wat aandacht aan geven denk ik.

Jurrien schreef : +1 Mooi hoor.

Gijper schreef : +1 Heel mooi.

Ziet er mooi uit en goede spullen. Hoe kom je aan die labels op de bekabeling? Ik zoek al een tijdje op het internet maar heb deze nog niet gezien.

Wat voor aardlekschakelaar/kastje is dat?

jerry schreef : In dit geval heeft Hann labels gemaakt met een gewone labelprinter. Die hechten echter slecht dus je moet ze met plakband of tape extra vastzetten. Zelf gebruik ik een professionele labelprinter waar je speciale kabellabels mee kunt maken die wel in één keer vast zitten. Wel een stukje duurder ook.

It Paradyske schreef : Het is een standaard aardlekautomaat (dus een combinatie van een zekeringsautomaat en een aardlekschakelaar), in casu van Eaton. Maar ieder ander merk is ook goed (Schneider, Elektromat etc.). Kastje is iets als deze. Je kan ze ook compleet kopen.

Tony2920 schreef : +1

Top Timo!
