Onderwerp: DC-DC converter inschakel probleem

Ik heb voor mijn Raspberry Pi navigatiesysteem (aub geen discussie of een Raspberry Pi wel of niet een goed idee is ) heb ik 2 DC-DC converters: eentje van 8-40 V naar 12 V (voeding beeldscherm en voeding 2e DC converter) en daarachter eentje van 12V naar 5V (voeding Pi).
Nou is het probeem dat wanneer ik de spanning op de eerste (en dus ook op de 2e) DC converter inschakel met het scherm en/of de Pi aangesloten, er sluiting (?) ontstaat (mijn labvoeding begrenst dan de stroom). Schakel ik eerst de spanning in en sluit daarna de Pi en het scherm aan, dan werkt het prima.
Nou heb ik vandaag ff op een breadboard een inschakelvertraging met daarachter 2 relais gemaakt, en dan werkt het prima. Maar het liefst gebruik ik dit niet, ik ben geen electronica expert, dus iets echt netjes en betrouwbaar maken hiervoor is niet mijn sterke kant.

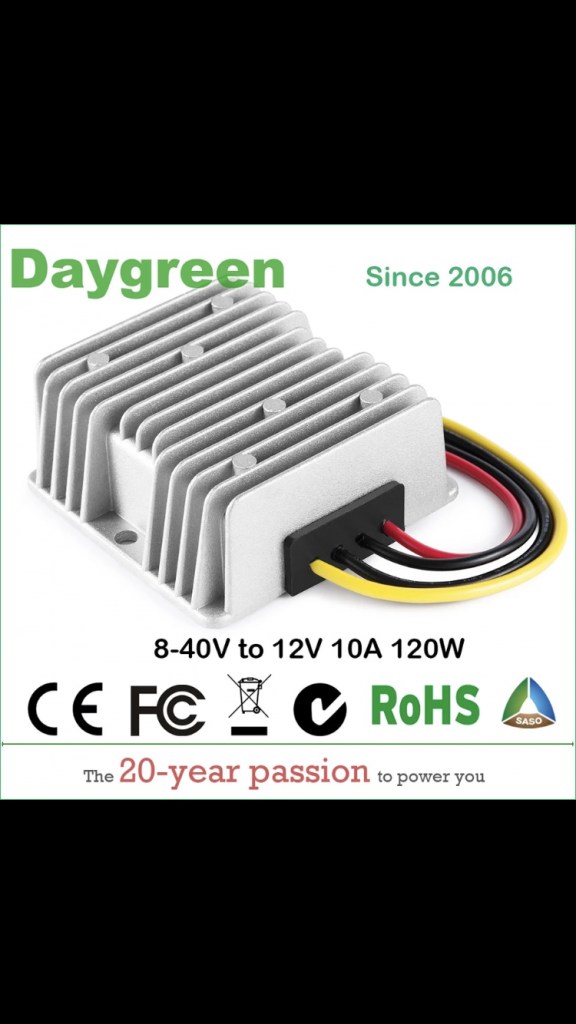

8-40V naar 12V DC converter is deze: (ik heb alleen de 6A versie)
,
die van 12V naar 5V is vergelijkbaar.

Heeft iemand een idee hoe ik dit probleem het beste netjes kan oplossen? Ik ben wel van plan om deze DC converters te houden, tenzij het echt niet anders kan. Ze lijken het verder prima te doen....

Probleem oplossen, niet een work around verzinnen...
Verder zal maar ik niks zeggen. Brambo weer boos

Ik ben ook juist op zoek naar die oplossing, vandaar de vraag hier. De work-around heb ik al

Die DC-DC converters hebben een hoge inschakelstroom, dat levert je labvoeodng niet.
De stroombegrenzing van die voeding is zo snel, dat een stroompiek direct de stroombegrenzing aanspreekt.

Zal dus aan boord wel meevallen.

Waarom zet je ze achter elkaar ? Parallel kan toch ook ?

Grt Hans



Gepost met de officiële Zeilersforum-app

Aangenomen dat je aan boord 12V hebt, zou je ze dan niet beter los van elkaar kunnen gebruiken ipv achter elkaar? Dus allebei rechtstreeks aan het boordnet, de ene voor een stabiele 12->12V en de ander voor 12->5V.

omega schreef :
Oh, dat had ik nog niet eens begrepen?
DC-DC liever niet achter elkaar schakelen

Echt de datasheets bestuderen.
Geeft aan welke externe condensatoren nodig zijn. Draden dik genoeg!
Het is geen rocket science. Maar wel juist toepassen.

Ik snap t wel hoor, is voor een framboos.
Ga je sowieso niet winnen.




Voor de korte lontjes,
Dat laatste was een grapje... toch?

roozeboos schreef :

Ik had ze in serie gezet omdat de 12V variant een ingangsspanning tussen 8 en 40V heeft, en die voor 5V heeft een veel kleiner ingangs-spanningsbereik.
Uiteraard heb ik ze ook beide direct aan de voeding geprobeerd, dat maakte echter geen verschil.

Ik zal eens een zwaardere voeding proberen met dan 1 van beide converters en zien of het dan wel goed gaat.

@Roozeboos: ik ga op zoek naar de datasheets...

omega schreef : Precies niet achterelkaar gebruiken.
Een geschikte voeding voor 12V
En apart een geschikte voeding voor 5V
Al dan niet gescheiden.
Ik persoonlijk ben tegenstander van het scheiden van voedingen.
Alleen gescheiden voedingen gebruiken als data verbindingen niet gescheiden kunnen worden.
Echter als dataverbindingen niet gescheiden kunnen worden dan is het eigenlijk al niet geschikt voor aan boord.

ReinierZeilt schreef :
Ik begrijp dat je het thuis met een voeding probeert, maar dat is geen realistische opstelling.
Je zou deze test beter uitvoeren met een reserve accu, of door een accu van boord mee naar huis te nemen. De accu zal waarschijnlijk probleemloos de inschakelstroom van de DC-DC convertors kunnen leveren. Ik zou trouwens wel, indien mogelijk, de convertrors niet tegelijkertijd aanschakelen.

Het viel allemaal nog wel mee: andere (veel zwaardere) voeding gepakt en dan werkt het prima, ook bij gelijktijdig inschakelen. Met de labvoeding met max stroom op 5A gaat het overigens ook, dus blijkbaar valt de inschakelstroom nogal mee.
Blijkbaar is men het er wel over eens dat ik de 2 converters beter parallel kan monteren, dus dat zal ik doen.

Dank voor de adviezen!

ReinierZeilt schreef : Dit leek me een kolfje naar de hand van een kennis van me, die zich veel bezig houdt met Pi's in combinatie met navigatiesystemen e.d. Ik heb hem al een e-mail gestuurd met de vraag of ik zijn e-mailadres aan jou, via een PB mag doorgeven. Zodra ik wat weet, laat ik het je weten.
Overigens lijkt me dit probleem ook goed te droppen op een specifiek Pi-forum.
N.b. Ik ben al jaren fan van de Pi's.

Toen ik het bericht aan het schrijven was, heb ik overwogen om NIET te noemen dat ik er een Pi aan wilde hangen, omdat ik een deel van de reacties van bepaalde mensen al wel kon voorspellen
Maar goed: het probleem trad net zo goed op bij het beeldscherm, dus niks met de Pi te maken.
En nu is het nog opgelost ook, dus is het helemaal mooi!

ReinierZeilt schreef : Tsja, dan had ik jouw uitleg kennelijk niet goed begrepen.Eind goed, al goed.
