Onderwerp: Kompaslampje vervangen naar LED?

Hallo allen,
Het gloeilampje van mijn kompas is defect en wil ik vervangen. Dan liefst meteen LED. Maar nu lees ik op de website van de leverancier: Lampje is geschikt voor Plastimo kompassen vanaf 2016 (Offshore 115 & Olympic 115 vanaf 2014). Deze kompassen zijn voorzien van een 12 of 24 Volt LED lampje. Dus niet geschikt voor oudere modellen met gloeilampje.
Ik zou eigenlijk niet weten waarom? Kan toch hooguit met de maat te maken hebben, want je kunt dit ding toch gewoon op 12V aansluiten?

www.sailsupply.nl/blog/lampje-...-kompas-olympic-135/

Ik zie het probleem ook niet. Te groot kan het ledje ook niet zijn

De prijs vind ik wel "aan de hoge kant":

m.nl.aliexpress.com/item/32959...ALw_wcB&gclsrc=aw.ds

Gewoon zelf knutselen.
Roode led en weerstandje 1000-2700 Ohm.

Waarom knutselen dan? Kan er niet gewoon een 12V led diode of een led lampje rechtstreeks in? Het oude gloeilampje zat ook gewoon zonder weerstanden gemonteerd.

Oh, ik lees hier het antwoord:
Aansluiten op een vaste spanning
Om een led diode op een vaste spanning te kunnen gebruiken, moet er een voorschakelweerstand gebruikt worden om de stroom te beperken. U kunt de waarde van deze weerstand zelf eenvoudig berekenen. Wilt u een rode uitvoering aansluiten op 12 volt dan is het belangrijk om de nominale stroom [If] en de kniespanning [Uf] te kennen. Bij rood is Uf = 2 volt en If bij de meeste types 10 mA. Bij een serieschakeling valt dus 2 volt over de led diode en 12-2 volt = 10 volt over de weerstand. Bij een serieschakeling is de stroom door beide componenten hetzelfde. Er moet dus ook 10 mA door de weerstand lopen. Via de wet van Ohm kunnen we waarde van de weerstand berekenen. 10 Volt / 10 mA = 1 kilo-ohm. Hiermee krijgen we dus de gewenste waarde van 10 mA. In formule form: R = (Uv – Uf) / If. Met deze formule kunt u voor elke gewenste stroom en elke gewenste voedingsspanning zelf de waarde van de voorschakelweerstand berekenen. Let er hierbij op dat er altijd gelijkspanningsvoeding gebruikt moet worden.

Dan moet ik er dus één met een inbouwfitting monteren

bertilbeumer schreef :
De kans is n.l. best groot dat er nog nét niet een kant en klare led versie is voor die fitting. Vaak is het geen E10, maar E5 of een steekfitting.

Mocht je wél een passende leduitvoering vinden zit de weerstand inderdaad al ingebouwd.

In geval van wel knutselen in een bestaande fitting is dus wel een weerstandje nodig.

Of kan dit er ook in?
www.soldeerbout-shop.nl/lampen...a-5410329238704.html

lezen...
ook dat heeft een gloeidraadje

Sorry

WADnWIND schreef :
Oke, duidelijk. Dank je

Waarom al die moeite? Zo vaak brand de kompasverlichting niet en als hij brand gebruikt hij nou ook weer niet zo veel. Als je een cog en Heading hebt gebruik je hem ws nooit.

Dat is waar maar als ik een kompas met licht heb, wil ik ook dat ie het doet. En dan monteer ik liever meteen een led lampje.

Letop, in het donker is een ledje nog best fel hoor. Je zal een grotere weerstandswaarde nodig hebben, dan dat je verwacht.
Tenminste, dat was mijn ervaring.

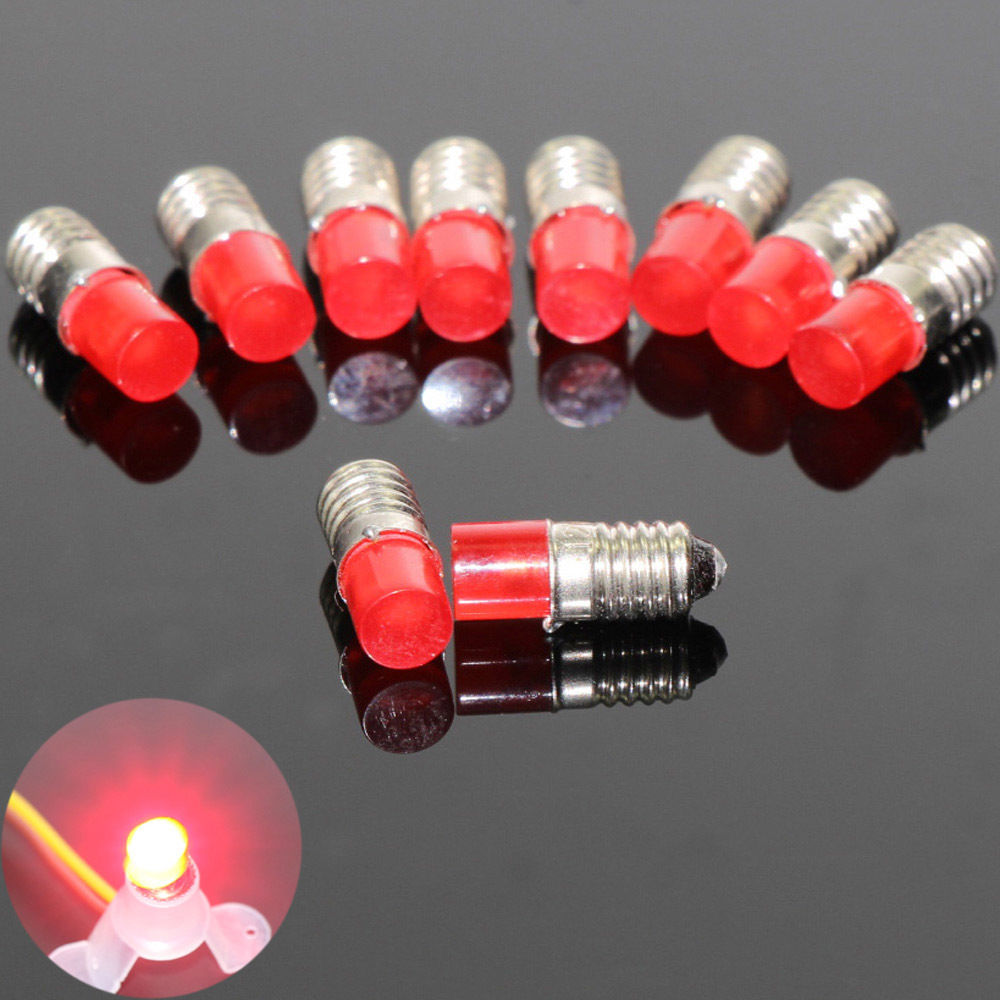

ik heb ze ooit op Ali besteld.



Fitting is E5 of 5,5 dat zou ik moeten opzoeken.

Yep, of een extra potmeter achter de weerstand.

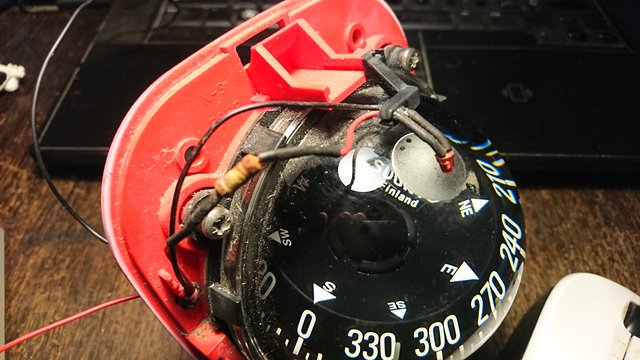

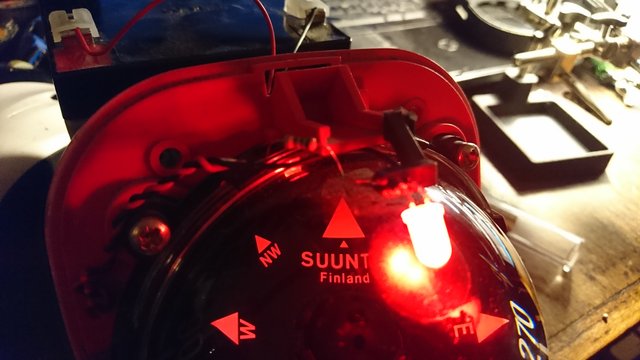

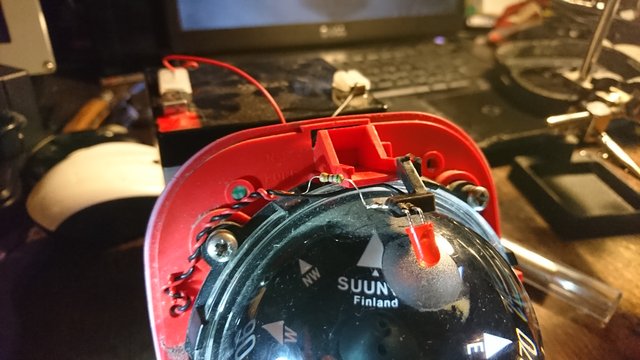

Het ledje van mijn kompas heb ik ook zelf vervangen, weerstand van 1000ohm en een rood ledje, en even 5 minuten knutselen. Was zo gepiept.

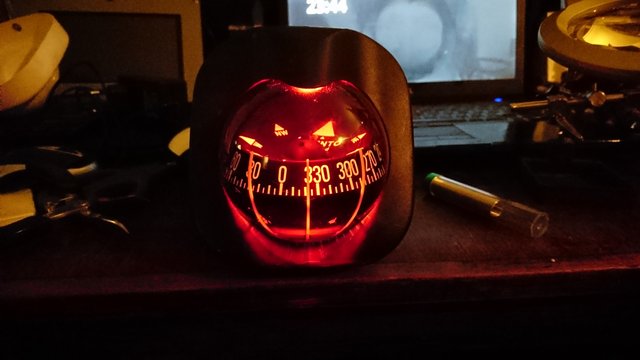

Het kompas was een 2de hands exemplaar, de bol heb ik met koperpoets weer helder gepolijst.










Wat is plus en min:






Martijn

LED-jes zijn genoeg te koop op Alie. Maar hoe zit dat met die "twisted wire", is dat nodig ivm invloed op het kompas of iets dergelijks?
Ik vind die lampjes bij de watersportzaak wel erg duur, EUR 12 per suk ongeveer en dan heb ik er twee nodig

Conrad is ook een leuke winkel voor dit soort onderdeeltjes:

www.conrad.nl/nl/p/kingbright-...ma-14-v-2888760.html


Die “twisted” wire is inderdaad om de invloed van de stroomdraadjes op het kompas te beperken. Ook moet je een weerstandje ervoor solderen, zials hierboven beschreven.

Voor de rest zijn er veel meer forumleden die je goed (veel beter )kunnen adviseren. Maar Conrad is een prima winkel voor lampjes/schakelaartjes enzo is mijn ervaring…

sjoerd1981 schreef : Deze LED zou ik dan weer niet nemen! Is nl een knipperled
Maar keus genoeg. Rood/groen/wit, 3mm/5mm. Als je gaat bestellen doe dan ook wat weerstandjes in verschillende waarden. bv 820, 1k2 en 1k8. Dan kan je een beetje spelen met helderheid. Twee ledjes in serie gaat ook. En die twisted wire is de twee draadjes gewoon omelkaar heen draaien.

Mijn ervaring is dat zwak wit licht beter afleesbaar is dan feller rood. Kan ook aan mijn ogen liggen.

Als er bij jouw in de buurt een elektronka winkel is, dan lekker daar halen. De verzendkosten zijn anders minimaal het dubbele van de componenten prijs. (En over laten vliegen uit China is helemaal van de gekke)

Haha, sorry, wat dom. Rooie dirk heeft gelijk, maar je kan ook niet knipperende ledjes bestellen daar. Beter om iets beter te lezen dan ik heb gedaan

sjoerd1981 schreef :
Je kan ook helemaal niks bestellen en even per PB je adres doorgeven. Stop ik wat leds en weerstanden in een envelop. Dozen vol met dat spul. Moet je vervolgens wel zelf in je kompas knutselen maar ik zou niet weten wat daar moeilijk aan is.

Als je de led ook nog af vijlt met en platte kant wordt hij veel meer diffus!

Als ik deze bekijk, dan lijkt het dat er er al een weerstand is inbegrepen, zie ik dat nou goed?

nl.aliexpress.com/item/1005001...230726800035205582_3

Thunderhorse schreef :
voor een ledje van €1 en een weerstand van €0,15 best duur. E#n dan nog helemaal uit china hier heen....

Het allersimpelst blijft natuurlijk gewoon weer een gloeilampje. Maaar dan ook even bij Conrad en niet bij de watersport juwelier. zeg €1,50 ipv €12,-
