Onderwerp: Welke uitgang uit EasyTRX2-S AIS naar multiplexer

Ik probeer al geruime tijd om de AIS gegevens uit mijn EasyTRX2-S via de Roosmux op mijn tablet en smartphone te krijgen. Na eindeloos gepruts heb ik geconstateerd dat de Wifi defect moest zijn en die is door Roozeboos gerepareerd. Ik krijg nu daadwerkelijk verbinding tussen Navionics op de smartphone en de multiplexer. Maar geen signaal. Ook in het testwindow in de programmeertool van de multiplexer zie ik geen signaal langskomen (wel opstartinformatie). Ik heb nu verschillende uitgangen van de AIS geprobeerd en verschillende baudrates op de multiplexer ingesteld. Ook in de in-uit-matrix de juiste poorten geactiveerd, maar niks. De AIS levert wel probleemloos informatie aan mijn plotter (nou ja, daar speelt nog een ander probleempje, maar dat is voor een andere keer).

Ik kom nu graag in contact met iemand die net als ik een EasyTRX2-S heeft aangesloten op een multiplexer, liefst (maar niet noodzakelijk) een Roosmux, om de aansluiting en instellingen te kopiëren naar mijn situatie.

Disclaimer: Ik heb geen EasyTRX2-S.

Maar op www.easyais.nl/index.php?page=EasyTRx2-S lees ik dat die 2 uitgangen heeft:
4800 (Geonav compatible) of 38.4 NMEA out ;
38.4 NMEA out2 voor kaartplotter;

Je moet dus of de 2e hebben, of de 1e op 38400 zetten. De ingang van de multiplexer moet dan op 38400 staan, en aangevinkt voor uitgangen Wifi en USB (die laatste alleen om het in het diagnosescherm te kunnen zien).

Als het niet werkt, is omwisselen van de draadjes NMEA + en - / a en b ook altijd het proberen waard.

Dank je voor het meedenken. Maar ik had die informatie natuurlijk ook tot mijn beschikking. En ook het omdraaien van NMEA + en - heb ik uit ten treure geprobeerd. Dus nu wil ik graag een werkend voorbeeld imiteren.

Knoet schreef :
O, wacht eens even. Dat moet ik checken zodra ik weer op de boot ben. Dank.

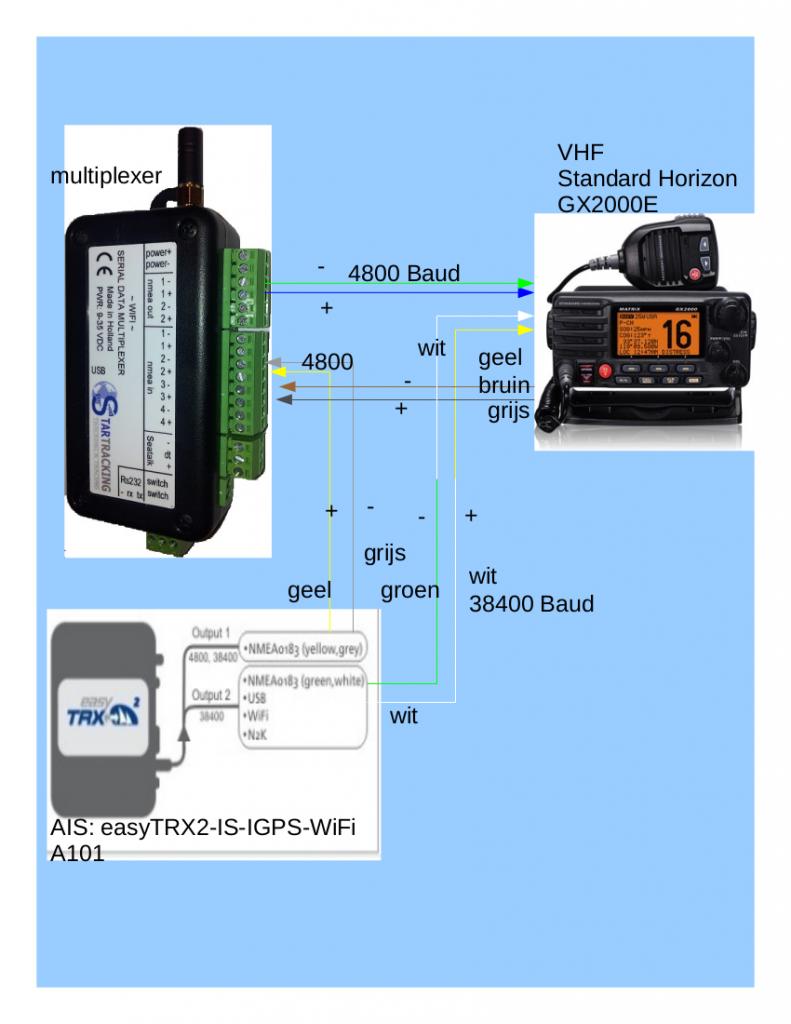

Ik heb een wat oudere versie: easyTRX2-IS-IGPS-WiFi, dus ik weet niet zeker of jij dezelfde uittgangen hebt.
Aansluiting met de Roosmux is via de gele (+) en de grijze (-) draad.

taan schreef :
Dank. Ga ik proberen, hoewel ik vrees dat ik die combinatie al gehad heb.

Jij hebt Wifi van zowel de AIS als de multiplexer. Gebruik je beide of een van de twee?

Jij hebt ook een NMEA uitgang van de Roosmux met de marifoon verbonden. Wat is daar de bedoeling van? De marifoon krijgt immers al rechtstreeks input van de AIS.

Arcadia schreef : Ik gebruik ze allebei niet. Alles is bekabeld, dat vind ik bedrijfszekerder. Maar voor nood/kabelbreuk onderweg op een lange tocht, kan ik via wifi toch weer een verbinding opbouwen.
Arcadia schreef : Zo krijgt de marifoon GPS-data.

Het is me eindelijk gelukt, inderdaad met de gele en grijze draad (waarop ik ook al de marifoon had gekoppeld).

Laatste hobbel was de wifi connectie. Dat is gelukt door het navionics zelf te laten bepalen, hetgeen opleverde (Name) Comar, (host) 0.0.0.0, (port number) 10110, UDP. Zelf instellen op poort 192.168.1.1, zoals ik op de multiplexer heb ingesteld lukt niet.
