Onderwerp: raymarine netwerk

hallo allen
ik ben bezig ( op papier) om het seatalk netwerk aan boord te verbeteren/aan te vullen.
Op zich is er een bestaand netwerk waarbij wind/speed en depht gelinkt zijn.
Ik ga de oude autohelm autopilot upgraden naar een ST 7001 met een smartpilot 3S.
Daarnaast heb ik een E7 plotter aangekocht en die wil ik linken met oa de bestaande AIS transponder en bij voorkeur met de andere instrumenten (met de converter). de drive behoud ik. flux en roeraanwijzer zijn ook vernieuwd

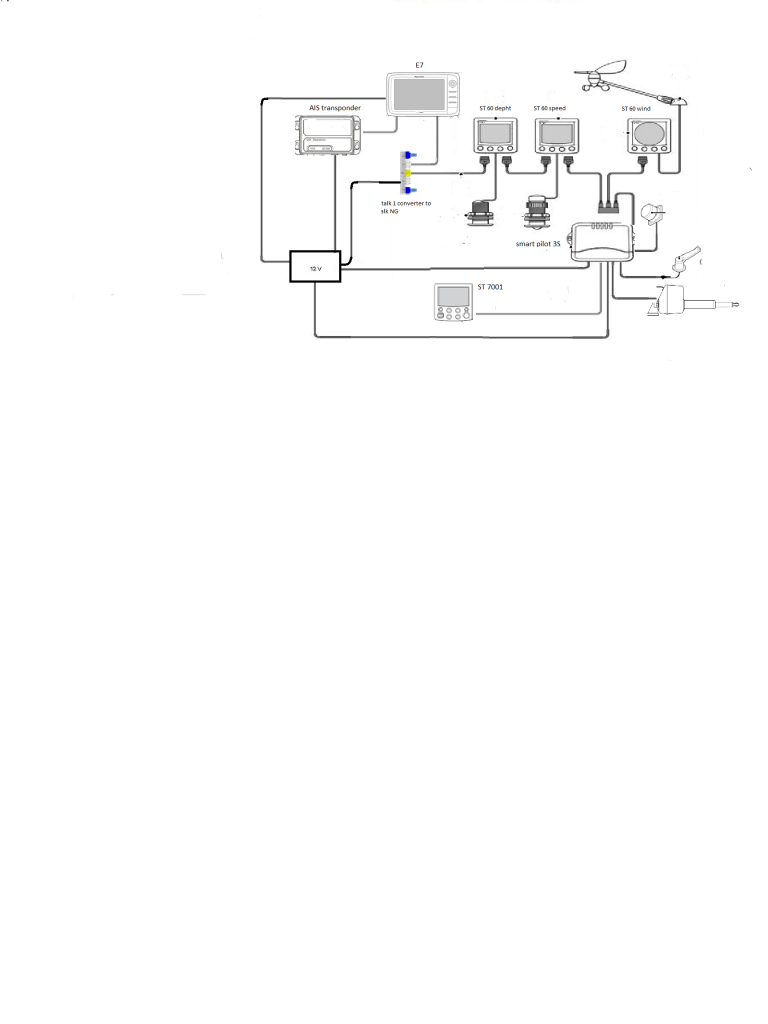

Ik heb iets uitgewerkt maar geen idee of het gaat werken. Laten jullie je oog eens vallen over mijn schemaatje?

Heeft je plotter geen nmea2000 uitgang? Als hij dat heeft kan die worden aangesloten op de Sestalkng bus met een verloopkabeltje.

Verder nog evren napluizen of je seatalk instrumenten spanning mogen krijgen vanuit de converter, of dat je juist rechtstreeks moet aansluiten en dan de converter spanning laten krijgen vanuit Seatalk.
Bij mij aan boord spanning op Seatalk en SeatalkNG, omdat mijn reserve AP via Seatalk gevoed moet worden (ST2000).

Verder geen opmerkingen. Ziet er goed uit.
